Sensor de radiación solar Arduino

Introducción del sensor de radiación solar Arduino

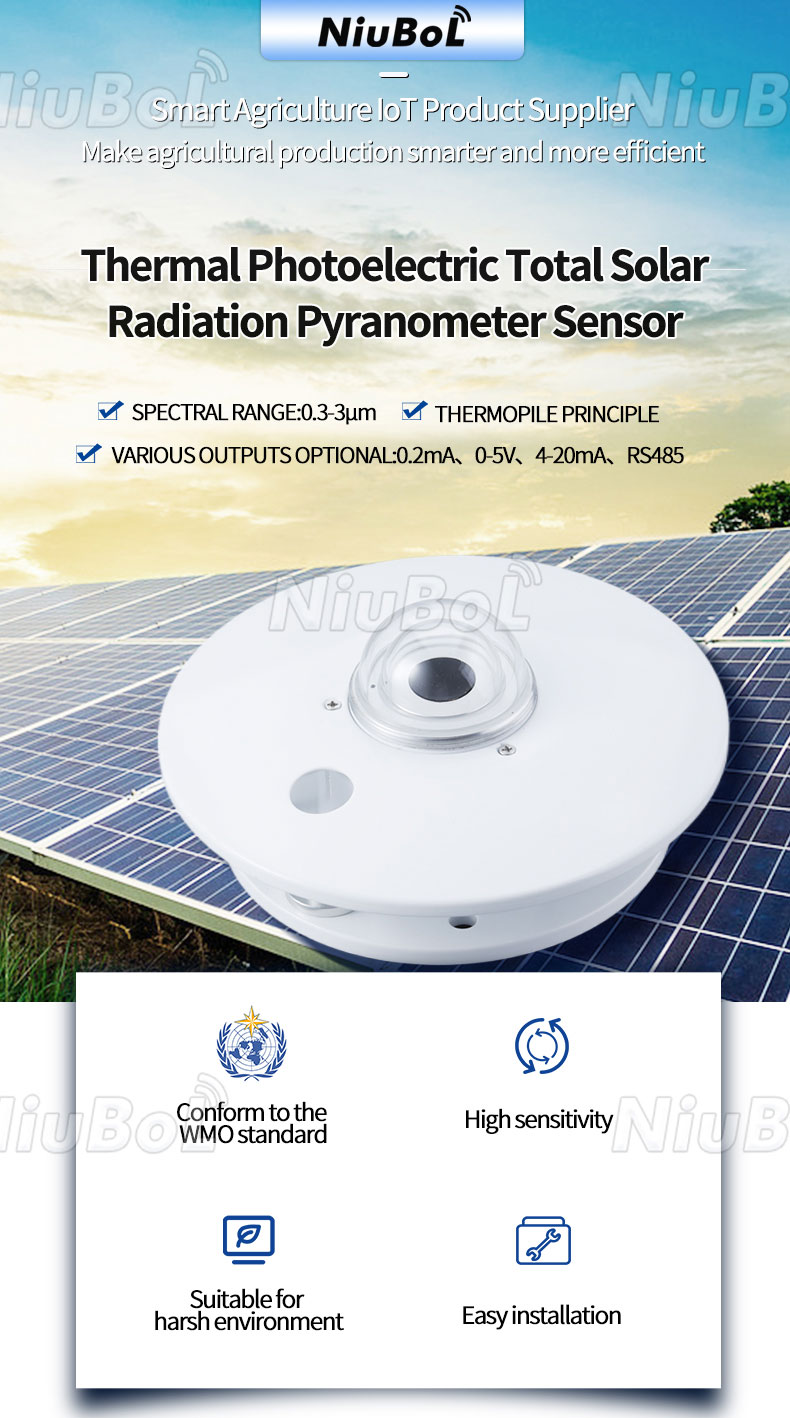

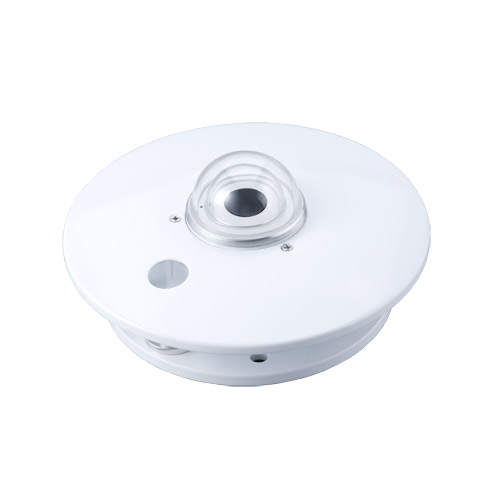

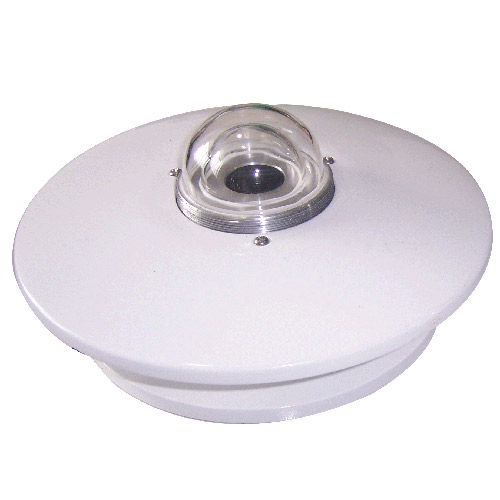

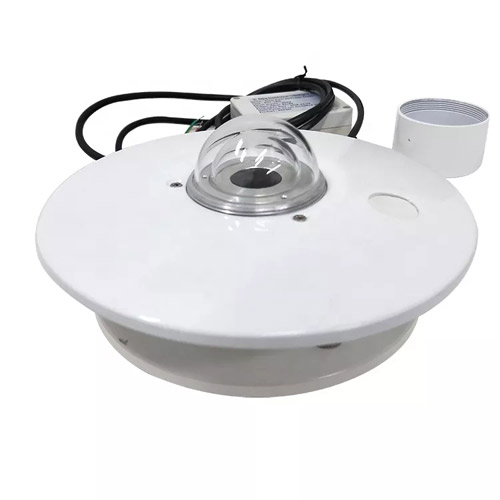

El sensor de radiación solar es un instrumento de medición de alta precisión, diseñado según el principio de inducción termoeléctrica, que mide con precisión la radiación total, la radiación reflejada, la radiación dispersa, la radiación infrarroja, la luz visible, la radiación ultravioleta, la radiación de onda larga y otros tipos de radiación solar. Este producto es adecuado para el uso de energía solar, la meteorología, la agricultura, el envejecimiento de materiales de construcción y la contaminación atmosférica, lo que le proporciona soluciones fiables para la medición de la energía solar.

 Tecnología central y características del sensor de radiación solar.

Tecnología de detección de núcleo:

Diseño de termopila multicontacto: en el corazón del sensor hay una termopila multicontacto galvanizada enrollada en alambre con un revestimiento negro altamente absorbente para garantizar la máxima absorción de radiación.

Principio de potencial diferencial: La unión caliente está expuesta directamente a la radiación solar, mientras que la unión fría está en lo profundo, la diferencia de temperatura entre ambas produce una diferencia de potencial estable, que se convierte en una señal eléctrica para una cuantificación precisa de la radiación.

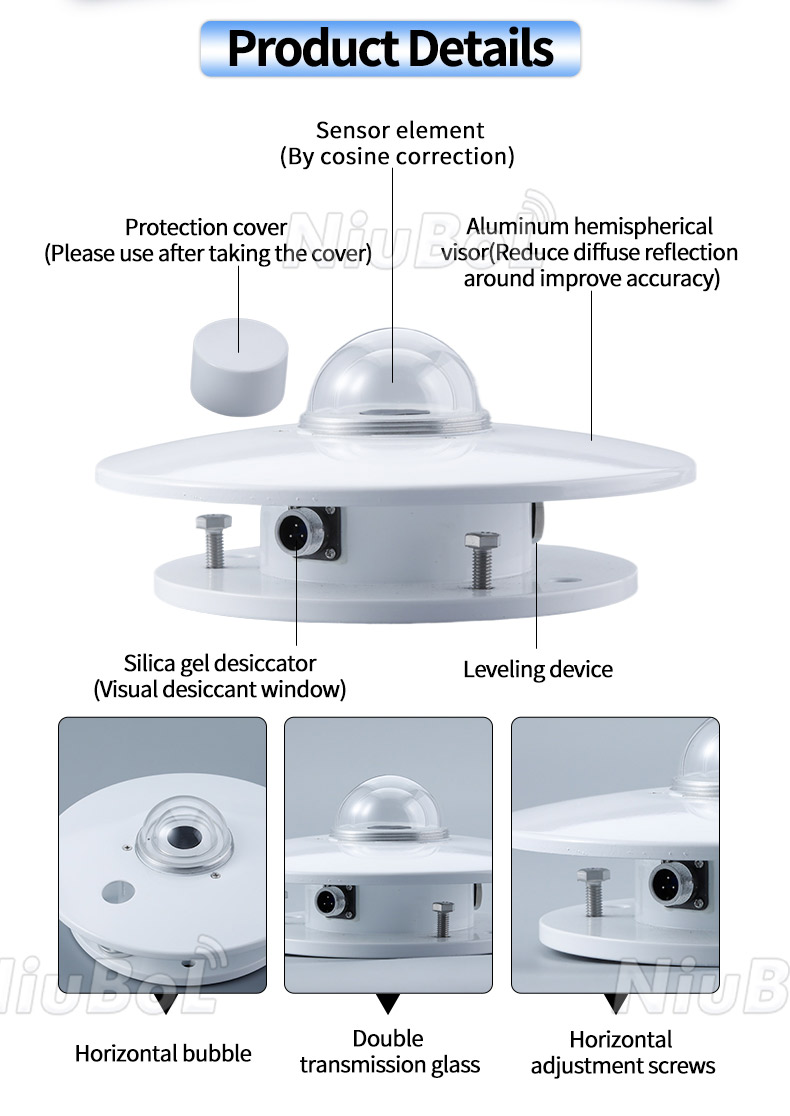

Diseño de cubierta de vidrio doble:

Reduce la interferencia de convección de aire: la estructura de doble capa aísla eficazmente el sensor de las influencias ambientales externas, y la capa interna está diseñada para evitar la interferencia de la propia radiación de la capa exterior, lo que garantiza la pureza de la medición.

El sensor de radiación solar es versátil:

Medición integral de la radiación: desde la radiación total hasta la radiación dispersa, reflejada e incluso bandas específicas, se utiliza ampliamente en la evaluación de la eficiencia de los paneles solares, la investigación del cambio climático, el monitoreo del crecimiento de cultivos, etc.

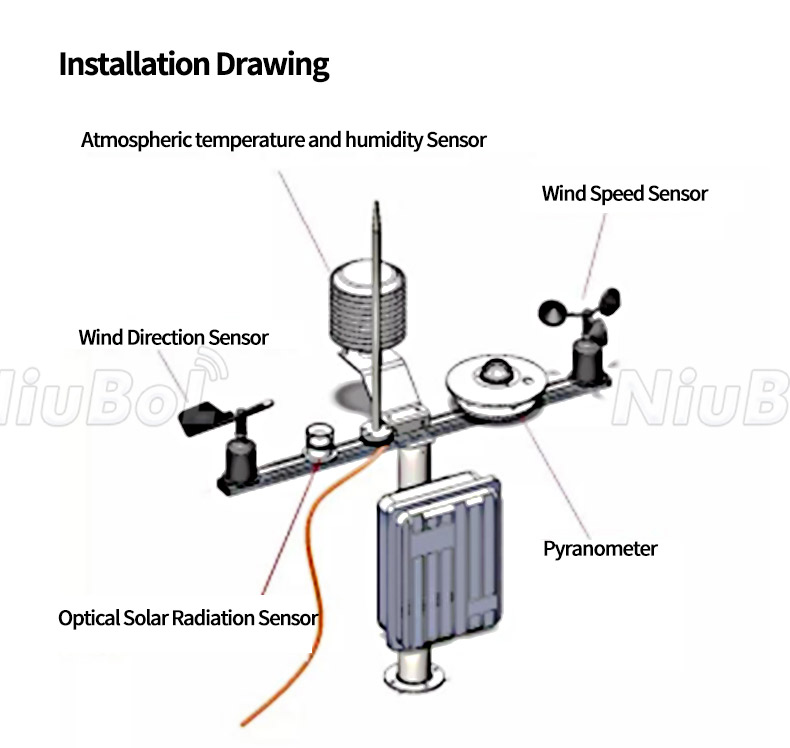

Montaje flexible: horizontal, inclinado o en un ángulo específico, puede capturar datos de radiación con precisión y, con la adición de un anillo de sombreado, puede medir con precisión la radiación dispersa.

 Parámetros técnicos del sensor de radiación solar

Parámetros técnicos destacados del sensor de radiación solar:

1. Alta sensibilidad: 7 ~ 14 μV / Wm², para garantizar que incluso los cambios de radiación más pequeños se puedan capturar con precisión.

2. Amplio rango de medición: 0-2000W/m², cubriendo las necesidades de medición de radiación en condiciones diarias y extremas.

3. Múltiples formas de salida: admite fuente de alimentación DC 5V/12V/24V, así como salida de corriente y voltaje, interfaz de comunicación RS485, fácil de integrar con sistemas modernos de adquisición de datos, como la plataforma Arduino, a través de una programación simple para lograr la transmisión y procesamiento de datos en tiempo real.

4. Excelente estabilidad: estabilidad anual de ≤ ± 2%, para garantizar la precisión del monitoreo a largo plazo.

5. Adaptarse a entornos hostiles: rango de temperatura de funcionamiento de -40 ℃ a +50 ℃, sin miedo a los desafíos climáticos extremos.

 Tutorial de sensor de radiación solar conectado a Arduino

 Materiales necesarios:

- Sensor de radiación solar (con salida RS485)

- Placa Arduino (como Arduino Uno, Arduino Mega, etc.)

- Módulo de conversión RS485

- Cables de conexión adecuados

- Fuente de alimentación

Pasos para conectar el sensor de radiación solar a Arduino

1. Conexión de la fuente de alimentación:

   - Conecte los pines VCC y GND del módulo conversor RS485 a los pines 5V y GND del Arduino respectivamente.

2. Conexión de la línea de señal RS485:

   - Conecte los cables A (no invertido) y B (invertido) del sensor de radiación solar a los terminales correspondientes del módulo conversor RS485.

3. Módulo conversor y conexión Arduino:

   - Conecte TXD del módulo de conversión RS485 al pin digital 10 (RX) y RXD al pin digital 11 (TX) del Arduino.

4. Programación:

   - Utilice el IDE de Arduino para escribir un programa para configurar los parámetros de comunicación serial, leer y analizar los datos del sensor.

 Código de ejemplo del sensor de radiación solar conectado a Arduino:

incluir <SoftwareSerial.h

// Define los pines de Arduino que se conectan al módulo RS485.

constante int rs485RxPin = 10; // RX

constante int rs485TxPin = 11; // TX

SoftwareSerial rs485Serial(rs485RxPin, rs485TxPin); // crea el objeto serial suave

configuración vacía() {

  Serial.begin(9600); // inicializa la comunicación serial para fines de depuración

  rs485Serial.begin(9600); // Velocidad en baudios RS485, coincide con la configuración del sensor.

}

bucle vacío() {

  si (rs485Serial.disponible()) {

    Datos de cadena = rs485Serial.readStringUntil(' '); // Leer datos del sensor RS485.

    Serial.println(data); // procesa y muestra los datos

  }

}

Depuración y pruebas: Cargue el código en Arduino, inicie el programa y observe si la salida de datos es la esperada. Ajuste la posición del sensor o la configuración de los parámetros según sea necesario para obtener los mejores resultados de medición.

Escenarios de aplicación del sensor de radiación solar

- Aprovechamiento de la energía solar: evaluación de la eficiencia de los paneles solares.

- Observación meteorológica: seguimiento de los cambios en la radiación solar, proporcionando datos de apoyo para la predicción meteorológica.

- Producción agrícola: orientar la siembra y riego de cultivos.

- Ensayo de envejecimiento de materiales de construcción: evaluar el grado de envejecimiento de los materiales bajo la radiación solar.

- Monitorización de la contaminación atmosférica: análisis de la relación entre la radiación solar y la contaminación atmosférica.

Sensores de radiación solar que le brindan mediciones precisas y estables de la energía solar, lo que le ayudará a optimizar sus investigaciones y aplicaciones. ¡Compre ahora y comience su experiencia en el monitoreo de la radiación solar!
