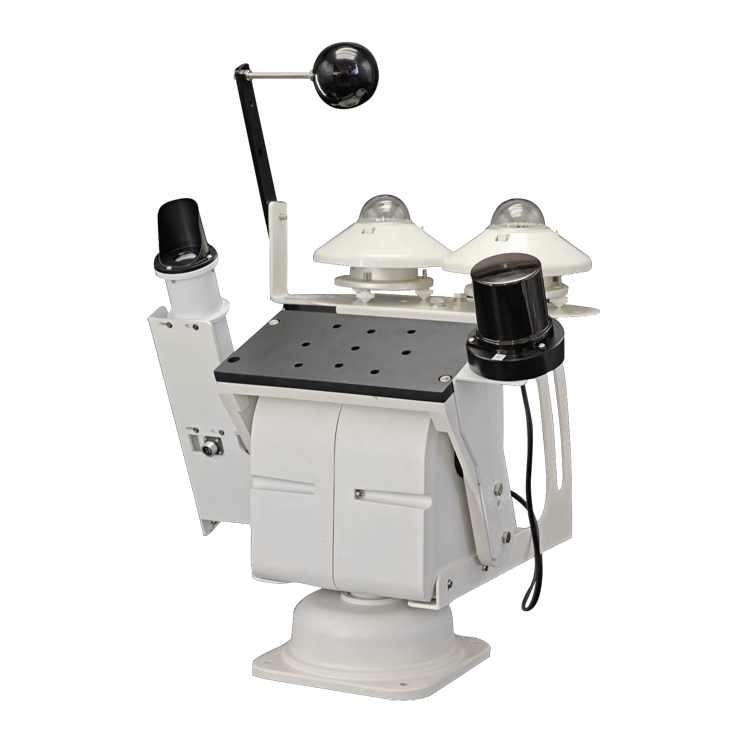

Instrumento de seguimiento de radiación solar totalmente automático 3 en 1

NBL-W-ATRS-3 Instrumento 3 en 1 de seguimiento automático de la radiación solar

El medidor de radiación solar NBL-W-ATRS-3 3 en 1 con seguimiento totalmente automático es un sistema inteligente de medición de radiación solar de alta precisión, diseñado para medir la radiación solar directa, la radiación total y la radiación dispersa en el rango espectral de 0,28 μm a 3 μm. El dispositivo integra un sistema de seguimiento automático y un módulo de posicionamiento GPS, lo que garantiza su funcionamiento en cualquier condición climática. Se aplica ampliamente en la investigación de energía solar, la monitorización meteorológica, el análisis climático agrícola, la evaluación ecológica y la construcción sostenible.

Características del producto del medidor de radiación solar con seguimiento totalmente automático

- Medición integral de la radiación solar:

  - Radiación Directa: Medición de alta precisión de la radiación solar directa a través de un sensor de tubo de luz dedicado.

  - Radiación Total y Radiación Dispersa: Equipado con sensores de radiación total y dispersa, proporcionando datos completos de la radiación solar.

  - Registro de duración de la luz solar: Registra automáticamente la duración de la luz solar cuando la radiación directa supera los 120 W/m², medida en minutos con datos precisos y fiables.

  - Medición de tres canales: Monitoreo simultáneo de la radiación directa, radiación total y radiación dispersa para satisfacer diferentes necesidades de parámetros de radiación.

- Tecnología de seguimiento avanzada:

  - Sistema de seguimiento híbrido: combina seguimiento de tiempo y seguimiento de luz para un seguimiento solar ininterrumpido en todo tipo de clima.

  - Sensor de cuadrante de alta precisión: garantiza una precisión de seguimiento de menos de 0,1°, corrigiendo eficazmente errores de instalación o efectos del terreno.

  - Módulo de posicionamiento GPS: Obtiene rápidamente la información de latitud, longitud y hora del sitio de instalación, simplificando el proceso de configuración.

- Diseño robusto y duradero:

  - Dispositivo de protección solar automático: el sensor de radiación dispersa siempre está sombreado por una bola de protección solar, lo que garantiza la precisión de los datos.

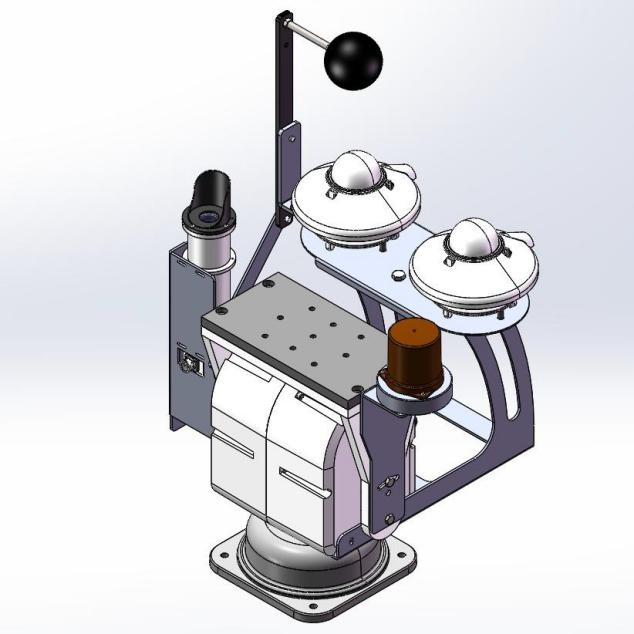

  - Componentes de alta calidad: Compuesto por base, soporte, caja de cambios, motor, microcontrolador, etc., garantizando un funcionamiento estable a largo plazo.

  - Amplio rango de temperatura de funcionamiento: Los sensores de radiación directa son adecuados para -30 °C a +60 °C, y los sensores de radiación total/dispersa son adecuados para -20 °C a +40 °C.

Registro preciso de la duración de la luz solar: Compatible con un registrador de duración de la luz solar. Inicia automáticamente el cronometraje cuando la irradiación solar directa es ≥120 W/m², de acuerdo con las normas internacionales.

- Sensores de alta estabilidad: utiliza sensores de termopila de alta sensibilidad con respuesta de banda completa (280 ~ 3000 nm), que ofrecen un buen rendimiento de compensación de temperatura, adecuado para entornos climáticos complejos.

- Diseño de estructura metálica: Fuerte resistencia a la intemperie, adecuado para uso en exteriores a largo plazo.

Especificaciones técnicas del medidor de radiación solar con seguimiento totalmente automático

Escenarios de aplicación del instrumento de seguimiento automático de la radiación solar NBL-W-ATRS

- Plantas Fotovoltaicas y Proyectos de Energía Solar:

  Proporciona datos de radiación solar de alta precisión para respaldar la evaluación del sitio del proyecto, la optimización del rendimiento del sistema y el cálculo de la eficiencia energética.

- Estaciones Meteorológicas Nacionales y Proyectos de Monitoreo Climático:

  Obtiene datos sobre la radiación solar y la duración de la luz solar a largo plazo para respaldar el modelado meteorológico y el análisis de tendencias de radiación.

- Servicios Climáticos Agrícolas:

  Ayuda a los agricultores o instituciones de investigación a evaluar las condiciones de luz de las plantas, el potencial de evapotranspiración y optimizar las estructuras de plantación.

- Investigación en edificación y energía verde:

  Se utiliza para analizar la carga térmica y las condiciones de ventilación solar de las fachadas de los edificios, proporcionando datos cruciales para la certificación de edificios ecológicos.

- Investigación científica y monitoreo ecológico:

  Sirve para el calentamiento global, el ciclo de energía de la luz del sistema ecológico, el análisis del flujo de carbono y otros proyectos de investigación académica.

- Evaluación y Monitoreo de Centrales Solares: Adquisición en tiempo real de datos de radiación efectiva para optimizar el despliegue y las estrategias operativas de los parques fotovoltaicos.

- Ciencias meteorológicas y ambientales: proporciona parámetros de radiación precisos para estaciones meteorológicas e instituciones de investigación, apoyando la investigación climática a largo plazo.

- Monitoreo climático de precisión agrícola: utiliza datos de radiación para guiar la siembra de cultivos y la programación del riego, mejorando los rendimientos agrícolas.

- Pruebas de materiales y construcción ecológicos: evalúa el rendimiento de absorción y reflexión de los materiales de construcción a la radiación solar.

- Evaluación de Proyectos Ecológicos y Energéticos: Se utiliza como equipo de monitoreo central en proyectos de protección ecológica y desarrollo de nuevas energías.

Instalación y depuración del medidor de radiación solar totalmente automático NBL-W-ATRS

El NBL-W-ATRS-3 es fácil de instalar y operar:

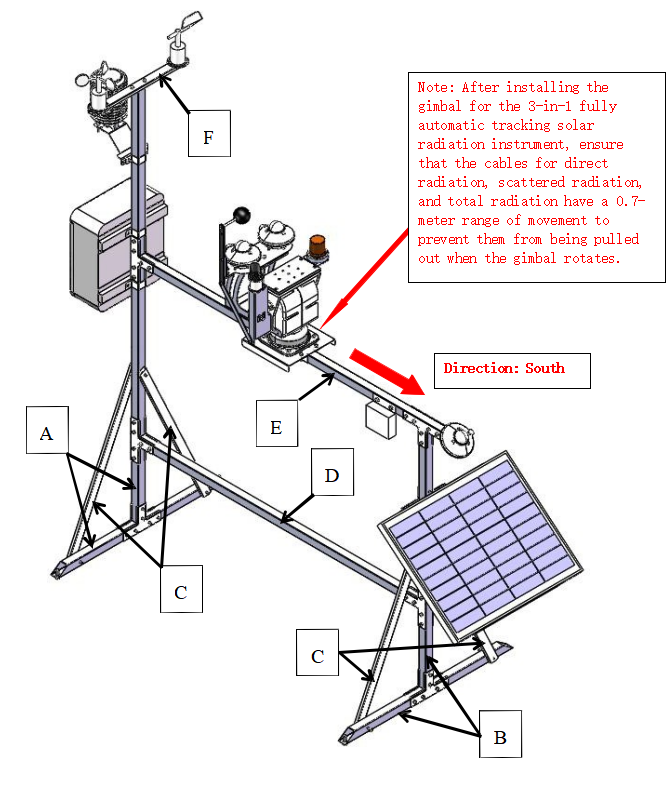

1. Fije la base: Instale la base sobre una superficie plana y estable, asegurando un amplio espacio de rotación para el dispositivo.

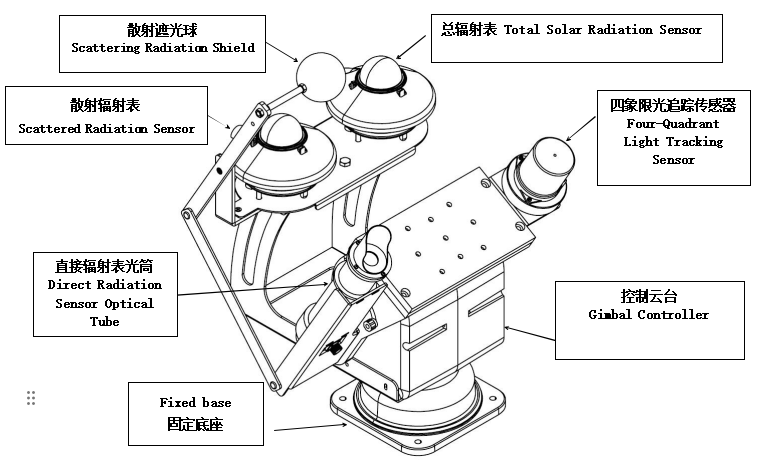

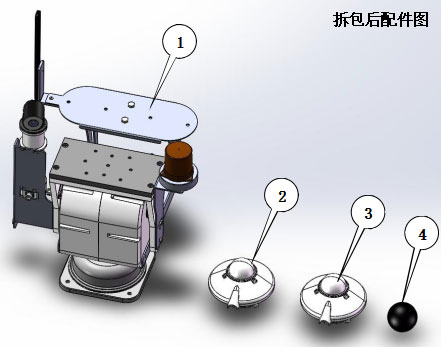

2. Componentes del dispositivo: Incluye sensor de radiación directa, sensor de radiación total, sensor de radiación dispersa, bola de parasol, sensor de seguimiento de luz de cuatro cuadrantes, cardán de control y base fija.

3. Configuración de calibración: obtiene automáticamente información de latitud, longitud y hora a través del módulo GPS y realiza una calibración precisa con el sensor de cuatro cuadrantes.

4. Conexión de alimentación: Admite CC 12 V y CA 220 V, adaptándose a diversos entornos de energía.

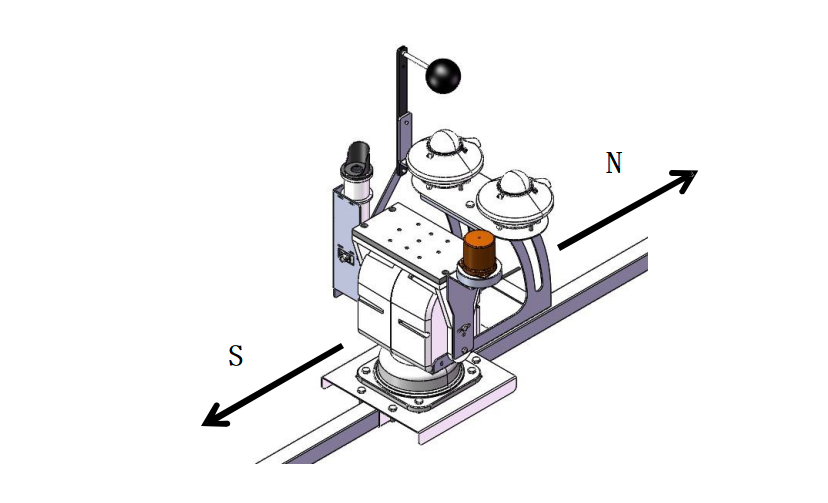

El dispositivo adopta un diseño modular para una rápida instalación, garantizando un entorno despejado y espacio de rotación reservado. Tras el encendido, el controlador utiliza el módulo GPS para posicionar automáticamente el dispositivo, lo que permite un arranque a demanda. El sensor de seguimiento de luz de cuatro cuadrantes compensa los errores de terreno e instalación, permitiendo que el dispositivo se oriente automáticamente al sol y logre un seguimiento solar preciso.

Instrucciones de mantenimiento del instrumento de seguimiento automático de la radiación solar NBL-W-ATRS

El mantenimiento regular del equipo puede prolongar su vida útil y reducir el impacto de las fallas:

Limpie periódicamente el cristal de cuarzo del sensor de radiación directa y del sensor de radiación total para evitar la acumulación de polvo, que podría causar desviaciones en los datos. Se recomienda limpiarlo mensualmente.

- Compruebe periódicamente el funcionamiento y la precisión del seguimiento del dispositivo. Si detecta algún problema, informe al fabricante para su solución. Se recomienda realizar revisiones mensuales.

¿Por qué elegir NBL-W-ATRS-3(Medidor)?

El NBL-W-ATRS-3 combina alta precisión, durabilidad y facilidad de uso, proporcionando un soporte de datos fiable para la optimización de la energía solar, la investigación climática y la monitorización ecológica. No solo ofrecemos equipos de hardware de alta calidad, sino que también facilitamos la integración con colectores de datos, módulos de comunicación remota (p. ej., RS485/MODBUS) y plataformas en la nube. Ofrecemos soluciones completas de sistemas de medición según las necesidades del proyecto, con soporte técnico global y servicio posventa. Ya sea para optimizar sistemas solares o para realizar investigación científica, el NBL-W-ATRS-3 le proporciona datos precisos que le ayudarán a tomar decisiones.

Para más información o solicitar un presupuesto, póngase en contacto con nosotros.

Hoja de datos del instrumento de seguimiento de radiación solar totalmente automático 3 en 1 NBL-W-ATRS-3

Medidor de radiación solar 3 en 1 con seguimiento totalmente automático.pdf
