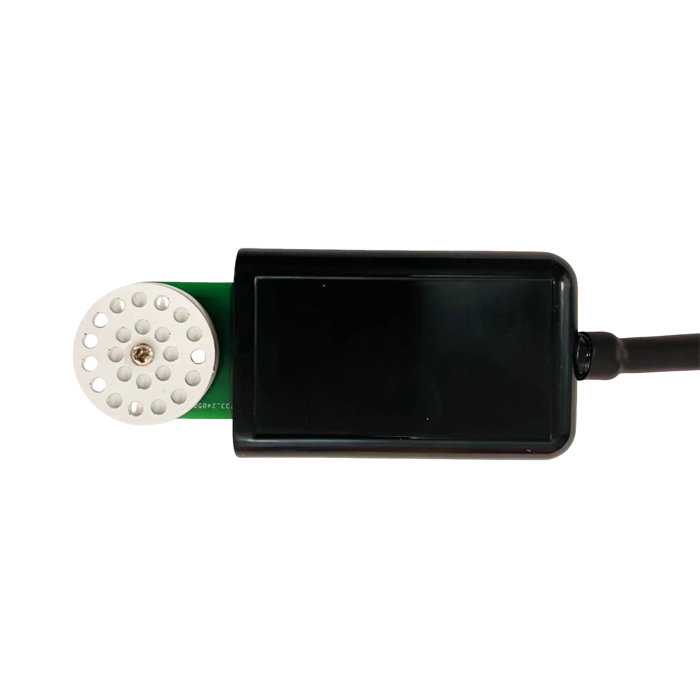

Sensor de potencial hídrico del suelo | NBL-S-WPS

El sensor de potencial hídrico del suelo NBL-S-WPS está diseñado para la medición in situ del potencial hídrico del suelo en riego, monitorización del estrés por sequía de cultivos, investigación hidráulica del suelo y proyectos de IoT agrícola. No se limita a informar el contenido de humedad del suelo. Ayuda al comprador a juzgar si el agua del suelo puede realmente extraerse por las raíces de las plantas.

En el caso de la contratación, esta distinción es importante. El contenido de humedad del suelo puede ser alto, mientras que la disponibilidad de agua es limitada en algunas estructuras del suelo. El potencial hídrico del suelo proporciona a ingenieros y agrónomos un indicador más directo para los umbrales de riego, la evaluación de sequías y los estudios a largo plazo del movimiento del agua en el suelo.

¿Qué problema resuelve este sensor de potencial de agua en el suelo?

En proyectos de riego, un controlador o gestor agrícola suele necesitar un punto de decisión claro: regar ahora, esperar o verificar el perfil del suelo. Un sensor de potencial hídrico del suelo respalda esa decisión midiendo el estado energético del agua del suelo. Cuando el suelo está saturado, el potencial hídrico está cerca de 0 kPa. A medida que el suelo se seca, el valor se vuelve más negativo.

El NBL-S-WPS utiliza un material poroso con una curva de retención de agua conocida. Una vez que la parte porosa alcanza el equilibrio de humedad con el suelo circundante, el elemento sensor de humedad incorporado mide la condición de humedad del material poroso y la convierte en potencial hídrico del suelo según la curva de retención de agua.

Dónde encaja NBL-S-WPS en un sistema de monitorización agrícola

En un sistema de monitorización completo, el sensor se instala a la profundidad seleccionada del suelo y luego se conecta a una estación meteorológica, registrador de datos, RTU, PLC o IoT pasarela a través de RS485. El controlador consulta el registro Modbus, convierte el valor entero con signo y almacena el resultado para análisis de riego o advertencia de sequía.

Para NiuBoL proyectos de estaciones meteorológicas, el sensor puede conectarse a la interfaz correspondiente cuando la configuración de la estación incluye entrada de potencial hídrico del suelo. Para proyectos independientes, el comprador debe confirmar la fuente de alimentación, el cableado RS485 Modbus la planificación de direcciones y la longitud del cable antes de hacer el pedido.

Parámetros técnicos y valor para el comprador

Notas de integración RS485 y Modbus RTU

El sensor soporta la comunicación RS485 y la lectura de datos Modbus RTU. Los parámetros de comunicación por defecto del manual son 9600 bps, 8 bits de datos, sin paridad y un intervalo mínimo de comunicación de 1000 ms. Las direcciones de dispositivo usan un byte, con direcciones de lectura válidas del 1 al 254; la dirección 0 se reserva como dirección de difusión.

Una solicitud típica de datos en tiempo real utiliza Modbus código de función 0x03. El valor potencial de agua del suelo retornado se almacena como un entero hexadecimal con signo. Por ejemplo, un valor de datos devuelto de FF17 se convierte en -233 decimal y luego se divide entre 10 para obtener -23,3 kPa.

Aplicaciones adecuadas

Riego de precisión y control de riego por goteo

Úsalo NBL-S-WPS cuando el proyecto necesite decisiones de riego basadas en la disponibilidad de agua y no solo en el contenido volumétrico del suelo. Es adecuado para huertos, hortalizas, cultivos de invernadero y ensayos de riego en campos donde los umbrales de estrés por sequía forman parte de la estrategia de control.

Ampliación de la estación meteorológica agrícola

El sensor puede integrarse con estaciones meteorológicas agrícolas para combinar datos sobre el potencial hídrico del suelo, precipitaciones, temperatura, humedad, radiación solar y viento. Esto ayuda a los equipos de proyecto a distinguir la pérdida de agua causada por el clima de la disponibilidad de agua en la zona raíz del suelo.

Investigación del suelo y estimación de propiedades hidráulicas

Dado que el potencial hídrico del suelo está relacionado con el movimiento de humedad del suelo, el sensor puede apoyar estudios relacionados con el contenido de humedad del suelo, la conductividad hidráulica y el comportamiento ante la sequía del suelo. Los compradores deben definir la profundidad de instalación, el tipo de suelo y el intervalo de datos antes del despliegue.

Estrés por sequía y monitorización de la necesidad de agua de los cultivos

Para los estudios de necesidades de agua de las plantas, el contenido de humedad del suelo por sí solo puede no indicar con precisión el agua disponible para las plantas. El potencial hídrico del suelo proporciona un indicador más útil para evaluar el estrés por sequía y la disponibilidad de agua.

Donde este sensor puede no ser la mejor opción

Este producto no está destinado a la medición directa del contenido volumétrico de agua. Si el proyecto solo necesita porcentaje de humedad del suelo, un sensor de humedad del suelo o temperatura-humedad puede ser más directo. Tampoco se recomienda para la medición de suelos congelados porque las lecturas por debajo del punto de congelación pueden no ser precisas.

Para proyectos que requieren transmisión inalámbrica, pantalla local, energía solar o integración con plataformas en la nube, NBL-S-WPS deben especificarse como parte de un paquete completo de estación o IoT pasarela, en lugar de pedir solo como una sonda independiente.

Método de instalación que afecta a la calidad de los datos

La calidad de la instalación tiene un impacto directo en la estabilidad de la medición. El manual recomienda seleccionar primero la profundidad y ubicación de la instalación, luego recoger tierra del lugar y mezclarla con agua para formar una suspensión de sedimentos. La parte de detección porosa debe estar completamente recubierta con la suspensión de suelo preparada antes de su inserción.

Una vez colocado el sensor recubierto a la profundidad objetivo, rellena y compacta el suelo con cuidado. El objetivo es asegurar un contacto cercano entre el material sensorial poroso y el suelo circundante. Un contacto deficiente puede retrasar el equilibrio de humedad y debilitar el valor de los datos.

Lista de verificación de selección y cotización

Antes de solicitar un presupuesto, proporciona el tipo de cultivo, tipo de suelo, profundidad de instalación, número de puntos de monitorización, longitud del cable, dispositivo anfitrión, método de alimentación y si el sensor se conectará a una estación meteorológica NiuBoL o a un sistema de RS485 Modbus tercero.

Preguntas frecuentes sobre la decisión del proyecto

P1: ¿Qué mide un sensor de potencial hídrico del suelo?

R: Mide el potencial hídrico del suelo en kPa, que representa la energía necesaria para extraer agua del suelo. Es útil porque la disponibilidad de agua para las plantas no siempre es igual que el porcentaje de humedad del suelo.

P2: ¿Cuál es el rango de medición de NBL-S-WPS?

R: El rango de medición indicado en el manual es de -1500,0 a -10,0 kPa. Valores más negativos indican condiciones del suelo más secas y mayor dificultad para la extracción del agua.

P3: ¿El sensor soporta RS485 Modbus RTU?

R: Sí. El sensor soporta RS485 comunicación con Modbus RTU. La velocidad de baudios por defecto es de 9600 bps, con 8 bits de datos, sin paridad y un intervalo mínimo de comunicación de 1000 ms.

P4: ¿Puede conectarse a una estación meteorológica NiuBoL?

R: Sí, cuando la configuración de la estación meteorológica incluye la interfaz de sensores correspondiente. Para uso independiente, conecta la alimentación y RS485 A/B según la definición de cableado y configura Modbus sondeo en el dispositivo anfitrión.

P5: ¿Por qué se utiliza la suspensión del suelo durante la instalación?

R: La suspensión del suelo mejora el contacto entre la parte porosa que detecta y el suelo circundante. Un buen contacto ayuda al material poroso a alcanzar el equilibrio de humedad con el suelo y mejora la estabilidad de los datos.

P6: ¿Es adecuado para suelos congelados?

R: Debe usarse con cuidado en proyectos de suelos congelados. El rango de temperatura de funcionamiento es de 0 a 60 °C, y el manual señala que las mediciones por debajo del punto de congelación pueden no ser precisas.

P7: ¿Qué información debe proporcionarse para el presupuesto?

R: Proporcionar cantidad, longitud del cable, profundidad de instalación, sistema anfitrión, requisitos de comunicación, país del proyecto, calendario de entrega esperado y si se requiere documentación o soporte para la integración de la emisora.

P8: ¿Qué debe comprobarse durante la aceptación del proyecto?

R: Comprueba el modelo del paquete, el cableado, el voltaje de alimentación, la polaridad RS485 A/B, la dirección del dispositivo, la lectura de Modbus en tiempo real, la conversión de valor firmado, la profundidad de instalación y si las tendencias iniciales de datos responden razonablemente tras el humectado o secado del suelo.

Resumen

El sensor de potencial hídrico del suelo NBL-S-WPS es adecuado para decisiones de riego, monitorización de estrés por sequía, expansión de estaciones meteorológicas agrícolas y estudios hidráulicos del suelo, donde el agua disponible para las plantas es más importante que el simple porcentaje de humedad del suelo. Los compradores deben confirmar la integración RS485 Modbus, la longitud del cable, la profundidad de instalación y las normas de conversión de datos antes de hacer el pedido.

NBL-S-WPS Ficha técnica del sensor de potencial hídrico del suelo

NBL-S-WPS Datos de los sensores de potencial hídrico del suelo Sheet.pdf
