Piranómetros y sensores de radiación solar

NiuBoL proporciona piranómetros y sensores de radiación solar para medir la irradiancia solar en meteorología, plantas de energía fotovoltaica, estaciones meteorológicas automáticas, evaluación de recursos solares, agricultura e investigación.

Un piranómetro normalmente mideirradiancia de onda corta de banda anchaincidente en su plano de detección, normalmente expresado en W/m². Dependiendo del tipo de sensor y de la instalación, se puede configurar un sistema para irradiancia horizontal global ( GHI ), irradiancia de plano de matriz ( POA ), radiación reflejada o irradiancia horizontal difusa ( DHI ). La irradiancia normal directa ( DNI ) requiere un instrumento de radiación directa dedicado con seguimiento solar.

Seleccione el instrumento de acuerdo con el componente de radiación requerido, clase de precisión, respuesta espectral, rango de medición, tiempo de respuesta, señal de salida, método de instalación y el registrador de datos o plataforma de monitoreo utilizado por el proyecto.

Cómo elegir un piranómetro o sensor de radiación solar

El primer paso de selección es identificar qué componente de radiación solar necesita el proyecto. Un piranómetro estándar no genera de forma independiente todos los componentes de la radiación; la medición requerida depende del tipo de instrumento, la orientación y cualquier equipo de sombreado o seguimiento utilizado con él.

Piranómetro versus instrumentos de radiación directa y difusa

Un piranómetro mide la irradiancia en un amplio campo de visión en su plano de detección. Un instrumento de radiación directa mide la radiación proveniente del disco solar y, por lo tanto, requiere un seguimiento solar preciso. La radiación difusa se mide evitando que la luz solar directa llegue al piranómetro y al mismo tiempo permite que el sensor vea el resto del cielo.

Para mediciones globales o de plano de matriz, consulte lasensor de radiación solar piranómetro. Para proyectos de alta precisión, consulte laPiranómetro clase A. Para radiación difusa, consulte lasensor de dispersión / radiación difusa. Para radiación directa, consulte lasensor de radiación directa.

Piranómetro vs PAR , sensores Lux y UV

Estos instrumentos miden diferentes cantidades físicas y no deben considerarse intercambiables.

Por lo tanto, un piranómetro de banda ancha no debe describirse como un sensor dedicado de rayos UV, infrarrojos o PAR . Su salida representa la irradiancia solar integrada sobre su respuesta espectral especificada.

Piranómetros de termopila y clase de sensor

Los piranómetros de termopila convierten la radiación solar absorbida en una pequeña señal eléctrica relacionada con la irradiancia. Se seleccionan modelos de mayor rendimiento cuando los proyectos requieren límites más estrictos para el tiempo de respuesta, la respuesta direccional, la respuesta de temperatura, la estabilidad y la incertidumbre de medición.

NiuBoL ofrece diferentes configuraciones de piranómetro, incluido un piranómetro Clase A para monitoreo meteorológico y fotovoltaico de mayor demanda, así como sensores de radiación solar estándar para aplicaciones climáticas generales, agrícolas y de energía solar.

Integración de señales de salida y registrador de datos

El tipo de salida depende del modelo seleccionado. Los piranómetros pueden proporcionar una señal de milivoltios de bajo nivel directamente desde la termopila o utilizar dispositivos electrónicos de acondicionamiento de señal para proporcionar RS485 Modbus , 4–20 mA o salidas de voltaje.

Instalación y nivelación de piranómetros

La instalación tiene un efecto directo sobre la calidad de los datos de radiación solar. Para la medición GHI , la superficie de detección debe estar nivelada y tener una vista sin obstáculos del cielo. Para la medición POA , el sensor debe montarse en el mismo plano que el conjunto fotovoltaico.

Evite las sombras permanentes de postes, antenas, edificios cercanos u otros equipos. Mantenga limpia la superficie óptica y verifique periódicamente la nivelación del sensor, el estado del cable y la estabilidad del montaje. Para proyectos de alta precisión, siga el intervalo de calibración y mantenimiento especificado para el sensor seleccionado.

Monitoreo de energía solar fotovoltaica: irradiancia, temperatura del módulo y suciedad

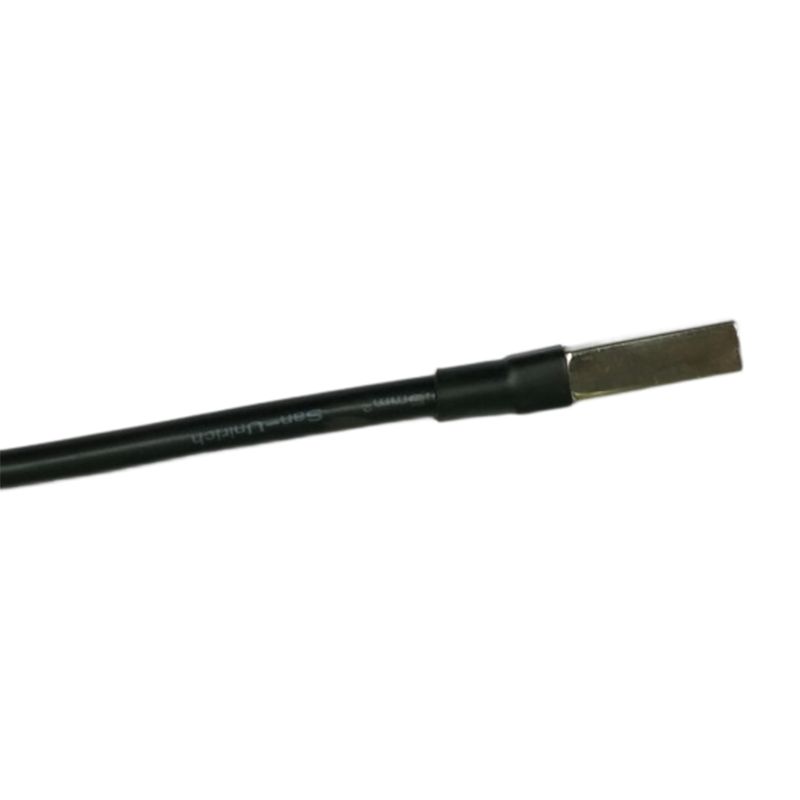

La irradiancia es sólo una parte del control del rendimiento fotovoltaico. Los proyectos fotovoltaicos también pueden utilizar sensores de temperatura de módulo y sensores de suciedad para ayudar a interpretar los cambios en la producción de energía. Estos son instrumentos de monitoreo fotovoltaico relacionados, pero miden diferentes parámetros físicos y no deben tratarse como piranómetros.

Piranómetro / Temperatura FV / Sensor de suciedad → Registrador de datos / RTU → 4G / Ethernet → SCADA / Plataforma en la nube / Servidor privado

Aplicaciones del piranómetro

Plantas Fotovoltaicas   •   Estaciones meteorológicas automáticas   •   Evaluación de recursos solares   •   Investigación climática
Investigación Agrícola   •   Estudios de energía en edificios   •   Monitoreo ambiental   •   Investigación y educación

Cómo seleccionar un piranómetro para su proyecto

Preguntas frecuentes sobre el piranómetro

P1. ¿Qué mide un piranómetro?

A1. Un piranómetro mide la irradiancia solar de banda ancha incidente en su plano de detección, normalmente expresada en W/m².

P2. ¿Puede un piranómetro medir por separado GHI , DNI y DHI ?

A2. No por sí solo. GHI se puede medir con un piranómetro horizontal, DHI requiere que la luz solar directa esté protegida del piranómetro y DNI requiere un instrumento de radiación directa dedicado con seguimiento solar.

P3. ¿Puede un piranómetro medir la irradiancia del plano de matriz fotovoltaica?

A3. Sí. Se puede montar un piranómetro adecuado en el mismo plano que los módulos fotovoltaicos para medir la irradiancia del plano de la matriz.

P4. ¿Es lo mismo un piranómetro que un PAR o un sensor de lux?

A4. No. Un piranómetro mide la irradiancia de banda ancha en W/m², un sensor PAR mide el flujo de fotones fotosintéticamente activos y un sensor de lux mide la iluminancia de acuerdo con la respuesta visual humana.

P5. ¿Un piranómetro mide directamente los rayos UV y los infrarrojos como valores separados?

A5. No. Un piranómetro de banda ancha integra la radiación sobre su respuesta espectral especificada. Se requieren sensores UV u otros sensores espectrales dedicados cuando se necesitan mediciones de bandas espectrales separadas.

P6. ¿Qué salidas están disponibles?

A6. La salida depende del modelo seleccionado y puede incluir salidas de mV de bajo nivel, RS485 Modbus , 4–20 mA o voltaje.

P7. ¿Qué importancia tiene nivelar?

A7. La nivelación es importante para la medición de irradiancia horizontal porque la inclinación del sensor cambia la geometría incidente y puede crear un sesgo en la medición. Para el monitoreo POA , el sensor debe coincidir con el plano del conjunto fotovoltaico.

P8. ¿Qué información se requiere para una cotización?

A8. Proporcione el componente de radiación requerido, la aplicación, la clase o precisión requerida, la señal de salida, el método de instalación, el registrador o controlador de datos, los requisitos de cable y la cantidad.

Solicite una cotización de piranómetro

Para la selección y cotización del modelo, proporcione el componente de radiación requerido, la aplicación, la precisión o el requisito de clase, el rango de medición, la señal de salida, el método de instalación, el registrador de datos / PLC / RTU , los requisitos de cable y la cantidad.

Para los sistemas de monitoreo fotovoltaico, especifique también si se requieren sensores de temperatura modular, sensores de suciedad, un registrador de datos, comunicación 4G, SCADA , monitoreo en la nube o integración de servidor privado.
