Sensor de radiación solar (piranómetro) Clase A

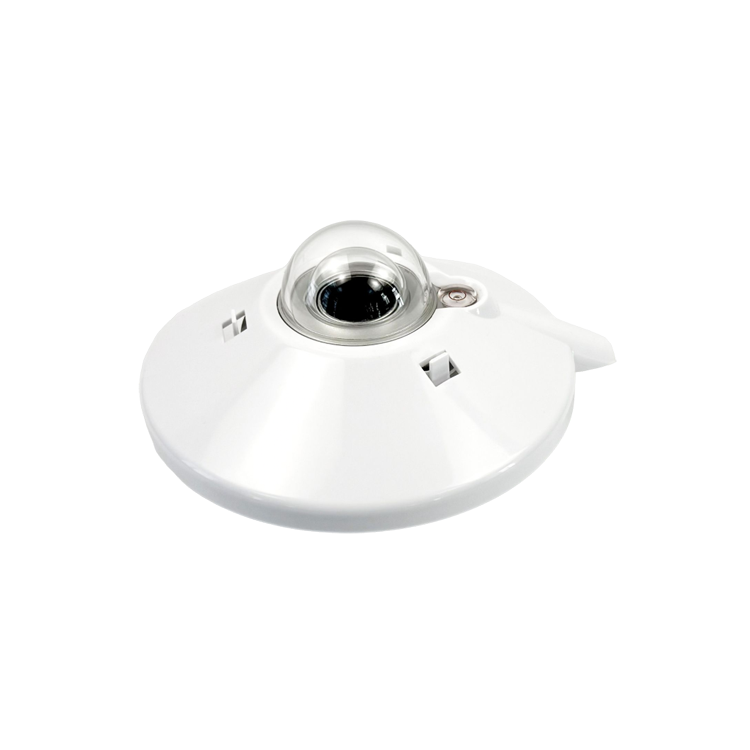

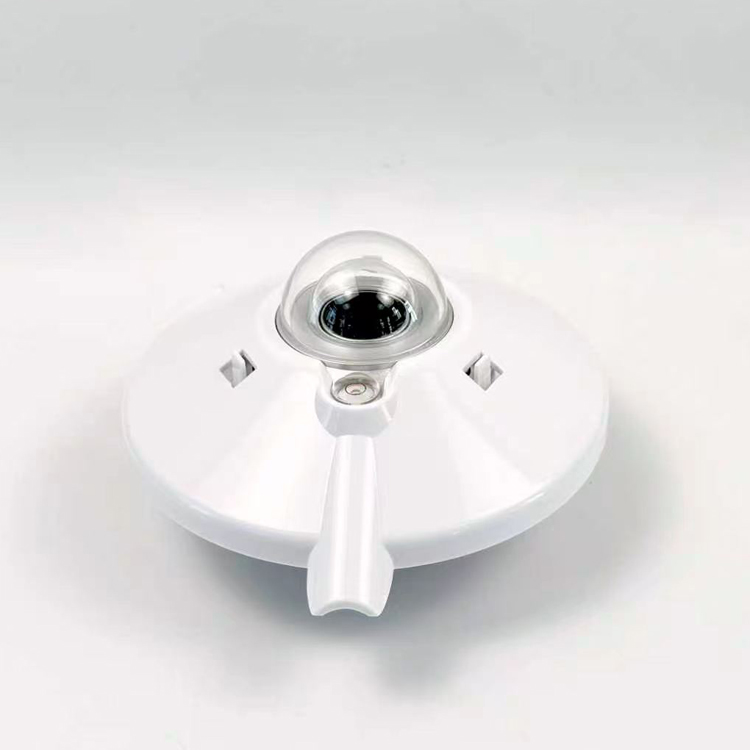

Sensor de radiación solar NBL-W-HPRS-A (Pirómetro de clase A)

Nombre del producto: Sensor de radiación solar NBL-W-HPRS-A (Medidor de radiación total / Pirómetro)

Marca: NiuBoL

Modelo: NBL-W-HPRS-A

Nivel del producto: ISO 9060 / WMO Clase A (Alta calidad)

Ventajas principales: Diseño pasivo de termopila, doble cúpula de vidrio de cuarzo, offset térmico ultra bajo, alta precisión, estabilidad y fiabilidad excepcionales. Diseñado específicamente para observación meteorológica, proyectos solares, física de edificios e investigación climática.

I. Introducción al producto

El sensor de radiación solar NBL-W-HPRS-A es un pirómetro de radiación global de onda corta diseñado para medir la radiación solar recibida en un ángulo sólido de 2π (campo de visión hemisférico) sobre una superficie horizontal, en unidades de W/m². Cumple estrictamente con las últimas normas técnicas ISO 9060 y WMO y es un verdadero sensor de radiación solar de clase A (alta calidad).

El sensor funciona en modo completamente pasivo sin necesidad de alimentación externa. Su componente central es una termopila con recubrimiento negro que absorbe eficientemente la radiación solar y la convierte en calor, generando una diferencia de temperatura en los extremos de la termopila que produce una señal de voltaje proporcional al flujo radiante incidente. Una característica de diseño única es el uso de dos capas de cúpulas esféricas de vidrio de cuarzo (interna + externa), que reduce significativamente los errores de medición, especialmente los errores de offset térmico, mejorando enormemente la precisión y la estabilidad.

Comparado con sensores de radiación ordinarios, el NBL-W-HPRS-A alcanza los niveles internacionales más altos en respuesta direccional, no linealidad, respuesta en temperatura y respuesta a la inclinación, lo que lo hace adecuado para aplicaciones exigentes como estaciones meteorológicas de alta precisión, plantas fotovoltaicas y experimentos de eficiencia energética en edificios. La carcasa del sensor combina plástico de ingeniería de alta resistencia y metal, es impermeable y antipolvo, pesa solo 0,8 kg (sin cable), es fácil de instalar y simple de mantener — convirtiéndolo en la opción preferida para monitoreo meteorológico y solar profesional.

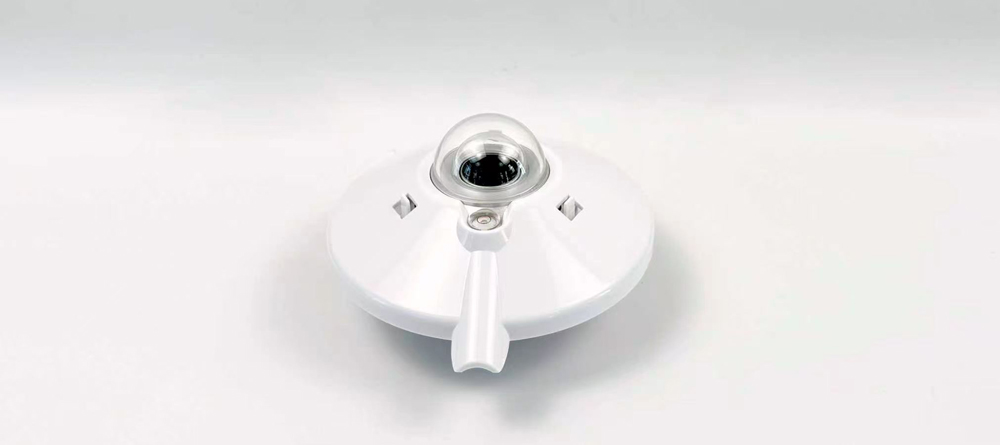

(Imagen física del producto: cuerpo circular blanco, cúpula hemisférica de vidrio transparente en la parte superior, base con nivel de burbuja y pies ajustables, apariencia general elegante y premium.)

II. Principio de funcionamiento del sensor de radiación solar (Pirómetro de clase A)

El sensor funciona basado en el efecto termoeléctrico: el recubrimiento negro absorbe la radiación solar de onda corta y la convierte en calor, que penetra en el interior del sensor, creando una diferencia de temperatura en los extremos de la termopila y generando una señal de voltaje proporcional a la intensidad de la radiación solar incidente.

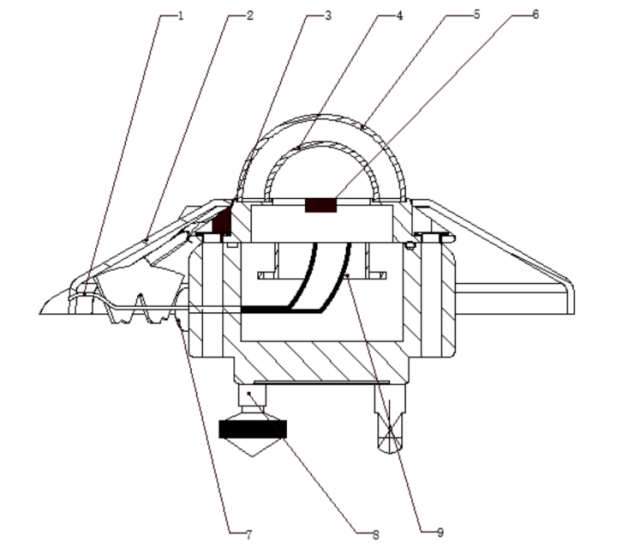

Componentes estructurales (correspondientes a la Figura 1):

   (1) Cable estándar de 5 metros
   (2) Tapa protectora

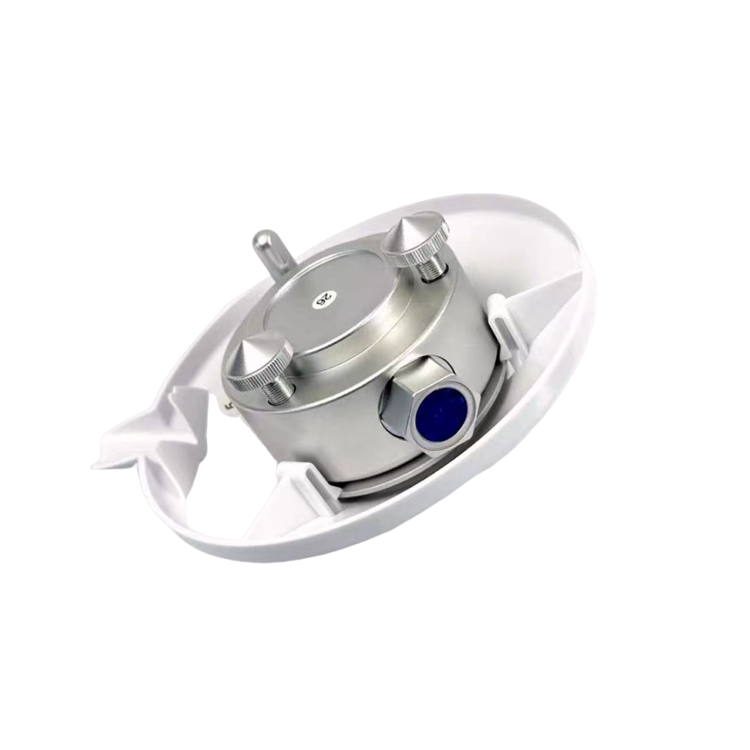

   (3) Nivel de burbuja
   (4) Cúpula interna de vidrio de cuarzo
   (5) Cúpula externa de vidrio de cuarzo
   (6) Termopila con recubrimiento negro
   (7) Prensaestopas impermeable para cable
   (8) Pies de ajuste de nivelación
   (9) Placa de circuito impreso

Las dobles cúpulas de vidrio de cuarzo no solo protegen el sensor interno, sino que también reducen enormemente las interferencias debidas a cambios de temperatura ambiente, velocidad del viento y radiación de onda larga, garantizando datos realmente confiables.

III. Escenarios de aplicación del sensor de radiación solar (Pirómetro de clase A)

El NBL-W-HPRS-A se utiliza ampliamente en:

1. Estaciones de observación meteorológica (componente central de estaciones meteorológicas estándar)
   2. Plantas fotovoltaicas (monitoreo en tiempo real de la irradiancia para optimizar la eficiencia de generación)
   3. Física de edificios y experimentos de ahorro energético (evaluación de iluminación natural y cargas térmicas de edificios)
   4. Investigación climática y experimentos de recolección solar
   5. Monitoreo de iluminación en invernaderos agrícolas, evaluación de recursos solares por institutos de investigación

Ya sea en exteriores o en plataformas de tejado, siempre que se requiera una medición precisa de la radiación solar total en plano horizontal, este sensor ofrece rendimiento estable. Combinado con un registrador de datos, permite adquisición de alta precisión en todo el rango 0~4000 W/m².

IV. Especificaciones técnicas del sensor de radiación solar (Pirómetro de clase A)

A continuación se presentan las principales especificaciones técnicas del NBL-W-HPRS-A (totalmente conformes con las normas ISO 9060 / WMO Clase A):

Puntos destacados de los parámetros clave:

• Tiempo de respuesta <5 s: captura en tiempo real cambios repentinos de radiación solar (ej. paso de nubes).

• Offset cero <7 W/m²: deriva mínima incluso de noche o en días nublados.

• Sensibilidad 7-14 μV/(W/m²): nivel microvolt por 1 W/m², fácilmente legible por registradores de datos.

• Amplio rango de temperatura -40~+80 ℃: adecuado para la mayoría de climas extremos.

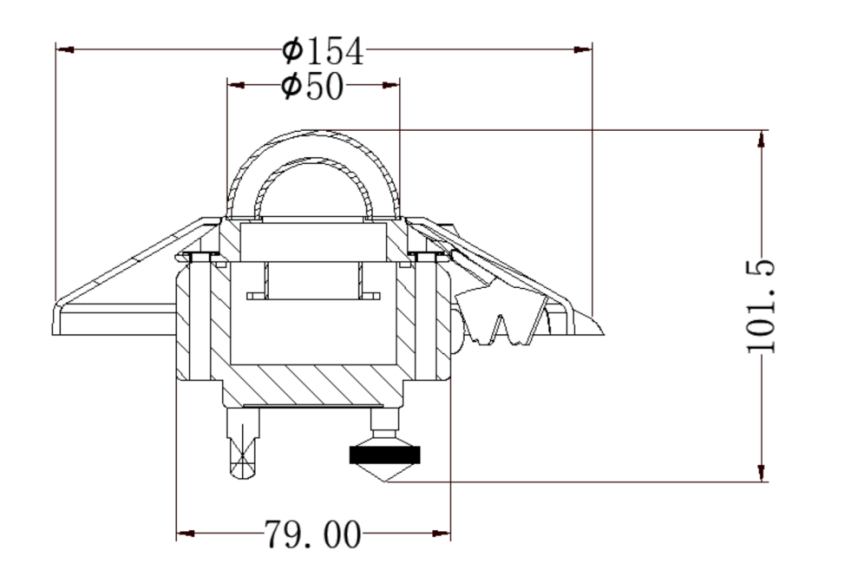

V. Dibujo dimensional del producto

Unidad: mm

(El dibujo dimensional es una vista en sección técnica precisa, indicando claramente los orificios de montaje, los pies ajustables y las posiciones de salida del cable para facilitar la planificación previa de los soportes de montaje. La cúpula hemisférica superior asegura recepción de radiación sin sombras en 360°.)

VI. Contenido del paquete

Paquete estándar de fábrica:

• 1 × Sensor de radiación solar NBL-W-HPRS-A (con cable estándar)

• 1 × Certificado de calibración (conservar con cuidado)

• 1 × Juego de tornillos de montaje

• 1 × Paño de limpieza de lente

• 1 × Manual de usuario

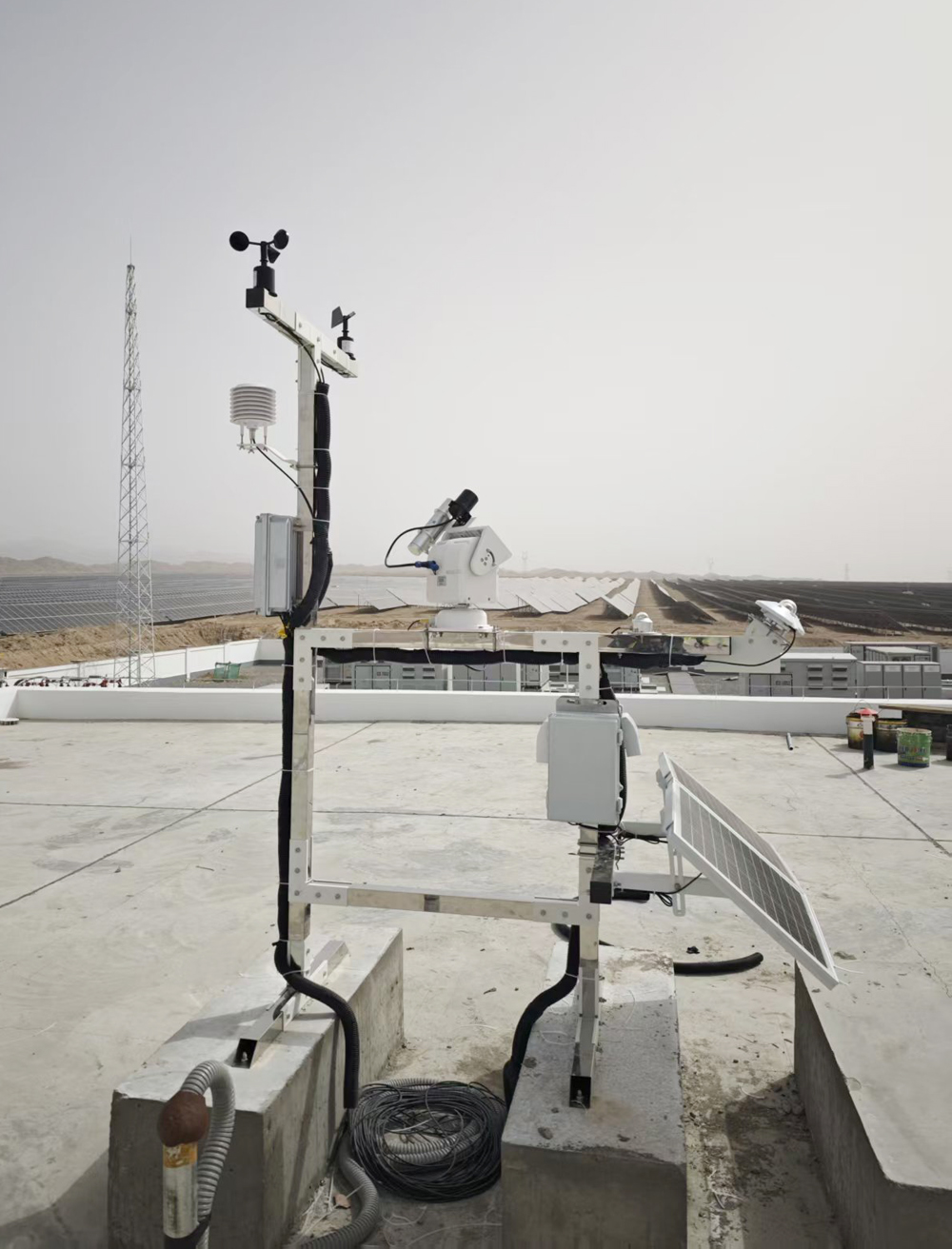

VII. Guía de instalación del sensor de radiación solar (Pirómetro de clase A)

Instalación flexible: principalmente horizontal, pero también soporta montaje inclinado o invertido (en todos los casos, la superficie de medición permanece paralela a la superficie sensible del sensor).

Puntos clave de instalación:

1. El lugar de instalación debe tener vista despejada, sin obstáculos mayores a 5° en la dirección amanecer-atardecer.

2. Instalación recomendada en mástil independiente o plataforma de tejado de al menos 1,5 m de altura; placa base metálica ligeramente mayor que la base del sensor y correctamente aislada.

3. Caja de terminales del sensor orientada hacia el norte.

4. Utilizar el nivel de burbuja incluido + pies ajustables para nivelación precisa (recomendados varios ajustes finos).

5. Para mayor precisión, se recomienda cúpula ventilada calentada opcional.

Notas de instalación fija:

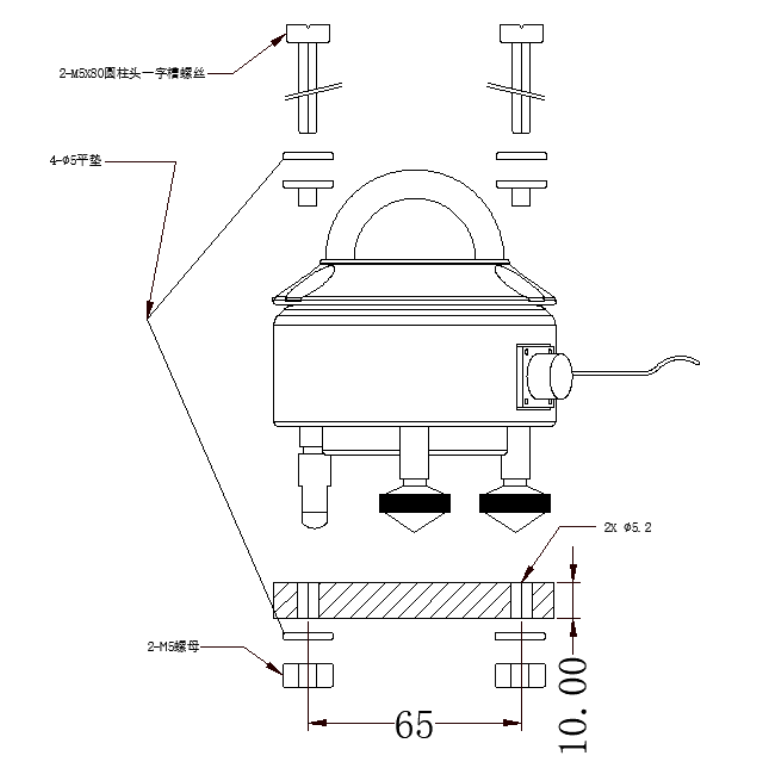

• Fijación mecánica: asegurar con los tornillos proporcionados.

• Evitar sombras: ningún obstáculo en la trayectoria de la luz hacia el sensor.

• Nivelación: ajustar cuidadosamente los pies hasta centrar la burbuja.

• Orientación: caja de terminales hacia el norte.

• Altura de instalación invertida: WMO recomienda ≥1,5 m.

• Aplicación inclinada: puede medir flujo radiante paralelo a cualquier plano sensible.

Tras la instalación, apretar los tornillos de fijación para poner en servicio. Todo el proceso toma 10-15 minutos.

VIII. Definición del cableado del sensor de radiación solar (Pirómetro de clase A)

Cableado salida 0-20 mV

• Salida sensor + (rojo) → Entrada tensión +

• Salida sensor - (azul) → Entrada tensión - o masa

• Blindaje → Masa

Cableado salida RS485

• Entrada alimentación + (rojo) → Salida alimentación +

• Entrada alimentación - (negro) → GND

• Salida señal (amarillo) → RS485-A

• Salida señal (verde) → RS485-B

Cableado salida 4-20 mA

• Entrada alimentación + (rojo) → Salida alimentación +

• Salida señal (amarillo) → Entrada 4-20 mA

• Entrada alimentación - (azul) → Salida alimentación - o masa

Los usuarios pueden elegir el modo de salida adecuado según el tipo de registrador de datos; el cableado es simple y confiable.

IX. Mantenimiento y solución de problemas

Mantenimiento rutinario:

1. Cuando la cúpula de vidrio esté sucia, limpiar suavemente con un paño suave humedecido con agua limpia o alcohol.
   2. Verificar la presencia de condensación dentro de la cúpula esférica; si está presente, devolver a fábrica para reparación.
   3. Comprobar periódicamente el estado de nivelación y reajustar los pies y apretar los tornillos si es necesario.
   4. Inspeccionar el cable para detectar daños y evitar circuitos abiertos.
   5. Monitorear estrictamente anomalías en los datos; recalibrar cada dos años.

Tabla de solución de problemas:

• Sin señal de salida:

1. Medir impedancia en terminales del sensor (debe ser <200 Ω);

2. Probar respuesta acercando una lámpara incandescente de 100 W;

3. Usar fuente de milivoltios para simular y probar el registrador de datos.

• Señal anormalmente alta/baja:

1. Confirmar que el coeficiente de sensibilidad está correctamente ingresado;

2. Verificar algoritmo φ=U/E y cableado;

3. Comprobar roturas en el cable;

4. Verificar rango del registrador de datos.

• Fluctuación de señal:

1. Descartar fuentes cercanas de interferencia electromagnética (radar, radio);

2. Verificar blindaje y conexiones del cable.

Siguiendo estrictamente los pasos anteriores, más del 99 % de los problemas comunes se pueden resolver en sitio.

Resumen de puntos destacados del producto

El NBL-W-HPRS-A destaca entre productos similares por su norma Clase A, diseño pasivo de doble cúpula, rango ultra amplio e incertidumbre extremadamente baja (±1 %). Ya sea para nuevas estaciones meteorológicas o para actualización de proyectos fotovoltaicos, mejora significativamente la precisión de los datos, permitiendo a los usuarios dominar con precisión los recursos de radiación solar para mayor eficiencia de generación o pronósticos meteorológicos más confiables.

Preguntas frecuentes (FAQ)

P1: ¿Qué nivel tiene el NBL-W-HPRS-A? ¿Con qué normas internacionales cumple?

R: Es ISO 9060 / WMO Clase A (alta calidad), totalmente conforme con las últimas normas ISO 9060 y WMO. Es equipo profesional para meteorología y monitoreo solar.

P2: ¿Cuál es el rango de medición del sensor? ¿Puede medir radiación nocturna?

R: Rango de medición 0~4000 W/m², cubriendo todos los escenarios desde nublado hasta fuerte insolación; de noche o sin radiación solar, la salida está cerca de 0 con offset cero solo <7 W/m².

P3: ¿Debe instalarse horizontalmente? ¿Y para instalación inclinada?

R: Generalmente instalación horizontal, pero también soporta montaje inclinado o invertido siempre que la superficie sensible permanezca paralela al plano a medir. WMO recomienda altura invertida ≥1,5 m.

P4: ¿Qué señales de salida están disponibles? ¿Cómo elegir?

R: Salida analógica estándar 0-20 mV; opción RS485 digital o salida corriente 4-20 mA. Elección flexible según el tipo de registrador de datos.

P5: ¿Cuál es la sensibilidad? ¿Debo ingresar un coeficiente específico?

R: Sensibilidad 7-14 μV/(W/m²). Cada sensor se calibra individualmente en fábrica con un coeficiente específico que debe ingresarse correctamente para garantizar precisión.

P6: ¿Cuál es la longitud del cable?

R: Estándar 3 metros.

P7: ¿Cómo saber si el sensor está bien nivelado?

R: El instrumento incluye nivel de burbuja. Durante la instalación, ajustar los tres pies de base hasta centrar la burbuja. Operación simple; varios ajustes finos recomendados antes de bloquear los tornillos.

P8: ¿Cuál es el intervalo de calibración? ¿Hay que devolverlo a fábrica?

R: Calibración recomendada cada dos años, trazable ISO 9847. Contactar al fabricante o agencia de metrología local para procedimientos específicos.

P9: ¿Cómo limpiar una cúpula de vidrio sucia? ¿Y si hay condensación dentro?

R: Limpiar la cúpula exterior con el paño de limpieza proporcionado humedecido con agua o alcohol; si aparece condensación dentro de la cúpula interna, detener inmediatamente el uso y devolver a fábrica para reparación.

P10: ¿Cuál es la causa más probable si la señal se vuelve de repente anormalmente alta o baja?

R: Las causas más comunes son coeficiente de sensibilidad mal ingresado, ruptura de cable o ajuste incorrecto del rango del registrador de datos. Verificar primero el coeficiente y el cableado, luego probar el registrador con fuente de milivoltios.
