Aplicación de la estación meteorológica ultrasónica NiuBoL en la monitorización meteorológica de líneas de transmisión

Guardián de la seguridad de las líneas de transmisión: Estación meteorológica ultrasónica NiuBoL

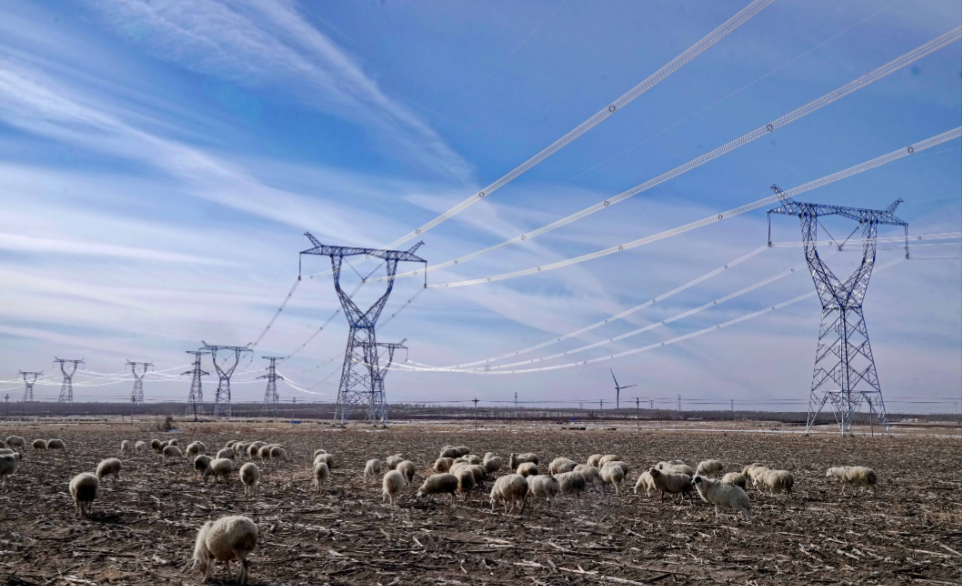

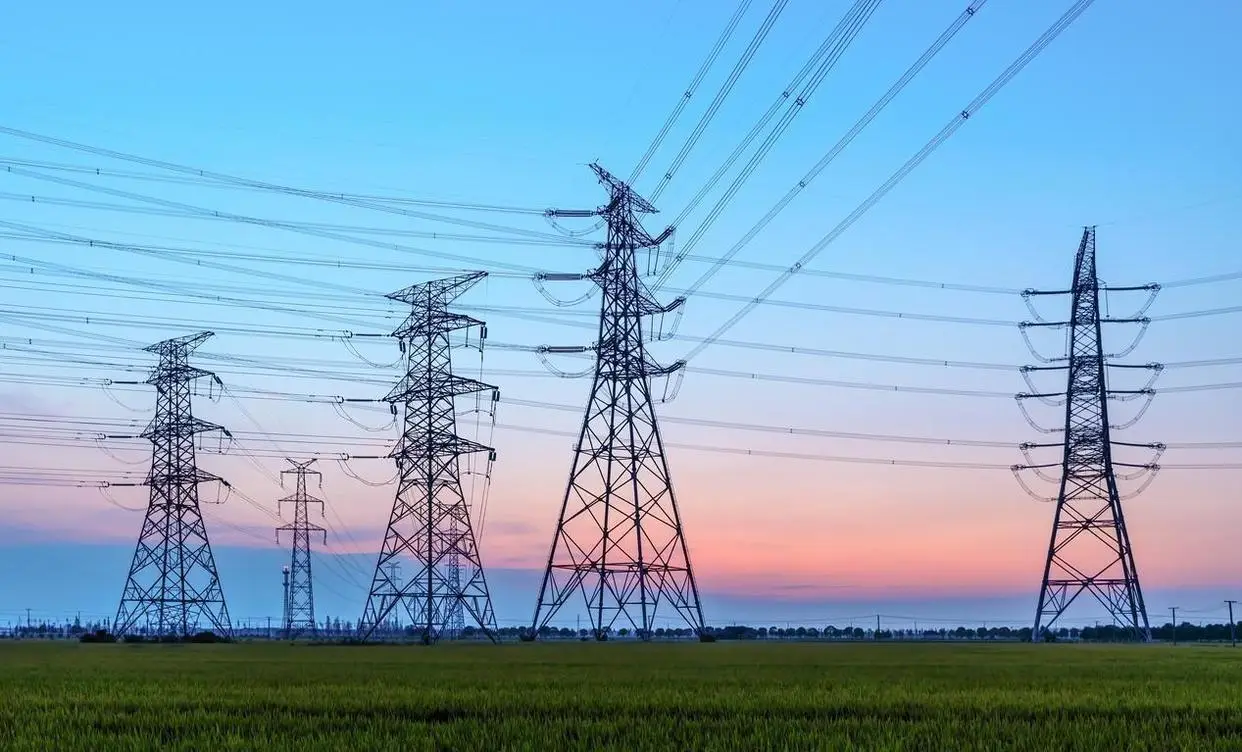

I. Visión general del sistema de monitoreo meteorológico en línea para líneas de transmisión

Debido a la gran extensión territorial y a la complejidad del relieve —altas montañas, valles, cruces de ríos—, los microclimas varían enormemente. Las líneas de transmisión atraviesan inevitablemente estas zonas de condiciones meteorológicas muy cambiantes. Con vientos fuertes, lluvias intensas o formación de hielo, estos entornos geográficos especiales suponen un desafío grave para el funcionamiento estable de las líneas y pueden provocar daños graves, apagones masivos y enormes pérdidas económicas.

Para hacer frente a este desafío nació el sistema de monitoreo meteorológico en línea NiuBoL para líneas de transmisión.

1. Definición e importancia de las estaciones meteorológicas

Las estaciones meteorológicas para líneas de transmisión son dispositivos profesionales diseñados específicamente para el sector eléctrico para monitorear en tiempo real el microclima a lo largo de las líneas. Tienen como núcleo sensores de alta precisión y forman una red completa de percepción del entorno meteorológico.

Definición: la estación meteorológica NiuBoL es un sistema de sensores digitales de alta precisión que integra viento ultrasónico (velocidad/dirección), temperatura, humedad, presión atmosférica y otros elementos. Supervisa 24 h los cambios meteorológicos alrededor de las líneas y transmite los datos al centro de control de forma instantánea.

Importancia: las estaciones desempeñan un papel central en la prevención y mitigación de desastres. Al captar en tiempo real anomalías en velocidad/dirección del viento e intensidad de precipitaciones, el sistema puede activar alertas multicanal con antelación, dando un valioso tiempo de reacción a los equipos de operación y mantenimiento. Esto permite una asignación eficiente de recursos ante eventos anómalos y garantiza de forma fundamental el funcionamiento continuo y estable de las líneas de transmisión.

II. Tecnología y principios del sensor multiparamétrico ultrasónico NiuBoL

El sensor multiparamétrico ultrasónico NiuBoL es un dispositivo de monitoreo ambiental altamente integrado y robusto. Su diseño estructural de alta resistencia garantiza un funcionamiento fiable en climas extremos de -40 °C a 80 °C.

1. Principio de medición ultrasónica velocidad y dirección del viento

El sensor utiliza tecnología de detección totalmente digital por ultrasonidos basada en la diferencia de tiempo de propagación de las ondas ultrasónicas en el aire.

Principio básico: medir el tiempo de tránsito de ultrasonidos entre dos sensores opuestos (ej. N → S) y compararlo con el inverso (S → N).

Cálculo velocidad y dirección del viento:

– Cuando el viento sopla del norte, el tiempo N → S se acorta y S → N se alarga.
   – El cálculo preciso de esta diferencia proporciona el componente de velocidad en ese eje.
   – Igual para los ejes O-E y E-O.
   – Síntesis vectorial da velocidad y dirección exactas del viento.

Ventajas: método por diferencia de tiempo no afectado por otros factores (temperatura, presión), precisión y estabilidad extremadamente altas.

2. Principio de detección de precipitaciones por cerámica piezoeléctrica cinética

Los pluviómetros de cubeta tradicionales sufren desgaste mecánico y alto mantenimiento. NiuBoL adopta tecnología avanzada de monitoreo cinético por cerámica piezoeléctrica.

Mecanismo: identifica y calcula a partir de la energía cinética de las gotas que impactan la superficie piezoeléctrica.

Cálculo de precipitaciones:

– Las gotas alcanzan su velocidad terminal por gravedad y resistencia del aire.
   – Según el teorema de la cantidad de movimiento P = mv, la intensidad de la señal de impacto determina la masa de cada gota.
   – Acumulación de gotas individuales para obtener la precipitación total.

Ventajas: alta resolución (0,01 mm), precisión ±10 %, monitorea desde llovizna hasta lluvias fuertes, sin partes móviles, mantenimiento mínimo.

III. Parámetros técnicos y análisis estructural de la estación meteorológica ultrasónica

1. Resumen de parámetros técnicos principales

Parámetros técnicos de los sensores de la estación meteorológica:

IV. Normas y métodos de instalación para estaciones meteorológicas en líneas de transmisión

Una instalación correcta es el requisito previo para la precisión de los datos. La instalación NiuBoL debe seguir las recomendaciones de la Organización Meteorológica Mundial (OMM) para evitar turbulencias y obstrucciones.

1. Pasos detallados de instalación

1. Posicionamiento: fijar en tubo vertical, garantizar nivelación.
   2. Preparación del tubo: taladrar 3 orificios M5 equidistantes a 7,5 mm de la parte superior.
   3. Paso del cable: pasar el cable por el tubo con alivio de tensión.
   4. Conexión y bloqueo: empujar suavemente el conector giratorio, girar el manguito en sentido horario para bloquear.
   5. Orientación norte: usar brújula para norte verdadero y alinear la marca norte del instrumento.
   6. Fijación: asegurar con 3 tornillos de acero inoxidable.

V. Fallos comunes y solución de problemas

VI. Escenarios de aplicación y valor futuro de las estaciones NiuBoL

Con alta precisión, integración y prácticamente sin mantenimiento, los sensores ultrasónicos multiparamétricos NiuBoL ofrecen un valor enorme, especialmente en la seguridad de líneas de transmisión eléctrica.

Líneas de transmisión eléctrica, energía eólica, transporte, monitoreo ambiental industrial y agrícola.

Valor futuro: datos de campo NiuBoL combinados con big data e IA permiten modelos de desastres precisos, pasando de reparación post-evento a alerta preventiva, aumentando la resiliencia y fiabilidad de la red.

Preguntas frecuentes (FAQ)

1. ¿Qué ventajas ofrece NiuBoL frente a los anemómetros/girouettes mecánicas tradicionales?

R: Principio ultrasónico, sin partes móviles → elimina desgaste, mantenimiento y umbral de arranque; mayor precisión, resolución y vida útil.

2. ¿Funciona el sensor a -40 °C?

R: Sí, rango -40 °C a 80 °C, diseño alta resistencia y componentes industriales garantizan fiabilidad en condiciones extremas.

3. ¿Qué protocolo e interfaz de comunicación?

R: Salida RS485, protocolo MODBUS estándar, 9600 bps, fácil integración con sistemas de control/RTU/DTU/gateways.

4. ¿Cómo calcula el sensor de lluvia las precipitaciones?

R: Principio cinético piezoeléctrico: mide la fuerza de impacto para determinar la masa de cada gota y acumular la precipitación total.

5. ¿Cuál es el rango de tensión de alimentación?

R: Amplio rango DC 9-24 V, cómodo para alimentación en campo.

6. ¿Por qué evitar equipos de radio/radar durante la instalación?

R: Interferencias electromagnéticas afectan las señales ultrasónicas y reducen la precisión del viento.

7. ¿Cómo garantizar la precisión de la dirección del viento?

R: Seguir normas, alinear con precisión la marca norte con el norte verdadero usando brújula, en zona abierta sin turbulencias.

8. ¿Se puede integrar PM2.5/PM10?

R: Sí, personalizable con PM2.5/PM10, ruido, radiación, iluminación, precipitaciones, etc.

9. ¿Qué significa la protección IP65?

R: Estanca al polvo (nivel 6) y resistente a chorros de agua a baja presión desde cualquier dirección (nivel 5), apta para condiciones exteriores duras.

10. ¿Se necesita calibración compleja tras la instalación?

R: Calibración de fábrica de alta precisión; normalmente no requiere calibración compleja en campo.

11. ¿Qué certificaciones tiene NiuBoL?

R: CE, ISO9001, RoHS y certificados nacionales de calibración meteorológica reconocidos.

Conclusión: NiuBoL, el centinela de prevención de desastres para redes inteligentes

La estación meteorológica ultrasónica NiuBoL es un equipo clave para la seguridad de las líneas de transmisión eléctrica. Integrando medición de viento por ultrasonidos y detección de precipitaciones piezoeléctrica, ofrece soluciones de monitoreo ambiental digital de alta precisión.

Al capturar en tiempo real datos microclimáticos precisos a lo largo de las líneas, NiuBoL advierte eficazmente contra amenazas de viento, hielo, nieve y lluvia, reduciendo significativamente los costos de mantenimiento y las pérdidas por desastres — un potente asistente para construir redes eléctricas resilientes, fiables e inteligentes.

¿Tienes un tramo concreto de línea que necesita evaluación microclimática? Puedo ofrecerte recomendaciones de despliegue personalizado de la estación meteorológica NiuBoL.
