En los sistemas de generación fotovoltaica, la temperatura es uno de los factores ambientales clave que influyen en el rendimiento y la vida útil de los módulos FV. El sensor de temperatura de módulos fotovoltaicos es un componente electrónico especialmente diseñado para monitorear con precisión este parámetro crítico.

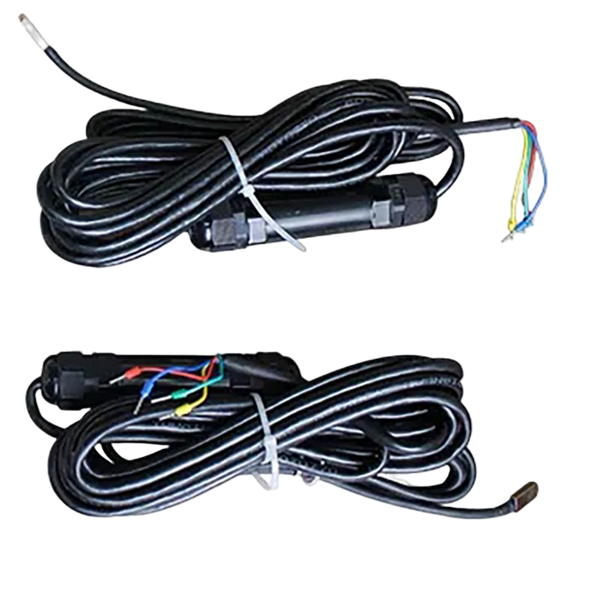

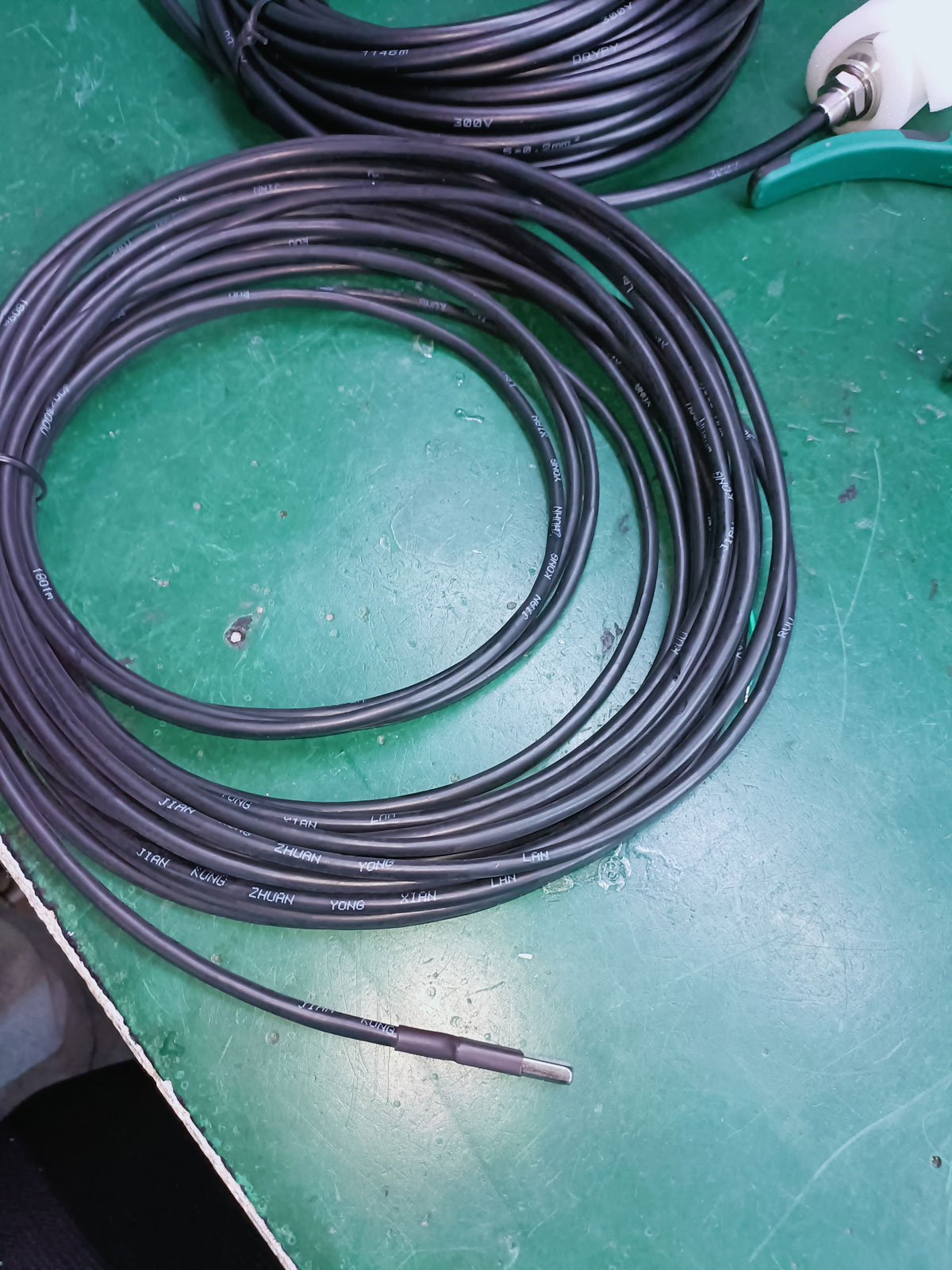

Un sensor de temperatura de módulo FV es un sensor de temperatura de tipo contacto utilizado principalmente para medir la temperatura superficial de los módulos fotovoltaicos (paneles solares). Normalmente adopta un diseño de montaje superficial y se fija firmemente en la parte trasera del panel FV mediante tornillos o adhesivo resistente a altas temperaturas para lograr los mejores resultados de medición.
El sensor convierte la temperatura detectada en señales estándar de tensión, corriente o digitales (RS485) para su registro, análisis y alarma por el sistema de monitoreo.
El sensor de temperatura de módulo FV NBL-W-PPT de NiuBoL utiliza principalmente el principio de resistencia térmica:
Principio de resistencia térmica: Las resistencias térmicas (como resistencia de platino PT100/PT1000 o termistores de alta precisión) miden la temperatura según la característica de que la resistencia de un material varía con la temperatura.
Proceso de funcionamiento: Cuando aumenta la temperatura superficial del módulo FV, la resistencia interna del sensor cambia con precisión. El módulo de conversión de señal transforma este cambio de resistencia en una señal eléctrica estándar (por ejemplo, corriente 4–20 mA o señal digital RS485) correspondiente al valor de temperatura, que se transmite al sistema de monitoreo.
Ventajas de la resistencia de platino: PT100/PT1000 ofrece alta precisión, excelente estabilidad y superior linealidad, siendo especialmente adecuada para monitoreo de temperatura fiable a largo plazo de activos críticos como los módulos FV.
El sensor de temperatura de montaje superficial NBL-W-PPT de NiuBoL está optimizado para aplicaciones fotovoltaicas:
Diseño de montaje superficial: Gran área de contacto y ajuste firme con el objeto medido garantizan alta precisión de medición.
Resistencia ambiental: Utiliza adhesivo de alta temperatura altamente resistente a la corrosión, adecuado para condiciones exteriores y entornos FV.
Ventajas de transmisión de señal: Cableado propietario y módulos integrados avanzados garantizan excelente linealidad, alta capacidad de carga, larga distancia de transmisión y fuerte capacidad anti-interferencia.
Salidas de señal múltiples: Ofrece corriente (4–20 mA), tensión (0–5 V / 0–2,5 V) y RS485 para fácil integración en diversos sistemas de monitoreo.
La importancia de los sensores de temperatura de módulos FV va mucho más allá del simple registro de temperatura — son herramientas esenciales para la operación refinada, diagnóstico de fallas y gestión de activos en sistemas fotovoltaicos.
1. Monitorización y optimización del rendimiento de centrales FV
Evaluación de eficiencia: El rendimiento de las células disminuye con el aumento de temperatura (generalmente ~0,4 %–0,5 % por cada 1 °C). El monitoreo en tiempo real de la temperatura del módulo permite calcular la potencia teórica a temperatura real de operación, comparándola con precisión con la generación real y evaluando con exactitud la eficiencia de la planta.
Corrección de rendimiento: En estaciones meteorológicas o vehículos de monitoreo móvil, los datos de temperatura corrigen el impacto de la irradiancia y el viento sobre el rendimiento FV, obteniendo indicadores de Performance Ratio (PR) más precisos.
2. Efecto hot spot y diagnóstico de fallas
Alerta hot spot: Cuando un panel FV está parcialmente sombreado, defectuoso o tiene células fallidas, la corriente no puede pasar por la zona afectada, generando efecto hot spot. La temperatura en la zona hot spot aumenta drásticamente, pudiendo quemar el módulo o incluso provocar incendio.
Aplicación: Combinado con imagen térmica infrarroja u otros sistemas de monitoreo de componentes, el sensor de temperatura de módulo FV sirve como fuente clave de datos de alerta temprana, indicando posibles defectos internos o sombreado para mantenimiento proactivo.
3. Soluciones de nuevas energías y estaciones meteorológicas
Integración de sistemas: NiuBoL se centra en monitoreo ambiental inteligente y soluciones de nuevas energías. Los sensores de temperatura de módulos FV son un componente vital de adquisición de datos ambientales en sistemas FV-almacenamiento e híbridos eólico-solar.
Monitoreo meteorológico: Ampliamente utilizados en estaciones meteorológicas, puertos y laboratorios para medición de temperatura por contacto, proporcionando datos precisos de temperatura ambiental para investigación y producción industrial.
| P:Preguntas comunes | R:Respuestas y recomendaciones NiuBoL |
|---|---|
| 1.¿Cuánto afecta la temperatura de los módulos FV al rendimiento de generación? | A medida que aumenta la temperatura, el rendimiento de las células disminuye. Generalmente, por cada ~1 °C de incremento, la potencia de salida cae 0,4 %–0,5 %. El monitoreo preciso de temperatura es clave para calcular la degradación de rendimiento y la generación esperada. |
| 2.¿Cómo instalar el sensor NBL-W-PPT para garantizar precisión? | Obligatoriamente en montaje superficial con el gel de silicona termoconductor suministrado, fijado firmemente en el centro de la parte trasera del panel FV y mantenido unos 5–10 minutos. La posición de instalación, adherencia y conductividad térmica son críticas para la precisión de medición. |
| 3.¿Por qué instalar el sensor en el centro de la parte trasera del módulo FV? | La posición central refleja mejor la temperatura media de operación de todo el módulo. Los bordes o zonas de marco se ven fácilmente afectados por el flujo de aire, generando mayor desviación de datos. Seguir estrictamente las instrucciones de instalación. |
| 4.¿Cómo elegir entre salida RS485 y 4–20 mA? | RS485 (digital) ofrece fuerte anti-interferencia, larga distancia y conexión en red multi-dispositivos — ideal para grandes plataformas IoT. 4–20 mA (corriente analógica) es adecuada para PLC o instrumentos tradicionales. El NBL-W-PPT soporta múltiples tipos de salida — elegir según el sistema de monitoreo. |
| 5.Si el colector muestra 0 o valor fuera de rango, ¿cómo diagnosticar? | Primero revisar el cableado: asegurar conexiones correctas y seguras, y que la tensión de alimentación esté dentro del rango DC 5 V/12 V/24 V. Si el cableado está bien, contactar al fabricante. El NBL-W-PPT usa cableado anti-interferencia propietario — prestar atención a la fuente de alimentación externa y conexiones. |
| 6.¿La resistencia de platino PT100/PT1000 del NBL-W-PPT puede personalizarse? | Sí, NiuBoL permite personalización de PT100, PT1000 y otras resistencias de platino de alta precisión para cumplir diferentes requisitos de resistencia y precisión. PT100/PT1000 superan a los termistores comunes en precisión y estabilidad. |
| 7.¿Cuál es la diferencia entre sensor de temperatura de módulo FV y sensor de temperatura ambiente? | El sensor de módulo FV (montaje superficial) mide la temperatura de superficie del panel (contacto); el sensor ambiente mide la temperatura del aire (sin contacto). Ambos son necesarios juntos para un cálculo preciso del rendimiento real. |
| 8.La longitud estándar del cable es 5 m — ¿puede ser más larga? | Sí, NiuBoL puede personalizar cables más largos según las necesidades del sitio. Sin embargo, cables más largos aumentan la atenuación de señal y el riesgo de interferencia. Seguir estándares de cableado industrial. |
| 9.¿Cuáles son los requisitos de resistencia de carga para salida de corriente 4–20 mA? | Resistencia de carga RL ≤ 250 Ω. Carga excesiva puede causar distorsión o fallo de señal. Asegurar que la impedancia de entrada del dispositivo de adquisición cumpla este requisito. |
| 10.¿Por qué el monitoreo de temperatura de módulos FV es crítico para el diagnóstico de hot spot? | El efecto hot spot se manifiesta como elevación anormal localizada de temperatura. El monitoreo en tiempo real de temperatura de módulos identifica rápidamente paneles con temperatura anormalmente alta, permitiendo intervención antes del daño. Es un medio vital de mantenimiento preventivo. |
El sensor de temperatura de módulos fotovoltaicos es un componente electrónico clave indispensable para lograr operación eficiente, mantenimiento y protección de activos en centrales fotovoltaicas modernas. A través de tecnología de resistencia térmica de alta precisión y diseño de montaje superficial, proporciona datos precisos de temperatura de operación para los sistemas FV.
El sensor NBL-W-PPT de NiuBoL, con su precisión superior, estabilidad, múltiples salidas de señal y fuerte capacidad anti-interferencia, se utiliza ampliamente en generación fotovoltaica y monitoreo meteorológico. La integración de estos sensores altamente fiables en sistemas de monitoreo permite a los usuarios realizar análisis refinado de rendimiento, alerta temprana de fallas hot spot y mejorar significativamente el rendimiento de generación y la fiabilidad a largo plazo del sistema.
¿También le interesan otras soluciones de monitoreo ambiental para centrales fotovoltaicas (como sensores de irradiancia solar, sensores de velocidad y dirección del viento)?
