Sistema de riego automático mediante sensor de humedad del suelo

Sistema de riego automático mediante sensor de humedad del suelo: una solución de gestión inteligente del agua para la agricultura moderna

 INTRODUCCIÓN

En el rápido desarrollo de la agricultura moderna, la gestión eficaz de los recursos hídricos y la optimización del crecimiento de los cultivos se han convertido en cuestiones cruciales. Los métodos de riego tradicionales suelen depender del control temporizado del agua, lo que puede provocar riego excesivo o insuficiente, desperdiciando agua y afectando la salud de los cultivos. Para afrontar este reto, se han desarrollado sistemas de riego automáticos con detección de la humedad del suelo, que utilizan tecnología avanzada de sensores y control automatizado para optimizar el proceso de riego, mejorando considerablemente la eficiencia del uso del agua y el potencial de producción de los cultivos.

 El núcleo del sistema: sensores de humedad del suelo

El componente principal de un sistema de riego automatizado es el sensor de humedad del suelo. Estos sensores miden con precisión el contenido de humedad del suelo y proporcionan información en tiempo real sobre su grado de humedad mediante los principios de ondas electromagnéticas, variación de la resistencia o variación de la capacitancia. Por ejemplo, la serie de sensores NBL-S-THR, con una precisión de ±3%, funciona de forma estable en un rango de temperatura de -50 °C a 100 °C, garantizando datos precisos.

 El principio de funcionamiento del sensor de humedad del suelo:

Los sensores de humedad del suelo suelen tener cuatro principios principales de funcionamiento:

Sensor resistivo:

Midiendo la conductividad del suelo para determinar su contenido de humedad. Cuanto mayor sea la humedad, mejor será la conductividad eléctrica.

Sensor capacitivo:

Midiendo la variación de capacitancia del suelo se deduce el contenido de humedad. La humedad del suelo afecta su constante dieléctrica, por lo que la humedad del suelo se puede obtener midiendo la variación de capacitancia.

Sensor de humedad del suelo TDR (reflexión en el dominio del tiempo):

El TDR utiliza las propiedades de propagación de las ondas electromagnéticas para medir la humedad del suelo. El principio básico consiste en enviar una señal de pulso a un electrodo en el suelo y medir su tiempo de propagación. Dado que la constante dieléctrica (el efecto sobre las ondas electromagnéticas) del agua es mayor que la de otros componentes del suelo (como la arena o la materia orgánica), el contenido de humedad del suelo afecta directamente la velocidad de propagación de la señal.

Sensores de humedad del suelo FDR (reflectancia en el dominio de frecuencia)

La tecnología FDR se basa en la variación de la constante dieléctrica del suelo en respuesta a la frecuencia de una onda electromagnética. La FDR calcula el contenido de humedad del suelo midiendo las propiedades de reflexión y absorción de las ondas electromagnéticas en un rango de frecuencia específico. Los diferentes niveles de humedad del suelo modifican su constante dieléctrica, lo que a su vez afecta la magnitud y la fase de la respuesta en frecuencia.

Los datos de estos sensores se transmiten al sistema de riego en tiempo real, lo que ayuda al sistema a tomar decisiones sobre si es necesario regar.

 Cómo funcionan los sistemas de riego automático y qué ofrecen

El flujo de trabajo de un sistema de riego automático es sencillo y eficiente. Cuando la humedad del suelo desciende por debajo de un umbral preestablecido, el sensor envía una señal al sistema de control, que activa los equipos de riego, como aspersores o sistemas de riego por goteo, para suministrar el agua necesaria al cultivo. Una vez que la humedad del suelo alcanza el nivel deseado, el riego se detiene automáticamente, evitando el riego excesivo y el desperdicio de agua. Este riego basado en la demanda no solo ahorra agua valiosa, sino que también promueve el crecimiento, el rendimiento y la calidad de los cultivos.

 Componentes de un sistema de riego automático

El sistema de riego automático se compone principalmente de los siguientes componentes:

1. Sensor de Humedad del Suelo: encargado de monitorear el nivel de humedad del suelo en tiempo real.

2. Controlador: recibe datos del sensor y decide si iniciar el riego en función de un umbral de humedad preestablecido.

3. Equipo de riego: incluye cabezales aspersores, tuberías de riego por goteo, etc., responsables del suministro de agua real.

4. Fuente de agua y sistema de bombeo: proporcionar agua al sistema de riego y presurizarlo a través de la bomba para garantizar la distribución razonable de la humedad.

5. Módulo de comunicación: realiza la transmisión de datos entre varias partes del sistema y admite la monitorización y el ajuste remotos.

 Flujo de trabajo

1. Monitoreo en tiempo real: el sensor de humedad del suelo monitorea continuamente el contenido de humedad del suelo y transmite los datos al controlador.

2. Juicio lógico: el controlador compara los umbrales de humedad del suelo según los valores preestablecidos y juzga si es necesario riego.

3. Iniciar riego: Cuando la humedad del suelo es inferior al umbral establecido, el controlador envía un comando al actuador de riego para encender el equipo de riego.

4. Ajuste dinámico: Durante el proceso de riego, el sensor continúa monitoreando los cambios de humedad del suelo y, cuando la humedad del suelo alcanza el valor establecido, el controlador apaga el equipo de riego.

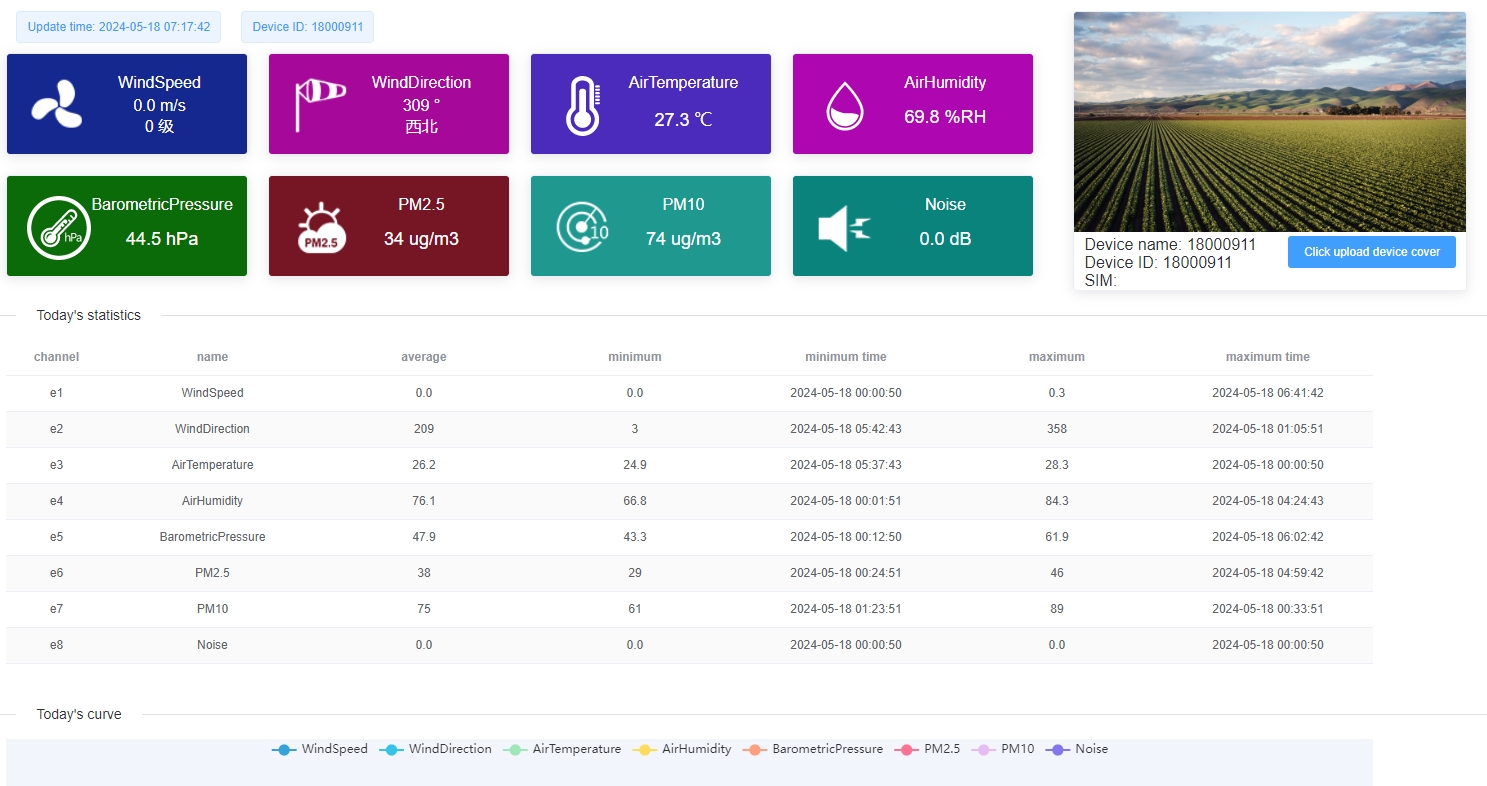

5. Transmisión de datos: El módulo de comunicación transmite los datos de funcionamiento del sistema al centro de monitoreo, para que los usuarios puedan visualizar el estado del riego en tiempo real a través de teléfonos celulares, computadoras y otros dispositivos terminales.

 Control e integración inteligente

Los sistemas de riego automatizados modernos suelen estar equipados con microcontroladores o tecnología del Internet de las Cosas (IoT) que permite la monitorización y el ajuste remotos mediante comunicación inalámbrica (por ejemplo, redes LoRa o GSM). Los usuarios pueden incluso visualizar remotamente el estado de la humedad del suelo mediante una aplicación para smartphones y realizar ajustes inteligentes según el pronóstico meteorológico y las necesidades hídricas del cultivo para un riego preciso. Además, el sistema puede combinar datos meteorológicos, tipo de suelo y etapa de crecimiento del cultivo para crear un programa de riego más preciso.

 El sistema de riego automático que utiliza un sensor de humedad del suelo tiene una amplia gama de aplicaciones.

Desde huertos familiares hasta grandes parques agrícolas, los sistemas de riego automático con sensores de humedad del suelo han demostrado su utilidad en una amplia gama de aplicaciones. Entre los escenarios de aplicación específicos se incluyen:

- Producción agrícola: En campos agrícolas a gran escala, los sistemas de riego automático pueden controlar con precisión el suministro de agua según la demanda del cultivo, especialmente adecuados para áreas con estrés hídrico.

- Horticultura y ecologización: los parques urbanos, los parterres, los patios y otros espacios hortícolas pueden utilizar sistemas de riego automático para una gestión inteligente, a fin de garantizar que las plantas en diferentes estaciones y condiciones climáticas reciban la cantidad adecuada de agua.

- Cultivo en invernadero: En entornos de invernadero, los sistemas de riego automático se pueden combinar con datos de monitoreo ambiental (como temperatura, humedad, etc.) para realizar ajustes inteligentes para satisfacer las necesidades de agua de diferentes plantas.

- Manejo del césped: Los campos de golf, campos deportivos y otros céspedes requieren riego regular. Los sistemas de riego automático controlan con precisión el tiempo y el volumen de agua para mantener el césped en óptimas condiciones de crecimiento.

 Beneficios ambientales y económicos

A largo plazo, los sistemas de riego automatizados con detección de humedad del suelo ofrecen importantes beneficios ambientales y económicos:

- Conservación y eficiencia del agua: al monitorear la humedad del suelo en tiempo real, el sistema de riego automatizado evita el riego excesivo y el riego insuficiente, ahorrando agua de manera efectiva.

- Mejor salud de los cultivos: el riego preciso mantiene el suelo en el rango de humedad óptimo, lo que ayuda a que las raíces de los cultivos crezcan y evita enfermedades de las plantas o marchitamiento causados por exceso o falta de riego.

- Costos laborales reducidos: Los sistemas automatizados reducen la necesidad de operaciones manuales, especialmente en grandes granjas o parques, ahorrando costos laborales significativos.

- Gestión inteligente: Los usuarios pueden monitorear y controlar el sistema de riego de forma remota a través de un teléfono celular o computadora, verificar la humedad del suelo, el pronóstico del tiempo y otros datos en tiempo real y realizar ajustes en consecuencia, lo que mejora aún más la flexibilidad y la inteligencia del sistema.

- Equilibrio ecológico: La menor dependencia de las aguas subterráneas ayuda a mantener el equilibrio ecológico y reducir la erosión del suelo.

 Perspectivas de futuro

Con el continuo desarrollo de la tecnología IoT, la inteligencia artificial y el big data, los sistemas de riego automático serán cada vez más inteligentes y eficientes. En el futuro, los sensores de humedad del suelo se combinarán con información diversa, como datos meteorológicos, tipo de suelo y etapa de crecimiento del cultivo, para crear un programa de riego más preciso. Además, el sistema podrá interactuar en tiempo real con las previsiones meteorológicas para predecir las precipitaciones con antelación, evitando así riegos innecesarios y mejorando aún más el ahorro de agua.

 Resumen

El sistema de riego automático con sensores de humedad del suelo ofrece una solución eficiente y de bajo consumo de agua para el riego agrícola moderno. Representa el progreso de la tecnología agrícola moderna, que resuelve muchos de los problemas del riego tradicional con el poder de la ciencia y la tecnología. Al controlar con precisión la cantidad y el tiempo de riego, no solo ahorra agua, sino que también proporciona un entorno de cultivo adecuado para asegurar el crecimiento saludable de cultivos y plantas. Con el continuo avance tecnológico y la reducción gradual de costos, este sistema se utilizará cada vez más a nivel mundial, impulsando la agricultura hacia un futuro más verde e inteligente.

Hoja de datos del sensor de humedad del suelo:

1. Hoja de datos del sensor de humedad y temperatura del suelo NBL-S-THR

Manual de instrucciones de los sensores de temperatura y humedad del suelo NBL-S-THR V4.0.pdf

2. Hoja de datos del sensor de CE de humedad y temperatura del suelo NBL-S-TMC

NBL-S-TMC - Sensor de conductividad de humedad y temperatura del suelo.pdf

3.  Hoja de datos del sensor de humedad y temperatura del suelo NBL-S-TM

Manual de instrucciones del sensor de temperatura y humedad del suelo NBL-S-TM 4.0.pdf

4. Sensor integrado de temperatura, humedad , conductividad y salinidad del suelo NBL-S-TMCS

Sensor de temperatura, humedad, conductividad y salinidad del suelo NBL-S-TMCS.pdf
