Cómo elegir entre sensores de transmisión de señal 4-20 mA y RS485

 Guía Completa de Transmisores de Temperatura y Humedad y Tecnologías de Transmisión de Señal

A medida que avanzan la automatización industrial y la inteligencia, los transmisores de temperatura y humedad juegan un papel pivotal en la producción industrial, invernaderos agrícolas, edificios inteligentes e investigación científica. Convierten datos ambientales de temperatura y humedad en señales eléctricas recolectables para procesamiento por sistemas de control, plataformas de monitoreo remoto o ecosistemas IoT.

 Los métodos de transmisión de señal industrial más comunes son la salida analógica de corriente 4-20mA y la comunicación digital RS485. Cada uno tiene fortalezas únicas en capacidad anti-interferencia, distancia de transmisión, precisión, complejidad de instalación y costo. Este artículo analiza exhaustivamente ambas tecnologías — desde principios y aplicaciones hasta guías de selección y FAQ — para proporcionar un marco de decisión claro.

 Señal 4-20mA y Sus Ventajas

 1. ¿Por Qué Usar Señal de Corriente 4-20mA?

El bucle de corriente 4-20mA es una de las salidas de sensores industriales más clásicas, ofreciendo:

- Fuerte Anti-Interferencia: Las señales de corriente no se ven afectadas por la longitud del cable o cambios de resistencia, asegurando estabilidad incluso en entornos con EMI fuerte.

- Alimentación de Dos Cables: 4mA sirve como corriente en espera del sensor; los cables de señal duplican como líneas de alimentación, simplificando el cableado.

- Detección de Circuito Abierto: Límite inferior no cero (4mA) permite detección instantánea de falla si el bucle se rompe.

- Intrínsecamente Seguro: Baja potencia en el bucle previene chispas en entornos inflamables.

> Consejo: 4-20mA es ideal para monitoreo de entorno industrial, control de invernadero y zonas a prueba de explosiones.

 2. Distancia de Transmisión de Señal 4-20mA

La distancia depende de:

- Voltaje de Alimentación (Ue): Voltaje más alto = mayor alcance

- Voltaje Mínimo de Operación del Sensor (Umin): Debe soportar carga completa (20mA)

- Resistencia de Carga (RL): Resistor de conversión corriente-voltaje

- Resistencia del Cable (Rline): Cables más gruesos y cortos = mejor rendimiento

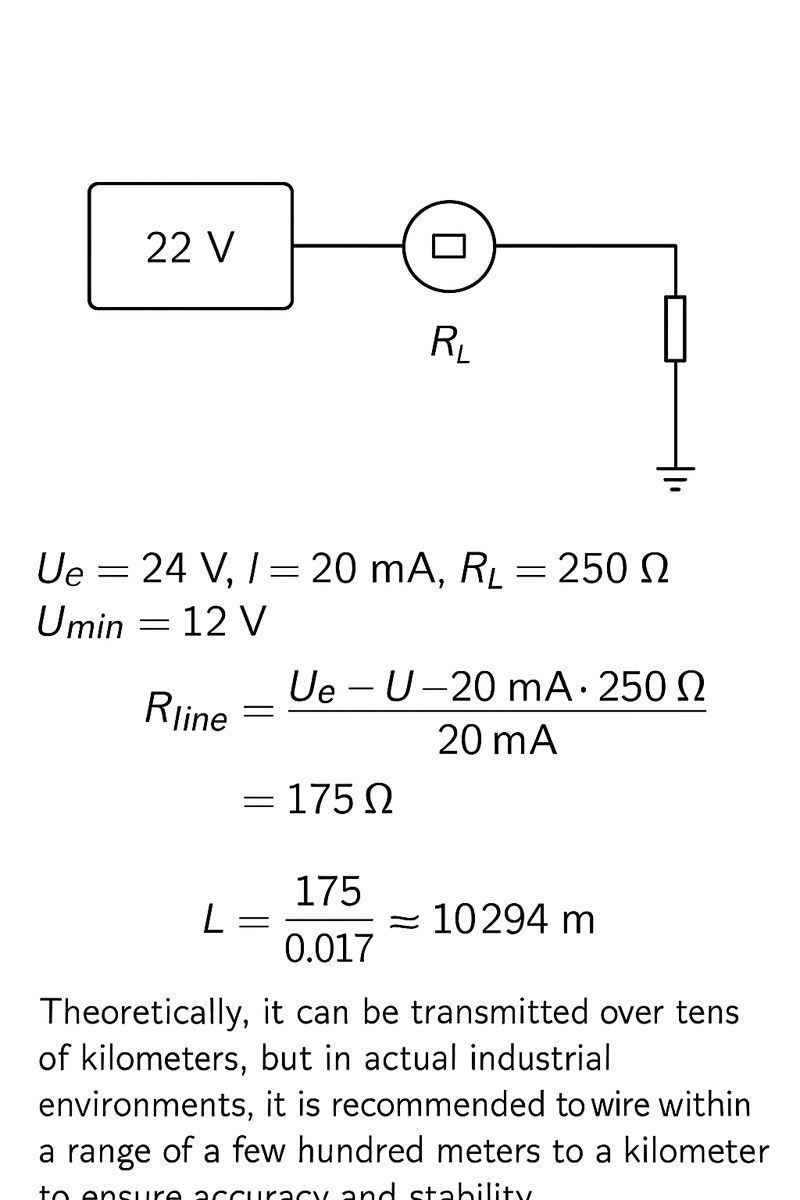

Ejemplo de Cálculo:

Dado:

- Ue = 24V

- I = 20mA

- RL = 250Ω

- Umin = 12V

En teoría, más de 10 km es posible. En práctica, limitar a unos cientos de metros a 1 km para precisión y confiabilidad en entornos industriales.

 3. Limitaciones de la Transmisión de Señal de Voltaje

Las señales de voltaje CC se atenúan con la longitud del cable y son altamente susceptibles a interferencias, haciéndolas inadecuadas para uso industrial a larga distancia.

> GB/T 3369.2-2008 Especificación de Señal Analógica establece explícitamente: Las señales de voltaje no se recomiendan para transmisión industrial a larga distancia.

 Comunicación RS485 y Sus Características

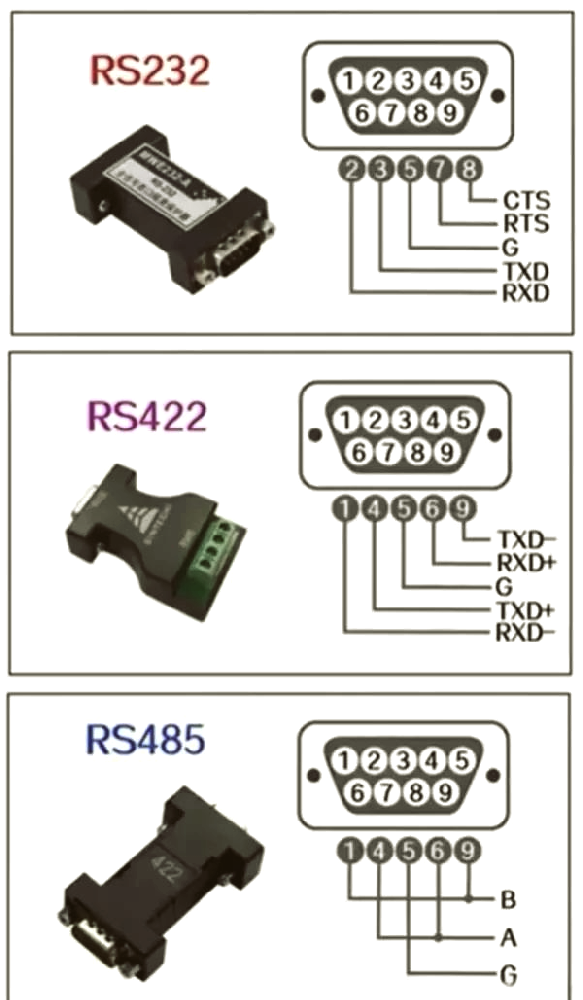

 1. ¿Qué es RS485?

RS485 es un protocolo de comunicación serie diferencial estándar industrial que soporta transmisión half-duplex o full-duplex. Permite topología de bus multi-drop, conectando datos de temperatura/humedad a PLC, DCS o plataformas IoT.

 2. Ventajas de los Sensores RS485

- Comunicación a Larga Distancia: Confiable sobre 1.000+ metros

- Soporte Multi-Nodo: Hasta 32 dispositivos por bus (expandible con repetidores)

- Alta Precisión Digital: Sin degradación por resistencia o caída de voltaje

- Integración Fácil: Integración seamless con IoT industrial, edificios inteligentes y sistemas PLC

 3. Desventajas de RS485

- Configuración Compleja (requiere Modbus RTU/ASCII o protocolos similares)

- Necesita gateway o parser de datos, aumentando costo

- Generalmente requiere alimentación separada (no de dos cables)

> Consejo: RS485 es ideal para monitoreo multi-punto remoto, IoT industrial y aplicaciones de alta precisión.

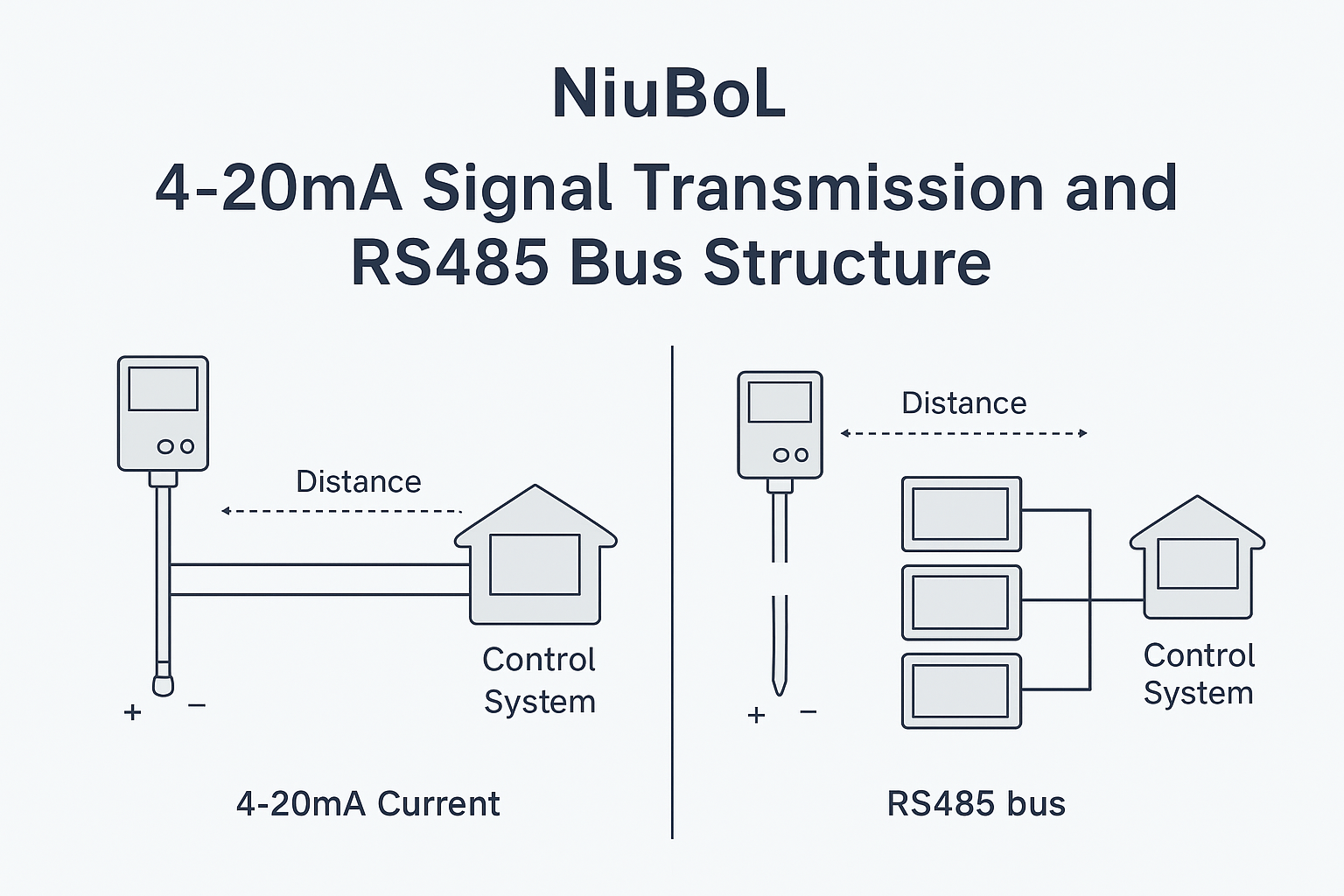

 4-20mA vs RS485 — Comparación Técnica

Recomendaciones de Selección

Consejos Pro:

- 4-20mA: Minimizar conectores para prevenir pérdida de señal

- RS485: Usar par trenzado blindado + resistores de terminación para estabilidad

 Casos de Aplicación de Transmisores de Temperatura y Humedad NiuBoL

 1. Monitoreo de Entorno Industrial

- Escenario: Control de temperatura/humedad en taller para estabilidad de proceso

- Elección de Señal: 4-20mA – cableado simple, anti-interferencia suficiente

 2. Invernadero Agrícola de Precisión

- Escenario: Monitoreo en tiempo real para riego & ventilación

- Elección de Señal: RS485 – bus multi-sensor, carga de datos en nube

 3. Edificio Inteligente & BMS

- Escenario: Integración de sistema HVAC & monitoreo remoto

- Elección de Señal: RS485 – integración fácil con automatización de edificios

 4. Laboratorio de Investigación Científica

- Escenario: Registro de datos de alta precisión a largo plazo

- Elección de Señal: RS485 o Salida Dual (4-20mA + RS485)

> Consejo: Algunos transmisores NiuBoL ofrecen salida dual, soportando control analógico local y adquisición digital remota.

 FAQ — Preguntas Frecuentes

 1. ¿Qué distancia puede transmitir 4-20mA al aire libre?

   Teóricamente más de 10 km; prácticamente 300 m–1 km para estabilidad.

2. ¿Cuántos sensores puede soportar un bus RS485?

   Estándar: 32 nodos; expandible con repetidores.

3. ¿Por qué el límite inferior 4-20mA es 4mA, no 0mA?

   4mA alimenta el sensor; permite detección de falla en circuito abierto.

4. ¿Puede RS485 reemplazar completamente 4-20mA?

   Posible, pero considerar compatibilidad del sistema, análisis de protocolo y costo.

5. ¿Precauciones para cableado 4-20mA a larga distancia?

   Asegurar voltaje suficiente, usar calibre adecuado, minimizar uniones, evitar fuentes EMI.

6. ¿Cómo mejorar la anti-interferencia de RS485?

   Usar par trenzado blindado, resistores de terminación e aisladores si es necesario.

7. ¿La temperatura ambiental afecta la precisión del transmisor?

   Modelos de gama alta incluyen compensación de temperatura; impacto mínimo.

8. ¿Ambas señales son adecuadas para áreas a prueba de explosiones?

   4-20mA es intrínsecamente seguro; RS485 requiere barreras intrínsecamente seguras.

9. ¿Pueden usarse ambas señales simultáneamente?

   Sí — modelos de salida dual NiuBoL soportan analógico local + digital remoto.

10. ¿El material del cable afecta la distancia de transmisión?

    Cobre tiene baja resistencia → mayor alcance; aluminio requiere calibre mayor o carreras más cortas.

11. ¿Protocolo RS485 recomendado?

    Modbus RTU – ampliamente soportado por PLC, DCS y plataformas IoT.

12. ¿Se requiere calibración periódica?

    Para uso industrial/científico de alta precisión: calibrar cada 6–12 meses.

Conclusión

Los transmisores de temperatura y humedad son esenciales para el monitoreo ambiental en industria, agricultura y edificios inteligentes.

- 4-20mA: Ideal para aplicaciones de punto único, corta distancia, simples y a prueba de explosiones

- RS485: Perfecto para sistemas de larga distancia, multi-puntos, alta precisión e integrados con IoT

NiuBoL ofrece una gama completa de transmisores que soportan 4-20mA, RS485 y modelos de salida dual para satisfacer diversas necesidades — entregando monitoreo ambiental confiable, preciso y con capacidad remota.
