Sistema de monitoreo automático de lluvia y nieve NiuBoL: una herramienta inteligente para alerta de desastres y gestión del régimen hídrico

Definición y valor central de los sistemas de monitoreo de lluvia y nieve

¿Qué es un sistema de monitoreo automático de lluvia y nieve?

Un sistema de monitoreo automático de lluvia y nieve es una red inteligente que integra múltiples sensores meteorológicos e hidrológicos. Su misión principal es medir de forma continua y automática la cantidad de precipitación, la presencia de nieve y la profundidad de la capa de nieve en tiempo real.

Ante la complejidad de las características climáticas y la alta incidencia de desastres naturales —especialmente las enormes pérdidas causadas por crecidas repentinas y flujos de lodo—, establecer un sistema de monitoreo automático de lluvia y nieve se ha convertido en una medida crítica para la prevención de desastres y las operaciones de rescate oportunas.

Las soluciones profesionales de monitoreo de lluvia y nieve de NiuBoL, mediante sensores de alta precisión combinados con registradores de datos, permiten vigilar parámetros clave como cantidad, intensidad y duración de las precipitaciones, presencia de nieve y profundidad del manto nival, garantizando una prevención ordenada de desastres y minimizando pérdidas humanas y materiales.

Componentes del sistema de monitoreo lluvia y nieve NiuBoL

La serie de monitoreo lluvia y nieve NiuBoL está compuesta principalmente por tres sensores clave que permiten una percepción completa del entorno hidrometeorológico:

• Sensor pluviómetro: Mide la cantidad acumulada e intensidad de precipitación

• Sensor lluvia/nieve: Detecta cualitativamente la presencia actual de lluvia o nieve

• Sensor ultrasónico de profundidad de nieve: Mide a distancia la profundidad del manto nival

• Registrador de datos: Gestiona el procesamiento, almacenamiento, visualización y transmisión remota de datos

Principios de medición y análisis técnico de los sensores clave

1. Sensor pluviómetro NBL-W-RS (principio de cazoletas de vuelco)

Principio: Estructura mecánica biestable

El agua de lluvia entra en el cazoleta de dosificación a través del orificio de recepción y el embudo. El cazoleta está dividido en dos cámaras triangulares de igual volumen por un tabique central, formando una estructura mecánica biestable.

Cuando una cámara acumula la cantidad prefijada (ej. 0,2 mm o 0,5 mm), la gravedad provoca el vuelco instantáneo del cazoleta.

En el momento del vuelco, el imán fijado en la pared pasa frente al interruptor reed (tubo reed seco), cerrándolo una vez y generando una señal de pulso.

La precipitación total se obtiene contando los pulsos; la intensidad se deriva de la frecuencia de pulsos por unidad de tiempo.

Características: Salida de conmutación/pulso, alta estabilidad, proporciona datos brutos para prevención de inundaciones y gestión de embalses.

2. Sensor lluvia/nieve NBL-W-RSS (electrodo de rejilla + calefacción automática)

Se utiliza principalmente para detectar cualitativamente la presencia actual de lluvia o nieve en el exterior.

• Detección de lluvia: Electrodos en rejilla situados en la parte superior. Cuando el agua de lluvia (o nieve fundida) cae sobre la zona sensible, reduce drásticamente la resistencia de aislamiento entre electrodos. El dispositivo detecta esta caída y determina “presencia de lluvia”.

• Detección de nieve & anti-condensación: Equipado con calefacción automática. En caso de nevada, temperaturas bajo cero prolongadas o alta humedad, la calefacción se activa para fundir la nieve o evitar escarcha/condensación, garantizando que los cambios de conductividad sean solo por precipitación.

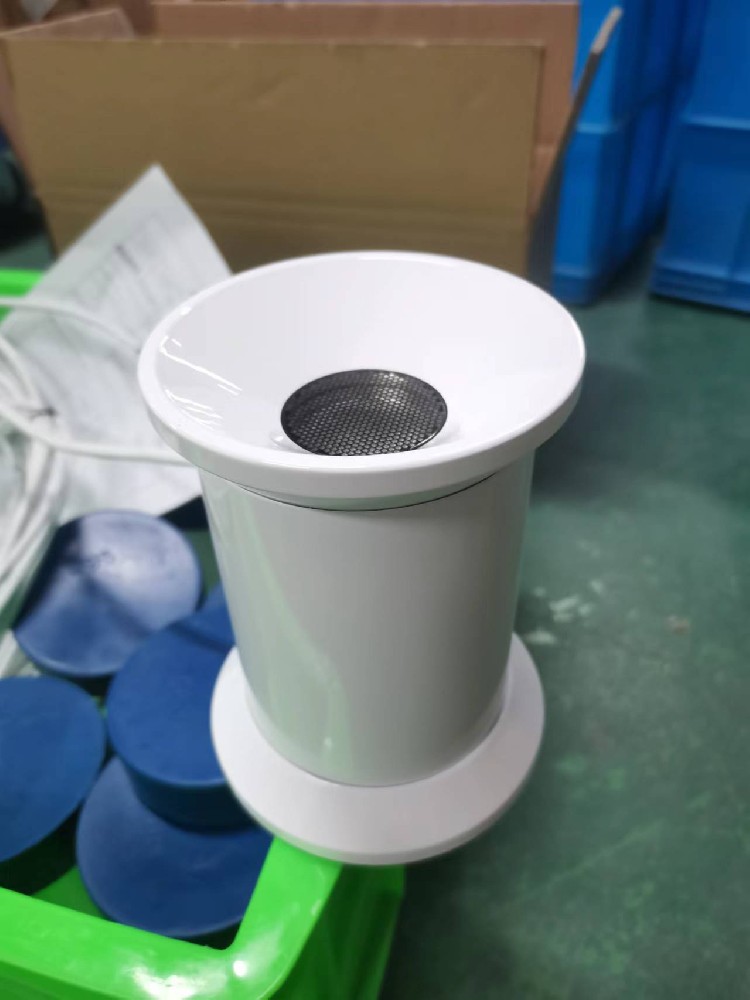

3. Sensor ultrasónico de profundidad de nieve (NBL-W-SNOW)

Principio: Tiempo de vuelo ultrasónico (TOF)

Dispositivo de medición sin contacto. El sensor emite pulsos ultrasónicos de 50 kHz y mide el tiempo (t) entre la emisión y la reflexión en la superficie de la nieve.

Profundidad de nieve D = C × t / 2 (C = velocidad del sonido). Restando la altura de instalación del sensor se obtiene la profundidad real de nieve.

Características: Medición automática, continua y sin contacto; instalación y mantenimiento sencillos; amplio rango (0–1000 mm); alta precisión (±0,1 % FS).

Normas de instalación, métodos & resolución de averías comunes

Normas y métodos de instalación

• Pluviómetro: Debe estar perfectamente nivelado (usar nivel de burbuja integrado). Instalar en zona abierta sin obstáculos en cono de 45° sobre el orificio. Alejar de fuentes de fuertes vibraciones.

• Sensor ultrasónico de profundidad de nieve: Instalar por encima de la profundidad máxima esperada de nieve, apuntando estrictamente hacia abajo. Asegurar que no haya vegetación, ventisqueros o estructuras dentro del haz acústico (especialmente 0,5–1 m bajo la sonda). Cara de la sonda estrictamente horizontal.

• Sensor lluvia/nieve: Electrodo de rejilla completamente expuesto a las precipitaciones, ligeramente inclinado para rápido escurrimiento del agua.

Averías comunes y resolución de problemas

Escenarios de aplicación y recomendaciones de selección

Aplicaciones típicas

• Hidrología e hidráulica: datos precisos de precipitación para prevención de inundaciones, gestión de embalses y alerta de crecidas repentinas

• Transporte: presencia y profundidad de nieve en tiempo real para despeje de nieve en carreteras/aeropuertos y seguridad vial

• Agricultura, silvicultura y estudios geológicos: evaluación de humedad del suelo y riesgos geológicos

• Estaciones meteorológicas y investigación científica: datos de precipitación de alta precisión

Guía de selección

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la precisión de medición del sensor ultrasónico de profundidad de nieve NBL-W-SNOW?
R: Precisión ±0,1 % FS, proporciona datos muy precisos de profundidad de nieve en un rango de 1000 mm.

P2: ¿Se puede conectar directamente la señal de pulso del pluviómetro a PLC o SCADA?
R: Sí. La señal de pulso puede conectarse directamente a sistemas con función de conteo de pulsos.

P3: ¿Cómo distingue el sensor lluvia/nieve entre lluvia y nieve?
R: Solo detecta cualitativamente la presencia de precipitación. No distingue directamente lluvia de nieve, pero funde la nieve mediante calefacción para activar la detección. Normalmente se usa un sensor de temperatura para la diferenciación.

P4: ¿El sensor ultrasónico de profundidad de nieve se ve afectado por viento fuerte?
R: Sí. El viento afecta la velocidad del sonido. El NBL-W-SNOW incluye compensación de temperatura, pero evitar ubicaciones con viento fuerte.

P5: Consumo cuando está activa la calefacción?
R: Aproximadamente 3 W en calefacción (<5 °C); modo normal ~180 mW.

P6: ¿Cómo garantizar el funcionamiento de los cazoletas en regiones frías?
R: Utilizar versiones calefactadas para evitar congelación en el embudo o cazoletas.

P7: Opciones de alimentación?
R: Red eléctrica o panel solar + batería para zonas remotas.

P8: ¿Cómo se comunica el sensor lluvia/nieve?
R: RS485 estándar con protocolo Modbus.

P9: ¿La suavidad/dureza de la nieve afecta la medición ultrasónica?
R: Mide la distancia de superficie; la densidad teóricamente no afecta el TOF, pero nieve muy suelta puede dispersar las ondas sonoras.

P10: ¿Por qué rango de funcionamiento hasta -40 °C?
R: Para garantizar fiabilidad en las regiones extremadamente frías del noreste, noroeste de China y zonas de gran altitud.

P11: ¿Qué certificaciones tiene NiuBoL?
R11: CE, ISO9001, RoHS y certificados nacionales de calibración meteorológica reconocidos.

Resumen

Gracias a su tecnología precisa de dosificación por cazoletas de vuelco, detección fiable de lluvia/nieve mediante electrodo de rejilla y telemetría avanzada de profundidad de nieve por ultrasonidos, el sistema de monitoreo automático de lluvia y nieve NiuBoL constituye una capa de percepción crítica en los sistemas de prevención de desastres naturales y gestión de recursos hídricos. Permite monitoreo en tiempo real, de alta precisión y sin personal de precipitaciones y manto nival, ofreciendo un sólido soporte de datos para alertas rápidas ante crecidas repentinas, medidas proactivas de seguridad vial y planificación científica de obras hidráulicas.

Elegir NiuBoL es optar por una solución profesional de monitoreo meteorológico e hidrológico de alta fiabilidad y precisión — ayudándole a lograr una prevención de desastres rápida y ordenada incluso en condiciones naturales severas.
