Medidores de Flujo de Líquidos de Alta Precisión: Guía Completa de Medición Industrial

I. Prefacio: La Importancia de los Medidores de Flujo de Líquidos

Los medidores de flujo de líquidos son dispositivos clave para medir el movimiento de fluidos en tuberías industriales, impactando directamente la eficiencia de producción, la precisión de medición y el control de seguridad. Los medidores de flujo de alta precisión son indispensables en industrias como la química, el petróleo, el tratamiento de agua y la farmacéutica.

Valor de Aplicación Principal de los Medidores de Flujo de Líquidos:

- Dosificación Química: Control preciso del dosaje de soluciones garantizando proporciones de reacción y calidad del producto.

- Tratamiento de Agua: Monitorea el flujo en sistemas de agua purificada, aguas residuales y desalinización de agua de mar para optimizar operaciones de proceso.

- Procesamiento de Petróleo: Mide el transporte de productos petroleros, medición de combustibles líquidos y control de procesos para evitar desperdicios y riesgos de accidentes.

- Ahorro de Energía: Logra eficiencia energética en estaciones de bombeo mediante monitoreo preciso de flujo, reduciendo sobredosificación y fugas en tuberías.

II. Tipos y Aplicaciones de Medidores de Flujo de Líquidos de Alta Precisión

1. Medidor de Flujo Coriolis

Principio Técnico:

Utiliza tubos vibrantes para detectar el flujo másico.

Puede medir directamente flujo másico, densidad y temperatura.

Características:

- Alta precisión, con errores tan bajos como ±0,1–0,2 %.

- Adecuado para líquidos de alto valor y medios corrosivos.

- Proporciona información multiparamétrica incluyendo densidad, temperatura y flujo másico.

Notas de Instalación:

- Las tuberías deben estar horizontales o ligeramente inclinadas para evitar interferencias de burbujas.

- Fijación segura de tuberías para minimizar vibraciones.

- Mantener temperatura y presión estables para prevenir interrupciones de vibración.

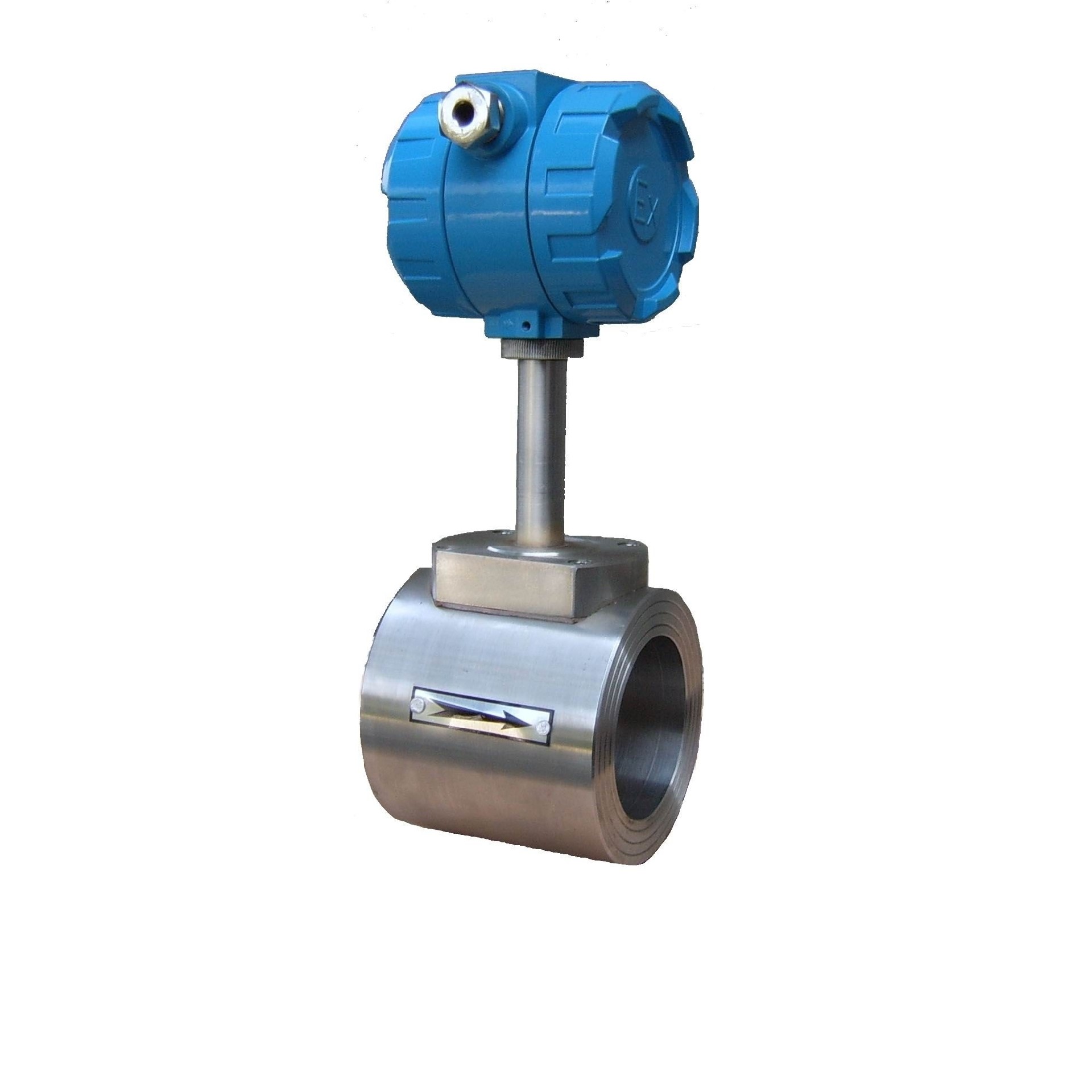

2. Medidor de Flujo de Turbina

Principio Técnico:

El flujo de líquido impulsa la rotación del impulsor, la velocidad de rotación es proporcional al caudal.

Emite señales de pulso para cálculo directo de flujo volumétrico.

Características:

- Alta precisión, hasta ±0,5 %.

- Adecuado para líquidos limpios y fluidos de baja viscosidad.

- Respuesta rápida, ideal para medición de flujo instantáneo.

Aplicaciones Industriales:

- Tuberías de Transporte de Petróleo: Los medidores de flujo de turbina monitorean el flujo de crudo y diésel, combinados con IoT para recolección remota de datos, permitiendo registro en línea y alarmas de anomalías.

- Sistemas de Bombas de Dosificación Química: Los medidores de flujo de turbina proporcionan retroalimentación de flujo volumétrico en tiempo real para controlar bombas de dosificación y garantizar adición precisa de químicos, ahorrando 5–10 % en materias primas.

Instalación y Mantenimiento:

- Secciones de tubería recta aguas arriba y abajo ≥10D/5D.

- Evitar entrada de aire o burbujas en la tubería.

- Inspeccionar regularmente desgaste del impulsor y estado de rodamientos.

3. Medidor de Flujo Electromagnético

Principio Técnico:

Líquido conductor que fluye a través de un campo magnético genera voltaje inducido proporcional al flujo volumétrico.

Sin partes mecánicas móviles, resistente al desgaste.

Características:

- Alta precisión, adecuado para líquidos conductores.

- Puede medir lodos, aguas residuales o líquidos corrosivos.

- Emite directamente señales 4–20 mA para integración con SCADA o PLC.

Caso de Aplicación:

Línea de Producción Química China: Proceso de mezcla de líquidos conductores con plataforma IoT para recolección de datos de flujo en tiempo real, controlando proporciones de dosificación química y mejorando la eficiencia de producción en un 12 %.

Esenciales de Instalación:

- Se requiere conexión a tierra confiable de la tubería.

- Asegurar que la tubería esté completamente llena de líquido para evitar atrapamiento de aire.

- Limpiar regularmente las superficies de los electrodos para mantener la precisión.

III. Recomendaciones de Instalación y Optimización de Medidores de Flujo de Líquidos

- Correspondencia de Diámetro de Tubería y Rango: Seleccionar rangos que cubran flujos reales para evitar que flujos bajos o altos afecten la precisión.

- Secciones Rectas de Tubería: Aguas arriba ≥10D, aguas abajo ≥5D para reducir impacto de turbulencia.

- Evitar Burbujas y Vibraciones: Burbujas o vibraciones pueden causar desviaciones de medición.

Integración de Datos IoT:

- Transmisión inalámbrica LoRa, NB-IoT, 4G/Wi-Fi.

- Recolección en tiempo real de flujo, temperatura, densidad y otros parámetros.

- Alarmas de anomalías y operación remota de válvulas o bombas.

IV. Escenarios de Aplicación Industrial Típicos

1. Industria de Tratamiento de Agua

- Monitoreo de flujo en plantas de purificación de agua y redes de plantas de tratamiento de aguas residuales.

- Carga de datos en tiempo real a plataformas en la nube para control remoto y análisis de tendencias históricas.

2. Petróleo y Gas Natural

- Transporte de productos petroleros y medición en refinería.

- Previene desperdicio de líquido y asegura seguridad de producción.

3. Química y Farmacéutica

- Medición precisa de ácidos, álcalis, solventes o materias primas de alto valor.

- Monitoreo remoto IoT combinado con bombas de dosificación automáticas para mejorar eficiencia de producción.

V. Preguntas Comunes (FAQ)

P1: ¿Puede un medidor de flujo medir múltiples tipos de líquidos?

R: Solo para líquidos compatibles con los materiales del sensor y dentro del rango apropiado.

P2: ¿Cuál es la precisión máxima de los medidores de flujo de alta precisión?

R: Los medidores de flujo Coriolis Niubol logran precisión de ±0,2 %; los medidores electromagnéticos y de turbina típicamente ±0,5 %.

P3: ¿Requieren los medidores de flujo alimentación eléctrica?

R: Los medidores electromagnéticos y Coriolis generalmente necesitan alimentación 12–24 VDC; algunos modelos soportan batería o energía solar.

P4: ¿Cómo lograr monitoreo remoto?

R: A través de la plataforma IoT Niubol, los datos de flujo pueden cargarse a la nube para monitoreo en tiempo real, alarmas de anomalías y análisis de datos históricos.

P5: ¿Cuál es el ciclo de mantenimiento?

R: Los medidores de flujo de turbina requieren lubricación periódica y verificación del impulsor; los medidores Coriolis necesitan limpieza de tubería; los medidores electromagnéticos requieren limpieza de electrodos y pared interna.

VI. Soluciones y Valor Niubol

- Serie Completa de Medidores de Flujo de Alta Precisión: Coriolis, turbina, electromagnético, cubriendo agua, petróleo y líquidos químicos.

- Plataforma Inteligente IoT: Adquisición de datos, monitoreo en tiempo real, análisis histórico, alarmas automáticas.

- Soporte de Servicio: Esquemas de instalación personalizados, depuración en sitio, gestión de datos en la nube.

Valor Industrial:

- Control Preciso: Asegura proporciones químicas y precisión de dosificación de líquidos.

- Ahorro de Energía y Reducción de Emisiones: Optimiza operaciones de estaciones de bombeo, reduce desperdicio de energía.

- Mejora de Eficiencia: Minimiza errores humanos, mejora estabilidad de producción industrial.

- Cumplimiento Ambiental: Monitoreo en tiempo real de emisiones, reduce riesgos ambientales.

VII. Conclusión

Los medidores de flujo de líquidos de alta precisión son equipos centrales para la medición de tuberías industriales. Seleccionar el tipo apropiado requiere consideración integral de características del líquido, rango de flujo, diámetro de tubería, condiciones de instalación, requisitos de precisión y capacidades de integración IoT.

Niubol combina detección de grado industrial, medición de precisión e inteligencia IoT para proporcionar soluciones confiables de monitoreo de flujo de alta precisión, empoderando industrias como tratamiento de agua, petróleo, química y farmacéutica para lograr:

- Medición y medición precisa de líquidos.

- Control industrial inteligente y toma de decisiones basada en datos.

- Ahorro de energía, reducción de emisiones y producción eficiente.

Niubol — Expertos en Medidores de Flujo de Líquidos de Alta Precisión y Medición Industrial Inteligente, Protegiendo Actualizaciones Digitales Industriales.
