¿Cómo funcionan los sensores de nivel de agua?

Sensores de nivel de agua

El sensor de nivel de agua es un instrumento que convierte el parámetro del nivel de agua del punto medido en la señal eléctrica correspondiente en tiempo real. Se utiliza ampliamente en áreas como la conservación del agua, la protección ambiental, el control y la automatización industrial, etc. A continuación, se presenta la clasificación del sensor de nivel de agua y su principio de funcionamiento. A continuación, se presenta un análisis detallado de la clasificación y el principio de funcionamiento del sensor de nivel de agua.

Clasificación y principio de funcionamiento del sensor de nivel de agua

1. sensor de nivel de agua tipo flotador

   Principio de funcionamiento: Se utiliza un flotador que mide el nivel del agua y se mueve para detectar cambios en el nivel. El flotador suele estar conectado a un brazo mecánico, que a su vez está conectado a un interruptor o codificador. Cuando el nivel del agua cambia, la posición del flotador cambia, lo que activa el interruptor o cambia la posición del codificador, enviando así señales.

   - Escenario de aplicación: Adecuado para la gestión del agua doméstica, monitoreo del nivel del tanque, etc.

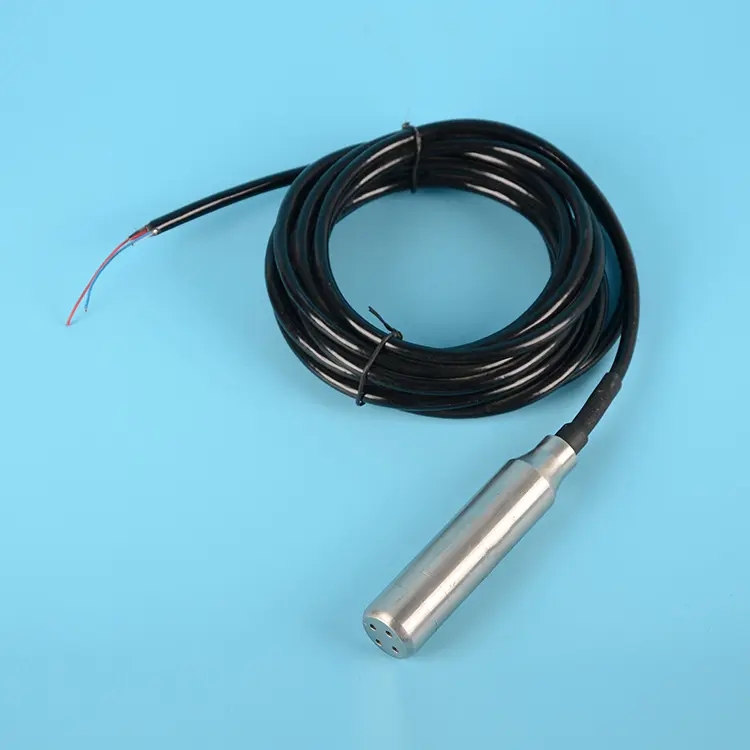

2. Sensor de nivel de agua a presión

   Principio de funcionamiento del sensor de nivel de agua a presión: Se basa en el principio hidrostático, es decir, la presión de un punto bajo el agua es proporcional a la altura de la columna de agua sobre dicho punto. Este tipo de sensor se instala generalmente en el fondo del agua o del contenedor, midiendo la presión para calcular el nivel del agua.

   - Escenario de aplicación: Adecuado para pozos profundos, monitoreo marino, sistemas de tratamiento de agua industrial, etc.

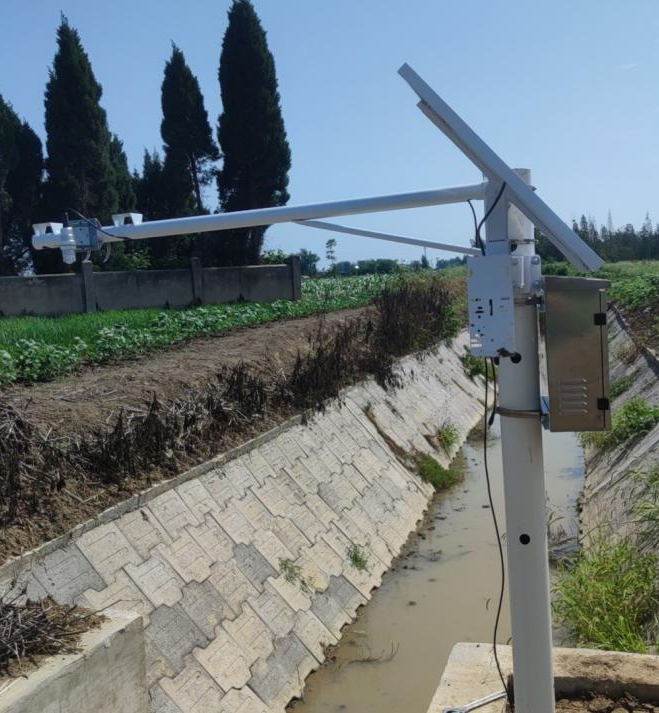

3. sensor ultrasónico de nivel de agua

   Principio de funcionamiento del sensor ultrasónico de nivel de agua: utiliza pulsos ultrasónicos desde la transmisión hasta la recepción según la diferencia horaria para medir el nivel del agua. El sensor envía pulsos ultrasónicos que, al impactar con la superficie del agua, se reflejan. El sensor recibe la onda reflejada y, según la diferencia horaria, calcula la distancia y, posteriormente, el nivel del agua.

   - Ventajas del sensor de nivel de agua ultrasónico:

     - Medición sin contacto: Evita la corrosión, contaminación o daños físicos que puedan producirse en el sensor debido al contacto prolongado con el agua.

     - Alta precisión y estabilidad: en condiciones ideales, puede lograr una alta precisión de medición, generalmente ± 0,2 mm, adecuada para ocasiones que requieren un control preciso.

     - Adaptable: capaz de trabajar de noche, en entornos oscuros o poco iluminados, y libre de la interferencia de la mayoría de los factores ambientales (por ejemplo, polvo, humedad).

     - Amplia gama de aplicaciones: adecuado para medir líquidos tóxicos o volátiles a alta temperatura y para monitorear una amplia gama de cambios de nivel.

     - Fácil mantenimiento: menores necesidades de mantenimiento y mayor vida útil debido a la ausencia de piezas en contacto directo con el líquido.

     - Instalación flexible: se puede instalar en la parte superior del recipiente sin penetrar en el recipiente, lo que reduce la complejidad de la instalación y la dependencia de la estructura del recipiente.

   - Escenario de aplicación: Adecuado para ríos, lagos, embalses, tanques de almacenamiento industriales, etc.

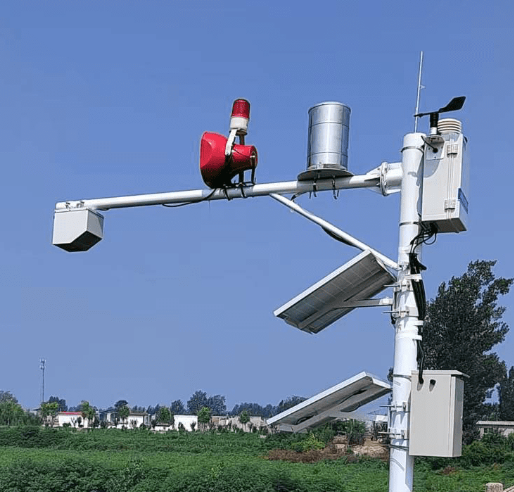

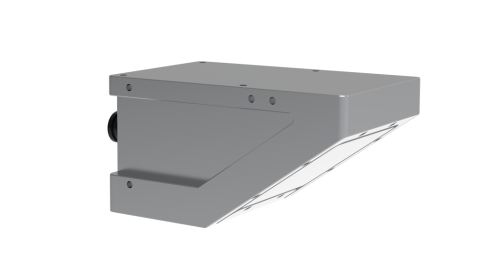

4. sensor de nivel de agua por radar

   Principio de funcionamiento del sensor de nivel de agua por radar: Similar a los sensores ultrasónicos, pero utilizando ondas electromagnéticas en lugar de ondas sonoras. El sensor de radar transmite señales de microondas a la superficie del agua y recibe las señales reflejadas, determinando el nivel del agua calculando la diferencia de tiempo entre las señales transmitidas y recibidas.

   - Ventajas del sensor de nivel de agua por radar:

     - Alta precisión: adecuado para ocasiones que requieren una precisión extremadamente alta.

     - Medición sin contacto: evita el contacto directo entre el sensor y el líquido.

     - Adaptación a entornos hostiles: adecuado para condiciones climáticas extremas y entornos altamente contaminados.

   - Escenarios de aplicación: Adecuado para ríos, lagos, embalses, tanques de almacenamiento industriales, etc.

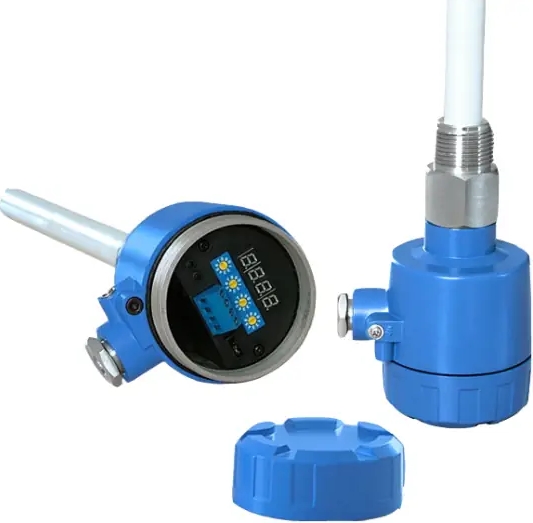

5. Sensor capacitivo de nivel de agua

   Principio de funcionamiento: Basado en el principio de variación de capacitancia, cuando el nivel del agua varía, el medio entre las dos placas conductoras (aire o agua) cambia, lo que resulta en cambios en la capacidad eléctrica. Al medir este cambio de capacitancia, se puede medir indirectamente el nivel del agua.

   - Ventajas del sensor de nivel de agua capacitivo:

     - Estructura simple: fácil de instalar y mantener.

     - Adaptación a una variedad de líquidos: aplicable a diferentes constantes dieléctricas del líquido.

   - Escenarios de aplicación: adecuado para tanques de almacenamiento, tanques de aceite, sistemas de tratamiento de agua, etc.

6. sensor fotoeléctrico de nivel de agua

   Principio de funcionamiento: utiliza un transmisor y un receptor de luz para detectar el nivel del agua. Cuando el nivel alcanza una altura específica, la luz se bloquea o refracta, y el receptor no puede detectarlo o solo recibe una señal luminosa débil para determinar el nivel.

   - Ventaja:

     - Medición sin contacto: evita el contacto directo entre el sensor y el líquido.

     - Velocidad de respuesta rápida: adecuado para ocasiones que requieren una respuesta rápida.

   - Escenario de aplicación: adecuado para la gestión del agua doméstica, monitoreo del nivel de líquidos industriales, etc.

7. Sensor de nivel de agua resistivo

   Principio de funcionamiento: se utiliza la conductividad del agua para medir el nivel. Cuando el nivel del agua sube, la resistencia entre los dos electrodos disminuye; a la inversa, aumenta. El nivel del agua se determina midiendo la variación de la resistencia.

   - Ventaja:

     - Bajo costo: adecuado para ocasiones con requisitos de bajo costo.

     - Estructura simple: fácil de instalar y mantener.

   - Escenario de aplicación: adecuado para la gestión del agua doméstica, monitoreo del nivel de líquidos industriales, etc.

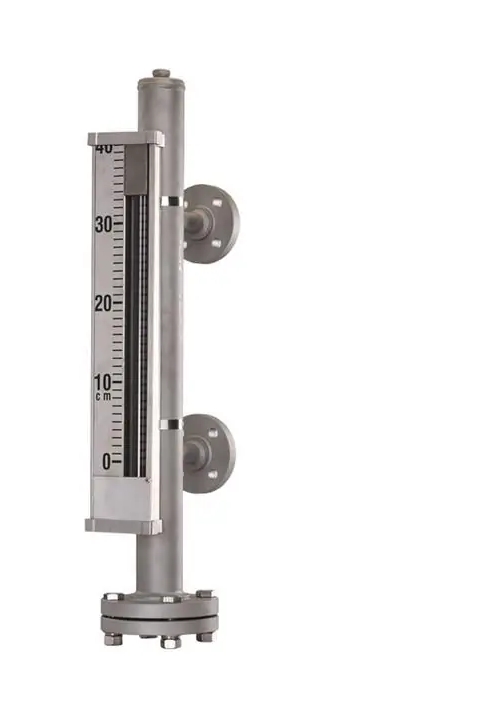

8. sensor magnético de nivel de agua

   - Principio de funcionamiento: el uso de un flotador magnético con los cambios del nivel del agua y la interacción del interruptor magnético externo o del material magnetoestrictivo, provocando un cambio en la señal eléctrica.

   - Ventaja:

     - Alta confiabilidad: adecuado para un funcionamiento estable durante mucho tiempo.

     - Medición sin contacto: evita el contacto directo entre el sensor y el líquido.

   - Escenario de aplicación: Adecuado para tanques de almacenamiento, tanques de aceite, sistemas de tratamiento de agua, etc.

9. Sensor de nivel de agua de impedancia

   - Principio de funcionamiento: Juzgue el nivel del agua midiendo el cambio de resistencia cuando la sonda está en contacto con el líquido, la conductividad del líquido afecta el valor de resistencia, reflejando así el nivel del agua.

   - Ventaja:

     - Bajo costo: adecuado para requisitos de bajo costo.

     - Estructura simple: fácil de instalar y mantener.

   - Escenarios de aplicación: adecuado para la gestión del agua doméstica, monitoreo de nivel industrial, etc.

10 medidores de nivel inductivos y magnetostrictivos

    - Principio de funcionamiento: utilizando inducción electromagnética o cambio de posición de material magnético en el campo magnético para detectar el nivel del agua, adecuado para aplicaciones industriales específicas.

    - Ventaja:

      - Alta precisión: adecuado para ocasiones donde se requiere una medición de alta precisión.

      - Medición sin contacto: evita el contacto directo entre el sensor y el líquido.

    - Escenario de aplicación: Adecuado para tanques de almacenamiento industriales, tanques de aceite, etc.

11. sensor de nivel de agua servo

    - Principio de funcionamiento: Medición indirecta del nivel del agua mediante sonda o boya accionada por motor con retroalimentación en tiempo real de la información de posición.

    - Ventaja:

      - Alta precisión: adecuado para ocasiones que requieren medición de alta precisión.

      - Adaptable: aplicable a una amplia gama de líquidos y condiciones ambientales.

    - Escenario de aplicación: adecuado para tanques de almacenamiento industriales, tanques de aceite, etc.

 Ventajas del sensor ultrasónico de nivel de agua

El sensor ultrasónico de nivel de agua tiene las siguientes ventajas significativas sobre otros tipos de sensores de nivel de agua:

1. Medición sin contacto:

   - Mide la distancia transmitiendo y recibiendo ondas sonoras, sin contacto directo con el líquido, evitando el problema de daños al sensor por inmersión prolongada, adecuado para medición de líquidos corrosivos o sucios.

2. Alta precisión y estabilidad:

   En condiciones ideales, alcanza una alta precisión de medición, generalmente de ±0,2 mm, ideal para situaciones que requieren un control preciso. Su medición no se ve afectada por las propiedades físicas del líquido (como el color y la transparencia).

3. Fuerte adaptabilidad:

   - Capaz de trabajar en la noche, en entornos oscuros o con poca luz, y no sujeto a la interferencia de la mayoría de los factores ambientales (como polvo, humedad), adecuado para el monitoreo de nivel en entornos complejos.

4. Amplia gama de aplicaciones:

   - Adecuado para medir líquidos tóxicos, volátiles o de alta temperatura, y adecuado para una amplia gama de monitoreo de cambios de nivel.

5. Fácil mantenimiento:

   - Al no haber piezas en contacto directo con el líquido, reduce los requisitos de mantenimiento y prolonga la vida útil.

6. Instalación flexible:

   - Se puede instalar en la parte superior del buque sin penetrarlo, lo que reduce la complejidad de la instalación y la dependencia de la estructura del buque.

 Aplicaciones industriales de los sensores de nivel de agua

Los sensores de nivel de agua tienen una amplia gama de aplicaciones en varias industrias, que incluyen, entre otras:

1. automatización industrial:

   - Se utiliza para monitorear el nivel de tanques, controlar el nivel de reactores, etc., para ayudar a los ingenieros a lograr el control automático y la optimización de los procesos.

2. Vigilancia ambiental:

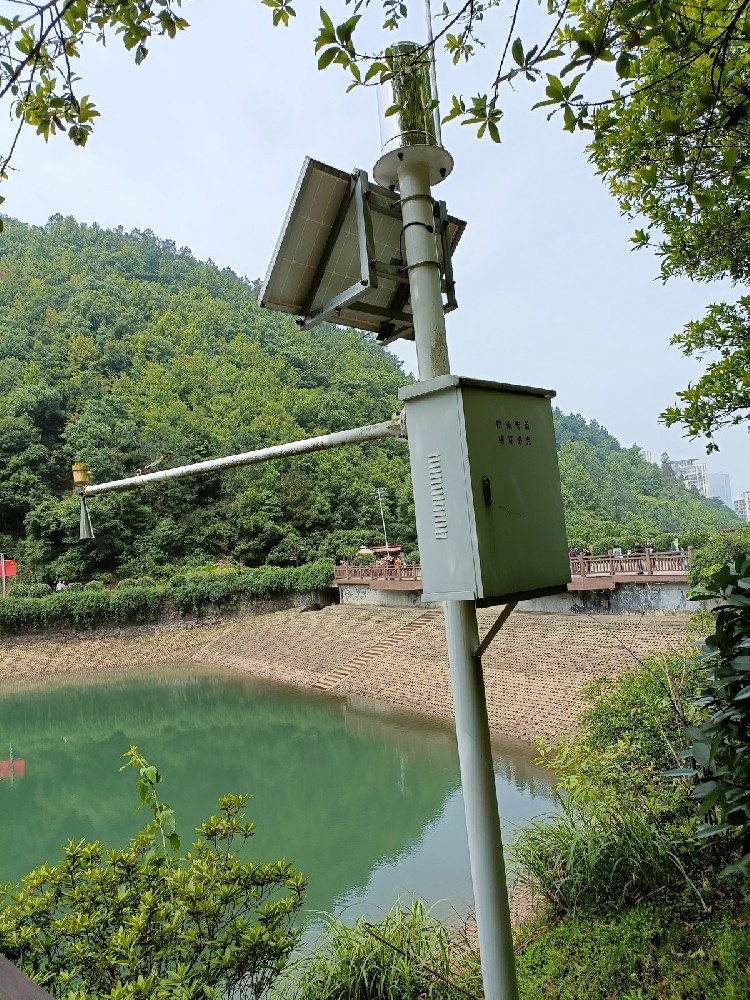

   - En ríos, lagos, embalses y otros cuerpos de agua naturales para monitorear los cambios en el nivel del agua, proporcionar alertas de inundaciones e información de control del nivel del agua.

3. Tratamiento del agua:

   - Se utiliza para el monitoreo del nivel de líquido de tanques de tratamiento de aguas residuales, tanques de sedimentación y piscinas, etc., para garantizar el efecto del tratamiento del agua.

4. agricultura:

   - Se utiliza para monitorear el nivel de agua en sistemas de riego de tierras agrícolas para ayudar a los agricultores a gestionar con precisión los recursos hídricos y mejorar la eficiencia de la utilización del agua de los cultivos.

5. Atención sanitaria:

   - Como el monitoreo del nivel del tanque del ventilador para garantizar la comodidad y seguridad del tratamiento del paciente.

6. Construcción:

   - Como el monitoreo del nivel del tanque de almacenamiento de agua, para garantizar que el suministro de agua y el drenaje funcionen normalmente.

 Cómo elegir el sensor de nivel de agua adecuado

Para elegir el sensor de nivel de agua adecuado es necesario tener en cuenta los siguientes factores:

1. Rango de medición: de acuerdo con la aplicación real de los cambios en el nivel del agua en el rango de selección del rango de sensor apropiado.

2. Requisitos de precisión: seleccione el tipo de sensor apropiado según la necesidad de precisión de la medición.

3. Condiciones ambientales: considere si el sensor puede funcionar de manera estable en condiciones ambientales específicas, como temperatura, humedad, corrosión, etc.

4. Comodidad de instalación: elija el sensor que sea fácil de instalar y mantener.

5. Rentabilidad: Seleccione sensores rentables según el presupuesto.

A través de la consideración integral de los factores anteriores, puede asegurarse de que el sensor de nivel de agua sea el más adecuado para los requisitos de aplicación específicos, a fin de lograr un monitoreo y control del nivel de agua eficiente y preciso.

 Resumir:

Los sensores de nivel de agua se adaptan a diferentes entornos y necesidades mediante diversos principios de funcionamiento, como el contacto físico (flotador, impedancia), la medición sin contacto (ultrasónica, radar) y los cambios en las propiedades físicas (presión, capacitancia). Desempeñan un papel importante en la automatización, la monitorización remota y las alertas de seguridad, garantizando la precisión y la seguridad en el control de todo tipo de procesos, desde el consumo doméstico de agua hasta los industriales. La elección del sensor de nivel de agua adecuado requiere considerar factores como la precisión de la medición, las condiciones ambientales, la facilidad de instalación y la rentabilidad.
