Principio de funcionamiento, función y análisis técnico de los sensores de lluvia

Sensores de lluvia NiuBoL: principio de funcionamiento, función y comparación técnica

I. Definición esencial y función de los sensores de lluvia

1. Definición

Un sensor de lluvia es un instrumento de precisión que convierte las precipitaciones naturales en señales eléctricas reconocibles y transmisibles. Es un componente central de las estaciones meteorológicas automáticas y de los sistemas de monitoreo hidrológico.

2. Función esencial

El papel de los sensores de lluvia va mucho más allá de la simple medición: constituyen un soporte crítico de datos en la sociedad moderna:

• Prevención de desastres y alerta temprana: Monitoreo en tiempo real de la intensidad y acumulación de precipitaciones, proporcionando datos precisos y rápidos para los sistemas de alerta de inundaciones, crecidas repentinas y anegamientos urbanos.

• Gestión de recursos hídricos: Ofrece base científica para la programación de embalses, gestión de cuencas y recarga de acuíferos, optimizando la asignación y uso de los recursos hídricos.

• Meteorología e investigación climática: Suministra datos pluviométricos a largo plazo para análisis de modelos climáticos, mejora de la precisión de los pronósticos y estudios sobre el cambio climático.

• Agricultura de precisión:

• Mejora la eficiencia del riego: permite a los agricultores conocer exactamente las lluvias naturales, evitando sobre- o sub-riego, ahorrando agua y energía.

• Orienta las actividades agrícolas: ayuda a elegir variedades adaptadas al régimen pluviométrico local y a determinar los mejores momentos de siembra y fertilización, aumentando el rendimiento.

• Reduce riesgos de inundación: alerta temprana de lluvias intensas localizadas para guiar drenaje y medidas de protección.

II. Principios de funcionamiento y análisis estructural de los principales sensores de lluvia

Con el avance tecnológico, los tipos de sensores de lluvia se han diversificado. Actualmente predominan dos grandes categorías: el pluviómetro de cuchara basculante (mecánico) y el pluviómetro piezoeléctrico (electrónico/óptico).

1. Pluviómetro de cuchara basculante (ejemplo NBL-W-RS)

El pluviómetro de cuchara basculante es un sensor clásico basado en medición volumétrica mecánica y sigue siendo el dispositivo de medición de precipitaciones más utilizado.

Estructura y principio:

• Recogida y conducción: El agua entra por el embudo (diámetro Φ200 ± 0,6 mm) al cilindro superior.

• Núcleo de medición: El agua fluye a una cuchara basculante dividida en dos compartimentos triangulares de igual volumen, formando una estructura mecánica biestable.

• Señal de pulso: Al llenarse un compartimento (equivalente a 0,2 mm o 0,5 mm), la cuchara pierde el equilibrio, bascula rápidamente, se vacía y el otro compartimento comienza a llenarse.

• Salida de señal: Un imán en la pared lateral pasa por un reed switch, cerrándolo momentáneamente y emitiendo una señal de pulso.

• Cálculo de datos: El datalogger cuenta los pulsos; la precipitación total se obtiene acumulando pulsos.

Características técnicas del NBL-W-RS:

• Resolución: 0,2 mm

• Precisión: ±4 % (prueba estática)

• Ventajas: tecnología madura, estructura simple, funcionamiento estable, fácil mantenimiento, precio moderado

• Desventajas: requiere instalación estrictamente horizontal; posible pequeño error por desborde en lluvias muy intensas

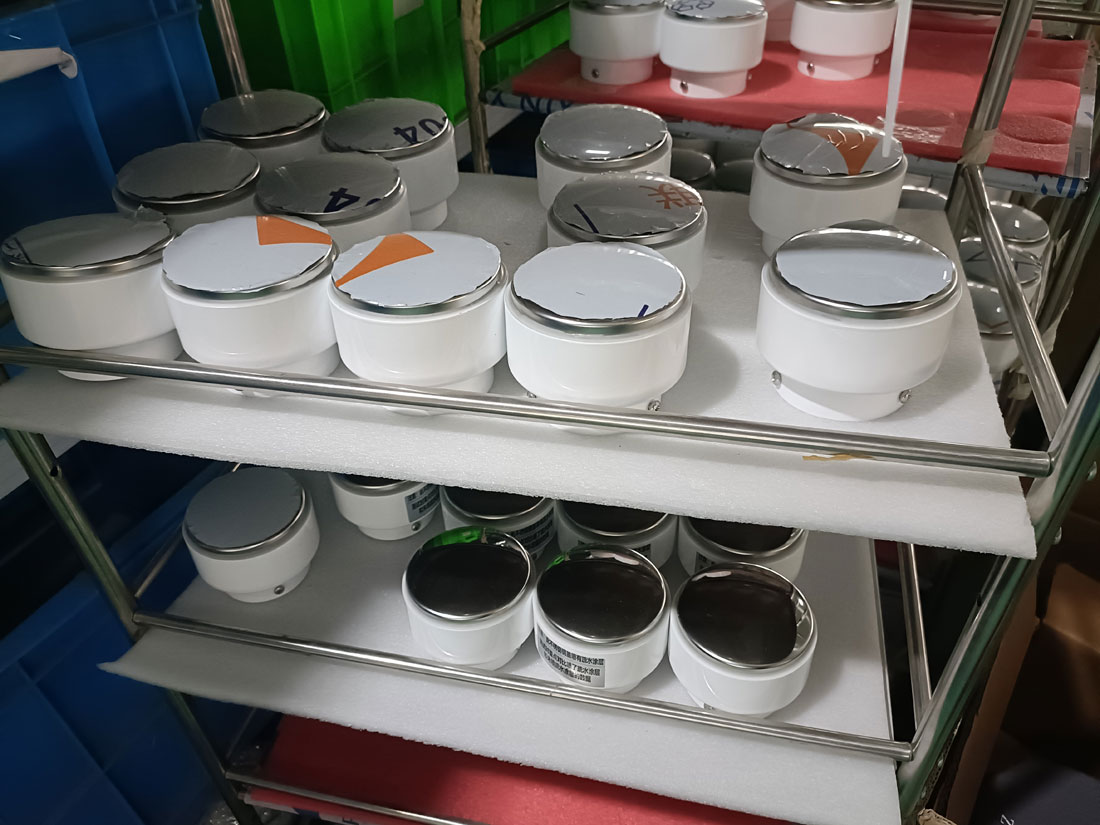

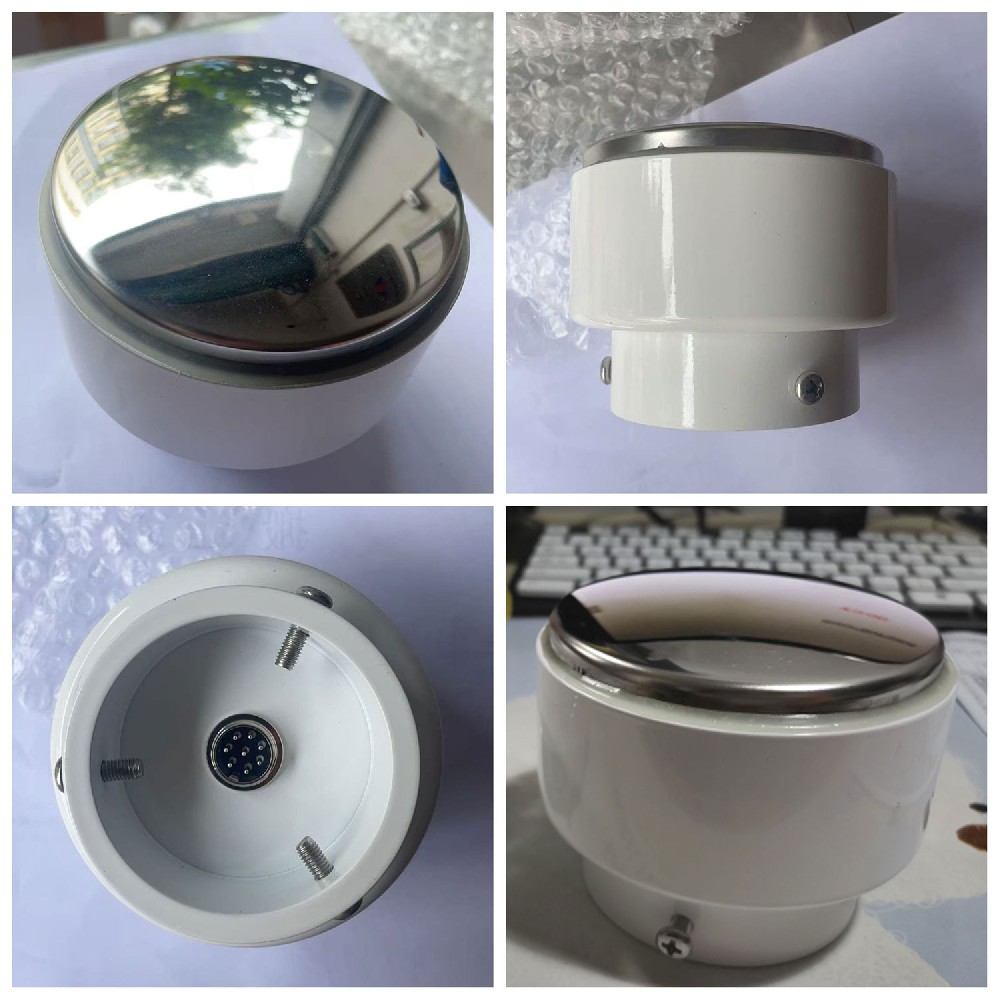

2. Pluviómetro piezoeléctrico (ejemplo NBL-W-PRS)

El pluviómetro piezoeléctrico es un sensor de nueva generación basado en la medición de energía cinética electrónica, representando la dirección hacia alta precisión y cero mantenimiento.

Estructura y principio:

• Detección cinética: La superficie contiene cerámica piezoeléctrica u otros sensores de impacto de alta precisión.

• Impacto de gotas: Las gotas caen a velocidad terminal y golpean la placa sensora.

• Conversión de señal: La energía cinética se convierte en señal eléctrica. Con la fórmula P = m×v se deduce la masa y diámetro de cada gota.

• Cálculo de datos: Un procesador integrado de alto rendimiento (32 bits industrial) reconoce, cuenta e integra en tiempo real todas las señales, obteniendo cantidad, intensidad y distribución de tamaño de gotas.

Características técnicas del NBL-W-PRS:

• Resolución: 0,01 mm (superior)

• Rango de medición: intensidad 0–8 mm/min

• Ventajas:

• Alta precisión y sensibilidad: detecta gotas individuales

• Sin mantenimiento: diseño curvo con recubrimiento antiadherente, autolimpiable

• Instalación fácil: sin exigencia estricta de nivelación

• Mayor durabilidad: sin piezas móviles

• Desventaja: precio generalmente superior al tipo de cuchara

III. Instalación y mantenimiento del pluviómetro de cuchara NBL-W-RS

1. Pasos clave de instalación

• Selección del lugar: Zona abierta sin obstáculos altos que bloqueen el embudo.

• Nivelación precisa: Ajustar los tres tornillos de la base hasta centrar perfectamente la burbuja; cualquier inclinación provoca desequilibrio y afecta la precisión.

• Fijación y montaje: Montar y fijar el sensor, apretar tornillos de expansión.

• Comprobación inicial: Cortar la brida de nylon del embudo. Inyectar 60–70 mm de agua y verificar que la lectura coincida.

2. Mantenimiento y precauciones

• Limpieza regular: al menos trimestral, retirar polvo, hojas, sedimentos e insectos del embudo y filtro.

• Protección de la cuchara: limpiar paredes internas solo con agua limpia o detergente diluido — nunca tocar con dedos ni trapo para evitar grasa o rayones.

• Protección invernal: en periodos de heladas, parar uso y guardar en interior.

IV. Fallos comunes y solución de problemas (tipo cuchara basculante)

Preguntas frecuentes

1. ¿Cuál es la principal diferencia entre pluviómetro de cuchara y piezoeléctrico?
R: El de cuchara usa medición volumétrica mecánica (conteo de pulsos) y requiere nivelación. El piezoeléctrico usa energía cinética (cálculo electrónico), sin nivelación, mayor resolución pero mayor costo.

2. ¿Por qué el NBL-W-PRS piezoeléctrico no necesita nivelación física?
R: Calcula la precipitación midiendo la energía cinética de las gotas que golpean verticalmente la placa. La fuerza es independiente del ángulo (o corregida por software).

3. ¿Qué significan las resoluciones 0,2 mm y 0,01 mm?
R: Cuanto menor, mayor precisión. 0,2 mm = una señal cada 0,2 mm; 0,01 mm = detección hasta 0,01 mm.

4. ¿Puede medir nieve un pluviómetro de cuchara?
R: Los modelos estándar no miden nieve sólida. Se necesita calentador o pluviómetro de pesaje que derrita la nieve.

5. ¿Por qué hay que cortar la brida de nylon del embudo en el NBL-W-RS?
R: Fija la cuchara durante el transporte. Si no se corta, la cuchara no bascula y el equipo queda inoperativo.

6. ¿Cómo proteger el sensor de rayos en campo abierto?
R: Instalar protectores contra sobretensiones en líneas de alimentación y señal, y conectar a tierra carcasa y poste.

7. ¿Cómo se transmiten los datos al centro de monitoreo?
R: Mediante datalogger y módulo de comunicación integrado — normalmente RS485 local o GPRS/4G inalámbrico a plataforma cloud o centro hidrológico.

8. ¿Funciona a bajas temperaturas?
R: El NBL-W-PRS de -40 a 80 °C. Los de cuchara normalmente de 0 a 50 °C.

9. ¿Qué significa intensidad 0–4 mm/min?
R: Rango de medición precisa. 4 mm/min es lluvia torrencial.

10. ¿Para qué sirve el diseño curvo en los piezoeléctricos?
R: Minimiza adherencia de gotas y suciedad, autolimpiable con la lluvia, reduciendo mantenimiento.

11. ¿Qué certificaciones tiene NiuBoL?
CE, ISO9001, RoHS y certificados nacionales de calibración meteorológica reconocidos.

Conclusión

Los sensores de lluvia NiuBoL ofrecen soluciones eficientes y precisas de monitoreo de precipitaciones para meteorología, hidrología y agricultura mediante diferentes tecnologías.

NBL-W-RS de cuchara basculante: estabilidad madura y excelente relación calidad-precio, ideal para redes de monitoreo fiables a largo plazo.

NBL-W-PRS piezoeléctrico: sin mantenimiento, alta resolución, sin necesidad de nivelación, perfecto para entornos exigentes o con mínima necesidad de mantenimiento.

Sea cual sea el tipo, los sensores de lluvia digitalizan y visualizan las precipitaciones — un elemento crítico — proporcionando una sólida base de datos para responder eficazmente al cambio climático y usar racionalmente los recursos hídricos.

¿Estás más interesado actualmente en el modelo de cuchara (NBL-W-RS) o en el piezoeléctrico (NBL-W-PRS)? Puedo enviarte una tabla comparativa detallada para ayudarte a elegir.
