Anemómetro ultrasónico 3D: solución de medición precisa del viento en 3D

Anemómetro Ultrasónico 3D NiuBoL — Solución de Medición Precisa del Viento 3D

Resumen del Anemómetro Ultrasónico 3D

Desde la invención del anemómetro de cazoletas en la Europa del siglo XVIII, los sensores mecánicos de velocidad y dirección del viento han jugado un papel clave en el monitoreo meteorológico. Sin embargo, las limitaciones inherentes de los componentes mecánicos — como umbrales de arranque altos, costos de mantenimiento elevados y vida útil corta — continúan restringiendo las necesidades de monitoreo de precisión moderna y de investigación científica.

Para superar estas restricciones, NiuBoL introduce el Anemómetro Ultrasónico 3D. Basado en el principio de que la velocidad de propagación ultrasónica varía con el flujo de aire, este dispositivo elimina el movimiento mecánico, permitiendo una medición del viento 3D completa sin inercia. Captura con precisión brisas ligeras y dinámicas de flujo de aire complejas incluso en condiciones de viento cero, proporcionando soporte de datos confiable para la investigación de campos de viento, monitoreo ambiental y seguridad industrial.

 Principio de Funcionamiento del Anemómetro Ultrasónico 3D

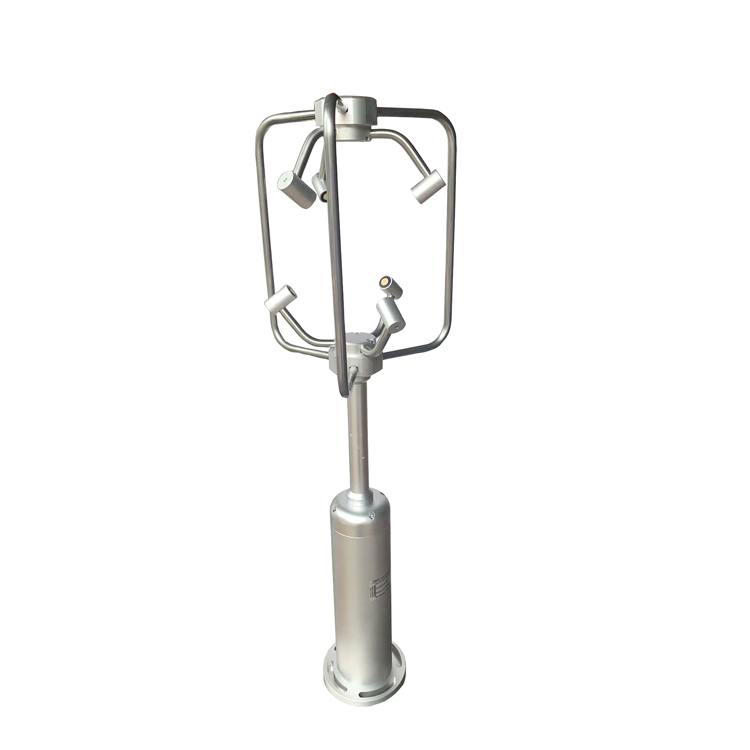

El anemómetro ultrasónico 3D utiliza el método de tiempo de vuelo (TOF). Seis transductores ultrasónicos dispuestos en espacio 3D emiten y reciben ondas sonoras, midiendo la diferencia de tiempo de propagación a través del aire. El viento afecta el tiempo de viaje de las ondas — más rápido a favor del viento, más lento en contra. El dispositivo calcula el vector de viento completo a partir de las mediciones a lo largo de tres ejes (X, Y, Z), incluyendo:

- Velocidad de viento resultante

- Dirección del viento horizontal

- Dirección del viento vertical

- Componentes de velocidad de viento de los ejes X/Y/Z

Además, deriva la temperatura virtual (de la velocidad del sonido) para un análisis atmosférico completo.

 Funciones Principales y Ventajas Técnicas del Anemómetro Ultrasónico 3D

1. Adquisición Sincrónica Multi-Parámetros

   Recolecta simultáneamente velocidad de viento 3D, dirección horizontal/vertical y temperatura sónica. Dimensionalidad completa de datos asegura integridad y validez científica para aplicaciones en meteorología, energía eólica e investigación.

2. Monitoreo Sin Puntos Ciegos a 360°

   Disposición de sonda 3D cubre todas las direcciones espaciales sin zonas muertas. A diferencia de los anemómetros mecánicos, no requiere velocidad de viento de arranque y detecta con precisión micro-brisas o condiciones calmas.

3. Larga Vida Útil & Sin Mantenimiento

   Sin partes móviles, sin fricción o desgaste — mantiene la precisión con el tiempo. Elimina calibraciones o mantenimientos frecuentes en sitio, reduciendo significativamente los costos de O&M para monitoreo continuo a largo plazo.

4. Protección Ambiental Robusta

   Carcasa totalmente metálica con recubrimiento anticorrosión resiste lluvia, humedad, rocío salino y exposición UV. Ideal para despliegue exterior sostenido, costero o industrial.

5. Operación Simple & Instalación Fácil

No se requiere calibración compleja. Montar en un poste, conectar cableado — despliegue completable por una persona en minutos. Perfecto para sitios remotos o de gran altitud.

6. Medición de Alta Precisión

   - Velocidad de Viento Resultante: 0–60 m/s, ±(0.5 + 3% FS), resolución 0.01 m/s

   - Dirección Horizontal: 0–359°, ±3°, resolución 1°

   - Dirección Vertical: -90–90°, ±3°, resolución 1°

   - Velocidad de Viento Ejes X/Y/Z: -60–60 m/s, ±(0.5 + 3% FS), resolución 0.01 m/s

   Adecuado para estudios de campos de viento de precisión, análisis de flujo de aire urbano, O&M de parques eólicos y entornos industriales.

Campos de Aplicación del Anemómetro Ultrasónico 3D

- Observación Meteorológica: Datos de campo de viento de alta precisión para monitoreo y investigación meteorológica.

- O&M de Energía Eólica: Datos de viento 3D optimizan el diseño de turbinas, evaluación energética y eficiencia operativa.

- Monitoreo Ambiental: Analiza flujos de aire, dispersión de contaminantes y entornos eólicos urbanos.

- Seguridad Industrial: Monitorea vientos en altura y cambios de flujo de aire para prevenir riesgos en instalaciones sensibles al viento.

- Transporte: Monitoreo de condiciones de viento en aeropuertos, puertos y rutas marítimas para seguridad operativa.

- Investigación Científica & Educación: Datos precisos para laboratorios, investigación universitaria y demostraciones educativas.

 Especificaciones Técnicas del Anemómetro Ultrasónico 3D

Elementos de monitoreo: velocidad de viento sintética, dirección del viento horizontal, dirección del viento vertical, velocidad de viento vectorial ejes X/Y/Z

Plataforma de Gestión & Aplicaciones de Datos

El anemómetro ultrasónico 3D se integra con la Plataforma Cloud NiuBoL, ofreciendo:

- Visualización en tiempo real (velocidad de viento, dirección, temperatura sónica, componentes vectoriales X/Y/Z)

- Análisis de tendencias históricas y exportación de datos

- Alertas de anomalías y advertencias tempranas

- Interfaz API para integración de sistemas de terceros

Los usuarios pueden evaluar rápidamente las condiciones de campo de viento, optimizar la colocación de turbinas, apoyar el análisis de entornos eólicos urbanos o anticipar riesgos industriales.

 Preguntas Frecuentes (FAQ)

1. ¿En qué se diferencia el anemómetro ultrasónico 3D de los tradicionales mecánicos?

   Los sensores mecánicos dependen de cazoletas o veletas, sufriendo velocidad de arranque alta, desgaste y mantenimiento frecuente. La versión ultrasónica no tiene partes móviles, arranca a velocidad de viento cero, ofrece mayor precisión y es libre de mantenimiento.

2. ¿Es adecuado para uso exterior a largo plazo?

   Sí — carcasa totalmente metálica con tratamiento anticorrosión resiste lluvia, humedad, rocío salino y UV para operación en todas las condiciones.

3. ¿Cómo se obtienen los datos de vector de viento 3D?

   Tres pares de transductores ultrasónicos miden componentes de ejes X/Y/Z; la síntesis vectorial calcula velocidad total y direcciones horizontal/vertical.

4. ¿Es compleja la instalación? ¿Requiere profesionales?

   Simple: fijar a un poste y conectar cableado. Sin soldadura o configuración avanzada — no expertos pueden desplegar rápidamente.

5. ¿Qué transmisión de datos e interfaces se soportan?

   Salida RS485 con protocolo MODBUS estándar (9600 bps), compatible con sistemas de adquisición de datos comunes.

6. ¿Requiere calibración frecuente?

   No — diseño sin movimiento asegura estabilidad a largo plazo sin calibración rutinaria.

7. ¿Puede usarse para investigación y educación?

   Absolutamente — proporciona datos de viento de alta precisión para estudios de campos de viento, análisis ambiental y enseñanza en laboratorio.

8. ¿Para qué escenarios es adecuado?

   Meteorología, O&M eólico, entornos eólicos urbanos, seguridad industrial, transporte e investigación/educación que requieran datos de viento precisos.

9. ¿Son confiables los datos a velocidad de viento cero?

   Sí — opera de manera estable en condiciones calmas, capturando con precisión micro-brisas — evitando lagunas de datos comunes en sensores mecánicos.

10. ¿Cuál es la vida útil esperada?

    Sin desgaste mecánico asegura precisión estable por años de uso continuo con costos mínimos de O&M.

 Resumen

El Anemómetro Ultrasónico 3D NiuBoL aprovecha principios ultrasónicos innovadores para ofrecer velocidad de arranque de viento cero, sin desgaste mecánico y medición de vector de viento 3D completa, mejorando dramáticamente la precisión y confiabilidad del monitoreo. Robusto, libre de mantenimiento y fácil de instalar, destaca en observación meteorológica, operaciones de parques eólicos, monitoreo ambiental, seguridad industrial e investigación científica.

Con alta precisión, multi-parámetros y detección omnidireccional, NiuBoL establece un nuevo estándar en anemometría moderna — impulsando el monitoreo del viento hacia la inteligencia, precisión y eficiencia de costos mientras proporciona una base de datos sólida para investigación, industria y decisiones operativas.

Hoja de Datos del Anemómetro Ultrasónico 3D

Hoja de Datos del Anemómetro Ultrasónico 3D.pdf
