¿Qué es un sensor de precipitación?

Descripción general de los sensores de precipitación

Un sensor de precipitación , también conocido como sensor de lluvia o pluviómetro, es un instrumento hidrometeorológico que se utiliza para medir la cantidad de lluvia en la naturaleza. Es capaz de convertir la cantidad de lluvia recogida en una señal digital para facilitar la transmisión, el procesamiento, el registro y la visualización de datos. Estos sensores son vitales para la investigación meteorológica, la gestión de los recursos hídricos, la planificación agrícola, la alerta de inundaciones y la vigilancia ambiental.

Existen varios tipos de sensores de precipitación en el mercado, cada uno con diferentes principios de funcionamiento y características de aplicación. A continuación, se presentan algunos de los tipos más comunes :

1. Pluviómetro:

   - Tipo: generalmente se refiere a varios tipos de sensores de lluvia.

   - Características: Estructura sencilla, funciona recogiendo y midiendo la cantidad total de precipitación.

2. Sensor óptico de lluvia:

   Principio de funcionamiento: Detecta la precipitación mediante un haz de luz. Cuando una gota de lluvia atraviesa el haz de luz, cambia la intensidad o trayectoria de la luz, detectando así la lluvia.

   - Características: Puede detectar el tamaño y la velocidad de las gotas de lluvia, y es adecuado para ocasiones donde se requieren mediciones de alta precisión.

3. Sensor de lluvia tipo pesaje:

   - Principio de funcionamiento: Mide el peso de la precipitación recogida mediante pesaje.

   - Características: capaz de proporcionar datos de precipitación muy precisos, adecuados para investigación científica y monitoreo de alta precisión.

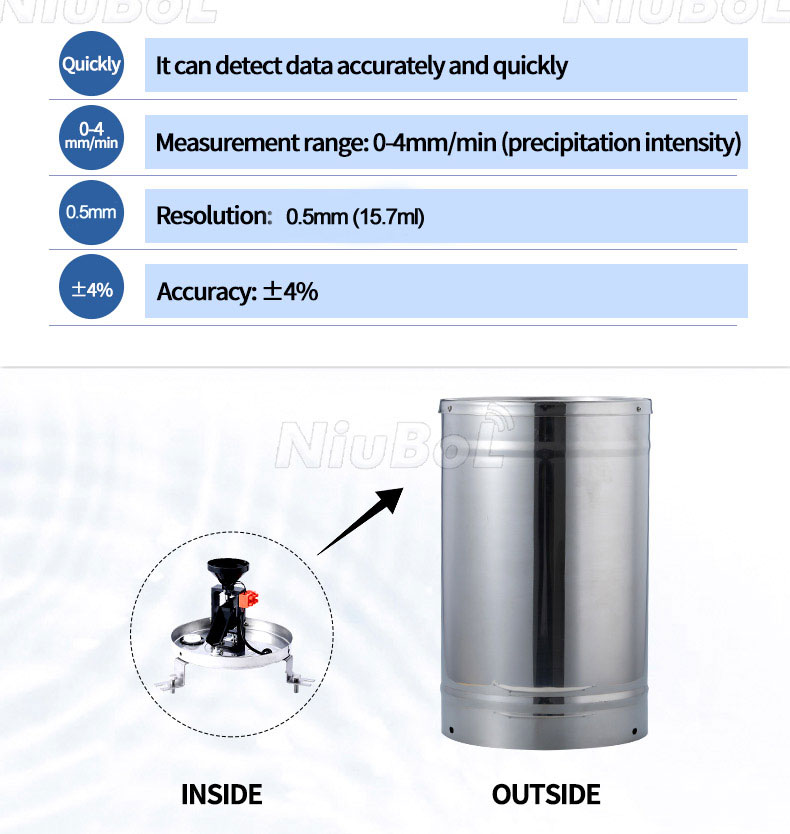

4. Sensor de lluvia del cubo basculante

El sensor de lluvia de cubeta es un tipo importante de sensor de precipitación que convierte la lluvia en información digital cuantificable mediante una estructura mecánica específica. El sensor consta principalmente de un pluviómetro, una cubeta basculante, un interruptor de láminas y otros componentes. Su principio de funcionamiento es, en líneas generales, el siguiente:

El agua de lluvia se recoge primero a través del generador de lluvia y fluye hacia el cubo basculante a través del embudo de filtro.

Cuando la cantidad de agua dentro del cucharón basculante alcanza una determinada altura (por ejemplo, 0,1 mm, 0,2 mm o 0,5 mm), el cucharón basculante perderá su equilibrio y se volcará, descargando el agua.

Cada giro del cucharón basculante genera una señal de pulso a través del interruptor de láminas, que posteriormente se transmite al sistema de adquisición de datos.

El sistema de adquisición de datos calcula la precipitación real basándose en el número de señales de pulso recibidas.

Cada tipo de sensor de precipitación tiene sus propias aplicaciones y ventajas. La elección del tipo de sensor suele depender de factores como la precisión de medición requerida, las condiciones ambientales, el coste y los requisitos de mantenimiento.

Características funcionales de los sensores de lluvia de tipo cangilón basculante

El sensor de lluvia con plataforma basculante tiene las siguientes características funcionales importantes:

1. Medición de alta precisión: Gracias al uso de una estructura mecánica y componentes electrónicos de alta precisión, el sensor de lluvia de cubeta basculante permite realizar mediciones de lluvia con alta precisión. Su resolución puede alcanzar 0,1 mm o 0,2 mm, lo que satisface las necesidades de diferentes aplicaciones.

2. Alto grado de automatización: el sensor puede completar automáticamente el proceso de recolección de precipitaciones, medición y transmisión de datos, sin intervención humana, mejorando enormemente la eficiencia y la precisión.

3. Fácil instalación y mantenimiento: La instalación del sensor de lluvia de cangilones basculantes es relativamente sencilla; solo hay que seguir las instrucciones. Además, su coste de mantenimiento es bajo, ideal para un uso prolongado en el campo.

4. Transmisión de datos conveniente: el sensor admite una variedad de sistemas de adquisición de datos que admiten el uso de transmisión de datos por cable o inalámbrica, lo que facilita que los usuarios obtengan datos de precipitación en cualquier momento.

5. Adaptable: con diseño exterior totalmente ambiental, puede resistir el mal tiempo y tiene una función de calefacción para adaptarse al entorno de baja temperatura.

6. Bajo consumo de energía y durabilidad: adecuado para entornos de trabajo de campo sin supervisión a largo plazo, con bajos requisitos de mantenimiento.

7. Fácil de digitalizar: la señal digital de salida es fácil de combinar con la tecnología de información moderna, adecuada para estaciones meteorológicas automáticas y sistemas automáticos de medición e informes hidrológicos.

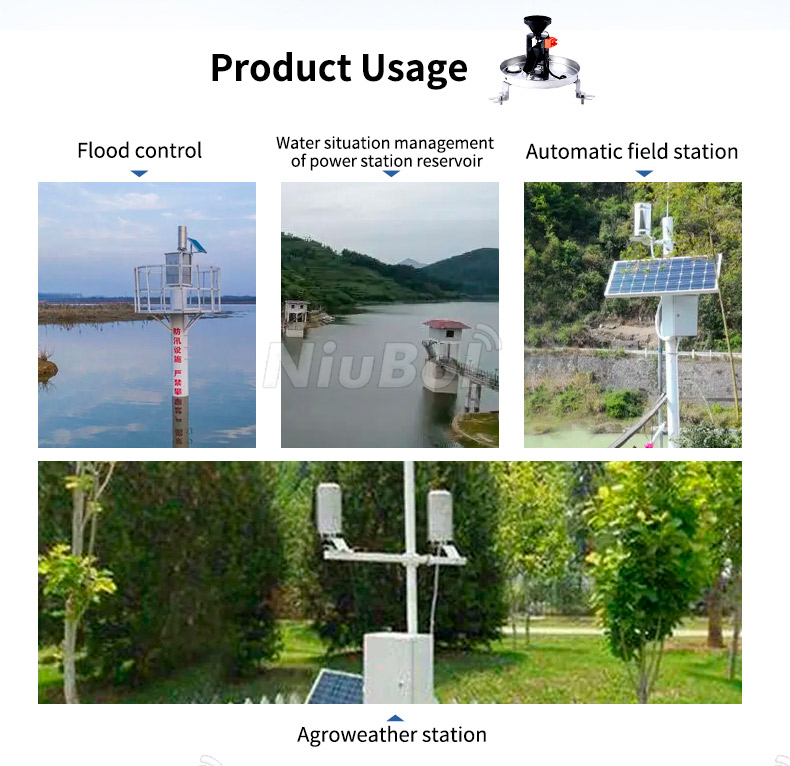

Escenarios de aplicación de sensores de precipitación

Los sensores de lluvia se utilizan ampliamente en los siguientes escenarios debido a sus características funcionales únicas:

1. Estaciones de observación meteorológica: En las estaciones de observación meteorológica, se utilizan sensores de precipitación para monitorear y registrar datos de precipitación en tiempo real, proporcionando una base importante para la predicción meteorológica y la investigación climática.

2. Estaciones de monitoreo hidrológico: En las estaciones de monitoreo hidrológico, el sensor se utiliza para monitorear la situación de las precipitaciones de ríos, lagos y otros cuerpos de agua, brindando apoyo a la toma de decisiones para la prevención de inundaciones, el alivio de sequías y la gestión de los recursos hídricos.

3. Campo agrícola: En la producción agrícola, el sensor de precipitación se puede utilizar para monitorear la precipitación de las tierras de cultivo, ayudando a los agricultores a organizar racionalmente el trabajo de riego y drenaje y mejorar el rendimiento y la calidad de los cultivos.

4. Protección del medio ambiente: en el campo de la protección del medio ambiente, el sensor se puede utilizar para monitorear el impacto de las precipitaciones en la erosión del suelo, la contaminación del agua y otros problemas ambientales, para proporcionar respaldo de datos para la toma de decisiones ambientales.

5. Prevención de inundaciones y alerta temprana: instalado en zonas propensas a inundaciones, monitoreo en tiempo real de las precipitaciones, alerta oportuna para reducir las pérdidas por desastres.

6. Tráfico y planificación urbana: proporcionar una base de datos para la gestión de los sistemas de ferrocarril, seguridad aérea y drenaje urbano.

7. Investigación científica y educación: se utiliza como equipo experimental en la investigación y enseñanza de meteorología e hidrología.

8. Monitoreo de desastres geológicos: en zonas propensas a deslizamientos de tierra y lodo, a través del monitoreo de las precipitaciones para advertir sobre posibles desastres geológicos.

En resumen, el sensor de precipitación como instrumento de medición de precipitación de alta precisión y alto grado de automatización, en los campos meteorológico, hidrológico, agrícola y de protección ambiental y otros, tiene una amplia gama de perspectivas de aplicación.
