Sistema de monitoreo meteorológico IoT: arquitectura, sensores, plataforma en la nube y casos de uso

Un sistema de monitoreo meteorológico IoT es una plataforma de monitoreo, transmisión remota y análisis de datos en tiempo real construida sobre redes de sensores, comunicación por Internet y procesamiento de datos en la nube.Envía información recopilada por sensores meteorológicos a una nube o plataforma de servidor, realiza almacenamiento y análisis y entrega datos a terminales web, móviles o de cliente para su conocimiento, detección y advertencia automática.

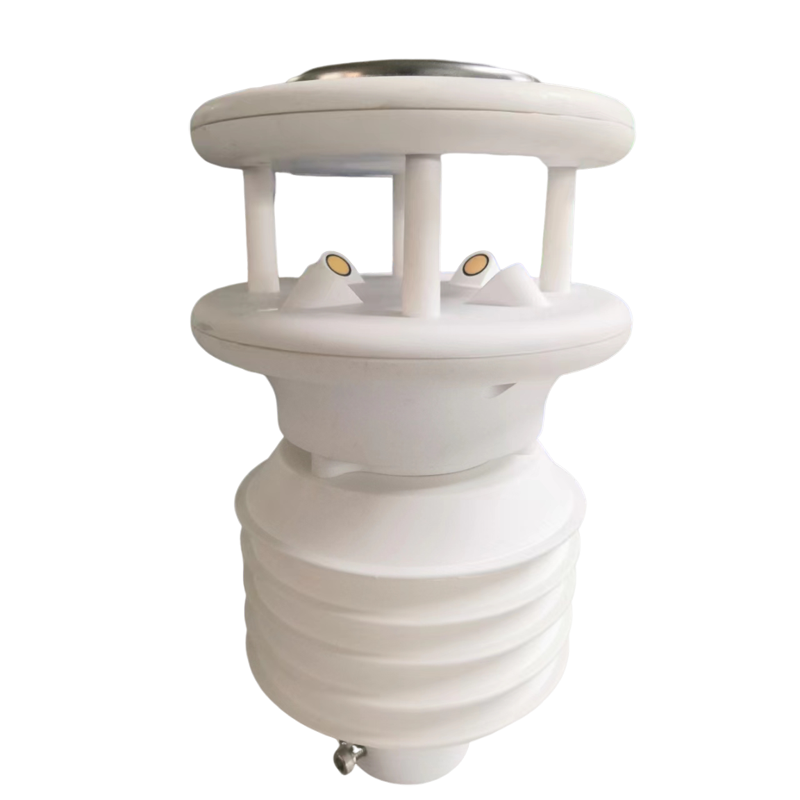

Las estaciones meteorológicas NiuBoL IoT utilizan un diseño modular. Un proyecto puede incluir sensores, colector, sistema de energía, sistema de comunicación, plataforma de software y estructura mecánica. Dependiendo de la aplicación, la estación puede recolectar temperatura, humedad, presión, lluvia, luz, radiación, temperatura del suelo, humedad del suelo, pH del suelo, EC del suelo, CO2, PM2.5 y PM10.

Arquitectura de un sistema de monitoreo meteorológico IoT

El sistema normalmente incluye nodos de estación meteorológica, plataforma en la nube, servidor y cliente. Los nodos de la estación recopilan datos de los sensores. La plataforma en la nube recibe datos de cada nodo y los almacena en una base de datos. El cliente muestra datos y envía solicitudes de consulta cuando los usuarios necesitan registros históricos, informes o estado de la estación.Esta estructura permite gestionar muchas estaciones desde un solo andén.

Por qué es importante la arquitectura IoT

Las estaciones meteorológicas tradicionales pueden recopilar datos locales, pero la arquitectura IoT hace que los datos sean más fáciles de gestionar en múltiples puntos. Admite datos heterogéneos de múltiples fuentes, configuración remota, análisis automático y diferentes modos de servicio para diferentes usuarios.Para proyectos con granjas, carreteras, parques industriales, plantas solares o sitios de investigación, esta escalabilidad suele ser más importante que la cantidad de sensores en una sola estación.

Compatibilidad de comunicación y protocolo

A nivel de campo, los sensores pueden utilizar RS485 / Modbus o interfaces específicas de la estación. A nivel de red, la estación utiliza comunicación inalámbrica o por cable para enviar datos al servidor.El integrador debe confirmar la configuración de la dirección, el intervalo de datos, la API de la nube, los requisitos de la base de datos local, el acceso del cliente, los permisos del usuario y si el sistema debe interactuar con una plataforma existente.

Referencia de configuración técnica

Escenarios de aplicación

Monitoreo inteligente de múltiples parcelas de agricultura

Desafío del sitio:Las granjas suelen tener varias parcelas con diferente humedad del suelo, precipitaciones, exposición al viento y riesgo de heladas. Una única visualización local no puede admitir la comparación entre gráficos ni la toma de decisiones remota.

Esquema de integración del sistema:Implemente estaciones meteorológicas IoT en parcelas representativas, conecte sensores climáticos y de suelo a cada host de estación y cargue datos en una plataforma en la nube con nombres de estaciones, unidades de parámetros y umbrales de alarma unificados.

Valor de usuario:Los administradores de fincas pueden comparar microclimas, revisar registros de riego, recibir alertas de heladas o lluvias y tomar decisiones de campo sin visitar cada parcela manualmente.

Monitoreo de activos energéticos y granjas solares

Desafío del sitio:La generación solar y el rendimiento de los equipos exteriores se ven afectados por la radiación solar, el viento, las precipitaciones, la temperatura y la humedad. Sin datos meteorológicos locales, la generación anormal de energía es más difícil de explicar.

Esquema de integración del sistema:Integre sensores de radiación, temperatura, humedad, viento y lluvia en las estaciones meteorológicas IoT y luego envíe los datos de la estación al propietario's plataforma o exportarlo para compararlo con los registros de producción de energía.

Valor de usuario:Los operadores pueden separar los cambios de rendimiento relacionados con el clima de las fallas del equipo y mejorar la planificación del mantenimiento con evidencia ambiental específica del sitio.

Advertencia meteorológica para carreteras, puentes y transporte

Desafío del sitio:Los proyectos de transporte pueden incluir puntos remotos donde el viento, las precipitaciones y la temperatura cambian rápidamente. La inspección manual no puede proporcionar advertencias oportunas en rutas largas.

Esquema de integración del sistema:Instale estaciones meteorológicas IoT a lo largo de tramos clave de carreteras, puentes o áreas expuestas. Utilice comunicación celular o por cable para cargar datos a una plataforma central con reglas de alarma para viento, lluvia y temperatura.

Valor de usuario:Los administradores de carreteras pueden identificar puntos de riesgo locales, emitir advertencias y revisar eventos climáticos después de incidentes o períodos climáticos severos.

Red de Datos Ambientales de Parques Industriales

Desafío del sitio:Los eventos de dispersión de polvo, olores y gases en los parques industriales deben interpretarse con datos locales de viento y clima. Es posible que un solo punto meteorológico no represente todo el parque.

Esquema de integración del sistema:Construya una red de estaciones meteorológicas IoT en límites, áreas de proceso y direcciones sensibles. Integre datos de viento, presión, temperatura, humedad y PM opcionales en una plataforma compartida.

Valor de usuario:Los equipos medioambientales pueden comparar los datos de la estación, rastrear la dirección del evento y respaldar las quejas o la revisión del cumplimiento con el contexto meteorológico con marca de tiempo.

Redes de Investigación y Observación Distribuida

Desafío del sitio:Los proyectos de investigación suelen requerir datos comparables de muchas estaciones durante largos períodos. Unidades, nombres de estaciones o formatos de exportación inconsistentes reducen el valor del conjunto de datos.

Esquema de integración del sistema:Utilice configuraciones de estación IoT estandarizadas, denominación de parámetros consistente, intervalos de informes sincronizados y registros históricos exportables. Registre los metadatos de instalación para cada estación.

Valor de usuario:Los investigadores pueden gestionar conjuntos de datos de varios sitios, reducir la recopilación manual de datos y mantener un registro de observaciones a largo plazo más claro.

Guía de selección para proyectos IoT

Comience por definir la cantidad de estaciones, la lista de sensores, el intervalo de datos, los usuarios de la plataforma y la futura expansión. Un proyecto pequeño puede necesitar una estación con una pantalla sencilla. Un proyecto de red puede necesitar docenas de estaciones, acceso basado en roles, conexión API, reglas de alarma y política de retención de bases de datos.El comprador debe dejar claros estos requisitos de plataforma antes de seleccionar el hardware.

Notas de Integración y Aceptación

La aceptación debe cubrir el hardware y software de la estación. Verifique el valor de cada sensor, el intervalo de carga de datos, la visualización de la plataforma, el mapa de la estación, los registros históricos, la función de alarma, la cuenta de usuario, el archivo de exportación y la recuperación de la comunicación después de una interrupción del suministro eléctrico. Para proyectos de estaciones múltiples, las reglas de denominación y las unidades de parámetros deben ser coherentes desde el principio.

Preguntas sobre arquitectura de datos antes de la compra

Antes de comprar un sistema de monitoreo meteorológico IoT, los compradores deben decidir dónde se almacenarán los datos, quién puede acceder a ellos, cuánto tiempo se deben conservar los registros, si se necesitan alarmas y si los datos deben exportarse o conectarse a otra plataforma.Estas decisiones de software afectan la selección de hardware porque los hosts de estación, los módulos de comunicación y los protocolos deben soportar el flujo de trabajo requerido.

Otra decisión clave es el intervalo de presentación de informes. Es posible que una estación utilizada para el seguimiento general de las tendencias agrícolas no necesite el mismo intervalo que una estación de alerta de desastres. Intervalos más cortos crean más datos y pueden aumentar la demanda de energía y comunicaciones. El intervalo correcto debe coincidir con el tiempo de respuesta requerido por el proyecto.

Errores comunes de la estación meteorológica IoT

Un error es centrarse únicamente en el nodo sensor e ignorar el funcionamiento de la plataforma. Si la plataforma no puede gestionar los nombres de las estaciones, las ubicaciones de los mapas, las alarmas, los roles de los usuarios y la exportación histórica, la red se vuelve difícil de operar a medida que crece. Otro error es utilizar unidades o nombres de parámetros inconsistentes entre las estaciones, lo que dificulta el análisis posterior.

Para proyectos remotos, se debe probar la recuperación de la comunicación. Después de una interrupción del suministro eléctrico o una señal débil, la estación debe reanudar la carga o almacenar datos localmente según la configuración. La aceptación debe incluir este comportamiento de recuperación porque las estaciones remotas suelen ser difíciles de visitar rápidamente.

Vista de adquisiciones: plataforma primero o sensor primero

Los proyectos meteorológicos IoT a menudo fracasan cuando los compradores seleccionan primero los sensores y luego el flujo de trabajo de la plataforma. Para proyectos de múltiples estaciones, generalmente es mejor definir primero las necesidades de la plataforma: cuentas de usuario, mapa de estaciones, alarmas, formato de exportación, acceso API y retención de datos. Una vez que estos requisitos estén claros, la selección de sensores y puertas de enlace se vuelve más fácil.

El proveedor también debe aclarar si los datos se almacenan en un servidor en la nube, en un servidor local o en ambos. Algunos clientes industriales o de investigación necesitan control de bases de datos locales, mientras que los proyectos agrícolas y de campus pueden preferir el acceso a la nube. Esta decisión afecta los módulos de comunicación, la implementación de software y la responsabilidad del servicio a largo plazo.

Requisitos operativos para redes de múltiples nodos

Cuando un sistema de monitoreo meteorológico IoT incluye muchas estaciones, las reglas operativas se vuelven importantes. Cada estación debe tener un nombre claro, ubicación, lista de parámetros, intervalo de informes y registro de mantenimiento. Si una estación se desconecta, la plataforma debería hacer visible el estado.Si falla un sensor, el usuario debería poder distinguir los datos faltantes de un evento meteorológico real.

La planificación de la red también es importante. Las granjas, montañas, carreteras y sitios de energía remotos pueden tener una señal débil, energía inestable o acceso de mantenimiento difícil. La estación debe admitir comunicación adecuada, respaldo de batería y lógica de recuperación. Estos detalles deben discutirse antes de implementar el sistema.

Aceptación de proyectos meteorológicos basados ​​en la nube

La aceptación debe incluir comprobaciones tanto de hardware como de plataforma. Verifique las lecturas de los sensores, el intervalo de carga, el mapa de la estación, la cuenta de usuario, la notificación de alarma, la consulta histórica, el archivo de exportación, el estado del dispositivo y la recuperación de la comunicación. Para proyectos conectados a otra plataforma, pruebe la interfaz antes de la entrega final.

Modelo de mantenimiento para estaciones meteorológicas conectadas

Los sistemas IoT necesitan tanto mantenimiento en campo como mantenimiento de plataforma. El mantenimiento de campo cubre sensores, energía, gabinete y estructura de montaje. El mantenimiento de la plataforma cubre el acceso a la cuenta, los nombres de las estaciones, el almacenamiento de datos, la configuración de las alarmas y el estado de la comunicación. Si no se asignan estas responsabilidades, un pequeño problema fuera de línea puede convertirse en una gran falta de datos.

Para proyectos de red, el propietario también debe decidir con qué frecuencia se revisa el estado de la estación. Una verificación semanal del estado del dispositivo puede encontrar baterías débiles, estaciones fuera de línea o valores anormales de los sensores antes de que afecten los informes.

Un documento final del proyecto debe registrar la dirección del servidor, las identificaciones de las estaciones, los registros de los sensores, el intervalo de informes, las funciones de los usuarios, las reglas de alarma, el formato de exportación de datos y los contactos de mantenimiento. Esta documentación facilita mucho la futura expansión y la resolución de problemas.

Al comparar las soluciones IoT, los compradores deben preguntar si el proveedor puede admitir tanto la resolución de problemas de hardware como la configuración de la plataforma. Estas dos capacidades de soporte son igualmente importantes después de la implementación. El comprador también debe confirmar si los datos se pueden exportar si el proyecto cambia posteriormente de plataforma de software.

Esto también protege al comprador de quedar atrapado en un sistema que no puede soportar futuros requisitos de integración o generación de informes.

Cuando un sistema de monitoreo meteorológico IoT es la elección correcta

Un sistema de monitoreo meteorológico IoT es la elección correcta cuando el proyecto tiene sitios remotos, estaciones múltiples, usuarios de plataformas, requisitos de alarma o registros de datos a largo plazo. Es menos necesario cuando el usuario sólo necesita lecturas ocasionales en el sitio. El comprador debe decidir si el valor proviene del propio sensor o del flujo de trabajo de datos conectado.

Para los integradores, la principal intención de búsqueda detrás de los proyectos de estaciones meteorológicas IoT no suele ser sólo la medición del tiempo. Se trata de gestión remota, almacenamiento en la nube, comparación de múltiples nodos, acceso móvil y monitoreo escalable. Por lo tanto, el artículo explica la arquitectura, la plataforma, la comunicación y la aceptación en lugar de enumerar únicamente los sensores.

Preguntas frecuentes sobre la decisión del proyecto

P1: ¿Cuándo es más adecuado un sistema de monitoreo meteorológico IoT que una estación meteorológica independiente?

R: Elija un sistema IoT cuando el proyecto necesite acceso remoto, múltiples estaciones, almacenamiento en la nube, visualización móvil, alarmas, roles de usuario o exportación de datos a largo plazo. Una estación independiente puede ser suficiente para una visualización local ocasional, pero no es ideal cuando los datos deben admitir la administración remota o la comparación entre sitios.

P2: ¿Qué deberían definir los compradores antes de seleccionar el hardware de la estación meteorológica IoT?

R: Defina la cantidad de estaciones, los parámetros medidos, el intervalo de informes, el método de comunicación, los usuarios de la plataforma, las reglas de alarma, la retención de datos, el formato de exportación y si el sistema debe conectarse a una plataforma existente. Estos requisitos de software y flujo de trabajo deben quedar claros antes de elegir sensores y puertas de enlace.

P3: ¿Qué sensores se conectan comúnmente a un sistema de monitoreo meteorológico IoT?

R: Los sensores comunes incluyen temperatura, humedad, presión atmosférica, velocidad del viento, dirección del viento, lluvia, radiación solar, temperatura del suelo, humedad del suelo, pH del suelo, EC del suelo, CO2, PM2.5 y PM10. La lista final debe coincidir con la aplicación en lugar de simplemente maximizar el número de sensores.

P4: ¿Cómo funciona RS485/Modbus en una estación meteorológica IoT?

R: RS485/Modbus se usa comúnmente entre los sensores de campo y el host de la estación o el recolector de datos. El host lee los valores de los sensores, empaqueta los datos y los carga en una plataforma en la nube a través de 4G, 5G, Ethernet u otros métodos de comunicación configurados.

P5: ¿Qué funciones de plataforma son importantes para un proyecto de múltiples estaciones?

R: Las funciones importantes incluyen mapa de estaciones, visualización en tiempo real, consulta histórica, gráfico de tendencias, reglas de alarma, exportación de datos, estado del dispositivo, permisos de usuario y unidades de parámetros consistentes. Para proyectos más grandes, también se debe confirmar el acceso a la API y la política de retención de datos.

P6: ¿Cómo se debe seleccionar el intervalo de presentación de informes?

R: El intervalo de presentación de informes debe coincidir con el requisito de respuesta. Los proyectos de alerta de desastres y seguridad vial pueden necesitar intervalos más cortos. El monitoreo general de tendencias de la granja puede utilizar intervalos más largos para reducir la carga de energía y comunicación. El intervalo afecta la capacidad de la batería, el volumen de datos y el diseño de la plataforma.

P7: ¿Cuáles son los errores comunes en los proyectos de monitoreo meteorológico IoT?

R: Los errores comunes incluyen comprar sensores antes de definir el flujo de trabajo de la plataforma, usar nombres de estaciones inconsistentes, ignorar una señal de red débil, omitir la copia de seguridad de datos local, no planificar los roles de los usuarios y no probar la recuperación después de una interrupción del suministro eléctrico o de la comunicación.

P8: ¿Cómo se debe aceptar un sistema de monitoreo meteorológico IoT?

R: La aceptación debe verificar las lecturas de los sensores, el intervalo de carga de la estación, la visualización de la plataforma, la notificación de alarma, los registros históricos, el archivo de exportación, el estado del dispositivo, las cuentas de usuario y la recuperación después de una interrupción del suministro eléctrico o de la red. Para proyectos de estaciones múltiples, verifique el nombre de las estaciones y las unidades de parámetros en todos los nodos.

P9: ¿Se pueden integrar los datos de la estación meteorológica IoT con otra plataforma?

R: Se puede integrar si el proyecto confirma la compatibilidad del protocolo, API, formato de exportación o puerta de enlace antes de la compra. Los compradores deben preguntar si los datos se pueden exportar y si el proveedor puede proporcionar documentos técnicos para la conexión de la plataforma.

P10: ¿Qué debe incluirse en el documento de adquisición?

R: Incluya escenario de aplicación, cantidad de estaciones, lista de sensores, método de comunicación, funciones de la plataforma, intervalo de informes, reglas de alarma, necesidades de exportación de datos, suministro de energía, entorno de instalación, responsabilidad de mantenimiento y lista de verificación de aceptación. Esto ayuda a los proveedores a cotizar un sistema completo en lugar de hardware aislado.

Resumen

Un sistema de monitoreo meteorológico IoT convierte las estaciones meteorológicas en una red de datos administrada. Para proyectos NiuBoL, los sensores modulares, la integración de campo RS485, la carga inalámbrica y la gestión de plataformas en la nube ayudan a los usuarios a crear un monitoreo escalable para agricultura, energía, transporte e investigación.
