Medidor TDS en línea para sistemas RO y tratamiento de agua: guía de selección

Un medidor de TDS en línea suele estar especificado para plantas de ósmosis inversa, patines de tratamiento de agua, sistemas de riego y líneas de agua de proceso donde la carga de iones disueltos debe ser seguida de forma continua. En la mayoría de los instrumentos industriales, TDS deriva de la conductividad. Eso significa que los compradores deben entender tanto el rango de conductividad como la lógica de conversión antes de comparar presupuestos.

TDS normalmente se calcula a partir de la conductividad

La conductividad mide cómo el agua de pozo transporta corriente eléctrica. TDS es un valor estimado de sólidos disueltos basado en un factor de conversión. El factor de conversión depende de la química del agua, por lo que un medidor de TDS en línea es fiable para la tendencia y el control solo cuando el usuario entiende si el valor de TDS mostrado coincide con la expectativa de la aplicación.

Han verificado las especificaciones de sensores de NiuBoL EC y TDS

Para el rango de conductividad de 0 a 5000 μS/cm, el manual indica un rango de referencia TDS de hasta 3000 mg/L. Existen otros rangos de conductividad por modelo. Para la monitorización de RO, la clave no es el rango más alto; La clave es la sensibilidad en el punto esperado de alimentación, permeado o rechazo.

Dónde instalar puntos de TDS en línea en sistemas de osmosi inversa

Los valores de la alarma deben ser específicos de cada proceso

No uses valores genéricos de alarma de TDS sin conocer el consumo de agua. El agua potable, la alimentación de calderas, el riego, la hidroponía y el enjuague industrial tienen diferentes límites. Un sistema útil separa los valores de advertencia de los valores de emergencia y registra cuando el mantenimiento o la limpieza pueden explicar un cambio.

Elecciones de integración

RS485 Modbus RTU es adecuado para sistemas de monitorización de TDS multipunto porque un solo registrador o PLC puede consultar varios sensores. Opcionalmente, 4-20 mA en modelos seleccionados de conductividad de la serie 4 es útil para paneles analógicos simples. El comprador debe confirmar si la plataforma muestra conductividad, TDS, salinidad o las tres.

Detalles de RFQ que impiden reestructuraciones

Para un medidor de TDS en línea, envía el tipo de agua, alcance esperado, temperatura, presión, fotos de instalación, longitud del cable, requisitos de salida, modelo del controlador o pasarela, cantidad y país de destino. Incluye el diagrama de flujo de proceso si los puntos de alimentación, permeado y rechazo de RO necesitan sensores separados.

Para los contratistas, también indica quién suministra el armario, soporte, línea de muestreo, fuente de alimentación, protección contra sobretensiones, tarjeta SIM o cuenta de plataforma. Los elementos que faltan en el alcance suelen aparecer durante la puesta en servicio, cuando son más caros de resolver.

Cuando debe especificarse la conductividad en lugar de TDS

Si el proyecto es control técnico de procesos, la conductividad suele ser la especificación más limpia porque es el valor medido. TDS aún pueden mostrarse para los operadores, pero el documento de compra debe indicar el rango de conductividad, el requisito de conversión TDS y la química esperada del agua si la precisión del valor de TDS importa.

Usa TDS tendencia para las decisiones, no para la decoración

Un operador de ósmosis inversa utiliza TDS tendencia para observar el rendimiento de membranas, cambios en el agua de alimentación y estabilidad del agua del producto. El valor debe estar relacionado con una acción: inspeccionar el pretratamiento, comprobar el estado de la membrana, revisar la relación de recuperación o detener el uso de agua del producto. Si el sistema solo muestra TDS sin alarma ni lógica de registro, no reduce el riesgo operativo.

El comprador debe decidir si el medidor de TDS en línea se utilizará para la visualización local, control de PLC, alarma remota o reporte al cliente. Esa decisión afecta a si RS485, 4-20 mA, un controlador local o una pasarela en la nube se incluye en la cotización.

Comparación de puntos de monitorización de osmose inversa

Pasos de puesta en marcha

Durante la puesta en marcha, registrar el valor de conductividad, el valor de TDS mostrado, el factor de conversión si se muestra, la temperatura, el tipo de salida y el punto de alarma. Si se usan 4-20 mA, simula o comprueba los puntos bajos y altos para que el rango de PLC coincida con el sensor. Si se usa RS485, registra la dirección del dispositivo, la tasa de baudio, el registro y la unidad.

Notas de mantenimiento y calibración

Los sensores de conductividad suelen ser más fáciles de mantener que algunos instrumentos ópticos o basados en reactivos, pero los depósitos, la incrustación y las burbujas aún pueden afectar a las lecturas. Los sistemas de ósmosis inversa con antiscalante, alta dureza o flujo intermitente deben planificar inspecciones periódicas y una comprobación de la solución de referencia. La compensación de temperatura debe verificarse porque la conductividad depende de la temperatura.

Para la adquisición, pregunta si el proveedor solo presupuesta un sensor o un punto de medición completo. El punto de medición puede incluir controlador, cable, montaje, armario, alimentación, pasarela y plataforma.

Cómo evitar comparaciones engañosas TDS

Dos medidores de TDS en línea pueden mostrar valores diferentes porque utilizan factores de conversión distintos de conductividad a TDS. Esto no siempre significa que un sensor esté equivocado. Significa que el comprador debe definir si el proyecto requiere conductividad, TDS mostrada, salinidad o un factor de conversión específico vinculado a la química del agua del cliente.

Para el control técnico, la conductividad en μS/cm o mS/cm suele ser la medida más defendible. TDS aún puede mostrarse para los operadores, pero el registro de ingeniería debe incluir el rango subyacente de conductividad y la suposición de conversión.

Registros de aceptación para el monitoreo de RO

Durante la transferencia, registrar las lecturas de alimentación, permeación y rechazo en condiciones normales de funcionamiento. Incluye temperatura, valores de alarma, escalado PLC, dirección del sensor y unidades de visualización. Estos registros de referencia ayudan al propietario a identificar cambios en el rendimiento de la membrana más adelante.

Para un distribuidor o fabricante de patines, proporcionar este registro junto con el equipo hace que el paquete parezca más profesional y reduce disputas posteriores sobre si el sensor o el proceso de osmose inversa cambió.

Proyecto de ejemplo: skid RO con PLC local

Un constructor de skids RO puede necesitar tres puntos de TDS en línea: alimentar, permear y rechazar. El punto de alimentación muestra los cambios de agua de origen, el punto de permeado protege la calidad del producto y el punto de rechazo ayuda a revisar el riesgo de recuperación y escalado. Estos tres puntos pueden no usar el mismo rango práctico.

Si el PLC ya tiene entradas analógicas, opcionalmente 4-20 mA puede ser conveniente. Si el patín tiene varios sensores y un registrador de datos, RS485 Modbus RTU puede reducir el cableado. La cotización debe indicar qué camino de señal se espera antes de finalizar el modelo del sensor.

Comprobaciones en línea de puesta en marcha TDS de medidores

Antes de emitir la orden de compra, el comprador debe confirmar cinco elementos por escrito: parámetro medido, rango esperado, punto de instalación, señal de salida y propietario del mantenimiento. Estos cinco elementos evitan la mayoría de los malentendidos entre compras, ingeniería, operadores de obra y el proveedor. Si algún elemento es desconocido, la RFQ debería decirlo claramente en lugar de ocultar la incertidumbre.

El presupuesto también debe separar el cuerpo del sensor, cable, controlador o registrador de datos, accesorio de montaje, materiales de calibración o verificación, pasarela de comunicación, embalaje y documentos. Esto permite comparar proveedores por alcance real. Un precio más bajo no es útil si el comprador descubre más adelante que el controlador de controlador, la celda de flujo, el soporte o el mapa de registro no estaban incluidos.

Registros de conductividad y TDS base de la osmose inversa

Guarda el manual de usuario, la definición de cableado, el mapa de Modbus registros, el registro de calibración, las fotos de instalación, la configuración de alarmas, la lista de empaquetado y la sugerencia de piezas de repuesto en una sola carpeta. Para distribuidores y contratistas, este archivo también es protección postventa. Cuando el usuario final solicita ayuda meses después, el equipo de servicio puede ver qué se suministró, cómo se instaló y qué suposiciones se usaron durante la puesta en marcha.

Para los constructores OEM de patines, también es útil estandarizar los nombres de etiquetas usados en la PLC o en la pantalla. La conductividad de alimentación, la TDS del permeado y la conductividad de rechazo no deben mezclarse bajo una sola etiqueta vaga. Los nombres claros de las etiquetas reducen errores en la puesta en marcha y ayudan a los clientes a entender qué parte del proceso de RO ha cambiado.

Para un medidor de TDS en línea, la comprobación final debería confirmar si la planta quiere conductividad, calculada TDS, salinidad o todos los valores mostrados. Si TDS se calcula a partir de la conductividad, el factor de conversión y la unidad de visualización deben incluirse en el registro de puesta en marcha para que los operadores no comparen números inconsistentes.

Para un medidor de TDS en línea, la comprobación final debería confirmar si la planta quiere conductividad, calculada TDS, salinidad o todos los valores mostrados. Si TDS se calcula a partir de la conductividad, el factor de conversión y la unidad de visualización deben incluirse en el registro de puesta en marcha para que los operadores no comparen números inconsistentes.

Preguntas frecuentes sobre la decisión del proyecto

P1: ¿Es diferente un medidor de TDS en línea de un sensor de conductividad?

R: Muchos medidores de TDS en línea calculan TDS a partir de la conductividad. El sensor mide la conductividad y el sistema aplica un factor de conversión.

P2: ¿Qué rango NiuBoL es relevante para TDS?

R: El rango de conductividad de 0 a 5000 μS/cm tiene un rango de referencia de TDS listado de hasta 3000 mg/L. Otras gamas están disponibles por modelo.

P3: ¿Dónde debe medirse TDS en un sistema de ósmosis inversa?

R: Los puntos comunes son el agua de alimentación, el permeado, el agua de rechazo y el depósito de almacenamiento. El punto exacto depende del control o del propósito de la alarma.

P4: ¿Puede la TDS en línea conectarse a PLC?

R: Sí. NiuBoL sensores de conductividad/TDS soportan RS485 Modbus RTU, y algunos modelos seleccionados de la serie 4 pueden ofrecer una salida opcional de 4-20 mA.

P5: ¿La temperatura afecta a las lecturas de TDS?

R: Sí. La conductividad cambia con la temperatura, por lo que debe usarse y comprobar la compensación automática de temperatura Pt1000.

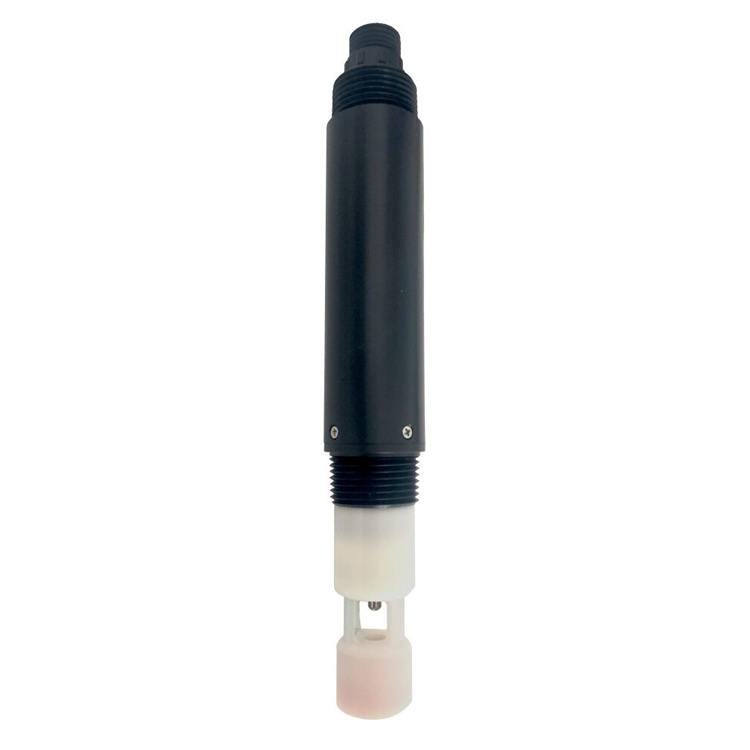

P6: ¿Cuándo es mejor seleccionar el sensor de salinidad?

R: Utilizar modelos centrados en la salinidad para aplicaciones de agua de mar, agua salobre o alta sal, donde las unidades de salinidad son más significativas que las simples TDS.

P7: ¿Qué causa una interpretación TDS errónea?

R: Un factor de conversión incorrecto, una mala selección de rangos, un mal punto de muestreo, burbujas de aire, incrustaciones y compensación de temperatura no verificada pueden causar errores.

P8: ¿Qué debería incluirse en la cita?

R: Debe indicarse el alcance del sensor, salida, longitud del cable, rosca de instalación, controlador o registrador, plan de calibración, cantidad y unidades de visualización necesarias.

P9: ¿Debería usarse TDS para cumplir con el cumplimiento?

R: Utiliza el método que exige el proyecto o la normativa. La TDS en línea es útil para el control de tendencias y control, mientras que puede seguir siendo necesaria la verificación en laboratorio.

Resumen

Un medidor de TDS en línea debe seleccionarse mediante el rango de conductividad, la lógica de conversión, el punto de instalación y los requisitos del sistema anfitrión. Para proyectos de ósmosis inversa y tratamiento de agua, los sensores de conductividad/TDS NiuBoL proporcionan RS485 Modbus RTU, opcionalmente 4-20 mA en modelos seleccionados de la serie 4 y protección IP68 para monitorización continua.
