Sensor de temperatura y humedad con salida RS485

Un sensor de temperatura y humedad con salida RS485 es un sensor que mide simultáneamente la temperatura y la humedad relativa y proporciona los datos a través de una interfaz de comunicación RS485. RS485 es un protocolo de comunicación serial común conocido por su robustez, capacidad de largo alcance (hasta 1200 metros) y capacidad para admitir múltiples dispositivos en el mismo bus.

A continuación se muestra un desglose de los componentes del sensor de temperatura y humedad RS485:

1. Sensor de temperatura: Esta parte del sensor mide la temperatura ambiente. Generalmente utiliza un material semiconductor, como el silicio, cuyas propiedades eléctricas varían con la temperatura. El tipo más común de sensor de temperatura es un sensor digital, que proporciona una salida digital correspondiente a la temperatura medida.

2. Sensor de humedad: Un sensor de humedad mide la cantidad de vapor de agua presente en el aire. Puede basarse en diversos principios, como la conductividad capacitiva, resistiva o térmica. Los sensores de humedad capacitivos son comunes y funcionan según el principio de medir la capacitancia del elemento sensor a medida que cambia con la humedad.

3. Salida RS485: La interfaz RS485 es un protocolo de comunicación en serie que permite a los sensores comunicarse con receptores o unidades de control compatibles a largas distancias y en entornos con ruido eléctrico. El protocolo define la interfaz eléctrica y la capa física para admitir múltiples dispositivos y nodos en el mismo bus. También define la estructura de la trama de los datos que se enviarán.

A continuación se muestran algunas características e información clave sobre el sensor de temperatura y humedad con salida RS485:

1. Estándar de interfaz:

RS485 es un estándar de interfaz de comunicación serial comúnmente utilizado para entornos industriales que admite la transmisión de datos de alta velocidad y larga distancia entre múltiples dispositivos.

2. Rango de medición y precisión:

El rango de medición de temperatura generalmente cubre de -40 °C a +80 °C (o un rango similar), y la precisión puede estar entre ±0,3 °C y ±0,5 °C (dependiendo del modelo específico y las condiciones ambientales).

El rango de medición de humedad generalmente cubre de 0 % HR a 100 % HR, la precisión puede estar entre ±3 % HR a ±4 % HR (dependiendo de los modelos específicos y las condiciones ambientales).

3. Modo de salida:

Además de la interfaz RS485, estos sensores pueden tener otros métodos de salida, como 4-20 mA, 0-10 V, DC0-5 V, etc., pero aquí nos ocupa principalmente de la salida RS485.

4. Transmisión de datos:

Gracias a la interfaz RS485, el sensor puede transmitir de forma estable los datos recopilados de temperatura y humedad a un centro de monitoreo remoto o a un sistema de control. RS485 permite una transmisión de datos confiable a largas distancias (normalmente hasta 1200 m) y admite configuraciones multipunto (varios sensores conectados a la misma línea de comunicación).

5. Protocolo: Los sensores normalmente admiten el protocolo Modbus RTU sobre RS485, que es un protocolo común para la comunicación entre dispositivos.

La transferencia de datos suele seguir algún tipo de protocolo de comunicación, como Modbus RTU , que permite la comunicación e intercambio de datos entre diferentes dispositivos. Se integra fácilmente con PLC (controladores lógicos programables), sistemas SCADA u otros sistemas de control industrial. Permite la monitorización y gestión remota de datos, y mejora el nivel de automatización e inteligencia industrial.

6. Escenarios de aplicación: Los sensores de temperatura y humedad con salida RS485 se pueden utilizar en una variedad de escenarios de aplicación. Los siguientes son algunos escenarios de aplicación típicos:

6.1 Automatización industrial:

En el campo de la automatización industrial, la interfaz RS485 se utiliza ampliamente para conectar diversos sensores, actuadores, PLC y otros dispositivos para la adquisición, monitorización y control de datos. Los sensores de temperatura y humedad pueden cargar datos de temperatura y humedad en tiempo real a través de la interfaz RS485, lo que facilita un control ambiental preciso en aplicaciones como la automatización de fábricas, los sistemas de control de procesos y el control de robots.

6.2 Automatización de edificios:

La interfaz RS485 desempeña un papel importante en los sistemas de automatización de edificios. Los sensores de temperatura y humedad permiten monitorizar las condiciones de temperatura y humedad dentro de un edificio y cargar los datos al sistema de gestión del edificio a través de la interfaz RS485 para lograr la gestión y el control centralizados de subsistemas como el control de iluminación, el control de aire acondicionado y los sistemas de seguridad.

6.3 Centro de datos:

Los centros de datos necesitan mantener una temperatura y humedad constantes para garantizar el funcionamiento estable de los servidores. Se pueden instalar sensores de temperatura y humedad dentro del centro de datos, y los datos ambientales se pueden transmitir a la plataforma de monitoreo en tiempo real a través de la interfaz RS485, lo que permite implementar funciones de monitoreo y alarma remotas.

6.4 Museos y bibliotecas:

Estos lugares requieren un control estricto de la temperatura y la humedad para proteger las valiosas reliquias culturales y los libros. Se pueden instalar sensores de temperatura y humedad en áreas clave, como salas de exposiciones y bibliotecas, y los datos se pueden transmitir al centro de monitoreo en tiempo real a través de la interfaz RS485, para que se puedan tomar medidas oportunas para proteger las reliquias culturales y los libros.

6.5 Control de invernaderos agrícolas:

En la agricultura moderna, los invernaderos requieren un control preciso de la temperatura y la humedad para promover el crecimiento de los cultivos. Se pueden instalar sensores de temperatura y humedad dentro del invernadero y transmitir datos ambientales al sistema de control en tiempo real a través de la interfaz RS485 para lograr una regulación automatizada del ambiente del invernadero.

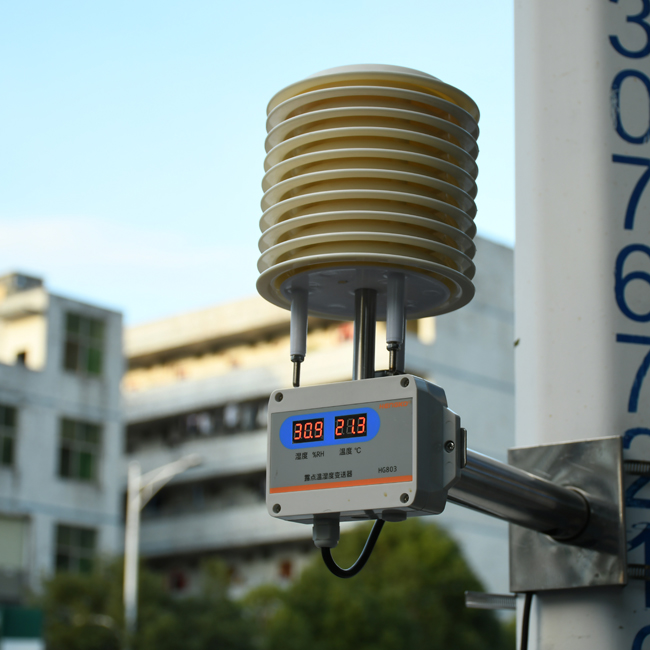

6.6 Monitoreo ambiental:

En el campo de la monitorización ambiental, se pueden utilizar sensores de temperatura y humedad para monitorizar las condiciones meteorológicas del entorno exterior. A través de la interfaz RS485, los datos se transmiten a la estación de monitorización o al centro de datos en tiempo real para proporcionar datos precisos que respaldan la previsión meteorológica y la monitorización ambiental.

6.7 Gestión de almacenes:

Las condiciones de temperatura y humedad en el almacén tienen un gran impacto en la mercancía almacenada. Se pueden instalar sensores de temperatura y humedad dentro del almacén y transmitir los datos al sistema de gestión en tiempo real a través de la interfaz RS485 para ayudar a los responsables del almacén a ajustar las condiciones ambientales a tiempo y garantizar el almacenamiento seguro de la mercancía.

La característica común de estas aplicaciones es la necesidad de monitorizar y controlar con precisión las condiciones de temperatura y humedad del entorno. Los sensores de temperatura y humedad con salidas RS485 proporcionan una transmisión de datos estable y fiable que ayuda a diversos sistemas a realizar un control y una monitorización ambiental precisos.
