Guía de selección de sensores de turbidez para monitorización en línea de calidad del agua

Normalmente se compra un sensor de turbidez cuando el proyecto necesita ver partículas suspendidas de forma continua. El problema puede ser el filtrado en una planta de agua, el escurrimiento pluvial en un río, el traslado de sólidos en aguas residuales o algas y cambios en sedimentos en un embalse. El comprador debe primero definir el rango esperado de NTU y la acción que sigue a una alarma.

No elijas el sensor de turbidez solo por NTU alcance

El alcance es importante, pero la ventana óptica, el acceso de limpieza, el movimiento del agua y el ángulo de instalación deciden si el sensor sigue siendo útil. La monitorización de agua potable de bajo alcance necesita ópticas estables e instalación cuidadosa. La monitorización de ríos o aguas residuales necesita un control más rigoroso de la suciedad y un plan para sedimentos, burbujas y restos flotantes.

Verificaron las especificaciones NiuBoL del sensor de turbidez

Los rangos de turbidez verificados incluyen de 0 a 20,00 NTU, 0 a 100,0 NTU y 0 a 1000,0 NTU. Los compradores deben evitar pedir el rango más amplio por defecto. Una aplicación de rango bajo necesita mejor sensibilidad a bajo NTU, mientras que un río sucio o punto de aguas residuales necesita suficiente espacio para manejar eventos sin saturar la lectura.

Tabla de selección de solicitudes

Dónde se sitúa el sensor en un sistema de monitorización

Un sensor de turbidez puede conectarse por RS485 Modbus RTU a un registrador de datos, PLC o IoT pasarela. En una estación fluvial, la turbidez suele combinarse con pH, DO, conductividad, COD o nitrógeno amoníaco. En una planta de tratamiento, puede conectarse a SCADA para registros de rendimiento del filtro y alarmas.

Se debe especificar la limpieza y validación

La medición de turbidez óptica depende de una ventana de medición limpia. Si el lugar es remoto, incluye un método de limpieza, acceso seguro y un registro de mantenimiento. Si la lectura se utiliza para cumplimiento o operación, mantente una comprobación portátil de turbidez o un procedimiento de referencia de laboratorio para que el valor en línea pueda verificarse tras la limpieza o eventos intensos.

Detalles de RFQ que impiden reestructuraciones

Para un sensor de turbidez, envíe el tipo de agua, rango esperado, temperatura, presión, fotos de instalación, longitud del cable, requisitos de salida, modelo controlador o pasarela, cantidad y país de destino. Incluya rango normal de NTU, rango máximo de eventos, profundidad del agua, tipo de sólidos, acceso de limpieza y si el punto está montado en canal abierto, tanque, tubería o estación.

Para los contratistas, también indica quién suministra el armario, soporte, línea de muestreo, fuente de alimentación, protección contra sobretensiones, tarjeta SIM o cuenta de plataforma. Los elementos que faltan en el alcance suelen aparecer durante la puesta en servicio, cuando son más caros de resolver.

Error común de compra

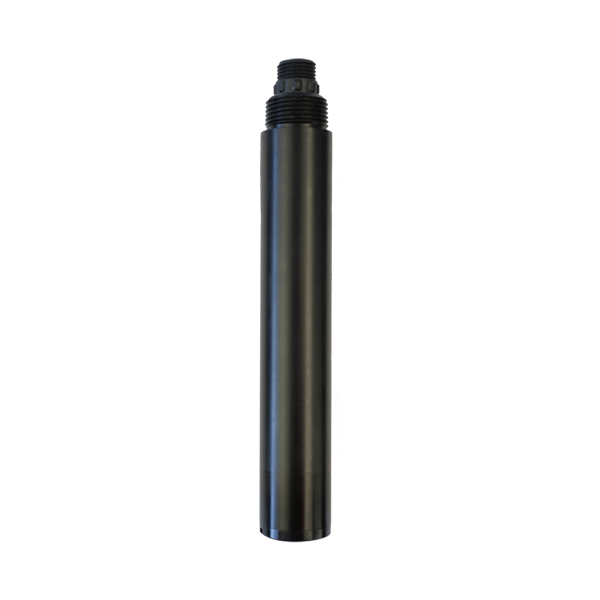

Un error común es tratar la turbidez y la TSS como la misma compra. La turbidez normalmente se reporta en NTU y responde a la dispersión de la luz. La TSS es una concentración de masa y depende de las características locales de las partículas.Si el proyecto necesita sólidos en suspensión en mg/L, discuta la calibración del TSS y las condiciones de aplicación en lugar de asumir NTU pueden convertirse directamente.

La posición de instalación decide si el valor de NTU es útil

Debe colocarse un sensor de turbidez donde el agua se mezcla y representarlo. En una tubería, evitar burbujas fuertes y turbulencias. En un canal abierto, evitar esquinas muertas y lugares donde el sedimento sepulta la ventana óptica. En un río, protege el sensor de los restos mientras lo mantiene en agua corriente.

Para agua limpia de bajo rango, incluso pequeñas burbujas o depósitos en ventanas pueden ser relevantes. Para aguas residuales o escorrentía pluvial, el problema mayor puede ser la suciedad rápida y si los operadores pueden limpiar el sensor de forma segura tras un evento con alto contenido de sólidos.

NTU ejemplos de selección de rango

Uso de datos tras la instalación

Los datos de turbidez deben vincularse a la acción. Una planta de agua potable puede inspeccionar el estado de filtración o coagulante. Una estación fluvial puede marcar eventos de tormenta o escorrentía en obras. Una salida de aguas residuales puede provocar muestreo o inspección de procesos. Si no se define ninguna acción, un gráfico de turbidez se convierte en ruido de fondo.

Detalle de adquisiciones para integradores

Los integradores deben confirmar RS485 dirección, mapa de registros, ruta de cable, fuente de alimentación y si la plataforma muestra NTU con el decimal correcto. También deben confirmar si el cliente solo espera turbidez o quiere una estimación TSS.Si la licitación solicita sólidos en suspensión en mg/L, el proveedor debería discutir una correlación con sensor TSS o sitio en lugar de ofrecer solo NTU.

Para NiuBoL proyectos, el presupuesto debe separar el sensor, controlador o registrador, soporte de montaje, accesorios de limpieza y cualquier requisito de plataforma. Esto facilita la comparación de las ofertas y reduce las adiciones en el campo.

Cómo utilizar los datos de turbidez tras la puesta en marcha

Los datos del primer mes de turbidez deben revisarse en función de la lluvia, operación del filtro, calendario de descargas, registros de limpieza y eventos conocidos del lugar. Esta revisión ayuda a definir umbrales realistas de advertencia. Sin un periodo de revisión, un proyecto puede poner las alarmas demasiado estrictas y generar ruido, o demasiado flojas y pasar por alto eventos importantes.

Para un punto de tratamiento de agua potable o industrial, la tendencia de turbidez puede guiar la inspección del filtro y el ajuste del proceso. En una estación fluvial, la turbidez puede necesitar interpretarse junto con la lluvia, la conductividad y la actividad constructiva aguas arriba.

Límite de adquisición para proyectos de turbidez

El comprador debe preguntar si el presupuesto incluye solo la sonda o también el controlador, el soporte, el cable, el registrador de datos, el accesorio de limpieza y la conexión de la plataforma. Los sensores ópticos instalados en aguas difíciles necesitan un sistema de limpieza práctico. Si esto falta en el telescopio, el sistema instalado puede funcionar solo durante el primer periodo de limpieza.

NiuBoL apoyo a la selección es más fuerte cuando el comprador proporciona fotos de la ubicación prevista, NTU rango esperado y el motivo del seguimiento. Esa información cambia la gama recomendada y el método de instalación.

Proyecto de ejemplo: monitorización de salidas de filtros

Para una salida de filtro, el sensor de turbidez suele necesitar un rango de NTU inferior y una condición de muestreo estable. Un sensor de alto alcance puede sobrevivir a eventos sucios, pero puede no proporcionar la sensibilidad que el operador espera a baja turbidez. El comprador debe definir el valor normal, el valor de alarma y el valor máximo del evento antes de seleccionar el rango.

El contratista también debe planificar cómo eliminar las burbujas de la muestra y cómo limpiar la ventana óptica. Si aparecen burbujas después de una bomba o válvula, la tendencia a la turbidez puede parecer peor que el agua filtrada realmente.

Rango del sensor de turbidez y comprobaciones de limpieza

Antes de emitir la orden de compra, el comprador debe confirmar cinco elementos por escrito: parámetro medido, rango esperado, punto de instalación, señal de salida y propietario del mantenimiento. Estos cinco elementos evitan la mayoría de los malentendidos entre compras, ingeniería, operadores de obra y el proveedor. Si algún elemento es desconocido, la RFQ debería decirlo claramente en lugar de ocultar la incertidumbre.

El presupuesto también debe separar el cuerpo del sensor, cable, controlador o registrador de datos, accesorio de montaje, materiales de calibración o verificación, pasarela de comunicación, embalaje y documentos. Esto permite comparar proveedores por alcance real. Un precio más bajo no es útil si el comprador descubre más adelante que el controlador de controlador, la celda de flujo, el soporte o el mapa de registro no estaban incluidos.

Registros de línea base de turbidez

Guarda el manual de usuario, la definición de cableado, el mapa de Modbus registros, el registro de calibración, las fotos de instalación, la configuración de alarmas, la lista de empaquetado y la sugerencia de piezas de repuesto en una sola carpeta. Para distribuidores y contratistas, este archivo también es protección postventa. Cuando el usuario final solicita ayuda meses después, el equipo de servicio puede ver qué se suministró, cómo se instaló y qué suposiciones se usaron durante la puesta en marcha.

Para licitaciones, aclarar si la salida requerida es turbidez pura, alarma de evento, tendencia a largo plazo o evidencia de cumplimiento. Estos son entregables diferentes. Un sensor aceptable para el monitoreo de tendencias puede necesitar un método de referencia si el propietario debe informar valores oficiales a una autoridad externa o a un supervisor de proyecto.

Para proyectos de turbidez, la comprobación final debe comparar NTU normal, NTU de alarma y NTU de evento máximo. Un sensor seleccionado solo para el evento máximo puede ser débil en valores bajos de agua limpia, mientras que un sensor de bajo alcance puede saturarse durante eventos de lluvia o aguas residuales.

Preguntas frecuentes sobre la decisión del proyecto

P1: ¿Qué mide un sensor de turbidez?

R: Mide la dispersión óptica causada por partículas suspendidas y normalmente informa de turbidez en NTU.

P2: ¿Qué NiuBoL rangos de turbidez están verificados?

R: Los rangos verificados incluyen de 0 a 20,00 NTU, 0 a 100,0 NTU y 0 a 1000,0 NTU, con resolución que depende del rango.

P3: ¿Siempre es mejor el rango más amplio?

R: No. Elige rango bajo para la sensibilidad al agua limpia y rango más alto para agua sucia o monitorización de eventos.

P4: ¿Pueden los sensores de turbidez conectarse a SCADA?

R: Sí. NiuBoL sensores de turbidez soportan RS485 Modbus RTU para integración de PLC, registrador de datos, RTU o SCADA.

P5: ¿Qué causa lecturas inestables de turbidez?

R: Burbujas, ventanas ópticas sucias, enterramiento de sedimentos, algas, mal flujo y puntos de muestreo no representativos son causas comunes.

P6: ¿La turbidez es lo mismo que la TSS?

R: No. La turbidez es óptica NTU, mientras que la TSS es concentración de sólidos en suspensión. La correlación puede requerir calibración específica del sitio.

P7: ¿Qué debería probarse antes de la entrega?

R: Comprobar la lectura de referencia, el efecto de limpieza, la comunicación, el umbral de alarma, los datos históricos y la comparación con un método de referencia.

P8: ¿Cuándo es útil la autolimpieza?

R: La autolimpieza es útil en puntos remotos, ricos en algas, con muchos sedimentos o aguas residuales donde la limpieza manual resulta costosa.

P9: ¿Qué información debe enviarse para la selección?

R: Enviar tipo de agua, NTU normal y máxima, fotos de instalación, energía, salida, longitud del cable y acceso de mantenimiento.

Resumen

Un sensor de turbidez debe seleccionarse según el rango, el estado del agua y el acceso de mantenimiento. Las especificaciones de NTU verificadas son solo el punto de partida. Para una monitorización en línea estable, los compradores deben definir el punto de instalación, el método de limpieza RS485 la integración y el procedimiento de verificación de referencias. NiuBoL sensores de turbidez pueden soportar el monitoreo de agua potable, ríos, embalses y aguas residuales cuando esas condiciones sean despejadas.
