Estación meteorológica ultrasónica para proyectos de monitoreo meteorológico e industrial desatendidos IoT

Una estación meteorológica ultrasónica es un nodo de monitoreo compacto y multiparamétrico para proyectos que requieren datos exteriores a largo plazo sin la carga de mantenimiento de los sensores de viento mecánicos. Para los integradores de sistemas, es especialmente útil en estaciones desatendidas donde el viento, las precipitaciones, la calidad del aire, la radiación y los datos atmosféricos deben transmitirse a una plataforma central.

Valor del sistema para proyectos de ingeniería

Las estaciones meteorológicas ultrasónicas NiuBoL combinan detección digital, estructura integrada, funcionamiento de bajo consumo y comunicación flexible. La estación se puede implementar en proyectos meteorológicos, ambientales, aeroportuarios, portuarios, de laboratorio, de tráfico, agrícolas, industriales y energéticos donde la continuidad de los datos y la fácil instalación son importantes.

En comparación con los conjuntos de sensores discretos, una estación ultrasónica todo en uno reduce la complejidad del soporte, la carga de trabajo del cableado, el tiempo de instalación y las tareas de mantenimiento. También simplifica la planificación de repuestos para los contratistas que administran múltiples ubicaciones de monitoreo.

Compatibilidad de arquitectura y plataforma

Una estación completa puede incluir velocidad del viento, dirección del viento, temperatura, humedad, presión atmosférica, PM2.5, PM10, ruido, precipitaciones y radiación o iluminancia solar. Los datos se pueden transmitir a través de RS485, 4G o RS485 a USB según el diseño del sistema. Se pueden adoptar software para PC, acceso a plataformas en la nube y visualización móvil para la gestión de proyectos.

Para los proveedores de IoT, RS485 MODBUS sigue siendo una ventaja importante porque se conecta limpiamente con RTU, puertas de enlace industriales, registradores de datos y computadoras perimetrales. Esto permite que la estación meteorológica se convierta en un insumo ambiental estándar en plataformas SCADA, granjas inteligentes, clima vial, fotovoltaicas y de cumplimiento ambiental.

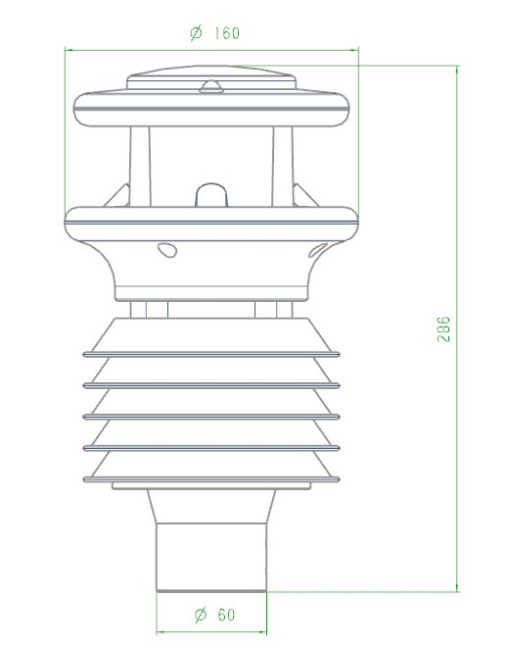

Parámetros generales de la estación meteorológica ultrasónica NBL-W-10GUWS

Parámetros de medición 10 en 1

Escenarios de aplicación

En la agricultura, las estaciones meteorológicas ultrasónicas pueden respaldar la programación del riego, el análisis de riesgos de enfermedades, el monitoreo del perímetro de los invernaderos, las advertencias de operaciones de campo y los archivos climáticos locales. En proyectos ambientales, la estación puede combinar datos meteorológicos y de partículas para la interpretación de la calidad del aire y el monitoreo de límites.

En proyectos industriales y de transporte, los datos ambientales relacionados con el viento, las precipitaciones, la presión, el ruido y la visibilidad pueden respaldar la seguridad vial, las operaciones portuarias, la gestión de obras de construcción y la operación de instalaciones energéticas. Para proyectos de investigación, una estación multiparamétrica crea un conjunto de datos consistente para experimentos de campo.

Guía de selección

Elija el conjunto de parámetros según el objetivo del proyecto. Una estación meteorológica básica puede requerir viento, temperatura, humedad, presión y lluvia. Una estación más completa puede agregar PM2,5, PM10, ruido, iluminancia o radiación solar. Para proyectos de evapotranspiración agrícola y fotovoltaica, la radiación solar puede ser más importante que un simple valor lumínico.

Antes de la adquisición, confirme el entorno de instalación, la altura del mástil, la fuente de alimentación, el método de comunicación, la salida del sensor, la longitud del cable, el diámetro de montaje, la clasificación IP, la exposición al viento y la plataforma de datos esperada. Para ubicaciones remotas, el diseño de la energía solar y la intensidad de la señal de comunicación deben verificarse durante la etapa de estudio.

Notas de instalación e integración

Instale la estación en un poste vertical en un área abierta. Manténgalo alejado de radares, transmisores de radio, motores, fuentes de vibración, edificios, árboles, postes de servicios públicos y estructuras que creen turbulencias. Mantenga la distancia requerida del equipo de escaneo de radar y alinee la referencia norte correctamente para la dirección del viento.

Para la integración del sistema, verifique la polaridad de la energía, el cableado RS485 A/B, la dirección MODBUS, la velocidad en baudios, el mapeo de registros, el intervalo de muestreo, los umbrales de alarma y la conversión de unidades de datos. La puesta en servicio debe incluir verificación de datos en vivo, verificación de visualización de la plataforma, prueba de estabilidad de la comunicación y generación de registros de aceptación.

Arquitectura de estación desatendida y continuidad de datos

El proyecto de una estación meteorológica ultrasónica generalmente se juzga por la continuidad de los datos, la confiabilidad de las comunicaciones y la carga de trabajo de mantenimiento. La estación meteorológica ultrasónica NBL-W-10GUWS debe configurarse como un nodo de monitoreo a largo plazo con energía estable, exposición correcta al viento y una ruta de datos definida desde el sensor hasta la plataforma.

Para sitios desatendidos, el diseño del sistema debe incluir presupuesto de energía, protección contra sobretensiones, estabilidad del poste, señal de puerta de enlace, respaldo de datos local y lógica de alarma fuera de línea. Estos detalles son especialmente importantes para sitios fotovoltaicos, puertos, carreteras, estaciones ambientales y áreas agrícolas remotas.

La estación se puede integrar en una plataforma más grande estandarizando la identificación del dispositivo, el sondeo MODBUS, la conversión de unidades, los umbrales de alarma y el diseño del tablero. Una vez estandarizado, el mismo perfil de estación se puede reutilizar en múltiples sitios de monitoreo.

Planificación del mantenimiento de estaciones meteorológicas multiparamétricas

La planificación del mantenimiento debe cubrir la inspección de la superficie del sensor, el sellado del conector, el envejecimiento del cable, la limpieza del panel solar, el estado de la batería, la verticalidad del poste y la revisión de los datos de la plataforma. Las líneas planas anormales, los picos repentinos y las grandes lagunas de datos deberían desencadenar una inspección del sitio o un diagnóstico remoto.

Para los contratistas, el objetivo es entregar una estación meteorológica que siga siendo útil después de su aceptación. Fotografías claras de la instalación, registros de cableado, mapas de registro e intervalos de mantenimiento ayudan al propietario a mantener la estación en funcionamiento durante todas las estaciones.

Topología de estación para proyectos de monitoreo remoto

Un proyecto de estación meteorológica ultrasónica remota se puede diseñar como una capa de sensor, una capa de adquisición, una capa de comunicación y una capa de plataforma. La estación meteorológica ultrasónica NBL-W-10GUWS proporciona datos multiparamétricos, el registrador de datos o puerta de enlace maneja el sondeo, el módulo de comunicación carga registros y la plataforma almacena alarmas, curvas e informes.

Para sitios remotos, el diseño energético merece una atención temprana. El tamaño del panel solar, la capacidad de la batería, el consumo de energía de la estación, el intervalo de comunicación y las condiciones climáticas locales influyen en si la estación puede funcionar de forma continua. Una ruta de datos estable es tan importante como el propio sensor.

Cuando se implementan varias estaciones, se debe utilizar una plantilla de estación común. La identificación del dispositivo, los nombres de los parámetros, las unidades, los umbrales de alarma y los registros de mantenimiento deben seguir la misma lógica en cada sitio.

Uso de datos multiparamétricos en sistemas de ingeniería

Los datos eólicos pueden respaldar advertencias de seguridad, operaciones de transporte y mantenimiento fotovoltaico. Los datos de precipitaciones pueden respaldar el drenaje y la interpretación ambiental. Los datos de PM2.5, PM10 y ruido pueden respaldar el monitoreo ambiental del sitio. La radiación o iluminancia solar puede respaldar aplicaciones agrícolas, energéticas y de investigación.

Una estación multiparamétrica es valiosa cuando el propietario necesita comprender la relación entre diferentes condiciones. Por ejemplo, las lecturas de partículas pueden interpretarse de manera diferente durante la lluvia, el viento fuerte o el clima seco. Una sola estación que registra varios parámetros al mismo tiempo facilita esta comparación.

Puesta en servicio y confiabilidad a largo plazo

La puesta en servicio debe incluir inspección física, prueba de energía, prueba de comunicación MODBUS, verificación de la pantalla de la plataforma, prueba de alarma y exportación de datos de muestra. Para la dirección del viento, la alineación norte debe confirmarse en el sitio. En caso de lluvia, se debe verificar el campo de la plataforma para que el propietario comprenda la unidad mostrada.

La confiabilidad a largo plazo depende de la calidad de la instalación y la disciplina de mantenimiento. El operador debe verificar la estabilidad del poste, el sellado del conector, el estado del panel solar, el estado de la batería y la continuidad de los datos. Si la estación está instalada en un sitio hostil, se debe acortar el intervalo de inspección.

Una estación bien documentada es más fácil de mantener. Las fotografías de instalación, las etiquetas de cables, los mapas de registro, la configuración de la puerta de enlace y los registros de repuestos ayudan a los futuros técnicos a resolver problemas sin reconstruir el sistema desde el principio.

Caso de uso de ejemplo: estación meteorológica remota para sitios de energía e infraestructura

Para proyectos fotovoltaicos, de carreteras, portuarios o de infraestructura industrial, la estación meteorológica ultrasónica NBL-W-10GUWS puede proporcionar una fuente de datos ambientales compacta para la plataforma de operación. Los datos de viento, lluvia, radiación, partículas y ruido pueden respaldar la planificación del mantenimiento, las alertas de seguridad y los registros ambientales.

La estación debe instalarse donde los datos reflejen el área de operación en lugar de la conveniencia del gabinete del equipo. Por ejemplo, los datos del viento no deberían quedar bloqueados por estructuras cercanas, y los datos de la radiación solar no deberían quedar sombreados por postes o edificios durante los períodos críticos de observación.

Para sitios remotos, se deben definir reglas de recuperación de comunicación. Si la señal 4G cae, el sistema debe identificar si los datos se pueden almacenar localmente, cómo se muestran las alarmas fuera de línea y cómo se maneja el período faltante después de la reconexión.

Control de riesgos para estaciones desatendidas

Las estaciones desatendidas requieren una planificación inicial más sólida porque los técnicos no están presentes todos los días. El proyecto debe considerar protección contra rayos, protección de cables, base de montaje, medidas antiaflojamiento, conectores impermeables y suficiente reserva de energía para períodos de mal tiempo.

Una plataforma remota debe mostrar indicadores de salud de la estación además de los datos de medición. El voltaje de la batería, el estado de la comunicación, la hora de la última carga y los indicadores de datos anormales ayudan a los operadores a distinguir los eventos climáticos de los problemas del equipo.

Para contratos a largo plazo, las piezas de repuesto y los intervalos de inspección deben acordarse durante la entrega del proyecto. Esto reduce el tiempo de inactividad cuando es necesario reemplazar un cable, conector, batería o módulo de puerta de enlace.

Si la estación es parte de un sistema de informes regulatorio u operativo, el propietario también debe definir el tiempo de retención de datos, la frecuencia de exportación, los permisos de usuario y los registros de reconocimiento de alarmas durante la etapa de diseño del proyecto.

Preguntas frecuentes

P1. ¿Cuál es el papel de la estación meteorológica ultrasónica NBL-W-10GUWS en proyectos de monitoreo desatendido?

La estación meteorológica ultrasónica NBL-W-10GUWS actúa como un nodo de datos ambientales multiparamétrico para sitios remotos. Puede proporcionar datos de viento, temperatura, humedad, presión, lluvia, partículas, ruido, iluminancia o radiación según la configuración. La estación es adecuada para proyectos donde la continuidad de los datos a largo plazo y el bajo mantenimiento son importantes.

P2. ¿Cómo se debe conectar la estación meteorológica ultrasónica NBL-W-10GUWS a una plataforma?

Una arquitectura común es la del sensor al bus RS485, el bus RS485 al registrador de datos o puerta de enlace y la puerta de enlace a la plataforma a través de 4G, Ethernet u otro método de comunicación del proyecto. La plataforma debe definir la ID del dispositivo, los nombres de los parámetros, las unidades, el intervalo de sondeo, las reglas de alarma y la política de almacenamiento de datos.

P3. ¿Qué se debe considerar antes de instalar una estación meteorológica desatendida?

El equipo del proyecto debe evaluar la exposición al viento, la estabilidad de los postes, el suministro de energía, las condiciones de carga solar, la señal de comunicación, la protección contra rayos, el enrutamiento de cables y el acceso para mantenimiento. Un punto de instalación conveniente no siempre es un punto de monitoreo representativo, por lo que la selección del sitio debe coincidir con el objetivo operativo.

P4. ¿Qué proyectos se benefician de una estación meteorológica ultrasónica 10 en 1?

Los sitios fotovoltaicos, los sistemas meteorológicos de carreteras, los puertos, los parques industriales, las bases agrícolas, las estaciones de monitoreo ambiental y los sitios de investigación pueden beneficiarse cuando necesitan múltiples variables ambientales desde una estación compacta. La estación es especialmente útil donde sensores separados aumentarían la carga de trabajo de cableado y mantenimiento.

P5. ¿Cómo mejoran la interpretación los datos multiparamétricos?

Las variables climáticas y ambientales a menudo se influyen entre sí. Por ejemplo, las lecturas de partículas pueden cambiar durante el viento o la lluvia, y los datos de radiación solar pueden explicar las condiciones de energía o cultivos. El registro de múltiples parámetros con la misma marca de tiempo hace que los datos sean más útiles para el análisis de la plataforma y los informes operativos.

P6. ¿Qué se debe probar durante la puesta en servicio?

La puesta en servicio debe incluir prueba de energía, prueba de comunicación, verificación del registro MODBUS, alineación de la dirección del viento, verificación de la pantalla de la plataforma, prueba de alarma y exportación de datos de muestra. Si la estación incluye parámetros de lluvia, radiación, ruido o partículas, esos campos también deben verificarse con la configuración del proyecto.

P7. ¿Qué mantenimiento se necesita para el funcionamiento sin supervisión a largo plazo?

El mantenimiento debe incluir la verificación de la estabilidad del montaje, el sellado del conector, el envejecimiento del cable, la limpieza del panel solar, el estado de la batería, el estado de la superficie del sensor y la continuidad de los datos. La plataforma también debe mostrar indicadores de estado de la estación, como la hora de la última carga y el estado de la comunicación.

P8. ¿Qué información se debe solicitar a NiuBoL antes de la adquisición?

Los integradores deben solicitar la hoja de datos, la configuración de parámetros, la definición de cableado, el mapa de registro MODBUS, los requisitos de energía, la guía de instalación y los accesorios recomendados. Si el proyecto tiene requisitos de integración de plataforma, estos deben discutirse antes de realizar el pedido.

Resumen

Una estación meteorológica ultrasónica NiuBoL es un componente de plataforma práctico para proyectos meteorológicos e industriales IoT desatendidos. Su estructura integrada, salida RS485 MODBUS, transmisión 4G opcional, diseño de baja potencia y detección multiparamétrica ayudan a los contratistas a construir sistemas confiables de monitoreo meteorológico con una lógica clara de adquisición, instalación y mantenimiento.
