Lista de equipos de estaciones meteorológicas: sensores, alimentación, comunicación y criterios de selección

Se debe elaborar una lista de equipos de la estación meteorológica a partir del propósito de monitoreo. Una estación utilizada para agricultura, operación de carreteras, soporte aeroportuario, monitoreo ambiental o pruebas de laboratorio no necesita exactamente el mismo conjunto de parámetros.Los compradores suelen pedir una estación de cuatro, cinco o seis parámetros, pero el punto de partida más útil es: ¿qué decisión admitirá la estación, qué precisión se requiere y dónde se instalará el equipo?

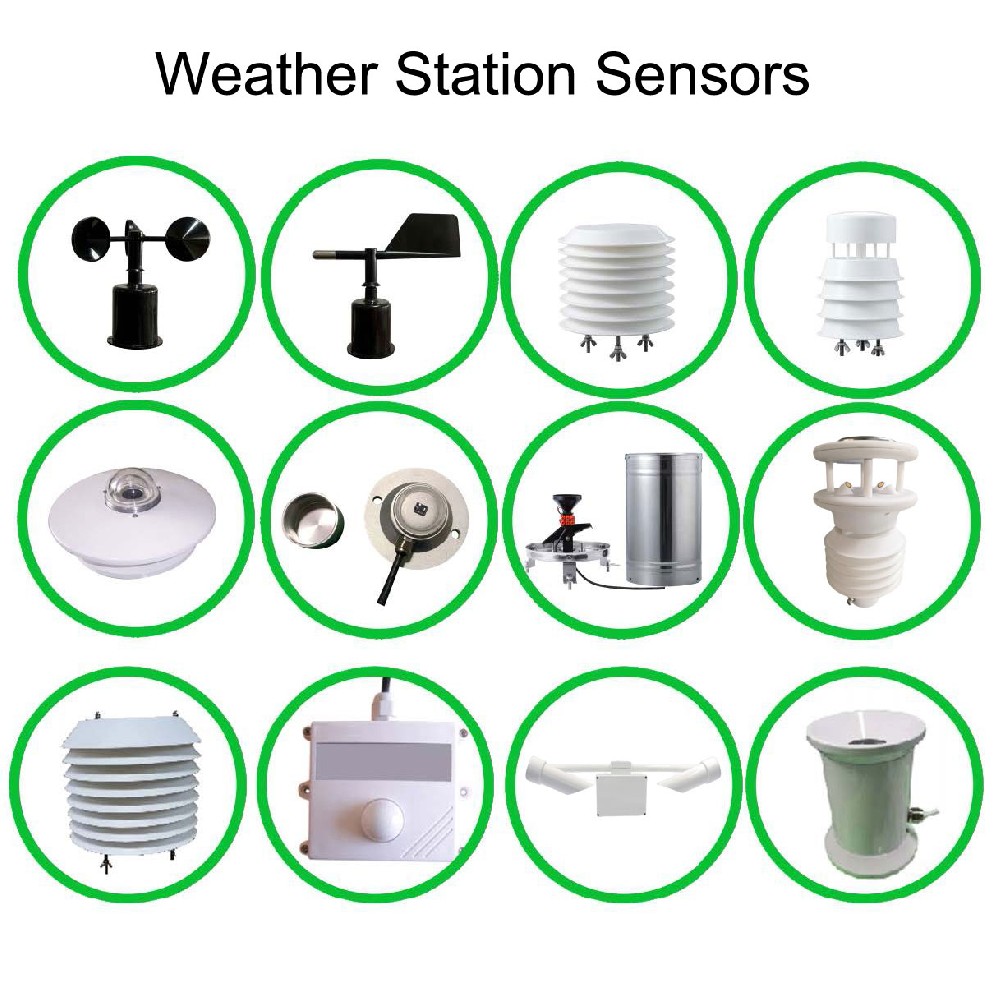

Grupos de equipos en una estación meteorológica automática

Una estación meteorológica automática completa incluye sensores de campo, hardware de montaje, un recolector de datos, fuente de alimentación, módulo de comunicación, gabinete, conexión a tierra y plataforma de software. El grupo de sensores puede estar integrado o separado. Los sensores ultrasónicos integrados reducen el cableado y las piezas móviles.Los sensores separados permiten diferentes alturas de instalación y una sustitución más sencilla de los instrumentos individuales.

Las estaciones agrícolas suelen incluir temperatura, humedad, velocidad del viento, dirección del viento, precipitaciones, radiación, humedad del suelo y temperatura del suelo. Las estaciones ambientales pueden agregar variables de PM, ruido o gas. Las estaciones de carretera pueden priorizar el viento, las precipitaciones y el microclima local. Es por eso que la selección de equipos debe estar vinculada al caso de uso en lugar de a una lista genérica.

El equipo integrado es práctico cuando el proyecto necesita una instalación rápida, apariencia compacta y menor mantenimiento. Es común para la agricultura inteligente, el monitoreo de carreteras, los postes inteligentes, las redes ambientales y las estaciones IoT remotas.Los equipos modulares son adecuados cuando el proyecto requiere alturas de observación estándar, medición de radiación separada, ubicación independiente de pluviómetros o reemplazo de sensores individuales.

Para las adquisiciones, lo integrado no es automáticamente más barato una vez que se cuenta todo el sistema, y ​​lo modular no es automáticamente más preciso a menos que la ubicación y la calibración se realicen correctamente. La decisión debe basarse en el espacio del sitio, el acceso de mantenimiento, las variables requeridas, la vida útil esperada y la integración de la plataforma.

Ruta de comunicación, energía y datos

La mayoría de los sensores meteorológicos compactos NiuBoL utilizan salida RS485 y el protocolo Modbus estándar, que permite la integración con recolectores de datos, PLC, RTU y puertas de enlace IoT. El recopilador almacena valores con marca de tiempo y los carga a través de 4G, Ethernet, Wi-Fi u otros métodos de comunicación del proyecto.La energía solar se puede utilizar cuando la red eléctrica no está disponible, pero el consumo de energía debe calcularse con los sensores seleccionados y el intervalo de carga.

Una lista de equipos profesionales debe especificar el voltaje de suministro, la longitud del cable, el tipo de conector, el mapa de registro, el soporte de montaje, el gabinete, la protección contra rayos, la conexión a tierra y las funciones de la plataforma. Sin estos detalles, el comprador podrá recibir sensores pero no una estación completa.

Reglas de instalación que protegen la calidad de los datos

Los sensores ultrasónicos deben montarse en un tubo vertical y mantenerse nivelados. La marca del norte debe estar alineada con el norte geográfico. El lugar de montaje debe evitar edificios, árboles, postes, cables y bordes de techos que produzcan flujos de aire turbulentos. Los radares y los transmisores de radio no deben instalarse en el mismo plano y deben evitarse las fuentes de vibración.

Para la medición del clima en áreas abiertas, una guía común es instalar instrumentos de viento a unos 10 m sobre el suelo en un área abierta. Si el instrumento está instalado en un edificio, se debe revisar la altura y la obstrucción circundante. Para las estaciones del proyecto que no pueden cumplir con los requisitos de ubicación de observación formal, la limitación debe documentarse en el informe de aceptación.

Escenarios de aplicación

Estación meteorológica agrícola

Desafío del entorno de campo:Las granjas necesitan datos meteorológicos locales para riego, alerta de heladas, riesgo de enfermedades y prevención de desastres.

Esquema de integración del sistema:Seleccione sensores de temperatura, humedad, viento, lluvia, radiación y suelo según sea necesario, con 4G o energía solar.

Valor de usuario:Los administradores pueden comparar las condiciones del campo con los eventos de los cultivos y mejorar el tiempo de respuesta.

Estación de Monitoreo Ambiental

Desafío del entorno de campo:La interpretación de la calidad del aire requiere el contexto meteorológico, especialmente la dirección del viento y la humedad.

Esquema de integración del sistema:Combine equipos de estaciones meteorológicas con módulos de PM, gas o ruido y cargue datos en una plataforma ambiental.

Valor de usuario:Los operadores pueden explicar los eventos de contaminación utilizando registros meteorológicos y de viento locales.

Monitoreo de Carreteras y Transporte

Desafío del entorno de campo:Los tramos de la carretera pueden experimentar viento local, lluvia o cambios de presión que afecten la seguridad.

Esquema de integración del sistema:Utilice sensores ultrasónicos compactos en mástiles o pórticos con alimentación y comunicación estables.

Valor de usuario:Los administradores de tráfico reciben datos cercanos al sitio para alertar y revisar las operaciones.

Campus o estación de investigación

Desafío del entorno de campo:Los usuarios necesitan registros meteorológicos visibles, exportables y fáciles de mantener.

Esquema de integración del sistema:Utilice una estación automática con nombres claros de sensores, panel de plataforma y exportación de datos.

Valor de usuario:La estación admite enseñanza, registros de experimentos y uso de demostración.

Lista de verificación del comprador

• Defina el propósito del monitoreo antes de seleccionar el recuento de parámetros.

• Confirme la compatibilidad de la plataforma y el mapa de registro RS485 Modbus.

• Compruebe si el proyecto necesita sensores integrados o modulares.

• Incluya fotografías de instalación, tabla de direcciones y exportación de datos en los archivos de aceptación.

Cómo leer una cotización de una estación meteorológica

La cotización de una estación meteorológica debe mostrar si el proveedor ofrece solo sensores o una estación operativa completa.Una estación completa normalmente incluye un conjunto de sensores, mástil, brazo transversal o soporte de montaje, registrador de datos, fuente de alimentación, módulo de comunicación, gabinete, accesorios de conexión a tierra, acceso a la plataforma y documentos de instalación. Si falta alguno de estos elementos, el comprador debe saber quién se los proporcionará.

La cotización también debe identificar qué datos se miden directamente y cuáles son módulos opcionales. Por ejemplo, PM2.5, PM10, el ruido, la radiación y la lluvia pueden ser opcionales en algunos sensores integrados. Si el comprador necesita estos valores para un requisito del proyecto, debe escribirlos en el pedido y verificarlos durante la aceptación.

Entregables de datos después de la instalación

After installation, the buyer should receive a sensor list, device address table, platform login, data export sample, installation photos and maintenance instructions. Estos entregables son útiles para futuros trabajos de servicio porque reducen la dependencia del equipo de instalación original.

Evitar la configuración excesiva y la configuración insuficiente

La configuración excesiva ocurre cuando se agregan todos los sensores opcionales sin un caso de uso. La subconfiguración ocurre cuando una estación de bajo costo carece de la variable necesaria para la decisión real. Una granja que quiera apoyo a la evapotranspiración puede necesitar datos de radiación y viento. Un sitio de monitoreo de polvo necesita la dirección del viento.Una estación de demostración escolar puede necesitar una visualización visible y una exportación simple más que un gran conjunto de parámetros.

Por tanto, una buena tabla de selección vincula cada sensor a una decisión, informe o alarma. Si una variable no tiene uso operativo, se puede dejar para una fase posterior. Si se requiere una variable para la regulación o aceptación del proyecto, se debe incluir desde la primera cotización.

Planificación de mantenimiento antes de la compra

El mantenimiento de la estación meteorológica debe planificarse antes de la compra porque el acceso para mantenimiento afecta la selección del modelo. Una estación situada en el césped del campus se puede inspeccionar fácilmente. Una estación en una montaña remota, un puente o un límite industrial necesita menos piezas móviles, una planificación energética más sólida y diagnósticos remotos más claros.Los compradores deben preguntar cómo identificar dispositivos fuera de línea, fallas de sensores y valores anormales de la plataforma.

Los repuestos también importan. Para proyectos con muchas estaciones, mantener cables, conectores, módulos de alimentación o sensores seleccionados de repuesto puede reducir el tiempo de inactividad. El proveedor debe explicar qué piezas son reemplazables en campo y cuáles requieren servicio de fábrica.

Preguntas frecuentes sobre la decisión del proyecto

R: Generalmente incluye sensores, mástil de montaje, recolector de datos, sistema de energía, módulo de comunicación, gabinete, accesorios de conexión a tierra y plataforma de software.

P2: ¿Cuál es la diferencia entre los sensores meteorológicos 5 en 1 y 6 en 1?

R: Un sensor 5 en 1 normalmente cubre la velocidad del viento, la dirección del viento, la temperatura, la humedad y la presión. Una configuración 6 en 1 añade otra variable como lluvia o luz según el modelo.

P3: ¿Por qué es común RS485 Modbus?

R: RS485 Modbus admite cableado industrial, dispositivos direccionables e integración con registradores, PLC, puertas de enlace y plataformas de terceros.

P4: ¿Puede una estación meteorológica servir para el seguimiento agrícola y medioambiental?

R: Sí, si los parámetros seleccionados coinciden con ambas necesidades. La agricultura puede requerir datos sobre el suelo o la radiación, mientras que los proyectos ambientales pueden requerir módulos de PM, gas o ruido.

P5: ¿Cómo se debe seleccionar la potencia?

R: Utilice la red eléctrica cuando esté disponible. Utilice energía solar para sitios remotos, pero calcule el tamaño de la batería y del panel según la carga del sensor y el intervalo de carga.

P6: ¿Qué afecta la precisión de la estación meteorológica después de la compra?

R: La ubicación, la altura de montaje, la alineación norte, la calidad del cable, la estabilidad de la energía, el mantenimiento y el mapeo de la unidad afectan la calidad práctica de los datos.

R: Elija sensores integrados para una implementación compacta y menor mantenimiento. Elija sensores separados cuando se requieran alturas estándar o ubicación de sensores individuales.

P8: ¿Qué documentos se deben solicitar?

R: Solicite hojas de datos, diagramas de cableado, mapas de registro Modbus, guía de instalación, instrucciones de plataforma y lista de verificación de aceptación.

P9: ¿Se puede cargar la estación en una plataforma en la nube?

R: Sí, con un recolector de datos o puerta de enlace adecuado. La plataforma puede mostrar valores, historial, alarmas y registros de exportación en tiempo real.

P10: ¿Cuál es una buena secuencia de adquisiciones?

R: Comience con la aplicación, seleccione las variables, confirme el sitio de instalación, elija comunicación y energía, luego solicite una lista completa del equipo.

Resumen

Se debe seleccionar como sistema el equipo de la estación meteorológica: sensores, energía, comunicación, montaje, software y registros de aceptación. Los sensores meteorológicos NiuBoL admiten mediciones ultrasónicas compactas, comunicación RS485 Modbus e integración a nivel de proyecto para agricultura, carreteras, monitoreo ambiental, campus y estaciones de investigación.
