Monitorización de parques eólicos: anemómetro, sensor de velocidad y dirección del viento

Monitoreo de Sitios de Energía Eólica — Anemómetro, Sensor de Velocidad y Dirección del Viento

Monitoreo de Alta Precisión de Velocidad y Dirección del Viento NiuBoL · Gestión Digital Completa de Parques Eólicos

I. Antecedentes de la Solución

La energía eólica es un componente vital de la energía limpia. La eficiencia y seguridad de los parques eólicos dependen directamente de una evaluación precisa de los recursos eólicos y monitoreo en tiempo real. Los parques eólicos tradicionales enfrentan los siguientes desafíos:

- Grandes errores en la evaluación de recursos eólicos: Los anemómetros mecánicos tienen baja precisión y son susceptibles al arena arrastrada por el viento y bajas temperaturas, lo que lleva a decisiones de inversión sesgadas.

- Optimización insuficiente del funcionamiento de las turbinas: El retraso en el monitoreo en tiempo real de la velocidad y dirección del viento resulta en ajustes intempestivos de la orientación de la góndola y reducción de la eficiencia de generación de energía.

- Altos riesgos por clima extremo: La falta de alerta inteligente temprana y resistencia a entornos hostiles puede causar fácilmente daños en equipos y peligros para la seguridad del personal.

- Datos fragmentados: Los datos de velocidad del viento, dirección, ambientales y de vibración de turbinas se almacenan de forma aislada, resultando en baja eficiencia operativa y de mantenimiento (O&M).

Para abordar estos problemas, la Solución Integral de Monitoreo de Sitios de Energía Eólica NiuBoL adopta un enfoque de cadena completa de «sensores de alta precisión + colectores en borde + plataforma en la nube + gestión móvil», permitiendo un control refinado de los parques eólicos desde la selección y evaluación del sitio hasta el O&M diario.

 II. Composición del Sistema e Introducción de Productos

El sistema de monitoreo de sitios eólicos consta de cuatro módulos principales: equipos de monitoreo frontales, equipos de adquisición y transmisión de datos, sistema de análisis en plataforma en la nube y sistema de gestión de capa de aplicación. Cubre todo el proceso de selección de sitio, construcción y operación de parques eólicos, asegurando datos de monitoreo precisos y confiables, análisis inteligente y eficiente, y decisiones ejecutables rápidamente.

 1. Equipos de Monitoreo Frontales (Capa de Percepción)

Los equipos frontales son el núcleo de la adquisición de datos de parques eólicos, responsables de la recolección de alta precisión de velocidad del viento, dirección, parámetros ambientales y datos de vibración de turbinas.

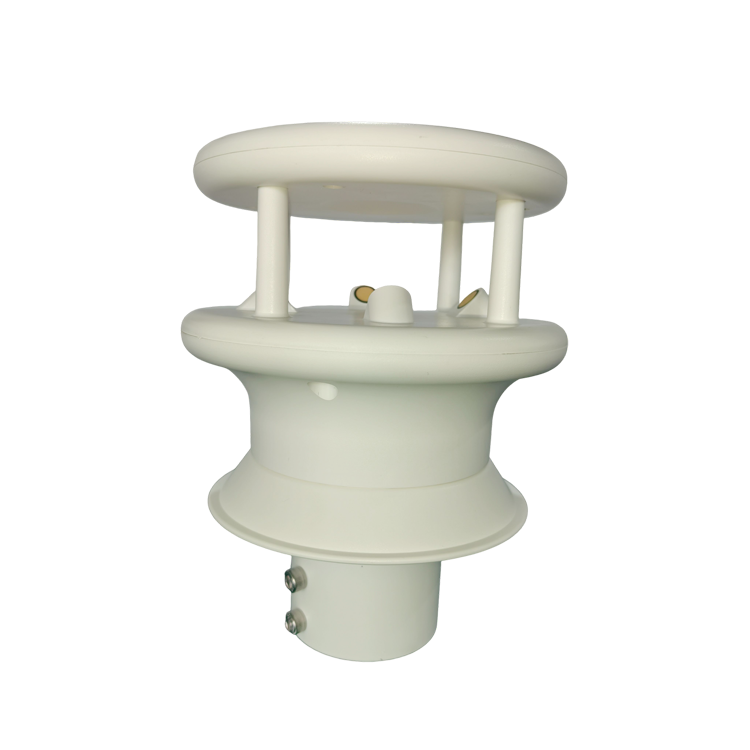

 1.1 Anemómetro Ultrasónico NiuBoL-21GUWS

- Rango de medición: 0,1–60 m/s

- Precisión de medición: ±0,5 m/s

- Método de salida: RS485/Modbus

- Adaptabilidad ambiental: Temperatura de operación -40℃~85℃, índice de protección IP65

Ventajas:

- Sin componentes mecánicos, evitando el desgaste por arena y congelación a bajas temperaturas

- Algoritmo de compensación de temperatura integrado que asegura la precisión de los datos en entornos extremos

- Puede instalarse directamente en las cimas de torres de turbinas o mástiles de medición de viento, soportando acceso flexible a buses analógicos y digitales

- Adecuado para entornos complejos como mesetas terrestres, áreas costeras de alta humedad y regiones desérticas con vientos fuertes y arena

1.2 Sensor Ambiental NiuBoL

- Parámetros de monitoreo: Temperatura (-40~85℃), humedad (0~100%RH), presión atmosférica (10~110 kPa)

- Propósito: Proporciona datos de compensación ambiental para el monitoreo de velocidad y dirección del viento

- Ventajas:

  - Salidas analógicas y RS485, permitiendo adquisición sincrónica con sensores de velocidad/dirección del viento

  - Datos ambientales precisos que soportan modelos de evaluación de recursos eólicos y análisis de eficiencia de turbinas

  1.3 Sensor de Vibración

- Rango de monitoreo: 0–1000 Hz

- Propósito: Monitorea vibraciones de torre y palas para detectar anomalías estructurales con antelación

- Ventajas:

  - Análisis correlacionado con datos de velocidad del viento, dirección y ambientales que permite alerta inteligente temprana para «condiciones de viento anormales → fallo de equipo»

 2. Adquisición y Transmisión de Datos (Capa de Transmisión)

 2.1 Colector de Datos para Energía Eólica

- Compatibilidad de sensores: Soporta acceso simultáneo a 16 sensores, incluyendo RS485, analógico y entradas de conmutación

- Comunicación: Subida remota 4G, adquisición local

- Diseño industrial con fuerte resistencia a interferencias electromagnéticas

Ventajas:

- Transmisión de datos estable y confiable con reanudación en punto de interrupción para garantizar cero pérdida de datos

- Integración fluida con plataformas en la nube y sistemas SCADA

 2.2 Solución de Optimización de Red

- Áreas centrales: Red privada 4G para transmisión de datos en tiempo real

- Áreas remotas: Red ad-hoc LoRaWAN + respaldo 4G

 3. Sistema de Análisis en Plataforma Cloud (Capa de Plataforma)

Plataforma Cloud de Monitoreo de Energía Eólica NiuBoL

Gestión de Datos:

- Soporta acceso para decenas de miles de dispositivos

- Almacenamiento a largo plazo de datos de velocidad del viento, dirección, ambientales y de vibración por ≥5 años

- Tiempo de respuesta ≤1 segundo para cumplir con las necesidades de evaluación de recursos eólicos a largo plazo

Monitoreo Visual:

- Mapa GIS que muestra una vista panorámica del parque eólico

- Velocidad y dirección del viento mostradas con flechas dinámicas; hacer clic en un dispositivo revela curvas históricas e informes

- Alertas emergentes, SMS y notificaciones push en la app para anomalías

 4. Sistema de Gestión de Capa de Aplicación

 4.1 App NiuBoL

- Monitoreo en tiempo real: Actualizaciones de velocidad del viento, dirección y estado de dispositivos en cada punto de monitoreo con frecuencia ≤3 segundos

- Generación de informes: Informes de monitoreo de energía eólica diarios/semanales/mensuales, incluyendo velocidad promedio del viento y estimaciones de generación de energía, con soporte para exportación y compartir

- Gestión de dispositivos: Registros de instalación y O&M, calibración remota y recordatorios de fallos

 4.2 Terminal de Gestión Web & Sistema de Pantalla Grande

- Configuración del sistema, gestión de permisos de usuario y análisis estadístico de datos

- Pantalla grande en tiempo real de condiciones de viento en todo el sitio y estado de turbinas para la toma de decisiones operativas

 III. Pasos de Implementación

1. Estudio del Sitio y Planificación de Disposición de Puntos

   - Desplegar mástiles de medición de viento de 60–100 m

   - Colocar puntos a intervalos de 500 m en áreas centrales

2. Instalación y Puesta en Marcha de Equipos

   - Instalar sensores de forma segura y cablear colectores

   - Calibrar anemómetros y realizar operación de prueba de 72 horas para optimizar parámetros

   - Depurar integración con sistema SCADA

3. Adquisición y Análisis de Datos

   - Los sensores recolectan datos cada 0,1 segundo; los colectores preprocesan y suben a la plataforma en la nube cada 5 segundos

   - La plataforma en la nube limpia datos, elimina valores atípicos y genera análisis de condiciones de viento

4. Soporte a la Decisión

   - Alertas escalonadas enviadas a terminales de O&M y sistemas de control de turbinas

   - Optimización basada en datos de orientación de góndola y disposición de turbinas

   - Programación anticipada de O&M para anomalías de vibración

 IV. Ventajas Principales

- Alta Precisión: Anemómetro ultrasónico con precisión de velocidad del viento de ±0,5 m/s y dirección del viento de ±1°, reduciendo errores mecánicos tradicionales en un 80 %

- Estabilidad y Confiabilidad: Todos los equipos resistentes a -40℃~85℃, vientos de nivel 12, protección IP65; versión offshore anti-salpicadura salina permite uso a largo plazo

- Cobertura de Proceso Completo: Digitalización en todo el ciclo de vida de selección de sitio, construcción y O&M de parques eólicos

- Compatibilidad SCADA: Soporta principales marcas de turbinas con integración de bajo costo

 V. Riesgos y Soluciones

Preguntas Frecuentes

Q1: ¿En qué escenarios es adecuado el Sistema de Monitoreo de Sitios de Energía Eólica NiuBoL?

A1: Aplicable a la evaluación de selección de sitios para parques eólicos terrestres y offshore, monitoreo operativo, gestión de energía eólica distribuida y actualizaciones de sistemas de monitoreo para parques eólicos envejecidos. El sistema cubre la optimización del funcionamiento de turbinas, monitoreo del estado de equipos y evaluación a largo plazo de recursos eólicos, satisfaciendo diversas necesidades en el desarrollo y O&M de la energía eólica.

Q2: ¿El rango de monitoreo de velocidad del viento cumple con los requisitos de las turbinas eólicas principales?

A2: Rango de medición de velocidad del viento de 0,1–60 m/s y precisión de dirección del viento de ±1° cubren las velocidades de arranque, nominales y de corte de turbinas principales de 1,5 MW a 5 MW.

Q3: ¿Los equipos pueden operar de manera estable durante largos períodos en entornos extremos?

A3: El anemómetro ultrasónico NiuBoL no tiene partes mecánicas y opera de manera estable de -40℃ a 85℃. Con protección IP65 y versión offshore con recubrimiento anti-salpicadura salina, pasa pruebas de salpicadura salina, arena y congelación a baja temperatura, asegurando operación estable por más de 3 años.

Q4: ¿El sistema puede integrarse con sistemas SCADA existentes?

A4: Soporta sistemas SCADA de principales marcas de turbinas (ej. Goldwind, Envision, Ming Yang) vía protocolos estándar como Modbus y OPC UA para integración fluida. Los datos históricos pueden migrarse a la nueva plataforma para gestión unificada de bajo costo.

Q5: ¿Cuál es el cronograma de implementación del sistema? ¿Afectará la generación de energía?

A5: Pequeños parques eólicos (≤20 turbinas) toman ~15 días; grandes parques eólicos (≥100 turbinas) toman ~30 días. El diseño modular permite instalación en una sola turbina durante paradas, con ≤2 horas de inactividad por turbina y sin impacto en la generación general.

Q6: ¿El O&M post-despliegue es complejo? ¿Requiere personal especializado?

A6: Los equipos son libres de mantenimiento con tasa de fallo de colectores <0,5 %. NiuBoL proporciona capacitación y manuales; el personal de O&M regular puede realizar operaciones diarias después de 1 día de capacitación.

Q7: ¿Se perderán datos si el clima extremo causa interrupciones de comunicación?

A7: El colector de datos para energía eólica tiene caché integrado para 7 días de datos; los datos en caché se suben automáticamente al restaurar la comunicación, asegurando integridad de datos.

Q8: El costo de inversión del sistema es alto — ¿cómo reducirlo?

A8: Adoptar despliegue escalonado: anemómetros de alta precisión NiuBoL en torres de turbinas en áreas centrales, con sensores económicos en áreas auxiliares.

Resumen

La Solución de Monitoreo de Sitios de Energía Eólica NiuBoL, centrada en sensores de alta precisión, colectores inteligentes en borde, análisis en plataforma en la nube y gestión móvil, cubre todo el proceso de evaluación de sitios de parques eólicos, optimización de turbinas y garantía de seguridad. Al capturar con precisión cambios en velocidad y dirección del viento, proporcionando alertas en tiempo real y predicciones inteligentes, aumenta la eficiencia de generación de energía en ≥8 %, reduce tasas de fallo de equipos en ≥30 % y logra una gestión digital, inteligente y eficiente de parques eólicos.
