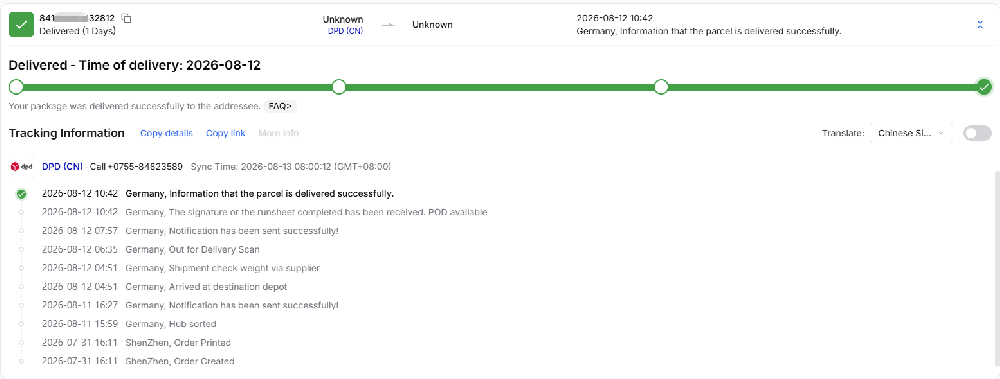

NiuBoL entrega sensores de suelo RS485 y una puerta de enlace Modbus a Alemania

NiuBoL ha entregado un paquete integrado de monitorización de suelos a Alemania que consta de sensores de suelo de siete parámetros NBL-S-TMC-7 y una puerta de enlace IoT TG451. A diferencia de una orden de inspección portátil, este paquete está diseñado para una ruta de datos por cable: sensores a nivel de campo, comunicación RS485, conversión de puerta de enlace y acceso a la red.

El sistema solicitado, no sólo los productos individuales

Las sondas miden la temperatura del suelo, la humedad, la conductividad y los valores de referencia de N, P y K derivados de pH y EC. El TG451 proporciona la capa de conexión entre dispositivos de campo en serie y una red IP. Ese emparejamiento es útil cuando un proyecto necesita varios puntos de monitorización y reenvío de datos basado en puerta de enlace.

Puntos de puesta en servicio RS485 y Modbus

Varios sensores pueden compartir una troncal RS485 solo cuando cada dispositivo tiene una dirección Modbus única. Antes de la instalación, el integrador debe registrar la dirección asignada a cada ubicación física. La configuración serial debe coincidir en todo el bus, incluida la velocidad en baudios, la paridad, los bits de datos y los bits de parada.Los datos del pedido identifican 9600 bps para el sensor; el mapa de registro final y el formato de serie deben cotejarse con la documentación de envío.

El diseño del autobús es importante. Utilice una conexión en cadena en lugar de una estrella cuando sea práctico, mantenga constante la polaridad A/B, proporcione una referencia común cuando sea necesario y aplique terminaciones según la longitud del cable y el ruido del emplazamiento. Las sondas de suelo pueden ser IP68, pero la puerta de enlace es un dispositivo interior/armario con protección IP30.Pertenece a un recinto seco con conexión a tierra adecuada, protección contra sobretensiones y acceso de servicio.

¿Qué se debe probar antes de que el sistema entre en línea?

Una prueba sensata de fábrica o de banco sondea cada sensor por separado, cambia su dirección y luego conecta los dispositivos al mismo bus. La puerta de enlace debe probarse para la conversión TCP de Modbus RTU a Modbus utilizando las direcciones de registro reales. Finalmente, desconecte y restablezca la alimentación del sensor para confirmar que la puerta de enlace y el host se recuperen sin reconfiguración manual.

• Confirme que cada sensor responda solo en su dirección asignada.
• Lea todos los registros requeridos y verifique las unidades, el orden de los bytes y los valores con signo.
• Documente el mapeo entre la dirección del sensor y el punto de instalación.
• Pruebe el direccionamiento de la red, las reglas del firewall y el intervalo de sondeo elegido.
• Registre el comportamiento después de la desconexión de RS485, el reinicio de la puerta de enlace y la pérdida de la red.

Límites de medición que pertenecen al registro del proyecto.

La página del producto NBL-S-TMC-7 especifica un rango de temperatura de -40 a 80 grados C, un rango de humedad de 0-100 %, un rango de conductividad de 0-10 000 microS/cm, un rango de visualización NPK de 0-2000 mg/kg y un rango pH de 0-10. Al igual que con el modelo portátil, los canales NPK se derivan de EC utilizando factores empíricos.Son apropiados para comparar y monitorizar tendencias, no reemplazan el análisis de nutrientes de laboratorio.

Estado de entrega y próxima etapa de ingeniería.

Después de la recepción, la aceptación del emplazamiento debe verificar la ubicación de la sonda, el enrutamiento de los cables, las direcciones de los sensores, el mapeo de la puerta de enlace, la continuidad de los datos y las condiciones del armario. NiuBoL puede proporcionar la documentación del sensor y la puerta de enlace que necesita el PLC, SCADA o el ingeniero de plataforma.

Preguntas frecuentes sobre proyectos y productos

P1: ¿Pueden varios sensores NBL-S-TMC-7 utilizar el mismo puerto RS485?

Sí, si el diseño del bus y el presupuesto de energía son adecuados y cada sensor tiene una dirección única. Confirme la longitud máxima del bus, el tipo de cable, la terminación y el intervalo de sondeo para el emplazamiento real.

P2: ¿El TG451 entiende automáticamente cada dispositivo Modbus?

No. Los parámetros seriales y el mapeo de registros deben configurarse y probarse. La compatibilidad Modbus define el transporte, pero no elimina la necesidad de mapear cada registro y unidad de ingeniería.

P3: ¿Se puede instalar la puerta de enlace al aire libre junto a las sondas?

No sin un recinto adecuado. Los sensores tienen clasificación IP68, mientras que el TG451 citado tiene protección IP30 y debe montarse en un armario seco con cableado controlado y protección contra sobretensiones.

P4: ¿Qué se debe proporcionar para una cotización repetida?

Proporcione la configuración del sensor, longitudes de cable, voltaje de suministro, método de red de puerta de enlace, banda celular si es necesario, destino del protocolo, alcance del armario y código postal de entrega.

P5: ¿Cómo se debe aceptar el proyecto?

Registre valores en vivo de cada dirección configurada, verifique la asignación TCP Modbus, pruebe la recuperación después de interrupciones de energía y de red, inspeccione las ubicaciones de las sondas y conserve la dirección final/programa de registro.

Resumen

Esta entrega en Alemania es un sistema de monitorización multipunto en lugar de una venta de sensores independientes. Las sondas RS485 suministran mediciones de campo; el TG451 proporciona la capa de puerta de enlace. El valor de ingeniería depende de la planificación de direcciones, el mapeo de registros, la protección del armario y las pruebas de recuperación.Esos detalles deben establecerse en la solicitud de cotización y en el registro de aceptación, y no dejarse hasta que las sondas ya estén enterradas.
