Instrumentos NiuBoL de caudal y nivel de agua por radar enviados a Zimbabue

NiuBoL ha suministrado equipos de medición de caudal y nivel de agua por radar, junto con sistemas de comunicación a Zimbabue. Estos instrumentos abordan un desafío común en la monitorización hidrológica: cómo observar el agua en movimiento sin colocar componentes de medición sensibles directamente en el canal.

¿Qué mide un caudalímetro por radar sin contacto?

Un caudalímetro por radar normalmente se instala sobre un río o canal abierto. Transmite señales de radar hacia la superficie del agua y utiliza el desplazamiento de frecuencia Doppler en las señales reflejadas para estimar la velocidad superficial. Los modelos adecuados también incluyen medición de distancia por radar para determinar el nivel del agua.

La velocidad superficial no equivale automáticamente al caudal total. Para estimar el caudal en m³/s se requiere información sobre la sección transversal del canal y un método apropiado para relacionar la velocidad superficial medida con la velocidad media del canal. Esta es la razón por la que la geometría del río o del canal es importante al planificar una estación de monitorización de caudal.

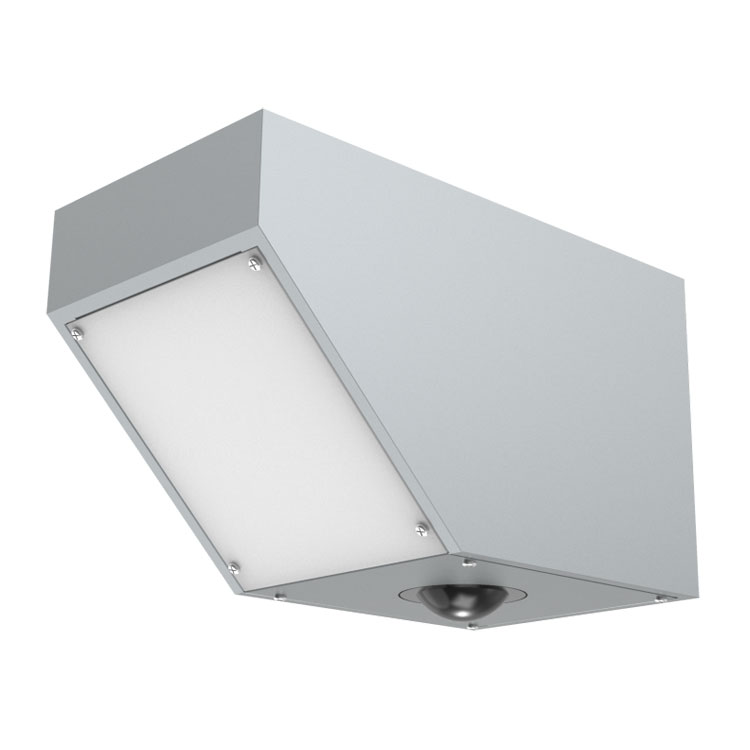

Los instrumentos de caudal por radar observan el movimiento de la superficie desde una posición situada sobre el agua.

¿En qué se diferencia la medición del nivel de agua por radar?

Un sensor de nivel de agua por radar mide la distancia entre el instrumento y la superficie del agua. Con una elevación de referencia o altura de montaje conocida, la distancia se puede convertir en una lectura del nivel del agua. A diferencia de un caudalímetro, su propósito principal es rastrear cambios en la altura de la superficie del agua, no la velocidad de la corriente.

Las lecturas de nivel de agua y caudal son complementarias: una muestra la altura del agua, mientras que la otra ayuda a describir cómo se mueve el agua.

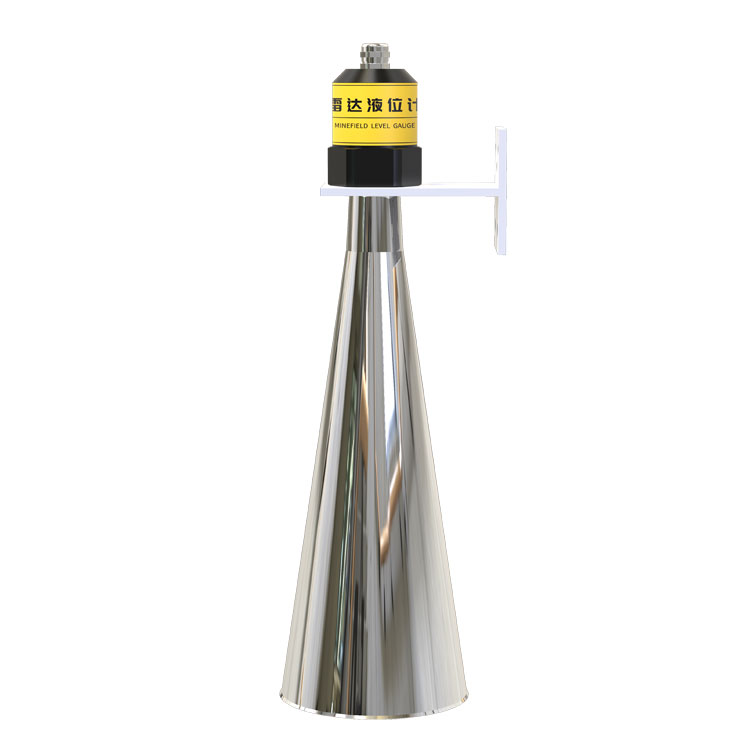

La medición de nivel por radar es útil para ríos, embalses y canales de drenaje.

Conexión de instrumentos de campo a sistemas remotos

El envío también incluía equipos de comunicación de datos. Con dispositivos RS485 compatibles, alimentación adecuada y cobertura de red, una unidad de transmisión de datos puede proporcionar un enlace entre las mediciones de campo y una plataforma de monitorización remota. Esto puede resultar valioso para sitios de medición muy separados.

Los sistemas fluviales, embalses y zonas agrícolas de regadío de Zimbabue crean una demanda de mediciones fiables del agua en estudios de recursos hídricos, monitorización de canales y proyectos de vigilancia de inundaciones. La medición sin contacto es particularmente relevante cuando el acceso, los sedimentos o los desechos complican el mantenimiento del instrumento.

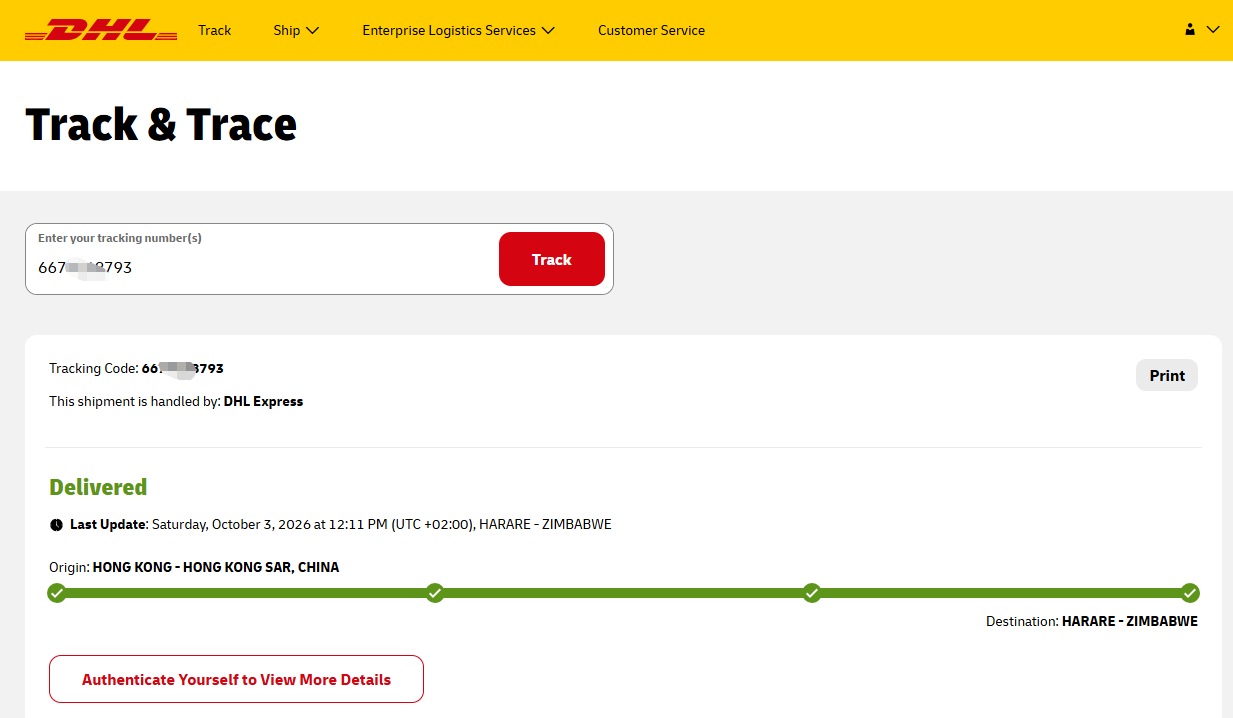

Imagen de envío

Planificar una instalación de monitorización de agua

Póngase en contacto con NiuBoL para la selección de productos y un presupuesto. Para seleccionar un sistema de radar, comparta la anchura y la geometría del canal, el rango esperado del nivel del agua, la altura de instalación, la alimentación eléctrica y los requisitos de comunicación de datos.
