Medidor de nivel por radar de ondas milimétricas de alta frecuencia: monitorización hidrológica precisa

Liderazgo en Monitoreo Hidrológico Preciso: Visión General del Medidor de Nivel Radar de Onda Milimétrica de Alta Frecuencia NiuBoL

En los proyectos modernos de gestión de recursos hídricos y la construcción de ciudades inteligentes, los datos de nivel de agua en tiempo real y precisos constituyen el núcleo de la prevención de inundaciones y reducción de desastres, la programación de recursos hídricos y el monitoreo ambiental. Apoyándose en la tecnología líder de RF de onda milimétrica, NiuBoL ha lanzado una nueva generación de medidor de nivel radar FMCW (Onda Continua Modulada en Frecuencia) que opera en la banda de 76-81 GHz. Con su medición sin contacto, alta precisión y adaptabilidad extremadamente fuerte al entorno, este sensor se está convirtiendo en la solución preferida para el monitoreo hidrológico de grado industrial.

Análisis de la Tecnología Central: ¿Por Qué Elegir el Radar de Alta Frecuencia 80 GHz?

En comparación con los radares tradicionales de 26 GHz o los sensores ultrasónicos, el medidor de nivel radar NiuBoL presenta avances tecnológicos significativos:

• Ángulo de Haz Más Estrecho: El ángulo de haz de la antena de este producto es solo de 6°, con energía más concentrada. Esto significa que, al instalarlo lateralmente en puentes, en canales estrechos o cerca de las orillas, puede evitar eficazmente las interferencias de las paredes laterales y concentrarse únicamente en la señal de la superficie del agua.

• Mayor Resolución de Medición: Basado en la tecnología FM de banda ancha 76-81 GHz, el radar tiene un mayor ancho de barrido, capaz de identificar cambios sutiles en el nivel de agua con una precisión de medición de hasta ±1 mm.

• Zona Muerta Extremadamente Pequeña: La chip RF milimétrico CMOS auto-desarrollado controla la zona muerta dentro de 10 cm. Incluso cuando el nivel de agua se acerca al rango completo del sensor en niveles altos de agua, aún puede mantener una salida estable.

Características Excepcionales del Producto Medidor de Nivel Radar

Chip CMOS Auto-Desarrollado y Arquitectura Optimizada

El medidor de nivel radar NiuBoL integra una chip RF milimétrico CMOS auto-desarrollada. Esta arquitectura RF altamente integrada logra una relación señal-ruido más alta. Incluso en fluctuaciones complejas de la superficie del agua (como olas de viento y perturbaciones por gotas de lluvia), puede extraer con precisión los datos de eco, garantizando la autenticidad y efectividad de los datos.

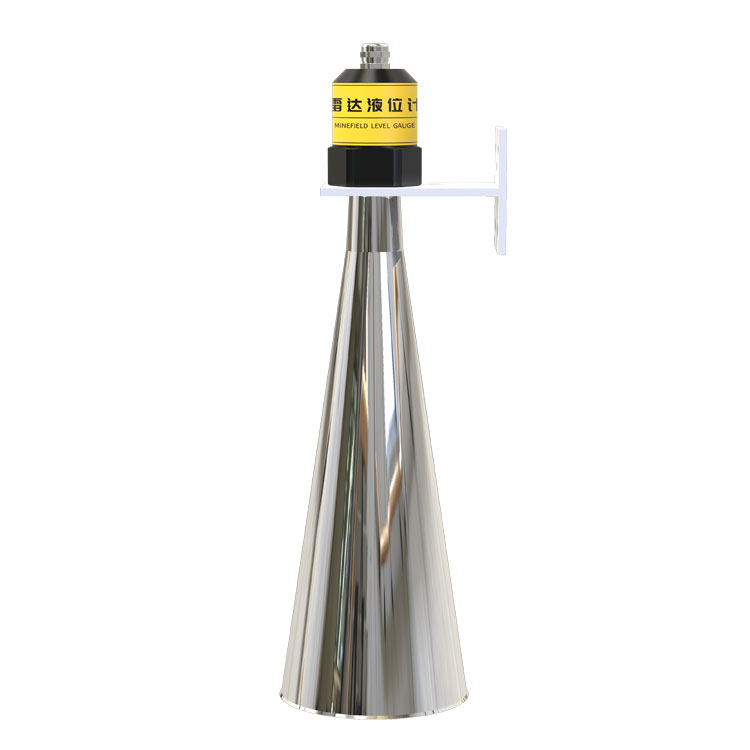

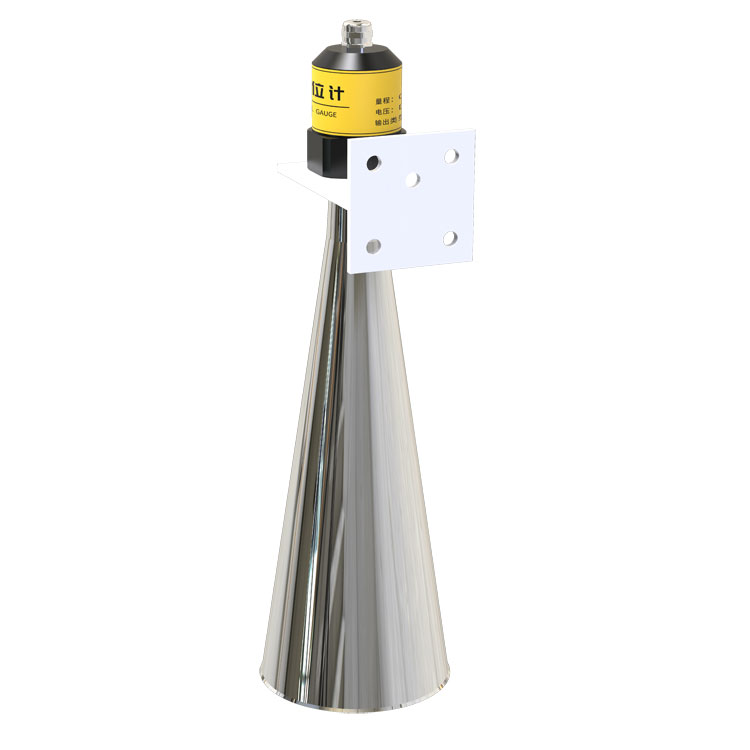

Diseño de Lente Integrada

La apariencia del producto adopta una estructura de lente integrada delicada, que no solo reduce el volumen (facilitando la instalación en postes, brazos cruzados o bajo puentes), sino que también mejora la capacidad de protección. Este diseño puede prevenir eficazmente el impacto de la condensación y los depósitos de polvo en el haz, reduciendo los costos de mantenimiento a largo plazo.

Consumo Extremadamente Bajo y Operación a Largo Plazo

Ante la situación actual en la que la mayoría de las estaciones hidrológicas de campo utilizan energía solar, NiuBoL ha optimizado especialmente el diseño del circuito. Su consumo máximo es solo de 0,2 W, combinado con alimentación de amplio voltaje DC 10-30 V, mejorando enormemente la autonomía del sistema en días lluviosos y prolongando la vida útil general del equipo.

Tabla de Parámetros Técnicos del Medidor de Nivel Radar

Escenarios de Aplicación Ampliamente Utilizados del Medidor de Nivel Radar

El medidor de nivel radar NiuBoL se utiliza ampliamente en los siguientes campos gracias a sus características sin contacto, anticorrosivas y antiinterferencias:

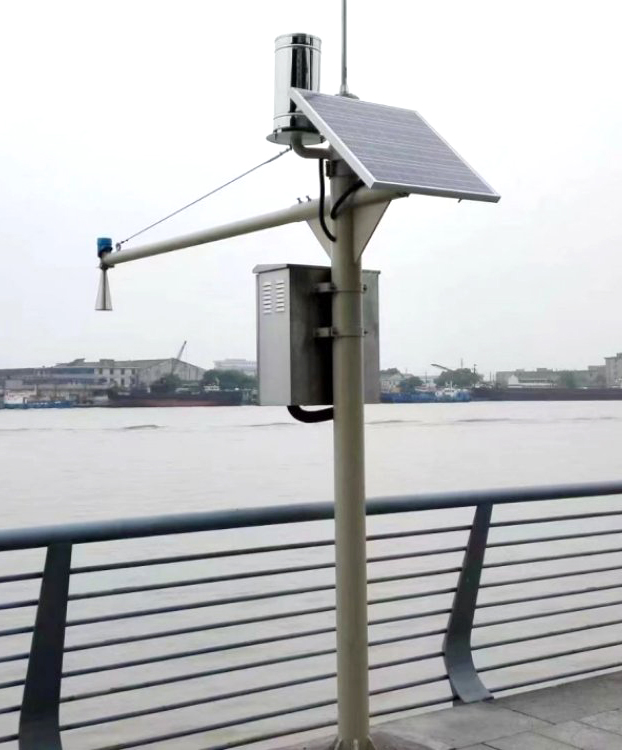

1. Monitoreo de Ríos, Lagos y Embalses
   En el monitoreo a larga distancia de grandes ríos, el medidor radar no se ve afectado por la densidad del aire, la temperatura o el vapor. Su rango de hasta 70 m permite manejar fácilmente el monitoreo del nivel de agua en la parte frontal de la presa de embalses profundos. Incluso durante inundaciones, la medición sin contacto evita daños por objetos flotantes.

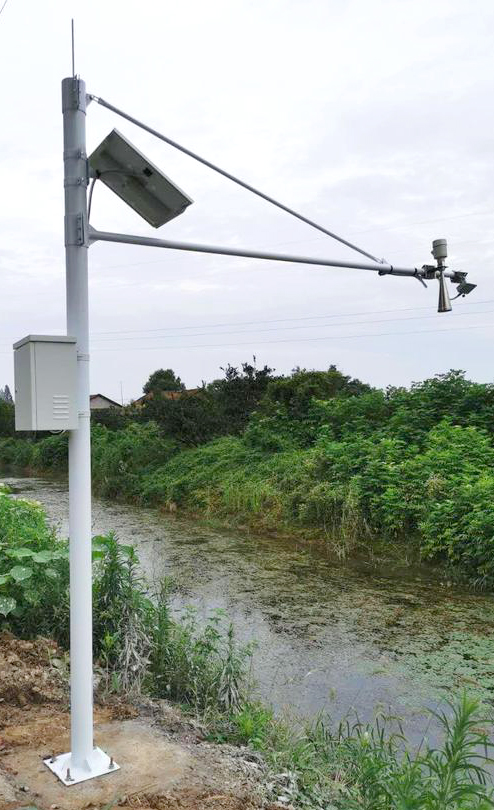

2. Irrigación Agrícola Inteligente y Control de Canales
   En canales abiertos, distritos de irrigación y canales principales, los datos de nivel de agua son clave para calcular el caudal. El haz estrecho de 6° del sensor NiuBoL es muy adecuado para la instalación lateral en canales estrechos, sin influencia de malezas o obstáculos en los bordes del canal, ayudando a una irrigación precisa.

3. Inundaciones Urbanas y Redes de Tuberías Subterráneas
   Para puntos propensos a inundaciones como debajo de viaductos urbanos, entradas de túneles y registros, el equipo puede instalarse en postes o brazos cruzados. Su tamaño compacto y nivel de protección IP67 le permiten funcionar en espacios subterráneos húmedos y oscuros.

4. Alerta de Inundaciones de Montaña y Monitoreo de Desastres Geológicos
   En el monitoreo de arroyos de montaña remotos, debido al terreno empinado, la instalación en soporte del medidor radar simplifica enormemente la dificultad de construcción. Su bajo consumo permite una conexión a largo plazo con RTU/pasarela mediante red 4G/5G para la transmisión de datos, ganando tiempo valioso para la prevención y reducción de desastres.

Guía de Instalación y Puesta en Marcha del Medidor de Nivel Radar

Para garantizar la precisión de los resultados de medición, NiuBoL recomienda seguir estos pasos durante la instalación:

Principios Clave Antes de la Instalación

• Garantía de Verticalidad: Es absolutamente necesario garantizar que la dirección de emisión del haz del instrumento sea perpendicular a la superficie del agua a medir. Cualquier inclinación evidente causará una reducción en la amplitud de la señal de eco o incluso impedirá que el sensor reciba señales normalmente.

• Evitar Fuentes de Interferencia: Dentro del rango cubierto por el ángulo de haz (calcular el radio del cono según la altura de instalación), no debe haber obstáculos como protuberancias en la orilla, tuberías, vigas, etc., para evitar la generación de ecos falsos.

Pasos Recomendados

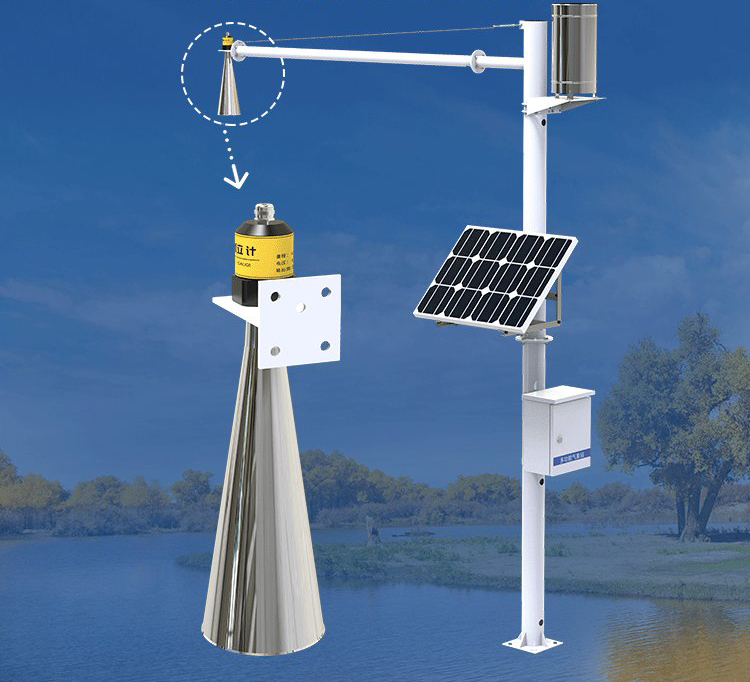

• Fijación en Soporte: Instalar el sensor en el soporte estándar NiuBoL para garantizar una estructura firme que no produzca oscilaciones significativas por viento fuerte.

• Conexión del Cableado: Conectar las líneas de señal RS485 según el manual. Rojo para positivo de alimentación, negro para negativo, amarillo y azul (o verde) respectivamente para 485_A y 485_B.

• Verificación de Datos: Leer los datos en tiempo real a través de la interfaz RS485 y comparar con el nivel de agua medido manualmente para confirmar la precisión de la calibración de cero.

Preguntas Frecuentes

P1: ¿El medidor de nivel radar se verá afectado durante una lluvia intensa?
R: Básicamente no. El radar NiuBoL opera en la banda de alta frecuencia 80 GHz con algoritmo de procesamiento FMCW que tiene una penetración extremadamente fuerte, capaz de filtrar las señales parásitas causadas por gotas de lluvia, garantizando valores de medición estables de la superficie del agua.

P2: ¿El producto soporta conexión a sistemas de monitoreo existentes?
R: Sí. El producto adopta salida RS485 estándar y soporta el protocolo Modbus RTU. Esto permite una conexión sin fisuras con RTU, PLC, DTU y diversas plataformas IoT de gestión inteligente del agua en el mercado.

P3: ¿Por qué el ángulo de haz de 6° es mejor que 24°?
R: Un ángulo de haz más estrecho significa energía más concentrada. En entornos de instalación complejos (como junto a pilares de puente o en canales estrechos), el haz de 6° puede evitar eficazmente las interferencias de las paredes, haciendo más flexible la selección de la posición de instalación.

P4: ¿El equipo requiere limpieza regular de la lente?
R: NiuBoL adopta un diseño de lente integrada con cierta capacidad de autolimpieza. A menos que esté en entornos extremadamente polvorientos o con niebla de agua que contenga mucho aceite, generalmente no se necesita mantenimiento frecuente.

P5: El rango del producto puede alcanzar 70 m, ¿la medición a corta distancia tendrá errores?
R: No. Nuestra chip CMOS soporta ajuste dinámico de ganancia, manteniendo una precisión de ±1 mm en toda la gama de 0,1 m a 70 m, con zona muerta de solo 10 cm.

Resumen

El medidor de nivel radar 76-81 GHz NiuBoL es una herramienta importante en el campo de la medición hidrológica. No solo supera las desventajas de los ultrasonidos fácilmente afectados por interferencias ambientales y de los medidores de nivel sumergibles sensibles a los depósitos de sedimentos y a la corrosión, sino que también lleva la precisión de medición al nivel milimétrico gracias a la tecnología radar de alta frecuencia milimétrica.

Ya sea que esté construyendo distritos de irrigación inteligentes, desarrollando sistemas de control de inundaciones urbanas o realizando monitoreo en tiempo real de niveles de agua en embalses profundos, NiuBoL puede proporcionarle soluciones profesionales de monitoreo de nivel de agua con alta confiabilidad y bajo costo de mantenimiento. Elegir NiuBoL significa elegir precisión y estabilidad.
