Medidor de velocidad Doppler para canales abiertos, ríos y medición en tuberías no llenas

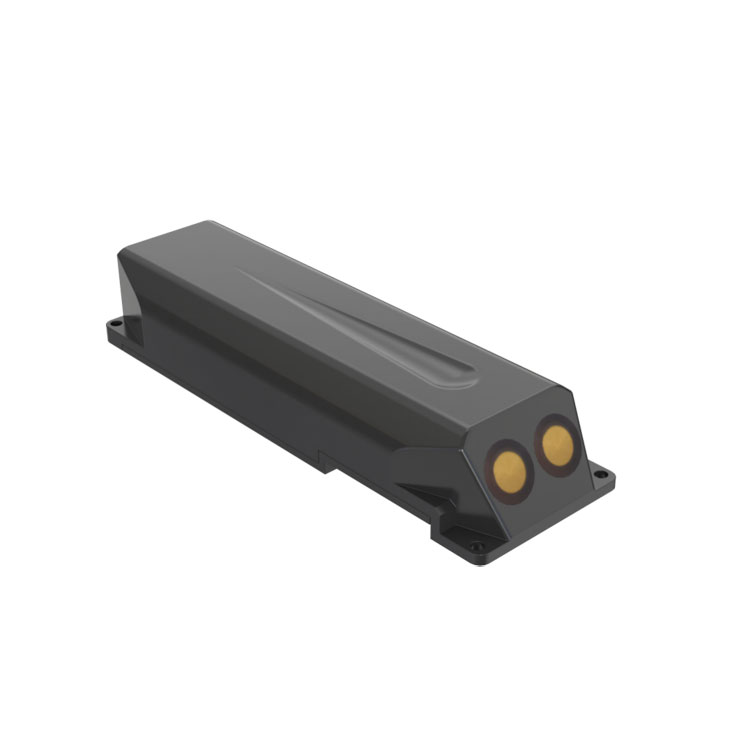

La Percepción Precisa de las Pulsaciones de Fluido: Visión General del Medidor de Velocidad Doppler NiuBoL

En la gestión inteligente de recursos hídricos y el drenaje municipal, los equipos de monitoreo en contacto con el fluido ocupan una posición irremplazable porque pueden penetrar profundamente en el cuerpo de agua para obtener datos en tiempo real. El medidor de velocidad Doppler NiuBoL es un dispositivo de monitoreo de alta precisión desarrollado basado en el principio Doppler ultrasónico, capaz no solo de obtener la velocidad en tiempo real, sino también integrando un sensor de nivel de agua de alta precisión y un elemento de compensación de temperatura.

A diferencia de los medidores de velocidad mecánicos tradicionales con rotor, el medidor de velocidad Doppler NiuBoL adopta un diseño completamente electrónico en toda la máquina, sin ninguna pieza mecánica rotativa. Esto significa que no perderá precisión debido a enredos de sedimentos o desgaste de rodamientos durante una operación a largo plazo, mejorando enormemente la confiabilidad en entornos de calidad de agua complejos como aguas residuales e irrigación agrícola.

Principio de Funcionamiento Central del Medidor de Velocidad Doppler: Efecto Doppler Ultrasónico

El núcleo del funcionamiento del medidor de velocidad Doppler NiuBoL se basa en las leyes físicas acústicas.

• Medición de Velocidad: El sensor emite ondas ultrasónicas de frecuencia específica hacia el cuerpo de agua. Cuando las ondas ultrasónicas encuentran pequeñas partículas o burbujas que se mueven con el flujo en el cuerpo de agua, producen reflexión. La frecuencia de las ondas ultrasónicas reflejadas sufre un desplazamiento debido al efecto Doppler (cambio de frecuencia). Después de que el circuito interno de NiuBoL procesa esta diferencia de frecuencia, puede calcular con precisión la velocidad puntual o la velocidad media superficial del cuerpo de agua.

• Nivel de Agua Integrado: La parte inferior del dispositivo integra un manómetro de presión de nivel de agua de alta precisión, que convierte la altura del nivel de agua en tiempo real al detectar la presión hidrostática del cuerpo de agua.

• Síntesis de Caudal: Combinando el nivel de agua en tiempo real, la velocidad y la estructura de sección transversal preestablecida (como canal trapezoidal, tubería circular), el sistema calcula automáticamente el caudal instantáneo y el caudal acumulado.

Rendimiento Técnico y Tabla de Parámetros de Especificación del Medidor de Velocidad Doppler

Ventajas Principales del Medidor de Velocidad Doppler: Garantía de Operación Estable Todo el Año

1. Alta Integración Tres-en-Uno
   Un solo dispositivo resuelve simultáneamente el monitoreo de tres dimensiones: velocidad, nivel de agua y temperatura, sin necesidad de configuración adicional de un medidor de nivel de agua, simplificando la disposición de instalación en sitio y reduciendo el costo total de construcción del sistema.

2. Anti-Interferencias y Alta Protección
   La carcasa adopta plástico de ingeniería ABS, no solo con excelente rendimiento anticorrosión, sino también con sellado e impermeabilización efectivos. Combinado con cable de ventilación de alta calidad, soporta inmersión prolongada en agua sin infiltración de agua en el cable ni envejecimiento.

3. Diseño Electrónico de Bajo Consumo
   La arquitectura completamente electrónica no solo mejora la estabilidad de medición, sino que también aporta un excelente rendimiento de bajo consumo. Combinado con alimentación de amplio voltaje 10-30V, es muy adecuado para estaciones de monitoreo hidrológico de campo alimentadas por energía solar.

Escenarios de Aplicación Ampliamente Utilizados del Medidor de Velocidad Doppler

1. Medición de Canales Abiertos e Irrigación Agrícola
   En proyectos de irrigación agrícola de ahorro de agua, se utiliza para monitorear el caudal en tiempo real de canales principales y secundarios, proporcionando una base de datos para una distribución precisa del agua.

2. Hidrología Fluvial y Monitoreo del Caudal Ecológico Base
   Monitoreo de cambios de velocidad en ríos pequeños y medianos, especialmente el monitoreo en tiempo real del caudal ecológico base requerido por el sistema de jefes de río, asegurando que los ríos no se sequen.

3. Medición en Tuberías Parcialmente Llenas en Drenaje Urbano
   En redes de alcantarillado pluvial y cloacal urbano, el líquido dentro de las tuberías suele estar en estado no lleno. El medidor de velocidad Doppler NiuBoL, con su capacidad sensible para capturar bajas velocidades (0,03 m/s), se convierte en la primera opción para monitoreo de drenaje.

4. Ciudad Esponja y Monitoreo de Inundaciones Urbanas
   Monitoreo de entradas y salidas de pozos pluviales y tanques de almacenamiento, asistiendo en la evaluación cuantitativa de los efectos de construcción de la ciudad esponja.

Especificaciones Profesionales de Instalación y Limpieza del Medidor de Velocidad Doppler

Para garantizar la precisión de medición del medidor de velocidad Doppler NiuBoL, es necesario seguir directrices científicas de instalación:

Selección de Posición

• Requisito de Profundidad: La instalación normal debe garantizar que el sensor esté al menos 20 cm por debajo del nivel de agua más bajo, absolutamente no más bajo que 5 cm. Si queda expuesto al aire, el medidor de nivel de agua no funcionará correctamente y los datos de velocidad serán inválidos.

• Principio de Evitación de Obstáculos: La posición de instalación debe evitar áreas de depósito de limo, zonas densas de plantas acuáticas y zonas de agua muerta en las orillas. Se recomienda elegir dirección de flujo estable orientada hacia aguas arriba.

Detalles de Instalación

• Fijación Horizontal: Utilizar los orificios redondos M5 reservados para fijar horizontalmente el dispositivo en la placa de fondo del canal o en un soporte.

• Protección del Cable: El tubo de ventilación dentro del cable debe quedar expuesto a la atmósfera (evitar bloqueo), y el cable no debe presentar dobleces agudos, de lo contrario afectará directamente la precisión de medición del nivel de agua.

• Protección por Filtro: Si el cuerpo de agua contiene grandes cantidades de ramas, piedras o sedimentos de alta concentración, instalar una rejilla de aislamiento delante del dispositivo para filtrado grueso y evitar que objetos extraños impacten o bloqueen la sonda.

Preguntas Frecuentes:

P1: ¿El medidor de velocidad Doppler tiene requisitos respecto a la calidad del agua?
R: Existen ciertos requisitos. El principio Doppler depende de pequeñas partículas o burbujas en el agua para la reflexión. Si se trata de agua pura completamente transparente (casi sin impurezas), las ondas reflejadas serán muy débiles. Sin embargo, el agua de río, agua de lluvia, agua de irrigación y aguas residuales en la naturaleza contienen suficientes partículas reflectantes, muy adecuadas para su uso.

P2: ¿Cómo manejar grandes cantidades de sedimentos y depósitos en el agua?
R: Durante la instalación, evitar áreas con depósitos graves. Si es inevitable, se recomienda agregar una base de montaje para elevar el sensor y limpiar regularmente. NiuBoL adopta carcasa lisa de ABS, lo que reduce en cierta medida el crecimiento de adherencias.

P3: ¿El protocolo de comunicación puede conectarse a mi PLC o colector existente?
R: Absolutamente. El dispositivo NiuBoL soporta el protocolo estándar industrial ModBus-RTU, intercambiando datos a través de la interfaz RS485, pudiendo lograr una integración sin fisuras con la mayoría de PLC, RTU y hosts nacionales y extranjeros.

P4: ¿Cuál es la diferencia entre medición unidireccional y bidireccional?
R: La medición unidireccional (0,03-5 m/s) es adecuada para canales con dirección de flujo única; la medición bidireccional (0,03-10 m/s) es adecuada para condiciones afectadas por mareas, reflujo de estaciones de bombeo u otros flujos inversos posibles, pudiendo identificar y registrar automáticamente velocidades positivas y negativas.

P5: ¿Se puede cambiar el intervalo de medición predeterminado de 3 s?
R: Sí. El intervalo de medición se puede configurar según las necesidades de su escenario de aplicación. Para canales con cambios lentos en el nivel de agua, el intervalo puede prolongarse para ahorrar energía; para puntos de descarga industriales con cambios bruscos en el estado de flujo, se puede mantener una medición de alta frecuencia.

Conclusión:

El medidor de velocidad Doppler NiuBoL integra tecnología ultrasónica avanzada con un diseño industrial riguroso, dedicado a proporcionar registros digitales precisos para cada gota de recurso en movimiento. Ya sea en ríos de montaña profunda o canales oscuros urbanos, le ofrecemos una excelente experiencia de medición de caudal estable, precisa y sin mantenimiento mecánico.

Resumen de Especificaciones Técnicas y Terminología:

Protocolo de Comunicación: ModBus-RTU (RS485)
Dimensiones de Monitoreo: Velocidad (m/s), Nivel de Agua (m), Temperatura (℃), Caudal (m³/s)
Material Principal: Plástico de ingeniería ABS, Cable de ventilación de alta calidad
Principio de Ondas: Efecto Doppler Ultrasónico
Nivel de Protección: IP68

Si tiene intenciones de compra para el medidor de velocidad Doppler NiuBoL o necesita esquemas detallados de instalación y construcción, no dude en contactar a nuestro equipo de soporte técnico.
