Sensor transmisor de nivel inteligente tipo dividido RS485/HART/a prueba de explosiones serie NBL-L-SMP4631

Transmisor de nivel inteligente separado NBL-L-SMP4631 NiuBoL: Experto en monitoreo industrial de nivel de agua RS485/HART

Visión general del transmisor de nivel inteligente separado NBL-L-SMP4631

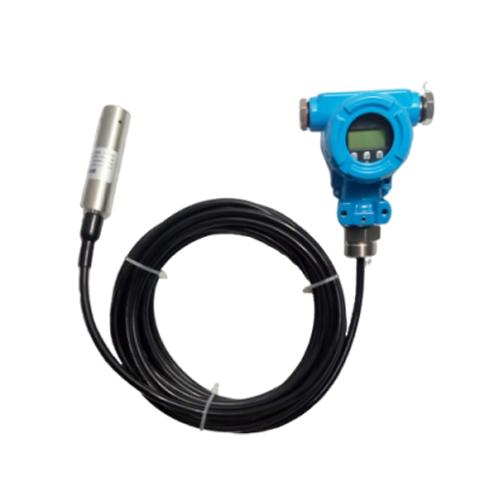

El transmisor de nivel inteligente separado de la serie NBL-L-SMP4631 no solo hereda las características de alta precisión de la medición hidrostática, sino que también logra una innovación estructural de salto cualitativo. Gracias al diseño «separado», el componente de detección de precisión (sensor) se separa del componente de procesamiento y visualización (carcasa electrónica). La parte sensor se sumerge profundamente en el líquido para captar los mínimos cambios de presión, mientras que la carcasa antiexplosión de aluminio fundido se instala en un lugar seguro y cómodo para la observación y el cableado por parte del personal, equipada con una pantalla digital LCD o LED de alto rendimiento, haciendo que los datos de nivel sean claramente visibles de un vistazo.

Apoyándose en tecnología avanzada de compensación y corrección digital inteligente, la serie NBL-L-SMP4631 puede convertir con precisión la señal de presión detectada en señales RS485 Modbus o HART, proporcionando una base digital sólida para la integración IoT y el control automatizado de la Industria 4.0.

Excelentes características técnicas y ventajas del transmisor de nivel inteligente separado NBL-L-SMP4631

1. Tecnología de compensación digital inteligente
A diferencia de los circuitos analógicos tradicionales, el NBL-L-SMP4631 utiliza un chip de procesamiento digital para realizar compensación en tiempo real de la no linealidad y deriva térmica del sensor. Esto asegura que los resultados de medición mantengan una alta linealidad y autenticidad en un rango de temperatura extremadamente amplio.

2. Estructura antiexplosión separada de aluminio fundido
Doble protección: la sonda sensor ofrece protección IP68 de tipo sumergible, mientras que la caja de control de visualización en tierra adopta una carcasa antiexplosión de aluminio fundido (IP65), resistiendo eficazmente los rayos UV, la lluvia y los gases corrosivos en exteriores.
Clasificación antideflagrante: cumple con el estándar Ex d ⅡB T6 Gb, ideal para zonas inflamables y explosivas como la industria petrolera y química.

3. Integración rica de protocolos de comunicación
RS485 Modbus: soporta red larga distancia y multi-nodo, conexión directa a PLC, software de configuración y plataformas cloud IoT.
Protocolo HART: permite superponer señales digitales sobre la señal analógica 4-20 mA, compatible con los principales sistemas de gestión de bus HART a nivel mundial.

4. Elemento de medición altamente adaptable
El núcleo sensible adopta una membrana corrugada de acero inoxidable 316L combinada con juntas de fluorocaucho, mostrando excelente compatibilidad y resistencia a la fatiga a largo plazo para la mayoría de fluidos industriales y calidades de agua de río.

Tabla detallada de parámetros técnicos principales del transmisor de nivel inteligente separado

Escenarios de aplicación del transmisor de nivel inteligente separado

Exploración hidrológica y monitoreo de ríos

En canales fluviales al aire libre o estaciones hidrológicas remotas, el diseño separado del NBL-L-SMP4631 permite colocar el sensor en el lecho del río mientras se instala el instrumento de visualización en una caja protectora en la orilla, facilitando la lectura directa de datos por parte del personal de mantenimiento. Al mismo tiempo, la interfaz RS485 puede conectarse fácilmente a terminales de transmisión inalámbrica GPRS.

Tanques de líquidos industriales y sistemas de aguas residuales

Para tanques de ácidos-bases (dentro de los límites de compatibilidad) o sistemas de drenaje en plantas industriales, donde el entorno suele estar lleno de vapor o gases volátiles, la combinación de carcasa antiexplosión de aluminio fundido y membrana 316L de alta precisión garantiza la precisión de medición mientras prolonga significativamente la vida útil del sistema en condiciones adversas.

Monitoreo marino y nivel de aguas subterráneas

Para entornos marinos con cierta corrosividad y salinidad, el proceso de sellado optimizado de NiuBoL y los anillos de fluorocaucho evitan eficazmente fugas de medio, permitiendo monitoreo a largo plazo de sutiles cambios en el nivel de aguas subterráneas y proporcionando soporte de datos para la gestión de recursos hídricos.

Guía de cableado e instalación del transmisor de nivel inteligente separado

1. Método de instalación

• Parte sonda: Debe sumergirse verticalmente en el fondo del líquido. Si la velocidad de flujo es alta, utilizar tubo de acero o contrapeso para fijación.

• Parte caja de visualización: Recomendado colgar verticalmente o fijar en pared o poste mediante soporte, asegurando que el puerto de cableado quede hacia abajo para evitar entrada de agua de lluvia.

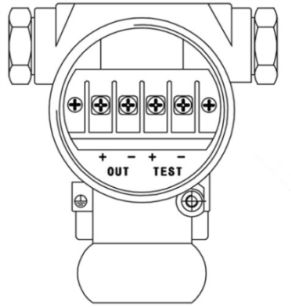

2. Conexión eléctrica

Según los diferentes modelos, las definiciones de cableado son las siguientes:

• Salida RS485: Corresponde a polos positivo/negativo de alimentación y líneas de comunicación A, B.

• 4-20 mA (sistema de dos hilos): Cableado simple, solo requiere alimentación positiva y línea de retorno de señal.

• Tipo HART: Asegurar que la resistencia de lazo sea superior a 250 ohmios para garantizar un handshake de comunicación exitoso.

Preguntas frecuentes:

P1: ¿Cuáles son las ventajas principales de la estructura separada respecto a la integrada?
R: La mayor ventaja radica en la comodidad de observación y mantenimiento local. Los sensores integrados no permiten leer directamente en pozos profundos o tanques cerrados, mientras que la cabeza de visualización separada del NBL-L-SMP4631 puede instalarse a altura de ojos, y el circuito electrónico se mantiene alejado de zonas de alta temperatura o humedad del líquido, resultando en una vida útil mucho más larga.

P2: ¿Cómo garantizar que el transmisor de nivel no sufra daños durante tormentas?
R: NiuBoL integra protección secundaria contra rayos en el diseño del circuito. Al mismo tiempo, recomendamos proteger el cable de guía de aire con conducto durante la instalación y asegurar una conexión a tierra fiable del terminal de tierra amarillo en la carcasa.

P3: ¿Se puede cortar o prolongar por cuenta propia el cable de guía de aire?
R: Está estrictamente prohibido cortar por cuenta propia el cable de guía de aire. Este cable dedicado contiene un tubo de ventilación interno utilizado para compensar desviaciones de presión atmosférica. Si se necesita mayor longitud, indicar la longitud deseada a NiuBoL al hacer el pedido. Si es imprescindible extender en sitio, deben usarse cajas de derivación estancas respirantes profesionales.

P4: ¿Qué registros del protocolo Modbus soporta este sensor?
R: El producto soporta instrucciones estándar Modbus-RTU de solo lectura y lectura/escritura, permitiendo leer valores de presión y nivel en tiempo real así como modificar dirección esclava, velocidad en baudios y otros parámetros. Se proporciona un manual detallado del protocolo de comunicación con el producto.

Resumen:

La serie NBL-L-SMP4631 de transmisores de nivel inteligentes separados NiuBoL es mucho más que una herramienta de medición; es un puente para la percepción precisa y la transmisión de datos en la era del IoT industrial. Desde chips de silicio difundido de alta precisión hasta carcasas antiexplosión robustas de aluminio fundido, desde señales analógicas básicas hasta protocolos digitales avanzados RS485/HART, cada detalle refleja la búsqueda máxima de calidad de NiuBoL.

¿Necesita evaluación de compatibilidad para un medio específico (combustibles, aguas residuales industriales, etc.)? ¿O un cuadro de registros Modbus preciso para integración de sistemas? No dude en informarnos, le proporcionaremos soporte técnico detallado.
