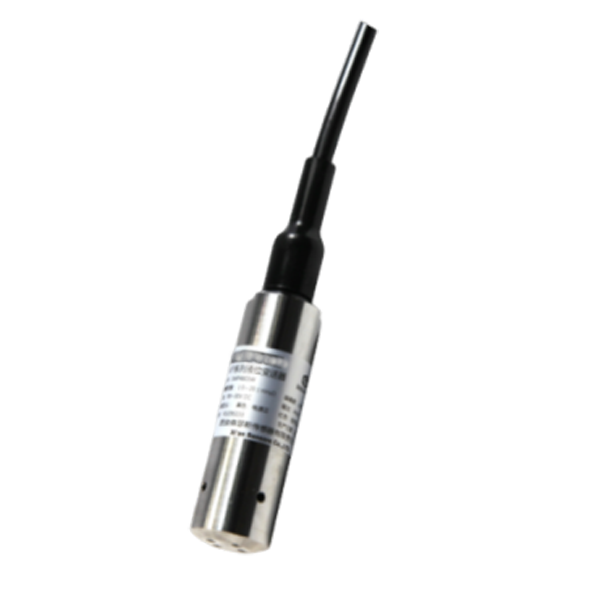

NBL-L-SMP4603 Sensor transmisor de nivel sumergible 4-20 mA

Transmisor de nivel sumergible NBL-L-SMP4603 NiuBoL: Solución industrial de monitoreo de nivel de agua de alta precisión

En la monitorización industrial e hidrológica moderna, el control preciso de la profundidad de líquido es el núcleo para garantizar la seguridad y eficiencia del sistema. La serie NBL-L-SMP4603, transmisor de nivel sumergible de propósito general lanzado por NiuBoL, es un dispositivo de monitorización altamente fiable basado en el principio de medición hidrostática.

El sensor utiliza un sensor de presión de silicio difundido de alto rendimiento como elemento de medición. Detecta la presión hidrostática generada por la profundidad del líquido (proporcional a la profundidad) y la convierte en señales estándar de corriente (4-20 mA) o tensión (0-5 V / 0-10 V) mediante un circuito de acondicionamiento de señal de alta precisión. Este diseño no solo garantiza una medición en tiempo real, sino que mejora significativamente la capacidad de transmisión a larga distancia de la señal.

Desde la selección de componentes hasta las pruebas de semiproductos, pasando por un envejecimiento estricto y cribado riguroso de los productos terminados, NiuBoL asegura que cada NBL-L-SMP4603 pueda operar de forma estable en entornos exteriores o industriales complejos.

Ventajas principales y características técnicas del transmisor de nivel sumergible NBL-L-SMP4603

1. Excelentes materiales y rendimiento de protección
Todo el cuerpo del NBL-L-SMP4603 está fabricado en acero inoxidable 316L, ofreciendo una resistencia a la corrosión extremadamente alta. Su estructura presenta un diseño de sellado hermético con grado de protección IP68, permitiendo inmersión prolongada en agua u otros medios compatibles.

2. Potente capacidad de protección contra sobrepresiones
Para hacer frente a las fluctuaciones instantáneas de presión causadas por apertura/cierre de bombas y válvulas, el transmisor está diseñado con una protección extremadamente alta contra sobrepresiones. Los productos con rangos superiores a 5 mH₂O disponen de capacidad de sobrepresión superior a 2 veces; para rangos pequeños inferiores a 5 metros, la protección alcanza hasta 5 veces, previniendo eficazmente daños accidentales a la membrana del sensor.

3. Diseño avanzado de protección del circuito
Circuitos integrados anti-interferencias y anti-rayos capaces de resistir interferencias electromagnéticas complejas y descargas inducidas por tormentas, garantizando la continuidad y precisión de la adquisición de datos.

4. Certificación antiexplosión reconocida
Para industrias de alto riesgo como petróleo y química, el NBL-L-SMP4603 ofrece doble garantía antiexplosión:
Marca antideflagrante: Ex d ⅡB T6 Gb
Marca de seguridad intrínseca: Ex ia ⅡC T6 Ga
Esto permite un despliegue seguro en entornos de gases inflamables y explosivos.

Tabla detallada de parámetros técnicos del transmisor de nivel sumergible NBL-L-SMP4603

Campos de aplicación del transmisor de nivel sumergible: desde las arterias vitales urbanas hasta los corazones industriales

La versatilidad del NBL-L-SMP4603 lo convierte en la herramienta preferida para la monitorización de nivel en múltiples sectores:

• Abastecimiento urbano de agua y tratamiento de aguas residuales: monitorización en tiempo real de depósitos subterráneos, torres de agua y estaciones de bombeo de aguas residuales para drenaje automatizado y programación del suministro de agua.

• Exploración hidrológica e ingeniería hidráulica: registro dinámico de niveles de agua en ríos, lagos y embalses, proporcionando datos clave para el control de inundaciones y mitigación de desastres.

• Industria petrolera y química: medición precisa de niveles de petróleo o medios químicos en tanques de almacenamiento y reactores, con características antiexplosión que garantizan la seguridad de la producción.

• Centrales eléctricas y salas de bombas: combinado con equipos hidráulicos para controlar el equilibrio de nivel en sistemas de circulación de refrigeración industrial.

Conexión eléctrica y especificaciones de cableado

Para garantizar una instalación fluida, siga estrictamente las definiciones de colores de cable que se indican a continuación. NiuBoL utiliza cables industriales estandarizados para facilitar la identificación en campo.

Sistema de dos hilos (4-20 mA CC)

El sistema de dos hilos es el más sencillo, con señal y alimentación compartiendo el mismo lazo, adecuado para transmisión a larga distancia.

• Cable negro: Alimentación positiva (+V)

• Cable rojo: Salida de señal (+OUT)

• Cable amarillo: Cable de tierra

Sistema de tres hilos (0-5 V / 0-10 V CC)

El sistema de tres hilos se utiliza generalmente para sistemas de adquisición de señales de tensión.

• Cable negro: Alimentación positiva (+V)

• Cable rojo: Salida de señal positiva (+OUT)

• Cable azul: Terminal común (GND)

• Cable amarillo: Cable de tierra

Nota: El cable de guía de aire suministrado con el transmisor contiene un tubo de ventilación. Durante la instalación, no doble ni obstruya este tubo, y mantenga el extremo del cable ventilado y seco para equilibrar la presión trasera de la membrana con la presión atmosférica.

Recomendaciones de selección e instalación del transmisor de nivel sumergible

¿Cómo elegir el rango adecuado?

Al seleccionar, se recomienda que el rango sea un 10 % a 20 % superior al nivel líquido máximo real. Por ejemplo, si la profundidad de la piscina es de 8 metros, elija un rango de 0-10 mH₂O. NiuBoL ofrece rangos personalizables de 1 metro a 200 metros.

Precauciones de instalación

• Instalación hidrostática: En aguas en movimiento (ríos o contenedores con agitadores), se recomienda colocar el sensor dentro de un tubo de acero para fijación y perforar orificios a diferentes alturas en el tubo para reducir el impacto directo del flujo sobre la membrana.

• Verticalidad: El sensor debe sumergirse verticalmente en el fondo del líquido para evitar inclinaciones que causen desviaciones en el cálculo de la presión estática.

• Evitar campos magnéticos fuertes: El lugar de instalación debe mantenerse alejado de fuentes de interferencia electromagnética como variadores de frecuencia y motores de alta potencia.

Preguntas frecuentes:

P1: ¿El NBL-L-SMP4603 puede medir líquidos corrosivos?
R1: Los materiales en contacto con el medio de este producto son acero inoxidable 316L y fluorocaucho. Mientras el medio no sea corrosivo para estos dos materiales (agua dulce, ácidos y bases débiles, combustibles, etc.), puede usarse con confianza. Para líquidos altamente corrosivos, contacte con NiuBoL para recubrimientos anticorrosión especiales a medida.

P2: ¿Se puede prolongar la longitud del cable? ¿Provocará pérdida de señal?
R2: Sí. Para señales 4-20 mA, gracias a su fuerte capacidad anti-interferencias, las distancias de transmisión pueden alcanzar varios miles de metros sin atenuación significativa. Al realizar el pedido, puede personalizar el cable de guía de aire dedicado con longitudes específicas según las necesidades del sitio.

P3: ¿Por qué hay un tubo dentro del cable del sensor?
R3: Es el tubo de ventilación. Su función es conectar la parte trasera de la membrana sensible a presión con la atmósfera, anulando así los errores de medición causados por cambios de presión atmosférica. Durante la instalación, asegúrese de que el extremo del tubo de ventilación no se sumerja.

P4: ¿Este sensor soporta protocolos digitales como RS485?
R4: El NBL-L-SMP4603 está principalmente diseñado para salidas analógicas 4-20 mA y de tensión. Si necesita protocolo RS485 (Modbus-RTU), NiuBoL cuenta con otras series de productos digitales.

Resumen: NiuBoL impulsa la monitorización inteligente de líquidos

El transmisor de nivel sumergible NBL-L-SMP4603 destaca entre numerosos dispositivos de detección de nivel gracias a su material de acero inoxidable 316L de alta fiabilidad, doble certificación antiexplosión y excelente resistencia a sobrepresiones. No es solo un sensor, sino un componente central de las soluciones de control de nivel estables, precisas y rentables que NiuBoL ofrece a sus clientes en todo el mundo.

Ya sea para la monitorización del nivel de agua en pozos profundos o el control de nivel en entornos químicos complejos, el NBL-L-SMP4603 puede acompañar su transformación digital con rendimiento profesional.

¿Está buscando actualmente apoyo para la selección de un proyecto específico? Contáctenos e indíquenos su medio de medición y requisitos de profundidad: le proporcionaremos una solución personalizada detallada.
