Transmisor de nivel sumergible: herramienta de grado industrial para la monitorización de alto precisión del nivel del agua.

Conexión Inteligente a la Gestión del Agua: Innovación Tecnológica del Transmisor de Nivel Sumergible NiuBoL

En los campos de los asuntos hídricos inteligentes, el riego moderno y el control de automatización industrial, la medición precisa del nivel de líquido es la piedra angular para garantizar la seguridad de la producción y la asignación óptima de recursos. El transmisor de nivel sumergible NiuBoL, con su excelente rendimiento de protección física y tecnología avanzada de procesamiento de señales digitales, se ha convertido en un terminal de monitoreo de nivel confiable en la industria.

El transmisor se basa en el principio de medición de presión estática, convirtiendo la profundidad del nivel de líquido en una señal eléctrica precisa. Su núcleo adopta un sensor piezorresistivo de silicio difundido importado, combinado con un circuito integrado profesional ADI de bajo consumo, no solo garantizando una precisión de medición extremadamente alta, sino también una excelente estabilidad a largo plazo.

Estructura Principal y Sistema de Defensa del Transmisor de Nivel Sumergible

1. Embalaje Sumergible Profundo y Anticorrosivo

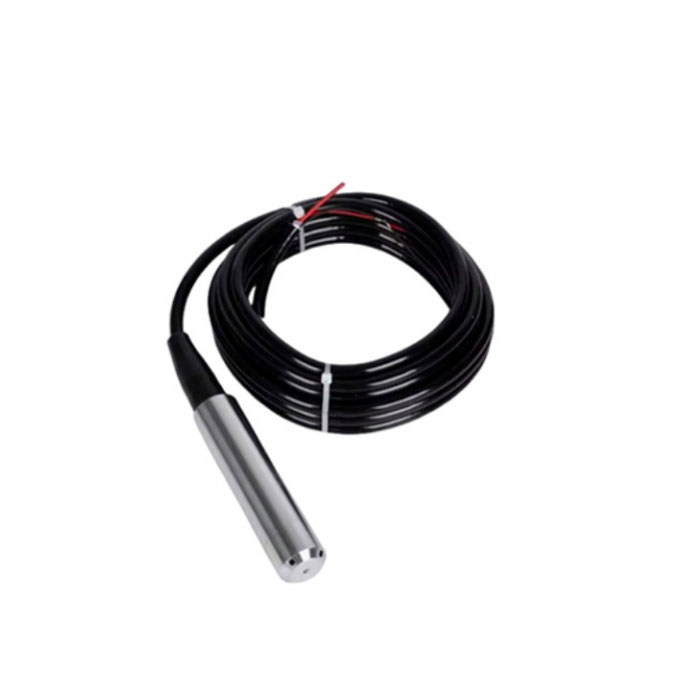

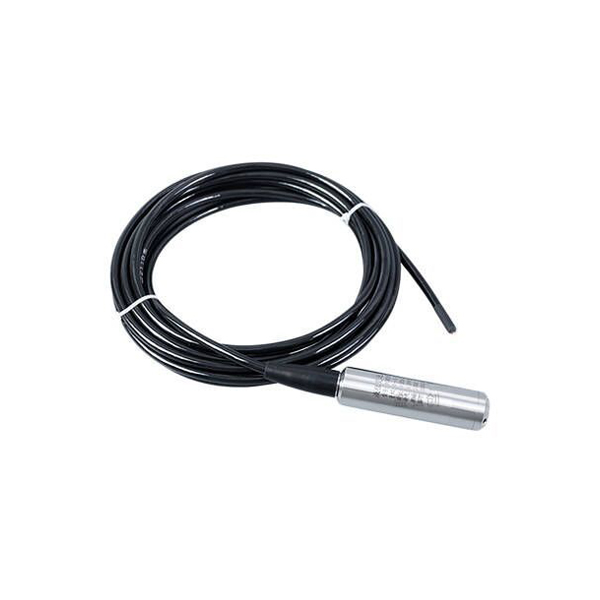

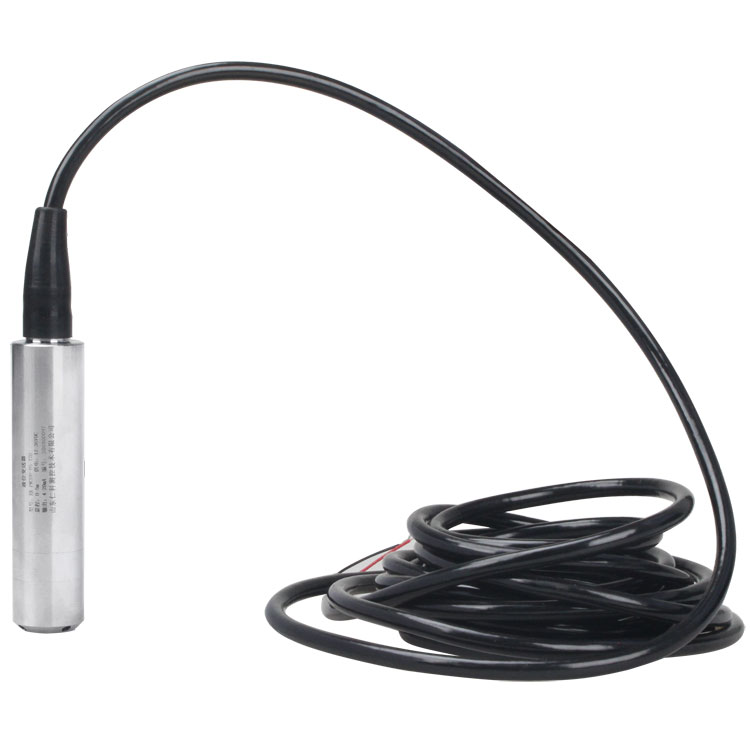

   El transmisor de nivel sumergible NiuBoL tiene una apariencia compacta con un diámetro exterior de solo Φ26,8 mm. La carcasa está fabricada con material de acero inoxidable anticorrosivo de alta calidad, las conexiones de sellado adoptan un diseño de estructura de protección multicapa, alcanzando el nivel de protección IP68 más alto, asegurando un funcionamiento estable a largo plazo en entornos de alta presión en agua profunda.

2. Diseño Único de Guía de Líquido y Protección
   Tapa de protección frontal: Protege tanto la membrana del sensor principal de colisiones con objetos duros, y su distribución de poros está calculada con precisión para guiar un contacto suave y uniforme del líquido con la membrana, asegurando una transmisión de presión sin distorsión.
   Orificios de guía de líquido inclinados: Diseño innovador inclinado, no solo con función anti-impacto, sino que también evita eficazmente la adhesión y obstrucción de limo e impurezas en la sonda, reduciendo la frecuencia de mantenimiento.

3. Sistema de Compensación Atmosférica y Anti-Condensación
   El cable del transmisor integra internamente un tubo de ventilación dedicado, conectando la cámara interna del sensor con la atmósfera exterior, compensando automáticamente los errores causados por cambios en la presión atmosférica ambiental. Al mismo tiempo, la estructura interna adopta un diseño profesional anti-condensación, incluso en pozos mineros o pozos geotérmicos con grandes diferencias de temperatura, puede prevenir la acumulación interna de agua que lleve a fallos en el circuito.

Ventajas Tecnológicas Inteligentes del Transmisor de Nivel Sumergible

Procesamiento Digital de Señales
La serie HM del transmisor tiene integrado un circuito de procesamiento de microseñales, adoptando un algoritmo de calibración automática del núcleo. En entornos dinámicos como fluctuaciones del nivel de río y agitación de tanques industriales, el algoritmo puede suavizar automáticamente los valores, eliminar fluctuaciones de interferencia instantáneas y entregar los datos de nivel más auténticos.

Circuito de Protección de Grado Industrial
Protección bidireccional: Con protección contra polaridad inversa, protección instantánea contra sobrecorriente y sobretensión, cumpliendo completamente con los requisitos de protección EMI.

Transmisión Remota
Soporta interfaz de comunicación RS485 (protocolo Modbus-RTU estándar), distancia de transmisión de señal hasta 2000 metros, facilitando enormemente la creación de redes en sistemas de monitoreo distribuidos a gran escala.

Escenarios de Aplicación Ampliamente Utilizados del Transmisor de Nivel Sumergible

1. Infraestructura Urbana y Gestión Inteligente del Agua
   Plantas de agua y sistemas de abastecimiento: Monitoreo de tanques de agua en altura y niveles de almacenamiento final de redes de suministro de agua urbana.
   Tratamiento de aguas residuales: Monitoreo en tiempo real de niveles de líquido en tanques de aguas residuales altamente corrosivas y tanques bioquímicos, asistiendo en el arranque y parada automática de bombas.

2. Ingeniería Hidráulica y Monitoreo de Recursos Naturales
   Medición hidrogeológica: Ampliamente utilizado para el monitoreo dinámico de niveles de ríos, lagos, embalses y océanos, proporcionando soporte de datos para control de inundaciones y alivio de sequías.
   Pozos de agua y pozos geotérmicos: El diseño de diámetro delgado de 26,8 mm facilita la penetración en pozos profundos y galerías para la medición del nivel de aguas subterráneas.

3. Producción Industrial y Agrícola
   Industria petrolera y química: Adecuado para monitorear tanques de aceite y tanques de nivel en acero inoxidable no corrosivo.
   Irrigación inteligente: Monitoreo en tiempo real de niveles de agua en tanques de almacenamiento de irrigación en sistemas IoT agrícolas, logrando irrigación automatizada de ahorro de agua.

Tabla Principal de Parámetros Técnicos del Transmisor de Nivel Sumergible

Precauciones de Instalación y Mantenimiento del Transmisor de Nivel Sumergible

Para garantizar la precisión a largo plazo y la vida útil del transmisor de nivel sumergible NiuBoL, siga estrictamente las siguientes pautas durante la instalación:

Cumplimiento del Cableado: Conecte estrictamente según el diagrama de cableado proporcionado por NiuBoL. Un cableado incorrecto puede dañar fácilmente el circuito amplificador integrado. Este producto soporta entrada de voltaje amplio, se recomienda usar fuente de alimentación regulada.

Fijación de la Sonda: En lugares con grandes fluctuaciones del medio como ríos y tanques de almacenamiento, deben tomarse medidas de fijación (como instalación en tubo o adición de contrapeso) para evitar el desgaste del transmisor por vibraciones o tensión excesiva del cable.

Evitar Impurezas: La posición de instalación debe garantizar evitar capas de depósito de limo. Si se instala en un entorno con mucho limo, se recomienda colgar el transmisor a más de 20 cm por encima de la capa de limo.

Protección del Cable: El cable de ventilación es el «sistema respiratorio» del transmisor. Prohibir estrictamente el bloqueo demasiado apretado o la flexión aguda del cable para evitar aplastar el tubo de ventilación. La salida del tubo de ventilación siempre debe instalarse hacia abajo para prevenir la entrada de agua de lluvia y polvo que cause obstrucción.

No Desmontar: Este transmisor es una estructura integrada de precisión, prohibir estrictamente el desmontaje no autorizado o pinchar la membrana sensible con objetos afilados. Una vez dañada la membrana, el sensor quedará permanentemente inválido.

Preguntas Frecuentes:

P1: ¿Por qué el transmisor de nivel sumergible necesita un cable de ventilación?
R: Esto permite la compensación atmosférica. La membrana en la parte inferior del transmisor siente la suma de «presión del agua + presión atmosférica». Para obtener solo la presión estática generada por el nivel de líquido, el tubo de ventilación debe introducir la presión atmosférica ambiental en la parte trasera del núcleo para cancelación, asegurando así una precisión de medición absoluta.

P2: ¿Puede el transmisor de nivel sumergible NiuBoL medir líquidos fuertemente ácidos y alcalinos?
R: El modelo estándar adopta acero inoxidable 304/316L, adecuado para agua, aceite y otros medios no corrosivos para el acero inoxidable. Si su medio de medición es altamente corrosivo, por favor contacte a NiuBoL para personalizar con material anticorrosivo especial o modelo con recubrimiento de Teflón.

P3: La distancia de transmisión de señal alcanza 2000 metros, ¿habrá retraso o atenuación de datos?
R: El transmisor adopta comunicación digital RS485, en comparación con la señal analógica de corriente (4-20mA), su capacidad antiinterferencias es extremadamente fuerte sin pérdida de precisión en la transmisión. Dentro de 2000 metros, siempre que se use par trenzado blindado calificado, los datos pueden mantener actualización de alta frecuencia y estabilidad.

P4: ¿Se puede acortar o extender el cable original durante la instalación?
R: Se recomienda confirmar la longitud requerida al hacer el pedido, preferiblemente configurada por fábrica original. Si necesita extensión propia, debe asegurar que la unión sea absolutamente impermeable y que la conexión del tubo de ventilación esté despejada. Una manipulación inadecuada de la unión causará ingreso de agua interna o error de medición grande.

P5: ¿Cuál es la razón habitual de valores mostrados fluctuantes?
R: Primero verifique si el puerto de ventilación del cable está bloqueado por agua de lluvia u objetos extraños. Segundo, verifique si la sonda está directamente impactada por el flujo de agua, se recomienda instalar en área de flujo suave o agregar tubo anti-olas. El algoritmo de calibración incorporado del transmisor NiuBoL puede manejar la mayoría de las fluctuaciones menores.

Conclusión: Socio Confiable de Monitoreo de Nivel de Líquido

El transmisor de nivel sumergible NiuBoL, con su artesanía precisa, algoritmos inteligentes y confiabilidad de grado industrial, resuelve los puntos dolorosos del monitoreo de nivel de líquido en entornos complejos. Ya sea exploración de pozos profundos o gestión de fábricas inteligentes, estamos comprometidos a proporcionarle los datos más precisos para cada milímetro.

Resumen de Especificaciones Técnicas y Terminología:

Protocolo de Comunicación: RS485 (Modbus-RTU)
Sensor Principal: Tipo piezorresistivo de silicio difundido
Procesamiento de Señal: Amplificador operacional de grado ADI + microprocesador
Nivel de Protección: IP68
Precisión de Medición: Típica 0,2%FS / 0,5%FS
Voltaje de Operación: 10-30V DC
Material: Acero inoxidable 304/316L (carcasa), cable de ventilación blindado de poliuretano (cable)

¿Está buscando soluciones de monitoreo de nivel de líquido para condiciones de trabajo específicas? ¡Contacte a NiuBoL, nuestros ingenieros le proporcionarán soporte de selección técnica 1 a 1!
