Medidor de nivel de agua por radar: herramienta esencial sin contacto para la monitorización hidrológica y alerta de inundaciones

1. Medidor de nivel de agua por radar: definición y características irremplazables

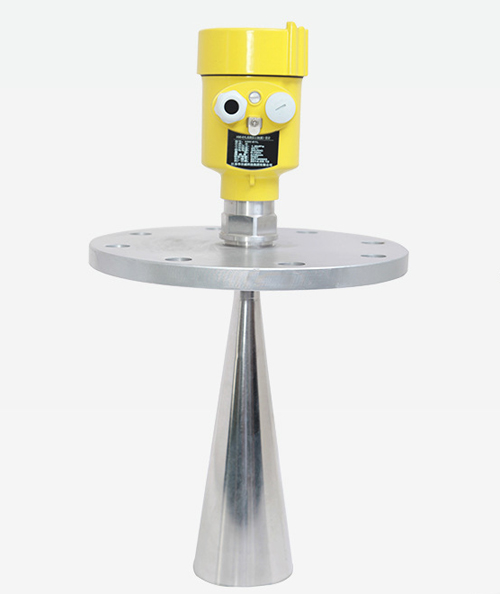

El medidor de nivel de agua por radar, también conocido comúnmente como radar de nivel de agua, es un dispositivo electrónico que utiliza ondas electromagnéticas de alta frecuencia para detectar la distancia al objetivo y la altura del nivel líquido. Comparado con la medición de contacto tradicional (ej. tipo flotador) o la medición de presión diferencial, el medidor de nivel de agua por radar ocupa una posición irremplazable en la monitorización hidrológica gracias a su método único de medición sin contacto.

1.1 Definición esencial del medidor de nivel de agua por radar

El medidor de nivel de agua por radar emite ondas electromagnéticas (pulsos de microondas) hacia la superficie del agua, recibe la señal reflejada por la superficie del agua y calcula la distancia del sensor a la superficie del agua utilizando el tiempo de propagación de las ondas electromagnéticas, obteniendo así indirectamente el nivel de agua real.

1.2 Ventajas únicas del medidor de nivel de agua por radar

La característica sin contacto del medidor de nivel de agua por radar le confiere excelentes prestaciones y estabilidad en entornos acuáticos exteriores complejos:

• Fuerte resistencia a interferencias ambientales: no afectado por temperatura atmosférica, presión, densidad del aire, viento, lluvia o humedad relativa.

• Alta tolerancia a la calidad del agua: no afectado por contaminantes, sedimentos, residuos flotantes (ej. plantas acuáticas, basura) en el agua, sin necesidad de pozo de protección contra olas.

• Alta precisión y gran rango de medición: precisión de medición puede alcanzar nivel milimétrico (mm), amplio rango de medición, ej. hasta 30 metros, incluso productos de gama alta como NiuBoL hasta 65 metros, satisfaciendo necesidades de monitorización de grandes embalses y ríos.

• Bajo mantenimiento y larga vida útil: medición sin contacto significa que la sonda no contacta el cuerpo de agua, bajo desgaste, costo de mantenimiento extremadamente bajo, larga vida de servicio.

• Fácil integración: posible adquisición continua, añadiendo sistema de alimentación solar, muy conveniente para gestión sin supervisión y monitorización remota en tiempo real.

2. Principio e innovación tecnológica del medidor de nivel de agua por radar (FMCW)

La tecnología esencial del medidor de nivel de agua por radar radica en cómo mide con precisión el tiempo “ida y vuelta” de las ondas electromagnéticas a la superficie del agua y convierte diferencias mínimas de tiempo a nivel nanosegundo en datos de distancia precisos.

2.1 Principio tradicional de telemetría radar (simplificado)

Pulso radar emitido desde la antena, reflejado desde la superficie del agua, recibido por la misma antena.

Distancia (D) = Velocidad de propagación de ondas electromagnéticas (C) * Tiempo ida y vuelta (T)/2

Dado que la velocidad de propagación C de las ondas electromagnéticas es constante (velocidad de la luz), midiendo el tiempo ida y vuelta preciso T se obtiene la distancia D a la superficie del agua.

2.2 Principio de la tecnología de onda continua modulada en frecuencia (FMCW)

Los medidores de nivel de agua por radar modernos como los de NiuBoL adoptan mayoritariamente la tecnología de onda continua modulada en frecuencia (FMCW), especialmente operando en radar de onda milimétrica de alta frecuencia 77 GHz~79 GHz.

Pasos de funcionamiento:

• Señal de emisión: la antena emite impulsos de microondas extremadamente estrechos con frecuencia que cambia linealmente con el tiempo (modulación de frecuencia).

• Señal de recepción: recibe la señal de impulso reflejada desde la superficie del agua.

• Cálculo de diferencia de tiempo: debido al mínimo intervalo de tiempo entre emisión y recepción, mezclar la señal emitida actual con la señal recibida en el extremo receptor para producir señal de frecuencia diferencia.

• Conversión de distancia: esta señal de frecuencia diferencia fb es proporcional a la distancia radar D. Midiendo fb a nivel milisegundo, se puede calcular el tiempo T a nivel nanosegundo con alta precisión, obteniendo así la distancia D.

Ventajas FMCW: comparado con radar de pulso tradicional, el radar FMCW tiene mayor ancho de banda operativo, resultando en mayor resolución y precisión de medición, mientras logra arquitectura RF más compacta y zona ciega de medición más pequeña.

3. Características del producto e indicadores del medidor de nivel de agua por radar NiuBoL (77 GHz)

El medidor de nivel radar NiuBoL utiliza tecnología de onda continua modulada en frecuencia 77 GHz~79 GHz para lograr monitorización de nivel de agua de alto rendimiento.

3.1 Características funcionales destacadas

• Ancho de banda alta frecuencia: basado en chip RF de onda milimétrica CMOS auto-desarrollado, alta frecuencia operativa, gran ancho de banda, asegurando precisión de medición milimétrica.

• Ángulo de haz estrecho: ángulo de haz de antena más estrecho solo 8°, energía concentrada, fuerte anti-interferencia. Menos afectado por interferentes ambientales (ej. orillas de río, tuberías) durante instalación.

• Rango y zona ciega: rango máximo hasta 65 metros, zona ciega dentro de 15 cm, fuerte aplicabilidad para grandes embalses.

• Seguridad: potencia de emisión extremadamente baja, sin daño al cuerpo humano y medio ambiente.

• Inteligente: función de filtrado de ecos falsos, mejorando fiabilidad de medición.

• Diseño integrado: diseño de lente integrado, tamaño compacto, instalación rápida fácil.

3.2 Principales indicadores técnicos del medidor de nivel de agua por radar NiuBoL

4. Escenarios de aplicación del medidor de nivel de agua por radar NiuBoL y guía de instalación

4.1 Escenarios de aplicación amplios del medidor de nivel de agua por radar NiuBoL

El medidor de nivel de agua por radar juega un rol clave en múltiples campos gracias a su alta precisión y fuerte adaptabilidad ambiental:

• Monitorización y alerta de anegamientos urbanos: una de las aplicaciones más extendidas. Monitorización en tiempo real de cambios de nivel de agua en alcantarillas de puentes, carreteras bajas, tuberías de drenaje, ríos y lagos urbanos, proporcionando datos dinámicos reales al backend de gestión urbana, emitiendo alertas de anegamiento oportunamente, garantizando seguridad de vida y bienes de ciudadanos.

• Estudio hidrológico y control de inundaciones: usado para monitorización de nivel de agua y almacenamiento en ríos, lagos, embalses, proporcionando base de decisión para programación de recursos hídricos, control de inundaciones y resistencia a sequías.

• Riego agrícola: monitorea nivel de agua de canales y zonas de riego, logrando asignación precisa de recursos hídricos y utilización eficiente.

• Campo industrial: aplicado en monitorización de nivel líquido/nivel de agua en petróleo, química, centrales eléctricas, drenaje urbano y otros entornos industriales.

4.2 Método de instalación del medidor de nivel de agua por radar NiuBoL y precauciones

La instalación del medidor de nivel de agua por radar es relativamente simple, pero para garantizar precisión de medición, observar estrictamente los siguientes dos puntos:

Garantía de perpendicularidad:
Asegurar que el medidor de nivel de agua esté instalado perpendicular a la superficie del agua. Si está inclinado, la amplitud de la señal reflejada se debilita, afectando la telemetría normal y precisión.

Evitación de interferencias:
Evitar que el haz de emisión golpee interferentes como bordes de orillas de río, tuberías, soportes, pernos de instalación, etc., que pueden producir ecos falsos interfiriendo con la señal real de la superficie del agua.

Ángulo de haz más estrecho (ej. 8° de NiuBoL) facilita evitar interferentes durante instalación.

Recomendar instalación sobre superficie de agua abierta; si debe instalarse en pozo de protección contra olas, asegurar pared interior del pozo lisa y alejada del ángulo de haz.

Preguntas frecuentes (FAQ)

P: ¿Puede el medidor de nivel de agua por radar realmente lograr precisión de medición milimétrica?
R: Sí. Gracias a la onda milimétrica alta frecuencia (77 GHz~79 GHz) y alta resolución de tecnología FMCW, el medidor de nivel de agua por radar moderno puede lograr precisión de ±1 mm a corta distancia y en entorno estándar.

P: ¿La medición del medidor de nivel de agua por radar se ve afectada por fuertes lluvias o niebla densa?
R: Comparado con ultrasónico, la onda radar se ve mínimamente afectada por entorno atmosférico (ej. lluvia, niebla). La señal radar tiene fuerte penetración, manteniendo precisión de medición estable.

P: ¿Los residuos flotantes en la superficie del agua (ej. plantas acuáticas, botellas plásticas) afectan la medición radar?
R: El haz radar generalmente cubre gran área de superficie de agua, recibiendo promedio de gran número de señales reflejadas. Uno o pocos objetos flotantes no afectan significativamente la medición global, y su medición sin contacto es intrínsecamente no afectada por residuos flotantes.

P: ¿Cuál es el rango máximo del medidor de nivel de agua por radar NiuBoL? ¿Adecuado para uso en embalse?
R: Rango máximo del medidor de nivel radar NiuBoL hasta 65 metros, satisfaciendo plenamente necesidades de aplicación de gran rango para grandes ríos, embalses, pozos profundos o centros hidrológicos.

P: ¿Por qué el medidor de nivel de agua por radar necesita ángulo de haz extremadamente estrecho?
R: Ángulo de haz estrecho (ej. 8°) concentra energía, mejorando relación señal-ruido; más importante, reduce al máximo haz de emisión golpeando interferentes ambientales de instalación (ej. estructura de puente, orilla de río, pared de tubería), evitando ecos falsos.

P: ¿Cómo asegurar perpendicularidad durante instalación del medidor de nivel de agua por radar?
R: Usar nivel o soporte de instalación profesional para ajuste. Tras instalación, mejor visualizar curva de eco a través de backend del sistema para asegurar calidad de señal estable.

P: ¿Requiere el medidor de nivel de agua por radar calibración regular? ¿Alta frecuencia de mantenimiento?
R: Medición sin contacto, generalmente no necesita calibración frecuente. Sin piezas móviles, costo de mantenimiento muy bajo, solo verificar regularmente superficie por suciedad o condensación, confirmar estabilidad de instalación.

P: ¿Cuál es el consumo de energía del medidor de nivel de agua por radar? ¿Puede usar alimentación solar?
R: Medidor de nivel de agua por radar moderno (ej. NiuBoL, consumo máximo 0,6 W) enfocado en bajo consumo, muy adecuado para sistema de alimentación solar y uso de batería, logrando monitorización exterior sin supervisión fiable a largo plazo.

P: ¿Presenta daño por radiación al cuerpo humano el medidor de nivel de agua por radar?
R: Potencia de emisión del medidor de nivel radar NiuBoL extremadamente baja, cumple normas de seguridad relevantes, sin daño al cuerpo humano y medio ambiente, seguro de usar.

P: ¿Qué es la zona ciega en el medidor de nivel de agua por radar? ¿Cómo evitar que afecte la medición?
R: Zona ciega se refiere a distancia mínima cerca de antena del sensor donde medición precisa imposible. Zona ciega de productos NiuBoL dentro de 15 cm, significando que superficie de agua no puede estar más cerca de 15 cm del sensor. Instalación debe considerar diferencia de altura entre nivel de agua más alto y posición de instalación, asegurando nivel de agua más alto no entre en zona ciega.

P11: ¿Qué certificaciones tiene NiuBoL?
R11: CE, ISO9001, RoHS y certificados nacionales reconocidos de calibración meteorológica.

Conclusión: elección fiable para la modernización hidrológica

El medidor de nivel de agua por radar, con alta precisión, alta fiabilidad y ventajas únicas de medición sin contacto, se está convirtiendo en el principal medio técnico para sistemas de monitorización hidrológica y alerta de anegamientos urbanos. Especialmente el medidor de nivel radar basado en tecnología FMCW de alta frecuencia de NiuBoL, con precisión milimétrica, consumo ultra-bajo y características de ángulo de haz estrecho, proporciona soluciones estables y eficientes desde riego agrícola hasta monitorización de grandes embalses. Adiós a muchas limitaciones de métodos de medición tradicionales, el medidor de nivel de agua por radar está protegiendo nuestra seguridad hidrológica con la potencia de la tecnología.

Próximo paso: ¿necesitas un folleto detallado del producto medidor de nivel radar NiuBoL y cotización, o sugerencia personalizada de disposición de puntos de instalación para tu escenario de aplicación específico (ej. monitorización de anegamientos urbanos)?
