Estación de monitorización del flujo Doppler NiuBoL: Guía completa de especificaciones de instalación y prevención de fallos

El Núcleo de la Gestión Inteligente del Agua: Lógica Técnica del Monitoreo de Caudal por Efecto Doppler

En la gestión moderna de recursos hídricos y el monitoreo de descargas industriales, la precisión de los datos de caudal es la base de toda toma de decisiones. A diferencia de los medidores mecánicos tradicionales de velocidad, el medidor de velocidad Doppler NiuBoL utiliza el efecto Doppler de la física para realizar la medición.

Cuando existe movimiento relativo entre la fuente de onda ultrasónica y el observador (el sensor y las impurezas/burbujas en el agua), la frecuencia recibida cambia. Al medir este desplazamiento de frecuencia, el sistema puede calcular con precisión la velocidad instantánea del fluido. Combinado con un sensor de presión de alta precisión integrado para monitorear el nivel del agua y con la modelación de la geometría de la sección transversal del río, el sistema convierte en tiempo real en caudal instantáneo y caudal acumulado.

Este método de medición electrónica (sin contacto en las partes móviles) presenta ventajas significativas: ausencia de desgaste mecánico, baja velocidad de arranque y amplia cobertura de rango, convirtiéndolo en la solución preferida actualmente para el monitoreo de canales abiertos, ríos y tuberías no llenas.

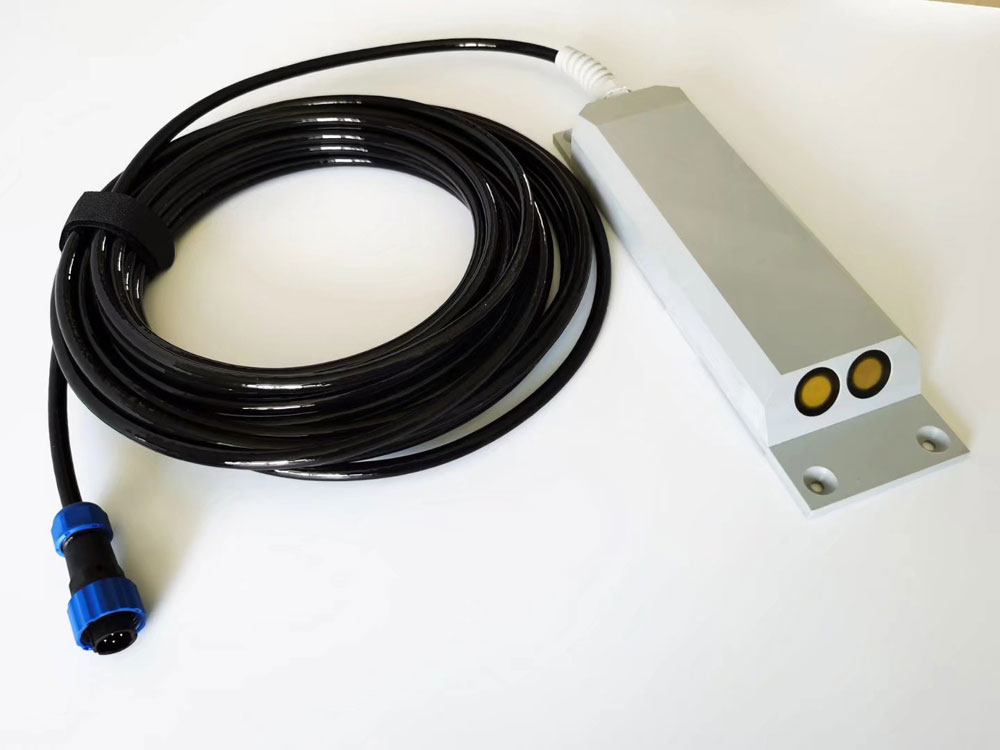

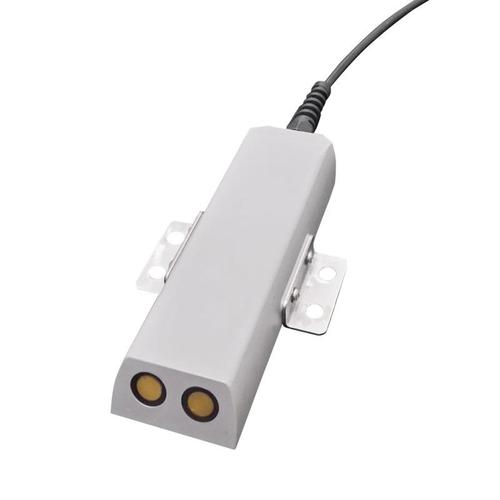

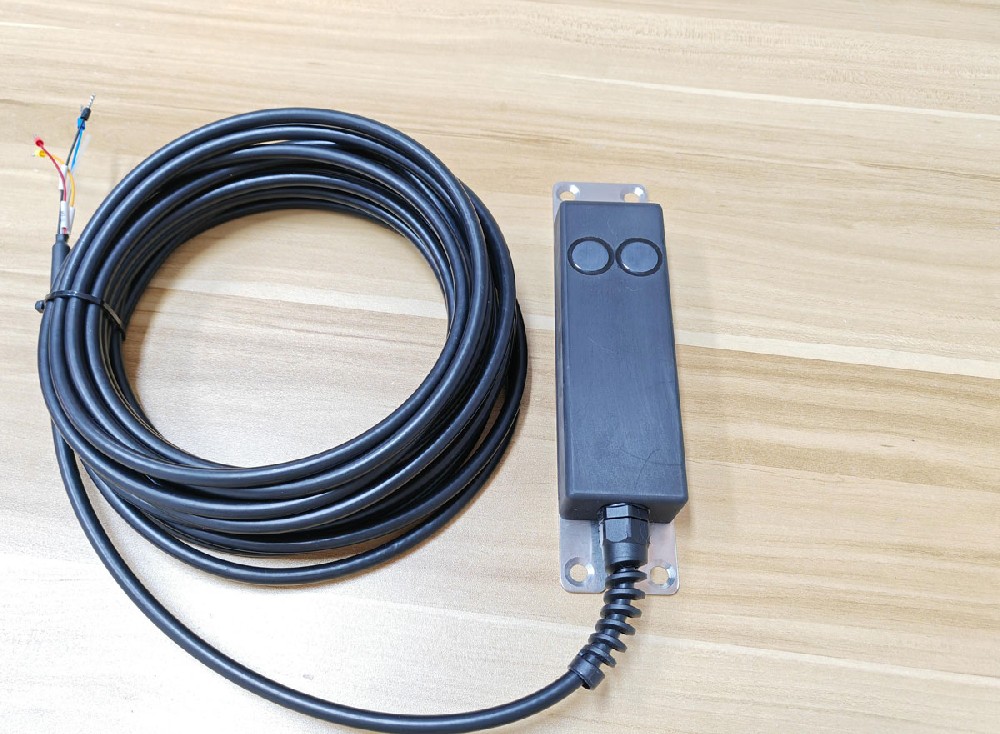

Características Funcionales y Parámetros Principales del Medidor de Velocidad Doppler NiuBoL

Como dispositivo de monitoreo de alto rendimiento, NiuBoL ha considerado plenamente en su diseño los exigentes requisitos de inmersión prolongada en campo y entornos de fluidos complejos.

1. Diseño Industrial y Alta Fiabilidad
   La carcasa del equipo está fabricada en plástico de ingeniería ABS de alta resistencia, no solo robusto y resistente a impactos, sino también con excelente estabilidad química, resistiendo eficazmente la corrosión de diversos tipos de agua. El diseño completamente electrónico sin partes móviles mecánicas elimina los errores de medición causados por envejecimiento mecánico o bloqueo por sedimentos, garantizando estabilidad y fiabilidad a largo plazo.

2. Monitoreo Multidimensional de Parámetros
   No solo caudal: el sistema NiuBoL es un terminal integrado de percepción hidrológica:
   Monitoreo de Velocidad: Rango hasta 0,03~5 m/s, precisión hasta ±1,0 %.
   Monitoreo de Nivel de Agua: Detección en tiempo real de cambios de profundidad con precisión del 0,3 %.
   Monitoreo de Temperatura: Elemento térmico de alta precisión integrado, captura en tiempo real de la dinámica de temperatura del agua, proporcionando soporte para análisis científico.

3. Sistema de Comunicación y Protección
   El dispositivo adopta el protocolo de comunicación estándar ModBus-RTU, con transmisión de datos mediante interfaz RS485, con una muy alta capacidad antiinterferencias, soportando transmisión cableada a larga distancia o acceso a la nube mediante pasarela inalámbrica. Su nivel de protección alcanza IP68, acompañado de un cable ventilado de alta calidad, permitiendo inmersión prolongada sin temor a filtraciones.

Especificaciones Estrictas de Instalación: Clave para Garantizar la «Estabilidad a Largo Plazo»

Incluso con un excelente rendimiento del equipo, una instalación incorrecta es la principal causa de fallos en el monitoreo. NiuBoL resume las siguientes precauciones esenciales de instalación, recomendadas para que los técnicos las implementen estrictamente.

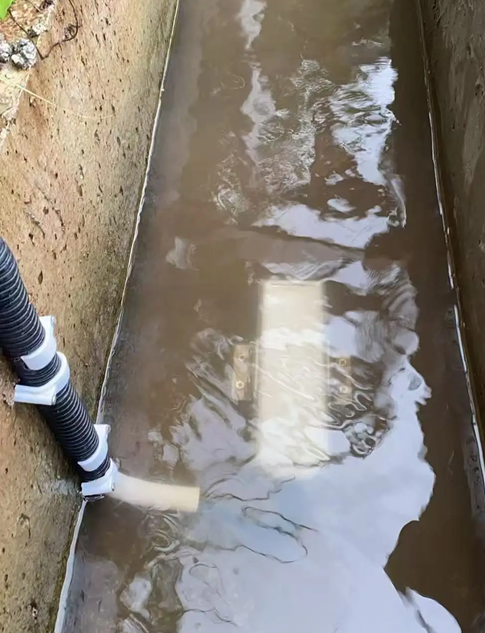

Selección de la Posición de Despliegue Bajo el Agua

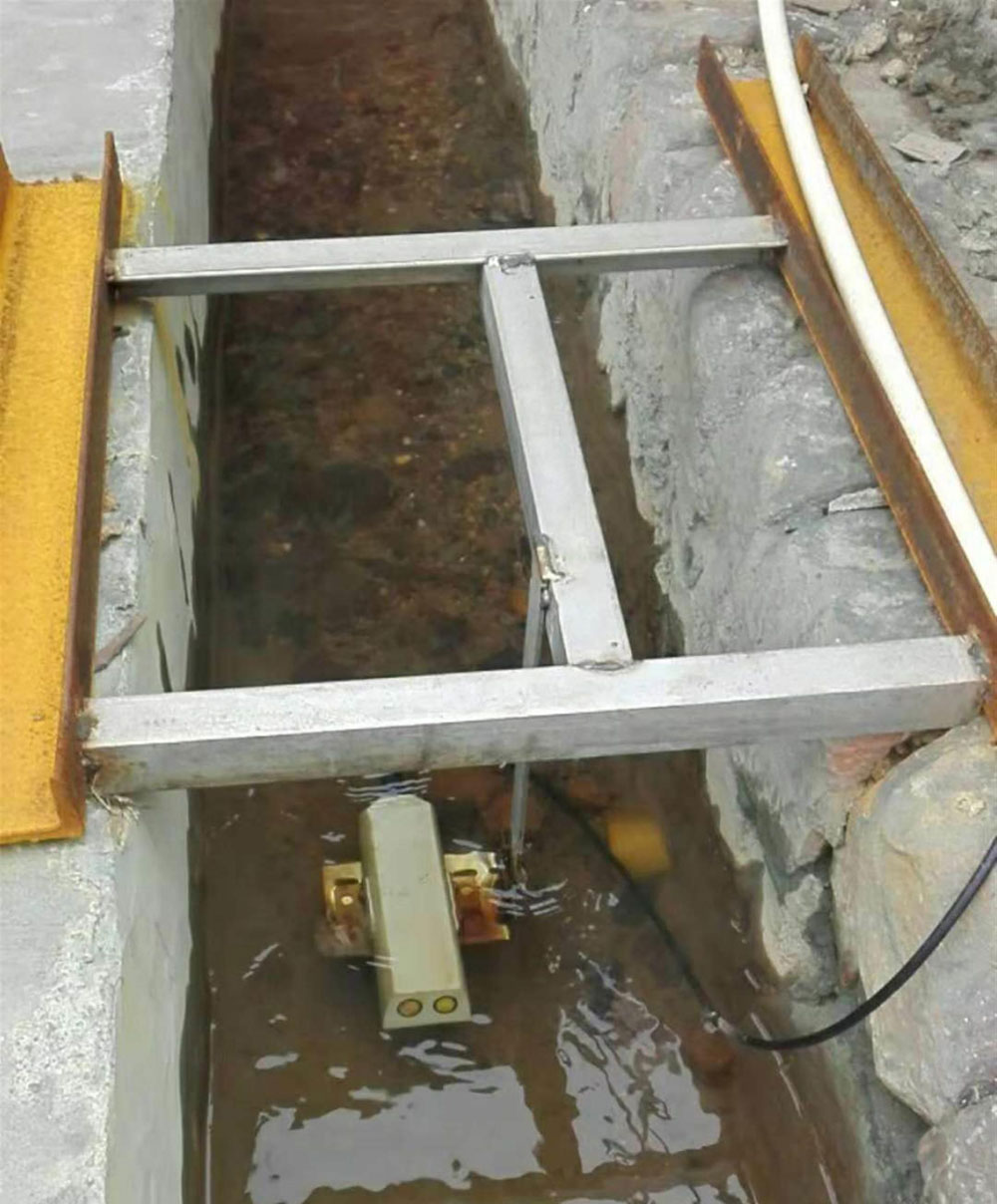

• La instalación normal debe garantizar que el medidor de velocidad esté al menos 20 cm por debajo del nivel de agua más bajo. Si el terreno es limitante, no debe estar a menos de 5 cm para evitar que el dispositivo quede expuesto al aire, causando interrupción de la señal de medición o deriva de datos. La placa de montaje cuenta con orificios redondos M5 reservados; utilizar los pernos suministrados para fijar firmemente el equipo al marco o soporte en el fondo del río.

Protección de Cables: Detalles que No Pueden Ignorarse

• Conectores Impermeables: Los conectores impermeables entre el sensor, el módulo de transmisión inalámbrica, el controlador de alimentación y la caja de batería deben estar completamente insertados y bloqueados. Es la primera línea de defensa contra cortocircuitos o circuitos abiertos.

• Fijación en Pared: Los cables deben fijarse a la pared con abrazaderas, está estrictamente prohibido usar los cables de conexión como líneas portantes para suspender transmisores u objetos pesados.

• Protección con Manga: Se recomienda encarecidamente colocar tubos de goma transparentes o corrugados sobre los cables. Si los cables deben pasar por superficies afiladas, añadir mangas protectoras para evitar daños en la cubierta por fricción que provoquen filtraciones de agua.

Filtración de Residuos y Limpieza del Equipo

En entornos con ramas, hierbas, piedras o alta concentración de sedimentos, instalar rejillas de aislamiento delante del medidor de velocidad para una filtración preliminar del agua. El personal de gestión debe establecer un sistema de limpieza periódica para asegurar que ningún cuerpo extraño bloquee la superficie de la sonda del sensor, manteniendo la mejor calidad de reflexión de la señal.

Prevención de Fallos y Disciplina Operativa: Seguridad Primero, Estanqueidad Suprema

Para garantizar un funcionamiento estable a largo plazo de la estación de monitoreo, el personal de mantenimiento debe tener siempre presente las siguientes «ocho prohibiciones» y disciplinas de mantenimiento:

• Operación sin Alimentación: Desconectar obligatoriamente la alimentación antes de cualquier operación de apertura del capot para ajustes.

• Verificación de Estanqueidad: Hay tornillos de fijación en la carcasa; verificar si la junta de estanqueidad está intacta al volver a cerrar. Si la junta presenta suciedad o partículas, debe limpiarse a fondo, de lo contrario el nivel IP68 fallará.

• Operación Limpia: Está estrictamente prohibido abrir el capot en días de lluvia o en entornos extremadamente polvorientos. Si es necesario, aplicar una cantidad adecuada de silicona 704 en el anillo de sellado para reforzar la estanqueidad.

• Prohibición de Operaciones Bruscas: Prohibido tirar o balancear los cables, prohibido golpear la carcasa del sensor. Los cables deben fijarse en la ribera, prohibición estricta de dejarlos balancear con las olas.

Escenarios de Aplicación Típicos de la Estación de Monitoreo de Caudal Doppler: Desde Ríos Urbanos hasta Desagües Industriales

La estación de monitoreo de caudal Doppler NiuBoL, con sus características de «pequeño tamaño, ligero peso, amplio rango», está activa en los siguientes ámbitos clave:

1. Gestión Inteligente del Agua Urbana y Monitoreo de Inundaciones Urbanas

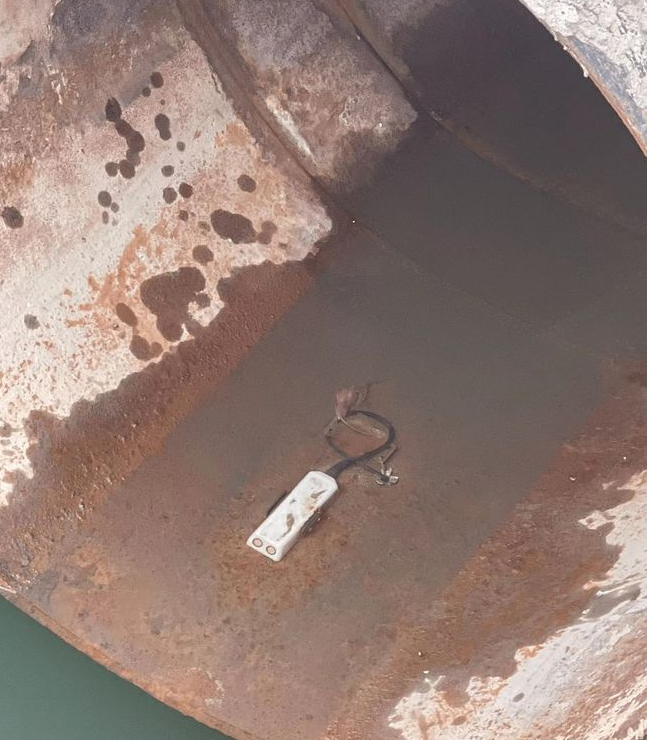

   En las redes de drenaje urbano (especialmente en estado no lleno), el medidor Doppler puede calcular con precisión la cantidad de agua que pasa, proporcionando datos de decisión de primera mano para el control de inundaciones y drenaje urbanos.

2. Medición de Canales Abiertos Agrícolas y Distritos de Irrigación
   En los canales abiertos de irrigación agrícola, el dispositivo puede superar las interferencias de sedimentos, logrando estadísticas precisas de los aportes de agua a las tierras agrícolas, apoyando la agricultura de ahorro de agua y la reforma integral de los precios del agua agrícola.

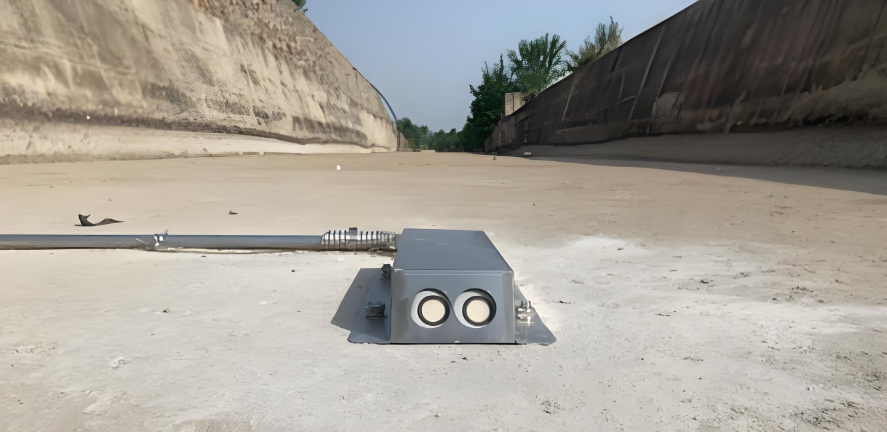

3. Monitoreo del Caudal de Ríos y Pequeñas Cuencas Hidrográficas
   En el monitoreo de cauces naturales, mediante transmisión remota RS485, los departamentos de gestión pueden visualizar el caudal instantáneo y los cambios de temperatura de diversos afluentes desde su oficina, estableciendo modelos hidrológicos precisos.

4. Monitoreo de Descargas de Aguas Residuales Industriales
   Para los desagües de fábricas, el sistema puede proporcionar estadísticas de caudal acumulado, garantizando un comportamiento de vertido conforme y transparente.

Preguntas Frecuentes: Preguntas y Respuestas Comunes sobre la Estación de Monitoreo de Caudal Doppler

P1: ¿El medidor de velocidad Doppler puede usarse en el cauce del río Amarillo con alto contenido de sedimentos?
R: Sí. El principio Doppler en realidad depende de las partículas en suspensión o las burbujas en el agua como puntos de reflexión. Sin embargo, tenga en cuenta que si la concentración de sedimentos es demasiado alta y absorbe completamente las ondas sonoras, o si los sedimentos depositados cubren la sonda, afectará la medición. Por lo tanto, en aguas con alto contenido de sedimentos, se recomienda mantenimiento regular y la adición de rejillas de filtrado.

P2: ¿Cómo solucionar si la transmisión de datos RS485 es inestable?
R: Primero verificar si los conectores impermeables están bien apretados y sin rastros de oxidación. Luego comprobar que el voltaje de alimentación sea estable dentro del rango de 10~30 V. Finalmente verificar si el cable blindado está correctamente conectado a tierra y si hay interferencias de motores de alta potencia cercanos.

P3: ¿Se puede modificar el intervalo de medición predeterminado de 3 segundos?
R: Sí. El intervalo de medición puede ajustarse enviando las instrucciones correspondientes a través del protocolo de comunicación ModBus, puede extenderse adecuadamente para ahorrar energía en canales con cambios lentos de nivel de agua, o mantenerse en alta frecuencia para desagües industriales con cambios drásticos de caudal.

P4: ¿El medidor de velocidad Doppler tiene requisitos respecto a la calidad del agua?
R: El principio Doppler depende de las partículas en suspensión o las burbujas en el agua para la reflexión de la señal. Si el cuerpo de agua es demasiado claro (como agua desionizada de laboratorio), la intensidad de la señal se debilita. Sin embargo, el agua natural de ríos, agua de lluvia, agua de irrigación y aguas residuales contienen todas suficientes partículas, siendo muy adecuadas para su uso.

P5: ¿Cómo juzgar si el sensor presenta «cortocircuito» o «circuito abierto»?
R: Primero verificar si el indicador de comunicación está parpadeando. En ausencia de salida de datos, comprobar inmediatamente si el conector impermeable está suelto o si la cubierta del cable ha sido rayada por objetos afilados en el agua. Utilizar el sondeo ModBus para verificar los registros de error también es un método eficaz.

Resumen:

La estación de monitoreo de caudal Doppler NiuBoL no es solo una herramienta de medición, representa una actitud rigurosa de gestión digital. Desde la captura de cambios de frecuencia Doppler hasta la protección de estanqueidad del plástico de ingeniería ABS, cada detalle de diseño apunta a un solo objetivo: proporcionar los datos hidrológicos más auténticos.

En el camino de la construcción de la gestión inteligente del agua, los detalles determinan el éxito o el fracaso. A través de una instalación estandarizada y un mantenimiento científico, NiuBoL ayudará a cada trabajador del agua a dominar perfectamente los datos de caudal.

Referencia Rápida de Parámetros Técnicos

Voltaje de Alimentación: DC 10V~30V
Protocolo de Comunicación: ModBus-RTU (RS485)
Precisión de Velocidad: ±1,0 % ±1 cm/s (rango 0,03~5 m/s)
Precisión del Nivel de Agua: 0,3 % ±0,5 cm (rango 0,03~5 m)
Precisión de Temperatura: ±1 ℃ (-10 ℃~60 ℃)
Nivel de Protección: IP68
Material de la Carcasa: Plástico de Ingeniería ABS
Corriente en Espera: 65 mA / 12 V

¿Está planificando un esquema de medición para un determinado cauce o red de drenaje? Bienvenido a contactar a NiuBoL y su equipo técnico; le proporcionaremos soporte técnico completo, desde la selección y disposición hasta la protección de las fundas de instalación.
