¿Cómo se mide la suciedad?

Medición de la suciedad en plantas fotovoltaicas: principios, métodos e importancia

¿Qué es la energía fotovoltaica?

La energía fotovoltaica (FV) es una tecnología que convierte directamente la energía solar en electricidad mediante el efecto fotovoltaico. Un sistema fotovoltaico típico consta de paneles solares, inversores, estructuras de montaje y sistemas de monitorización. Los materiales semiconductores de silicio u otros materiales de los paneles solares absorben la luz solar, generando corriente continua (CC), que se convierte en corriente alterna (CA) a través del inversor para su uso en hogares, industrias o redes eléctricas.

La tecnología fotovoltaica es un componente fundamental de las energías renovables, ampliamente utilizada en tejados residenciales, edificios comerciales y grandes centrales eléctricas terrestres. Entre sus ventajas se incluyen cero emisiones, sostenibilidad y bajos costes operativos, pero su eficiencia energética puede verse significativamente afectada por factores ambientales como la suciedad.

¿Por qué realizar pruebas de suciedad en plantas de energía fotovoltaica?

La suciedad se refiere a la deposición de contaminantes como polvo, arena, polen y excrementos de aves en la superficie de los paneles solares, lo que afecta su capacidad para absorber la luz solar. Las razones para realizar pruebas de suciedad incluyen:

1. Pérdida de generación de energía: La suciedad puede causar una pérdida de energía del 5% al 30% y, en zonas áridas o altamente contaminadas, esta pérdida puede ser aún mayor.

2. Optimización de la frecuencia de limpieza: al monitorear el grado de acumulación de suciedad, se puede establecer un programa de limpieza con base científica para evitar costos de limpieza innecesarios.

3. Reducción de costos de operación y mantenimiento: ayuda a reducir los costos de agua, electricidad y mano de obra, al tiempo que previene daños a largo plazo en el equipo debido a la suciedad acumulada.

4. Toma de decisiones basada en datos: proporciona datos en tiempo real para ayudar a los administradores de plantas de energía a formular estrategias de mantenimiento científico.

5. Análisis ambiental regional: Las características de la suciedad varían según la región y las pruebas ayudan a crear planes de mantenimiento adaptativos.

En el altamente competitivo mercado fotovoltaico, el monitoreo preciso de la contaminación es clave para garantizar la rentabilidad de una planta eléctrica.

¿Cómo medir la suciedad? Herramientas y métodos comunes

1. Principios de medición de la suciedad

El índice de suciedad (IS) representa el porcentaje de limpieza de la superficie del panel solar (50 % a 100 %), lo que refleja la relación entre la transmitancia y la eficiencia energética. Por ejemplo, un IS del 80 % implica una pérdida potencial del 20 % en la generación de energía.

2. Herramientas comunes para medir la suciedad

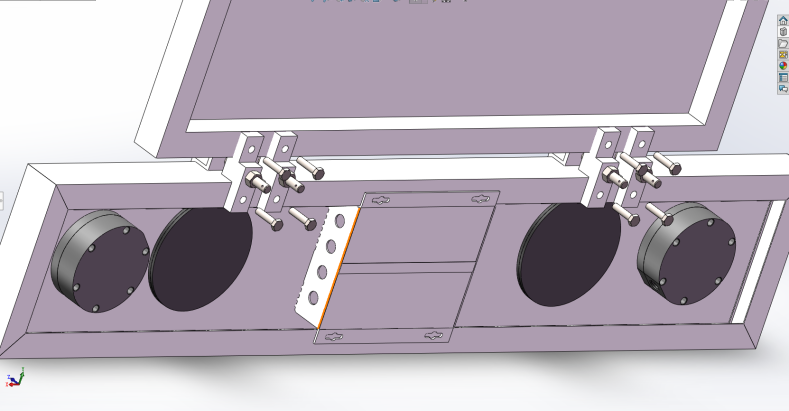

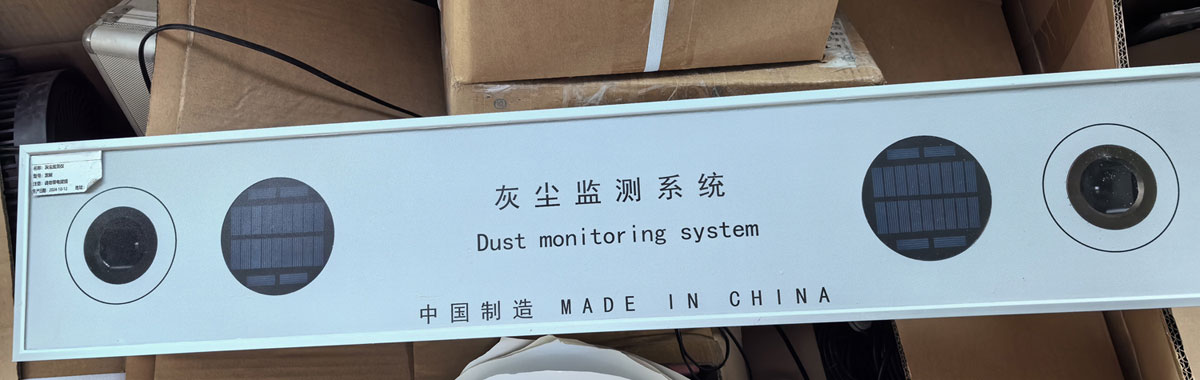

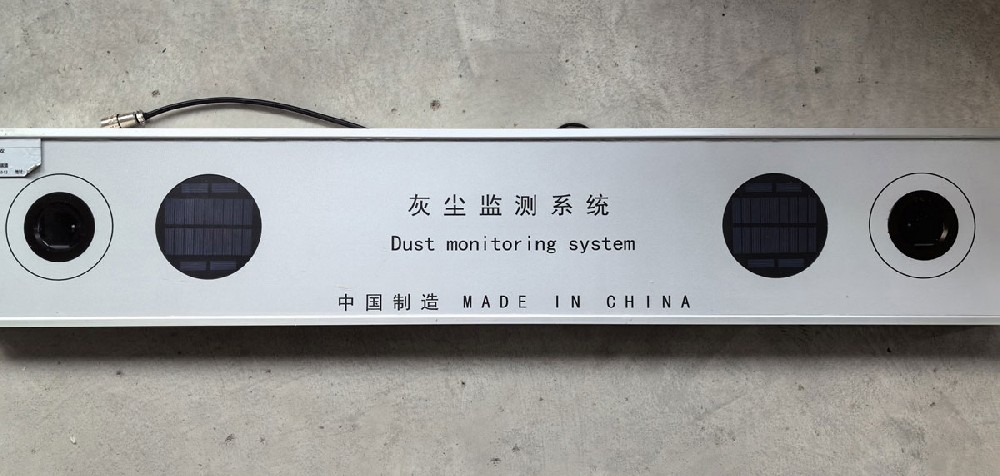

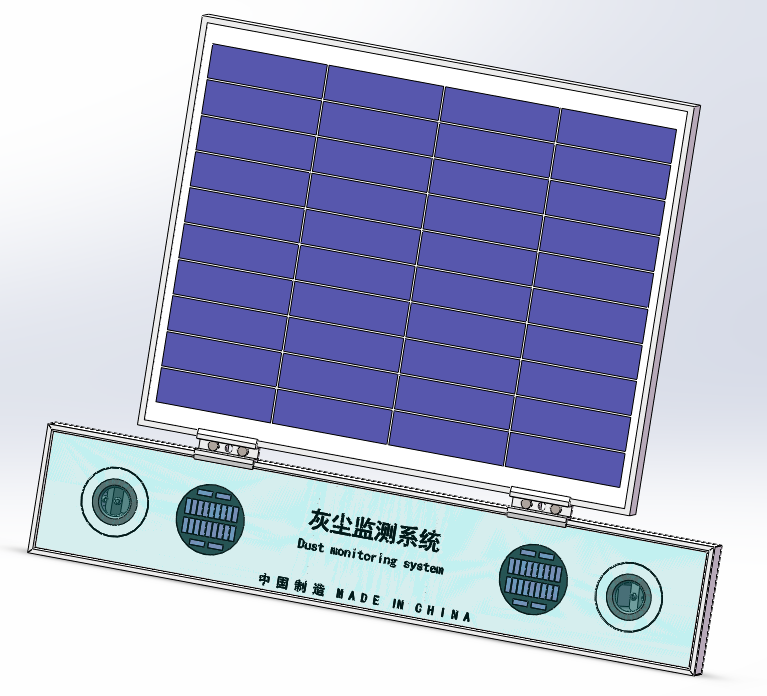

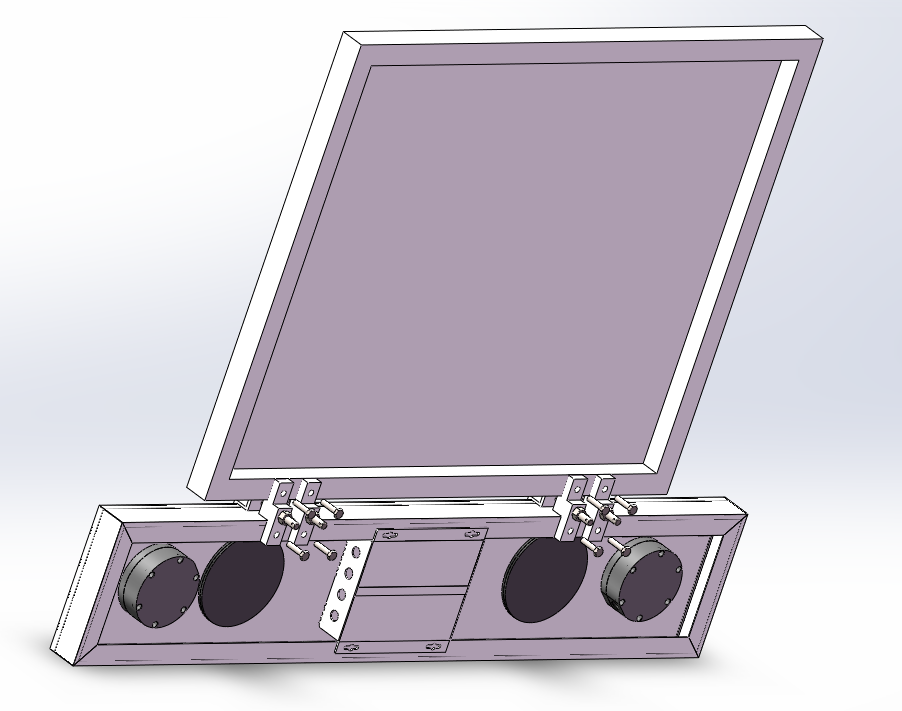

2.1. Sensores de control de suciedad ( Sensor de suciedad )

   - Principio: Utiliza fotodiodos infrarrojos ópticos para emitir luz y detectar la intensidad reflejada, analizando la limpieza de la superficie.

   - Características:

     - Fuente de alimentación: DC 12 V, consumo de energía aproximadamente 1 W

     - Salida: señal RS485, compatible con protocolo MODBUS, fácil integración en sistemas de gestión

     - Precisión: ±1% (90%-100%), ±3% (80%-90%), ±5% (50%-80%)

     - Función opcional: Medición de temperatura (-50 ℃ a +100 ℃, precisión ±0,5 ℃)

   - Ventajas: No requiere mantenimiento, fácil instalación, adecuado para instalaciones fotovoltaicas nuevas o existentes.

2.2. Medidores de suciedad portátiles

   - Uso: Para pruebas temporales o de muestra, adecuado para pequeñas centrales eléctricas o inspecciones in situ

   - Método: Mide la transmitancia de la superficie de forma óptica o eléctrica, requiere registro manual de datos.

2.3. Drones y sistemas de imágenes

   - Aplicación: Equipado con cámaras de alta resolución o sensores infrarrojos para escanear grandes conjuntos fotovoltaicos e identificar áreas contaminadas.

   - Escenarios aplicables: Centrales eléctricas de gran escala, pero costosas y que requieren una operación profesional.

3. Principales métodos de prueba de suciedad

3.1. Método del módulo de referencia

   - Principio: Utiliza dos módulos fotovoltaicos idénticos, uno que se mantiene limpio (módulo de referencia) y el otro que acumula polvo de forma natural (módulo de prueba)

   - Medición: Compare la potencia de salida o la corriente para calcular el índice de suciedad

   - Ventajas: Refleja el impacto de la contaminación en condiciones naturales, bajo coste, resultados intuitivos

3.2. Método óptico/de imagen

   - Principio: Utiliza dispositivos de dispersión láser, cámaras o tecnologías de procesamiento de imágenes para analizar los niveles de contaminación de la superficie.

   - Escenarios aplicables: entornos de laboratorio o monitoreo de alta precisión.

3.3. Método del sensor de transmitancia

   - Principio: Se instala encima del módulo para monitorear la atenuación de la luz solar a través de la capa de contaminación en tiempo real.

   - Ventajas: Puede monitorear en línea durante períodos prolongados, adecuado para operaciones automatizadas

3.4. Estación de suciedad / Sensor de medición de suciedad

   - Componentes: Módulo de referencia integrado, medidor de irradiancia, termómetro, módulo de recolección de corriente/voltaje, etc.

   - Conexión: Conectado al sistema SCADA para recopilación automatizada de datos y alertas

4. Análisis y aplicación de datos

En función del índice de suciedad (SR) se pueden establecer umbrales de mantenimiento:

- SR ≥ 95%: No necesita limpieza

- SR 85%～95%: Se puede considerar la limpieza según el análisis costo-beneficio

- SR < 85%: Se recomienda limpieza inmediata

Al analizar los datos, los administradores pueden optimizar el plan de limpieza, equilibrando los ingresos por generación de energía con los costos de mantenimiento.

Conclusión

La tecnología fotovoltaica es un pilar de la energía limpia, pero la contaminación en la superficie de los paneles solares puede reducir significativamente la eficiencia de la generación de energía. Mediante el monitoreo de la contaminación, las plantas fotovoltaicas pueden lograr una mayor eficiencia operativa y beneficios económicos.

Actualmente, los principales métodos de medición de la contaminación incluyen:

- Método del módulo de referencia (bajo coste, resultados intuitivos)

- Método de sensor óptico (alta precisión, automatizado)

- Teledetección con drones (adecuada para centrales eléctricas a gran escala)

Con los avances tecnológicos, se están promoviendo soluciones de monitoreo de contaminación más inteligentes. Para los administradores de plantas fotovoltaicas, invertir en sistemas de monitoreo de contaminación no solo representa una actualización tecnológica, sino también un paso crucial hacia operaciones inteligentes. Ya sean pequeños sistemas en tejados o grandes centrales eléctricas terrestres, la medición precisa de la contaminación puede ayudar a maximizar la generación de energía, reducir los costos operativos y garantizar la rentabilidad a largo plazo.

¡Explore las soluciones de monitoreo de la contaminación que más le convengan y ayuden a que su planta de energía fotovoltaica funcione de manera eficiente!
