Medición de la suciedad de los paneles solares

Operación y mantenimiento eficiente de plantas fotovoltaicas: un análisis exhaustivo del sistema de monitoreo de la suciedad de los paneles solares

A medida que la demanda mundial de energía renovable continúa creciendo, la eficiencia de generación de energía de las plantas fotovoltaicas (FV) se ha convertido en un punto clave en la industria. Sin embargo, los contaminantes en la superficie de los paneles solares, como el polvo, los excrementos de aves o el polen, pueden reducir significativamente la eficiencia de generación de energía, impactando directamente en los ingresos de la planta. Para abordar este desafío, se ha desarrollado el Sistema de Monitoreo de Suciedad de Paneles Solares (Sistema de Medición de Suciedad). Este artículo ofrece una introducción detallada a la funcionalidad, las especificaciones técnicas, los principios operativos y los métodos de uso del sistema, ayudando a los operadores de plantas fotovoltaicas a optimizar las decisiones de operación y mantenimiento y a mejorar los beneficios económicos.

¿Por qué es necesario un sistema de monitoreo de suciedad?

La limpieza de los paneles solares afecta directamente la capacidad de generación de energía de las plantas fotovoltaicas. Estudios demuestran que la contaminación superficial puede provocar una pérdida de hasta un 20 % o más en la producción de energía, especialmente en regiones áridas, polvorientas o altamente contaminadas, donde este problema es particularmente grave. Las estrategias de limpieza tradicionales suelen basarse en horarios fijos o inspecciones manuales, lo que dificulta determinar con precisión cuándo es necesaria la limpieza. Esto puede resultar en una limpieza excesiva que incrementa los costos o en una limpieza retrasada, lo que causa pérdidas en la generación de energía.

El sistema de monitoreo de suciedad mide el porcentaje de contaminación en la superficie del panel solar en tiempo real (Índice de Suciedad, SR), calculando con precisión el impacto de la contaminación en la generación de energía. Los operadores pueden usar los datos para determinar el momento óptimo de limpieza, evitando costos de mantenimiento innecesarios y garantizando la operación eficiente de la central eléctrica.

Principales ventajas del sistema de monitoreo de suciedad

Este sistema utiliza una innovadora tecnología de medición óptica de circuito cerrado de contaminantes de luz azul y ofrece las siguientes ventajas significativas:

- Fácil instalación: adecuado tanto para conjuntos fotovoltaicos nuevos como existentes, se puede montar directamente en el marco del panel solar e integrarse perfectamente con el sistema de gestión de la planta.

- Medición precisa: monitorea continuamente el índice de contaminación y lo convierte en datos sobre pérdida de generación de energía, lo que ayuda a los operadores a tomar decisiones rápidas.

- Diseño sin mantenimiento: No requiere mantenimiento adicional, solo es necesario limpiar el sensor durante la limpieza del panel solar.

- Alta Adaptabilidad: Soporta el protocolo estándar MODBUS, haciéndolo compatible con diversos sistemas de gestión de plantas, ideal para proyectos fotovoltaicos globales.

Especificaciones técnicas del sensor del sistema de monitoreo de suciedad:

- Voltaje de alimentación: DC 12V

- Salida de señal: RS485

- Protocolo de comunicación: Protocolo MODBUS estándar

- Tasa de baudios: 9600 bps

- Consumo medio de energía: solo 1 W, energéticamente eficiente.

- Rango de medición de contaminación: 50%–100%

- Precisión de la medición:

  - ±1% (rango 90%–100%)

  - ±3% (rango 80%–90%)

  - ±5% (rango 50%–80%)

- Medición de temperatura (opcional): -50 °C a +100 °C, precisión ±0,5 °C (a 25 °C)

Estos parámetros garantizan que el sistema proporcione un soporte de datos confiable en diversas condiciones ambientales.

Principio de funcionamiento del sensor de suciedad : tecnología óptica para una monitorización precisa

El núcleo del sistema de monitoreo de suciedad reside en su tecnología de fotodiodos ópticos infrarrojos. El sensor emite luz y detecta las señales reflejadas de la superficie del panel solar, analizando la relación entre la intensidad de la reflexión y la limpieza de la superficie. El flujo de trabajo específico es el siguiente:

1. Detección de señal de luz: El fotodiodo infrarrojo óptico captura continuamente la luz reflejada de la superficie del panel solar.

2. Procesamiento de datos: El microcontrolador recibe y procesa los datos de la señal luminosa, calculando la limpieza basándose en un modelo de calibración preestablecido.

3. Salida del índice de contaminación: la intensidad de la luz reflejada se convierte en el índice de contaminación (SR), que además se utiliza para estimar la pérdida de generación de energía.

Esta tecnología garantiza un control de suciedad de alta precisión, lo que la hace adecuada para diversos climas y tipos de contaminación.

Método de instalación del sensor de suciedad

1. Instalar el equipo:

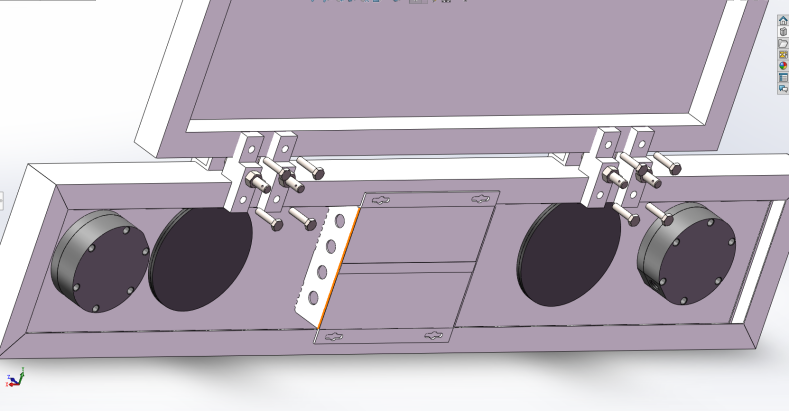

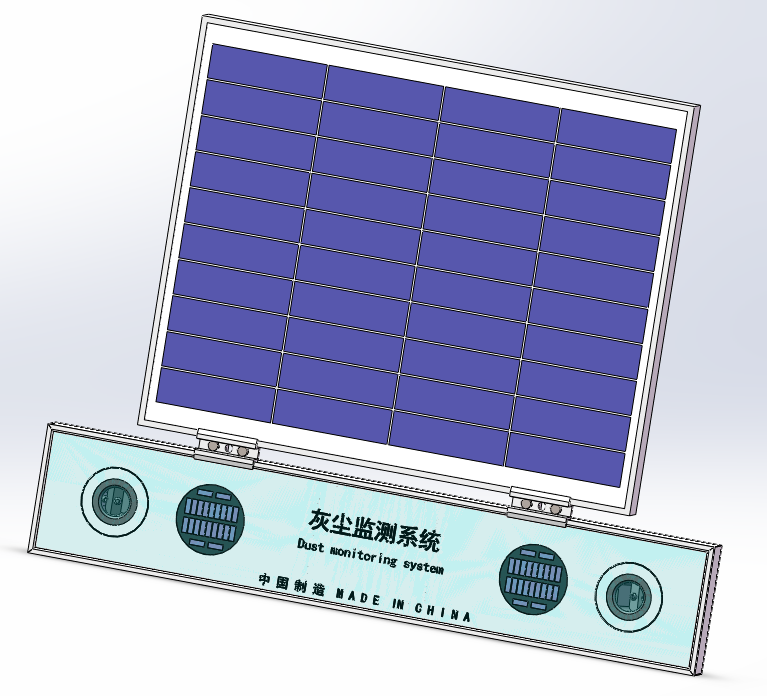

   - Utilice abrazaderas especiales para fijar el sensor en la parte superior o lateral del panel solar, asegurándose de que esté al mismo nivel que el panel.

   - Asegúrese de que la superficie del espejo del sensor esté orientada hacia el panel para detectar con precisión la contaminación de la superficie.

2. Conecte los cables:

   - Conecte la línea de comunicación RS485 y la línea de alimentación DC 12V.

   - Si solo hay alimentación de CA disponible en el sitio, se puede utilizar un convertidor de alimentación de CA a CC de 12 V para exteriores.

3. Calibrar el equipo:

   - Realice la calibración entre las 12:00 p. m. y las 2:00 p. m. en un día claro y soleado.

   - Limpie la superficie del espejo del sensor, luego presione y mantenga presionado el botón de calibración durante 10 segundos y suéltelo para completar la calibración.

4. Limpieza de rutina:

   - Durante cada limpieza de los paneles solares, limpie la sonda del sensor para garantizar mediciones precisas.

5. Precauciones:

   - Entorno de calibración: La calibración debe realizarse bajo luz solar intensa, sin nubes, para garantizar datos precisos.

   - Limpieza periódica: La sonda del sensor debe limpiarse junto con el panel solar para evitar discrepancias en los datos debido a la contaminación de la sonda.

   - Estabilidad de energía: asegúrese de tener una fuente de alimentación DC 12 V estable para evitar fluctuaciones de voltaje que puedan afectar el funcionamiento del dispositivo.

¿Por qué elegir nuestro sistema de monitoreo de suciedad?

En el cada vez más competitivo mercado fotovoltaico global, los administradores de plantas necesitan herramientas más inteligentes para optimizar los costos operativos y la eficiencia de la generación de energía. Nuestro sistema de monitoreo de suciedad, con su alta precisión, facilidad de uso y bajos costos de mantenimiento, satisface perfectamente esta demanda. Ya sea para grandes plantas fotovoltaicas en zonas desérticas o pequeños sistemas en tejados urbanos, este producto ofrece un soporte confiable.

Además, el sistema es compatible con el protocolo MODBUS estándar, lo que facilita su integración con los sistemas de gestión de planta existentes, proporcionando a los usuarios datos en tiempo real y funciones de monitorización remota. Esto no solo mejora la eficiencia operativa, sino que también garantiza la rentabilidad a largo plazo de la central eléctrica.

Conclusión

El sistema de monitoreo de suciedad en paneles solares es un paso importante hacia la operación y el mantenimiento inteligentes de plantas fotovoltaicas. Al monitorear continuamente el índice de contaminación, los operadores pueden tomar decisiones científicas sobre cuándo limpiar, minimizar las pérdidas de generación de energía y reducir los costos de mantenimiento innecesarios. Con tecnología óptica avanzada y un diseño intuitivo, este sistema es la opción ideal para los administradores de plantas fotovoltaicas de todo el mundo.

Si desea mejorar la eficiencia y la rentabilidad de su planta fotovoltaica, considere integrar nuestro sistema de monitorización de suciedad. ¡Contáctenos hoy mismo para obtener más asistencia técnica y soluciones personalizadas!
