Principales fuentes de cloruro en el agua y tecnología de monitoreo en línea de iones cloruro

I. Principales fuentes de cloruros en el agua: Base fundamental para la determinación de la contaminación

Para los equipos profesionales dedicados a la integración de sistemas de monitoreo de calidad del agua, soluciones IoT o proyectos de tratamiento de agua industrial, comprender las fuentes de cloruros en el agua no solo es una base técnica, sino también un requisito previo para juzgar los riesgos de contaminación y diseñar esquemas de monitoreo.

El cloruro existe principalmente en los cuerpos de agua en forma de iones cloruro (Cl⁻), y los cambios en su concentración reflejan directamente el grado de contaminación del agua. A continuación se presentan las tres fuentes principales:

1. Fuentes de origen geológico: Lixiviación de capas minerales naturales

Si el agua subterránea fluye a través de capas de rocas que contienen sal (como capas de sal gema, capas de salmuera) o formaciones minerales ricas en cloro, los iones cloruro se disolverán naturalmente en el cuerpo de agua. Este tipo de fuente se caracteriza por concentraciones relativamente estables con rangos de variación pequeños, pero con diferencias significativas en diferentes regiones geológicas. Por ejemplo, los valores de fondo de cloruro en aguas subterráneas en las cuencas del interior del noroeste suelen ser más altos que en las áreas montañosas costeras del sureste.

2. Fuentes de contaminación antropogénica: Descargas domésticas e industriales

Esta es la razón clave de las fluctuaciones anormales en la concentración de cloruro y el indicador central para determinar la contaminación del agua:

• Aguas residuales domésticas: La orina y las heces humanas contienen grandes cantidades de cloruro (productos metabólicos de la sal de mesa)

• Aguas residuales industriales: Las industrias de procesamiento de alimentos, textiles, farmacéutica, química, entre otras, descargan aguas residuales con alto contenido de cloro

• Escorrentía agrícola: Los fertilizantes (cloruro de potasio) ingresan a los cuerpos de agua superficial con el agua de lluvia después de su aplicación

Puntos clave de juicio de ingeniería: Cuando la concentración de cloruro de la misma fuente de agua muestra fluctuaciones bruscas "en forma de onda" en un período corto (cambios no estacionales), básicamente se puede determinar que está sujeta a contaminación externa.

3. Intrusión de agua de mar e influencia de las mareas: Factores especiales en áreas costeras

En áreas costeras, el reflujo de agua de mar, el empuje de las mareas o la deposición de sal transportada por la brisa marina conducirán a valores de fondo más altos de cloruro en ríos, lagos y aguas subterráneas cercanas a la costa. En este momento, el cloruro alto no puede equipararse simplemente con contaminación; debe compararse con los valores de fondo normales de la región y la temporada.

Consejo profesional: En verano durante la temporada húmeda, la dilución por precipitación es evidente y el cloruro generalmente disminuye; mientras que en la estación seca de invierno o en condiciones de sequía, la concentración de cloruro puede aumentar naturalmente. Se debe excluir la interferencia estacional al juzgar la contaminación.

II. Significado práctico del monitoreo de cloruro en la ingeniería de calidad del agua

Para las empresas de ingeniería y los contratistas de proyectos, instalar equipos de monitoreo en línea de iones cloruro no es simplemente "medir sal", sino que se basa en las siguientes necesidades de ingeniería:

> El cloruro en sí mismo no es directamente tóxico, pero su contenido tiene un valor único como "indicador trazador": es más estable que los indicadores bacterianos y más fácil de detectar en línea que los indicadores de materia orgánica, convirtiéndose así en la primera línea de defensa para la advertencia temprana de contaminación de la calidad del agua.

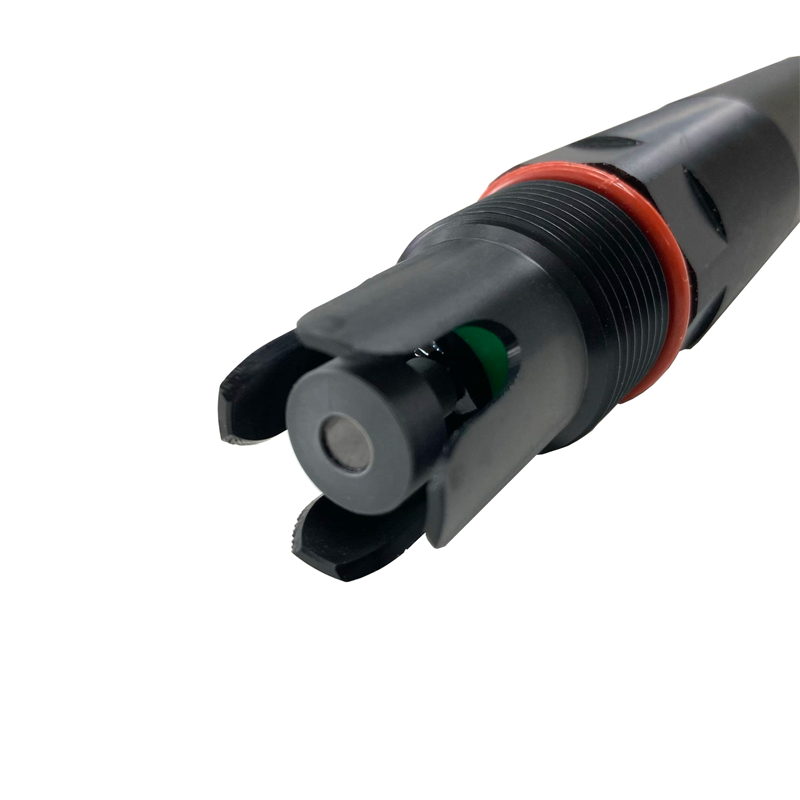

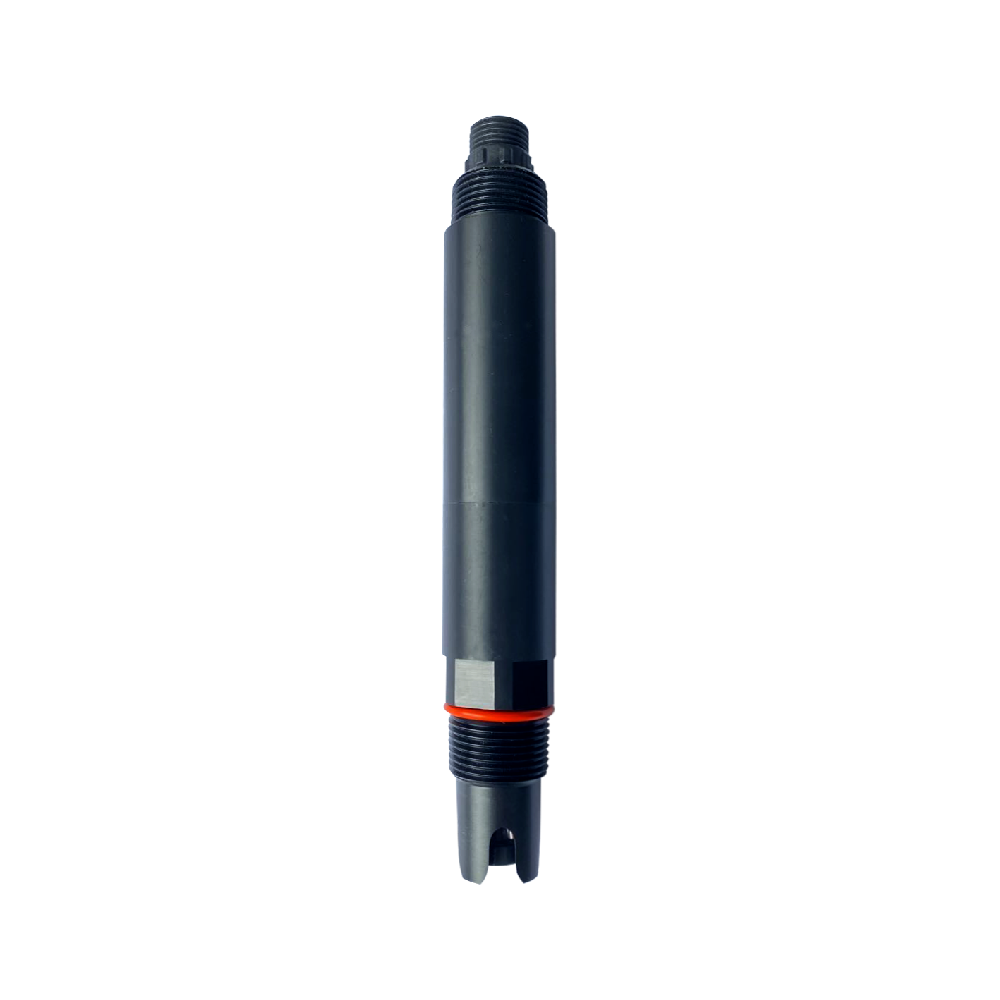

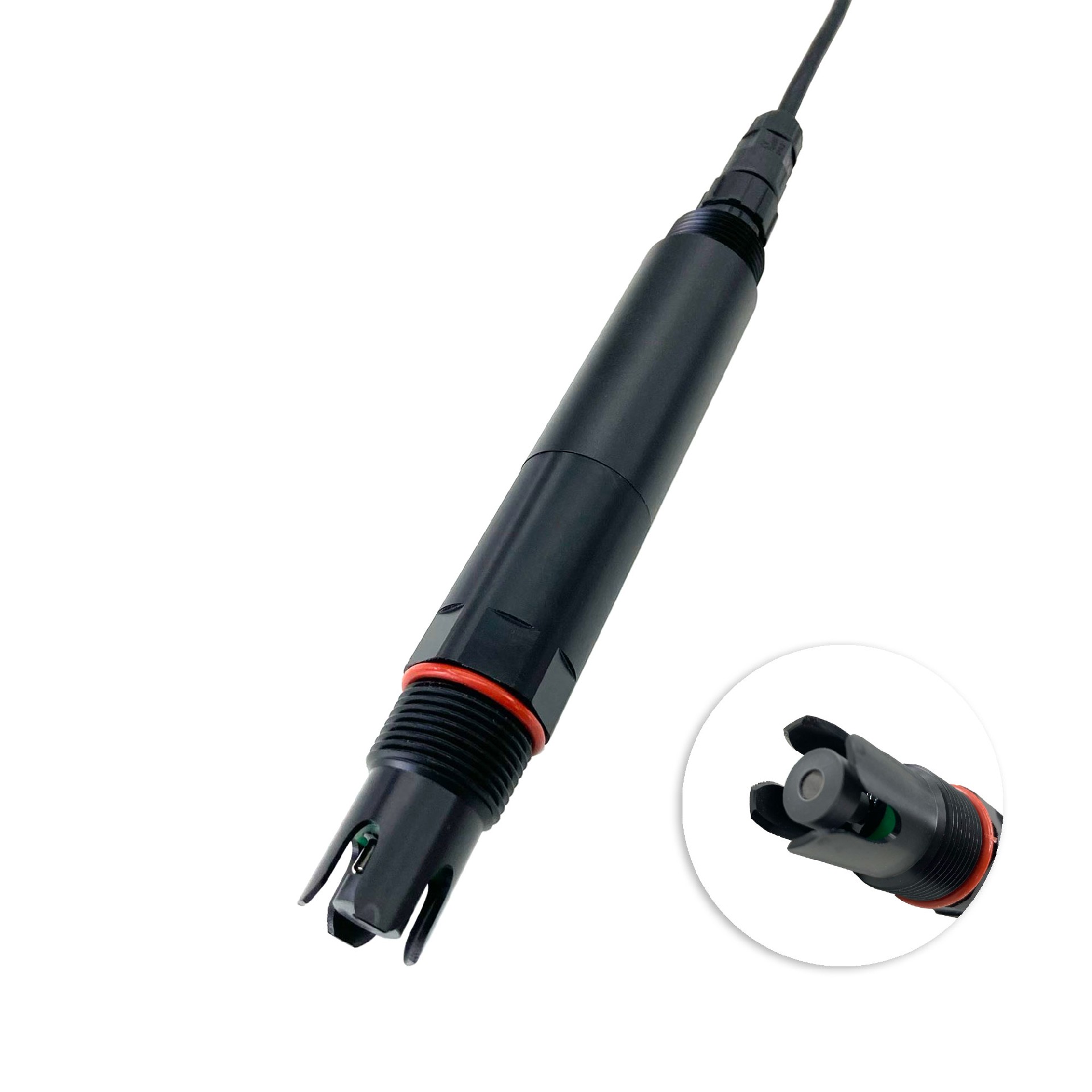

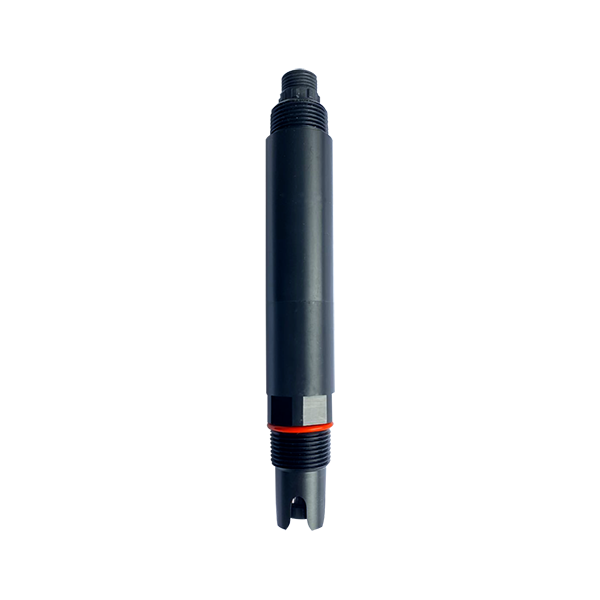

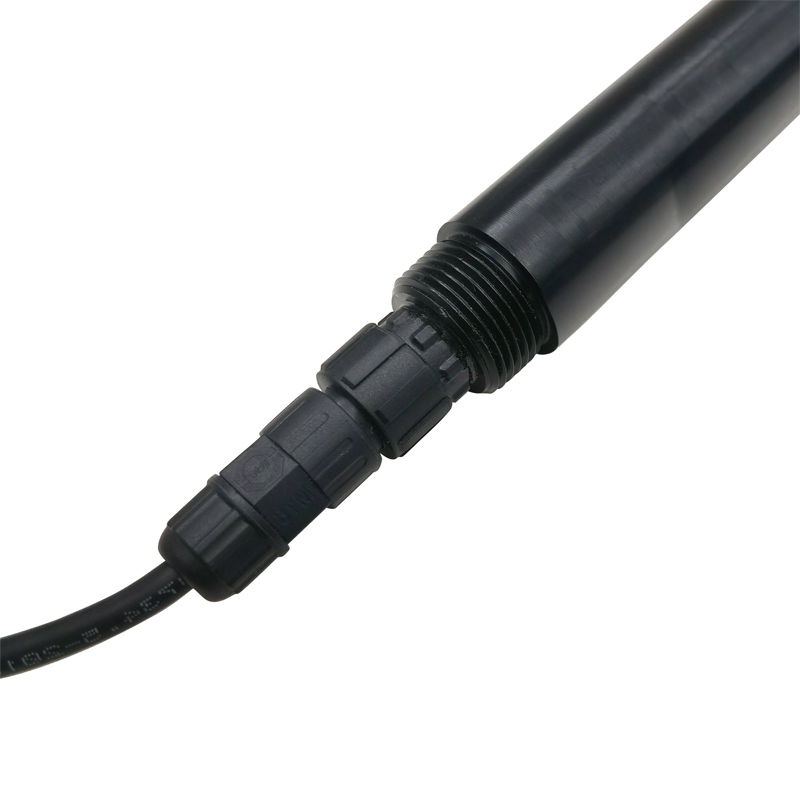

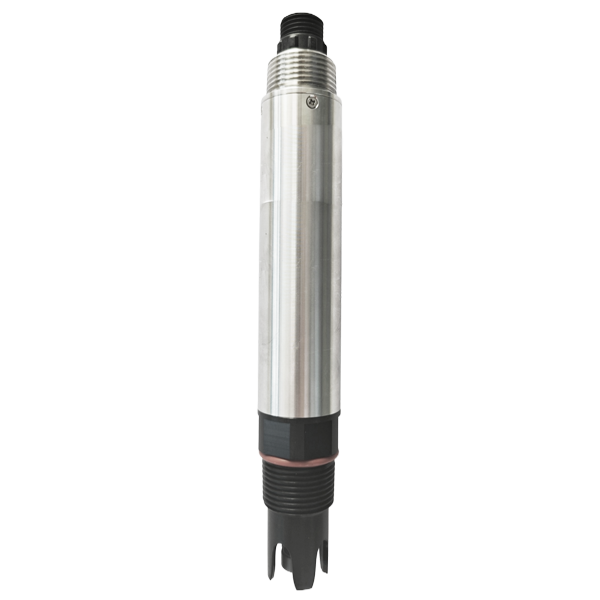

III. Selección de tecnología de sensor de iones cloruro de grado industrial: Serie NBL-WQ-CLI

Dirigido a un posicionamiento comercial que no se enfrente directamente a los consumidores finales, sino que sirva a integradores de sistemas y proveedores de equipos, a continuación se proporcionan especificaciones técnicas que pueden integrarse directamente en soluciones de proyectos.

Ventajas principales de los productos de sensor de iones cloruro de grado industrial

• Electrodo de iones selectivos de membrana sólida: no necesita reemplazo frecuente de electrolito, ciclo de mantenimiento prolongado

• Sistema de referencia patentado: el líquido de referencia interno se filtra lentamente a través de un puente salino microporoso bajo presión ≥100 kPa, la vida útil del electrodo es significativamente mejor que la de los electrodos industriales comunes

• Múltiples salidas de señal: RS-485 (Modbus RTU) + 4-20 mA opcional, compatible con PLC, DCS, controladores industriales, pantallas táctiles

• Rosca NPT de 3/4 pulgada: admite instalación sumergida, en tuberías y en tanques

• Grado de protección IP68: adecuado para entornos hostiles como húmedos, submarinos y exteriores

Tabla de parámetros técnicos del sensor de iones cloruro de grado industrial

> Sugerencia de selección: Elija 4A para monitoreo de agua dulce (0~3500 mg/L); elija 4S para agua de mar/aguas residuales de alta salinidad.

IV. Escenarios de aplicación típicos (Orientados a la integración de proyectos)

Escenario 1: Sistema de alerta temprana de calidad del agua de fuentes de agua potable

Puntos de monitoreo: aguas arriba de la toma de agua, antecámara de la estación de bombeo
Método de integración: sensor de iones cloruro + analizador multiparámetro de calidad del agua + DTU 4G → plataforma en la nube
Valor de ingeniería: Lograr alerta temprana en línea de contaminación fecal, reemplazando el análisis de laboratorio tradicional con muestreo manual

Escenario 2: Control de corrosión en agua de refrigeración circulante industrial

Puntos de monitoreo: entrada de agua de reposición, retorno de agua circulante
Método de integración: sensor de iones cloruro + pH/conductividad/ORP + PLC de purga automática/válvula de reposición
Valor de ingeniería: Controlar iones cloruro ＜500 mg/L, extender la vida útil del equipo de intercambio de calor en más del 30%

Escenario 3: Caracterización de la calidad del agua de entrada de la planta de tratamiento de aguas residuales

Puntos de monitoreo: canal de entrada, puerto de conexión de aguas residuales industriales
Método de integración: sensor de iones cloruro + amoníaco/DQO/medidor de flujo → sistema SCADA de control central
Valor de ingeniería: Identificar rápidamente el impacto de aguas residuales de alta salinidad anormales y proporcionar advertencia temprana de riesgos del sistema bioquímico

Escenario 4: Monitoreo ambiental del agua de acuicultura y aguas superficiales

Puntos de monitoreo: estanques, tramos de ríos, entradas y salidas de humedales
Método de integración: boya solar + sensor de iones cloruro + transmisión LoRa/NB-IoT
Valor de ingeniería: Evaluar el rango de intrusión de agua de mar y monitorear el impacto de la descarga de sal del agua de cola de la acuicultura

V. Precauciones de integración del sistema

Al integrar los sensores de iones cloruro de la serie NBL-WQ-CLI en sistemas existentes, por favor concéntrese en confirmar los siguientes 6 puntos:

1. Aislamiento de fuente de alimentación y señal: El sensor funciona con 12-24V CC. Se recomienda utilizar un módulo de alimentación aislado para evitar compartir el mismo circuito con convertidores de frecuencia y motores de alta potencia.

2. Acoplamiento del protocolo de comunicación: La interfaz RS-485 adopta Modbus RTU, velocidad de transmisión por defecto 9600, 8 bits de datos, 1 bit de parada, sin paridad. Se debe confirmar de antemano la compatibilidad del equipo maestro (PLC/DTU/RTU).

3. Selección de la posición de instalación:
- Evitar la proximidad a entradas de agua o dispositivos de aireación (interferencia de burbujas)
- Evitar una velocidad de flujo excesivamente alta (recomendado ＜0.5 m/s)
- Durante la instalación sumergida, el extremo del sensor debe estar ≥20 cm del fondo del tanque

4. Pretratamiento y activación del electrodo: Los electrodos nuevos o que no se han utilizado durante mucho tiempo deben sumergirse en agua del grifo durante 24 horas antes de su uso. No sumergirlos directamente en agua destilada o agua pura.

5. Ciclo de calibración: Se recomienda realizar una calibración de dos puntos cada 1-2 meses (punto bajo con agua desionizada, punto alto con solución de NaCl de concentración conocida). Acortar el ciclo de calibración cuando las concentraciones de iones interferentes (S²⁻, I⁻, Br⁻) son demasiado altas.

6. Almacenamiento y transporte: Cuando no esté en uso, limpiar la cabeza del electrodo con agua desionizada, secarla y volver a colocarla en la botella protectora. Está estrictamente prohibido dejar que la cabeza del electrodo entre en contacto con grasa de silicona o se remoje en soluciones proteicas (como leche, aguas residuales) durante mucho tiempo.

Preguntas frecuentes

P1: ¿Los sensores de iones cloruro pueden distinguir si el cloruro proviene del agua de mar o de aguas residuales domésticas?

No pueden distinguir directamente. Es necesario combinarlo con otros parámetros: conductividad, iones sodio, iones bromuro, etc. Durante la intrusión de agua de mar, los iones cloruro y sodio aumentan sincrónicamente, mientras que las aguas residuales domésticas van acompañadas de aumentos de amoníaco y DQO.

P2: ¿Por qué mi lectura del sensor fluctúa mucho?

Posibles razones: ① Burbujas de aire adheridas a la cabeza de la membrana del electrodo; ② Velocidad de flujo inestable o turbulencia excesiva; ③ Afectado por iones interferentes (S²⁻, etc.); ④ Envejecimiento del electrodo que requiere reemplazo. Se recomienda solucionar primero el entorno de instalación.

P3: ¿El sensor se puede colocar directamente en agua de mar o aguas residuales de alta salinidad?

La versión de 0~35000 mg/L (CLI-4S) se puede usar directamente en agua de mar (aproximadamente 19000 mg/L Cl⁻) y en la mayoría de las aguas residuales industriales de alta salinidad.

P4: ¿Cómo solucionar fallas de comunicación Modbus RTU?

Secuencia de verificación: ① Cables A/B invertidos; ② Resistor terminal no coincidente (para largas distancias); ③ Conflicto de dirección del dispositivo (valor predeterminado de fábrica 1); ④ Inconsistencia de la velocidad de transmisión.

P5: ¿Cuál es la vida útil del electrodo?

En condiciones normales de uso (medios no corrosivos, sin alternancia frecuente de seco-húmedo), la vida útil del electrodo es de aproximadamente 12-18 meses. El diseño del sistema de referencia patentado puede extenderla más del 20%, pero la vida útil real se ve afectada por la calidad del agua.

P6: ¿Cómo cablear la versión de salida 4-20 mA?

Adopta sistema de tres hilos: positivo de alimentación (rojo), negativo común (negro), salida de señal (blanco). Nota: el extremo receptor de la señal debe conectarse a una resistencia de muestreo de 250Ω.

P7: ¿El sensor admite limpieza automática?

La versión estándar no tiene función de limpieza automática. Si el cuerpo de agua es propenso a la incrustación biológica, se recomienda agregar dispositivos de limpieza con aire comprimido o limpieza ultrasónica durante la integración del sistema.

P8: ¿Por qué el valor medido sigue siendo inexacto después de la calibración?

Posibles razones: ① Error en la preparación de la solución de calibración; ② Fallo de la sonda de compensación de temperatura (Pt1000); ③ Contaminación o arañazos en la cabeza de la membrana del electrodo; ④ Presencia de iones interferentes de concentración desconocida. Se recomienda realizar una prueba nuevamente en un entorno de agua pura de laboratorio.

Resumen

Para integradores de sistemas, proveedores de soluciones IoT, contratistas de proyectos y empresas de ingeniería, las consideraciones principales al elegir equipos de monitoreo en línea de iones cloruro no deberían ser solo "si se pueden medir datos", sino también:

• Fiabilidad de ingeniería: vida útil del electrodo, capacidad anti-interferencia, protección IP68 que cumpla con las condiciones del sitio

• Facilidad de integración: protocolo estándar Modbus RTU, múltiples salidas de señal, interfaz NPT universal

• Validez de los datos: comprender las fuentes de cloruro para interpretar correctamente los cambios de concentración y evitar juicios erróneos

Los sensores de iones cloruro de las series NBL-WQ-CLI-4A y 4S, con tecnología de electrodo de iones selectivos de membrana sólida, sistema de referencia patentado y protección de grado industrial, proporcionan soluciones de monitoreo de iones cloruro estables y de bajo mantenimiento para proyectos de tratamiento de agua. Desde la seguridad del agua potable hasta el control de la corrosión industrial, desde el tratamiento de aguas residuales hasta el monitoreo ambiental, esta serie de sensores se ha convertido en una opción confiable para los sistemas de monitoreo en línea de la calidad del agua de muchas empresas de ingeniería.

Si está planificando un proyecto de monitoreo de la calidad del agua o actualizando un sistema existente, se recomienda incluir los indicadores de cloruro en los parámetros centrales de monitoreo; no solo es un indicador sensible de la contaminación del agua, sino también una línea de defensa de ingeniería insustituible.

Hoja de datos del sensor de iones cloruro en línea NBL-WQ-CLI-2A

NBL-WQ-CLI-2A online chloride ion sensor.pdf

Hoja de datos del sensor de iones cloruro en línea NBL-WQ-CLI-4

NBL-WQ-CLI-4 Online Chloride ion Sensor.pdf
