Sensor de iones cloruro en línea NBL-WQ-CLI-4 | Electrodo selectivo de iones cloruro de membrana sólida | Monitoreo de cloruro

El sensor en línea de iones cloruro NiuBoL NBL-WQ-CLI-4 utiliza un electrodo selectivo de iones de membrana sólida patentado con compensación automática de temperatura. Está especialmente diseñado para la vigilancia de aguas residuales industriales, desalinización de agua de mar, agua de refrigeración en circuito y medio ambiente, proporcionando soluciones de medición en línea en tiempo real de iones cloruro de alta estabilidad, alta precisión y bajo mantenimiento para ayudar a los integradores de sistemas y los contratistas de ingeniería a controlar con precisión la concentración de iones cloruro y los riesgos de corrosión.

Monitoreo preciso de la concentración de iones cloruro en el agua para prevenir eficazmente los riesgos de corrosión y controlar el proceso

Una alta concentración de iones cloruro a menudo conduce a la corrosión de equipos, daños en tuberías y vertidos excesivos. Esto es especialmente marcado en aguas residuales industriales, uso de agua de mar y sistemas de agua en circuito. El sensor en línea de iones cloruro separado NiuBoL NBL-WQ-CLI-4 resuelve eficazmente los puntos débiles de los electrodos tradicionales como la corta vida útil, la deriva grave, el mantenimiento complejo y la difícil integración del sistema gracias a su electrodo de membrana sólida patentado y diseño estable de grado industrial, proporcionando soporte profesional para un monitoreo continuo, fiable y a largo plazo.

Tres Ventajas Clave

• Electrodo de membrana sólida patentado, alta estabilidad: La solución de referencia interna se filtra lentamente bajo una presión de 1 bar, sistema de referencia estable, prolongando significativamente la vida útil del electrodo.

• Medición de alta precisión en un amplio rango: Admite un rango de 0~35000 mg/L, compensación automática de temperatura Pt1000, precisión ±5% de la lectura, adaptable a diversas condiciones de funcionamiento.

• Fuerte inmunidad a interferencias y fácil integración: Protocolo RS-485 Modbus RTU + salida 4-20mA opcional, acceso rápido a sistemas PLC, DCS, SCADA e IoT.

Descripción general del Sensor en línea de iones cloruro NBL-WQ-CLI-4

El sensor en línea de iones cloruro NiuBoL NBL-WQ-CLI-4 es un dispositivo de monitoreo por electrodo selectivo de iones de membrana sólida profesional lanzado por NiuBoL, especialmente utilizado para la detección en línea rápida y precisa del contenido de iones cloruro libres en el agua.

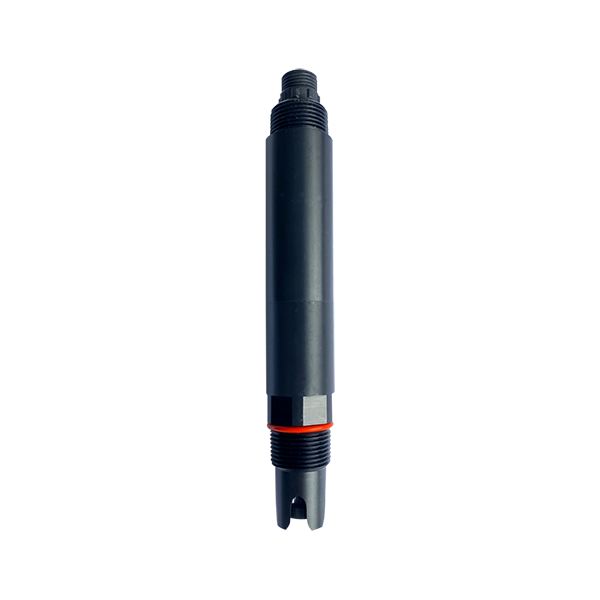

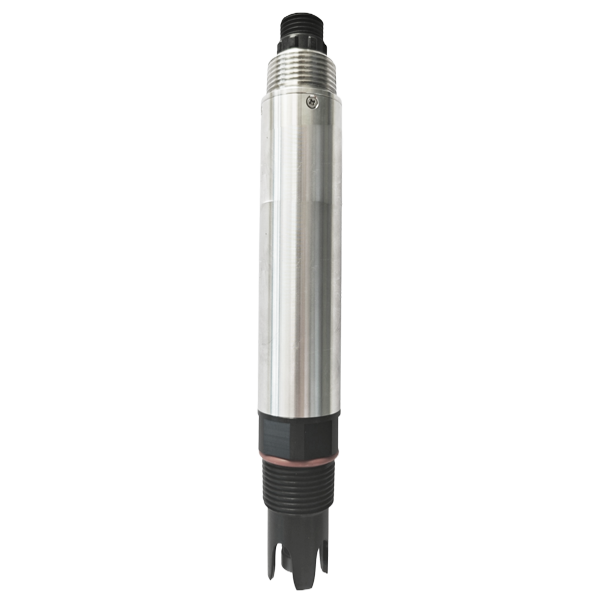

El producto se divide en dos versiones: NBL-WQ-CLI-4A (tipo económico POM+ABS) y NBL-WQ-CLI-4S (tipo resistente a la corrosión POM+316L), adaptándose a diferentes entornos de fluido. Grado de protección IP68 combinado con un método de instalación de rosca de tubería 3/4 NPT, admite instalación sumergida, en línea y en tanque. Función de compensación automática de temperatura incorporada con un amplio rango de pH de trabajo de 2 a 12, satisfaciendo efectivamente los requisitos estrictos de monitoreo de iones cloruro en sitios industriales complejos.

Ventajas Clave del Sensor en línea de iones cloruro NBL-WQ-CLI-4

1. Electrodo de iones cloruro de membrana sólida patentado
       Adopta un electrodo selectivo de iones cloruro patentado. La solución de referencia interna se filtra extremadamente lentamente a través del puente salino microporoso bajo una presión ≥100 kPa, formando un sistema de referencia muy estable. La vida útil del electrodo es mucho más larga que la de los electrodos industriales ordinarios, reduciendo enormemente la frecuencia de reemplazo y los costos de operación y mantenimiento.

2. Alta precisión y amplia adaptabilidad de rango
       Ofrece dos opciones de rango: 0~3500 mg/L y 0~35000 mg/L. Resolución 0,1 mg/L (rango bajo), precisión ±5% de la lectura, precisión de temperatura ±0,3°C, tiempo de respuesta T90 < 60 s, satisfaciendo las necesidades de monitoreo desde agua ambiental de baja concentración hasta aguas residuales de alta salinidad.

3. Protección de grado industrial y selección de materiales
       Grado de protección IP68, admite uso prolongado sumergido. El tipo 4S adopta una carcasa de acero inoxidable 316L, adecuada para medios altamente corrosivos. El producto ha pasado por pruebas de envejecimiento y estabilidad de 72 horas antes de la entrega para garantizar una alta fiabilidad.

4. Instalación e integración del sistema amigables
       Diseño estándar con rosca de tubería 3/4 NPT para una instalación fácil. Protocolo abierto Modbus RTU que facilita el acceso rápido a varios sistemas de control industrial, acortando significativamente el ciclo de integración del proyecto.

5. Mantenimiento simple
       Admite calibración de dos puntos con operaciones claras y estandarizadas. Se proporcionan pautas detalladas de mantenimiento del electrodo. La carga de trabajo de mantenimiento diario es baja, adecuada para operación en sitio a largo plazo.

Especificaciones Técnicas del Sensor en línea de iones cloruro NBL-WQ-CLI-4

Aplicaciones

El sensor en línea de iones cloruro NiuBoL NBL-WQ-CLI-4 se utiliza ampliamente en los siguientes escenarios:

• Sistemas industriales de agua de refrigeración en circuito: Monitorea la concentración de iones cloruro, evalúa el riesgo de corrosión y guía el dosificado de inhibidores de corrosión.

• Desalinización de agua de mar y uso de agua de mar: Realiza un seguimiento en tiempo real de los cambios de iones cloruro en el agua de entrada y salida y optimiza los procesos de tratamiento de membranas.

• Aguas residuales industriales y procesos químicos: Se utiliza para el tratamiento de aguas residuales que contienen cloro y la vigilancia de puntos de vertido para garantizar el cumplimiento ambiental.

• Plantas de tratamiento de aguas residuales municipales y tratamiento de agua recuperada: Controla los niveles de iones cloruro para prevenir la corrosión de equipos y el impacto en la red de tuberías.

• Agua de caldera de central eléctrica y sistemas de desulfuración: Monitorea la acumulación de iones cloruro para garantizar un funcionamiento seguro de los equipos.

Cableado e Instalación

Notas de instalación: El sensor no debe instalarse boca abajo o horizontalmente. Debe instalarse con una inclinación de al menos 15° para garantizar una filtración normal de la solución de referencia y un funcionamiento estable del electrodo.

Conexión eléctrica (cable blindado de 5 conductores):

• Cable rojo → Alimentación positiva (12～24V CC)

• Cable negro → Tierra (GND)

• Cable azul → 485A

• Cable verde → 485B

• Cable amarillo → Salida de corriente (opcional, puede dejarse flotante si no se utiliza)

Preguntas Frecuentes

P1. ¿Cuáles son los dos modelos de la serie NBL-WQ-CLI-4? ¿Cómo elegir?

Se divide en tipo 4A (POM+ABS) y tipo 4S (POM+316L). Se recomienda el tipo 4A para fluidos convencionales, y el tipo 4S para entornos altamente corrosivos o de alta salinidad.

P2. ¿Qué métodos de salida admite el sensor?

Protocolo estándar RS-485 Modbus RTU, y salida de corriente 4-20mA opcional, compatible con los sistemas PLC, DCS e IoT comunes.

P3. ¿Cuál es la vida útil del electrodo de iones cloruro?

Adopta un diseño patentado de filtración lenta de la solución de referencia con un sistema de referencia estable. La vida útil del electrodo es significativamente más larga que la de los electrodos industriales ordinarios, dependiendo del entorno de uso y el mantenimiento.

P4. ¿Cuál es el método de calibración? ¿Se requiere calibración frecuente?

Admite calibración de dos puntos (cero + pendiente). Viene calibrado de fábrica. Se recomienda calibrar solo cuando el error de medición exceda el rango. Dejar 5 minutos de estabilización después de cada calibración.

P5. ¿Hay requisitos especiales respecto al ángulo de instalación?

Debe instalarse con un ángulo superior a 15°. No debe instalarse boca abajo o en posición horizontal para garantizar el funcionamiento normal del sistema de referencia.

P6. ¿Cómo mantener el electrodo diariamente?

Encender y sumergir en agua del grifo durante 24 horas para activación antes del primer uso; limpiar con agua desionizada y mantener seco diariamente; evitar el contacto con grasa de silicona y la inmersión prolongada en agua destilada.

P7. ¿Existen iones interferentes para el sensor?

Los principales iones interferentes incluyen iones sulfuro, yoduro, bromuro, etc. La aplicación real debe evaluarse combinada con la calidad del agua en el sitio.

P8. ¿Cuál es el período de garantía del producto?

Garantía de un año para la máquina completa a partir de la fecha de venta. El electrodo, como consumible, tiene una garantía de seis meses. Los daños causados por un uso inadecuado no están cubiertos.

Resumen

El sensor en línea de iones cloruro NiuBoL NBL-WQ-CLI-4 proporciona medios de monitoreo en línea profesionales y confiables de iones cloruro para proyectos de tratamiento de agua industrial, gestión ambiental y uso de agua de mar gracias a su electrodo de membrana sólida patentado, sistema de referencia de alta estabilidad, amplio rango de adaptación de pH y diseño de protección IP68. Ayuda a los equipos de ingeniería a dominar con precisión los parámetros clave de iones cloruro, prevenir eficazmente los riesgos de corrosión, optimizar el control de procesos y reducir los costos generales de operación y mantenimiento.

¿Necesita asesoramiento para la selección de un sensor de iones cloruro, una tabla de direcciones de registro Modbus, guía de instalación en sitio o casos de aplicación exitosos? No dude en contactar al equipo de soporte técnico de NiuBoL. Le proporcionaremos soluciones completas y profesionales para el monitoreo de iones de calidad del agua.

Hoja de datos del Sensor en línea de iones cloruro NBL-WQ-CLI-4

NBL-WQ-CLI-4 Online Chloride ion Sensor.pdf
