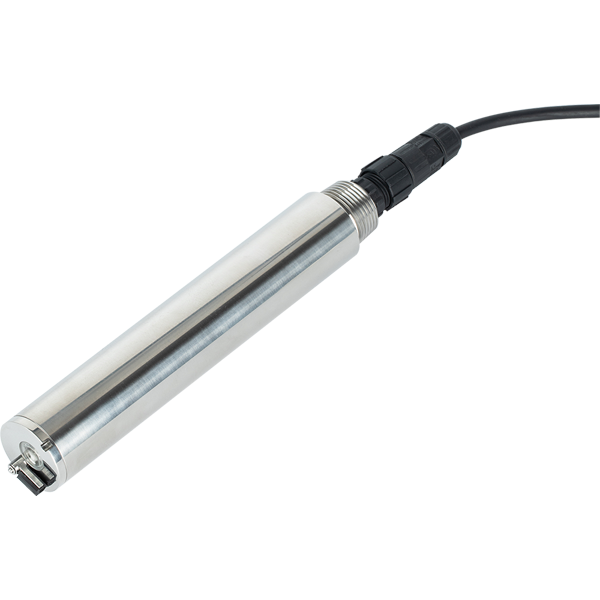

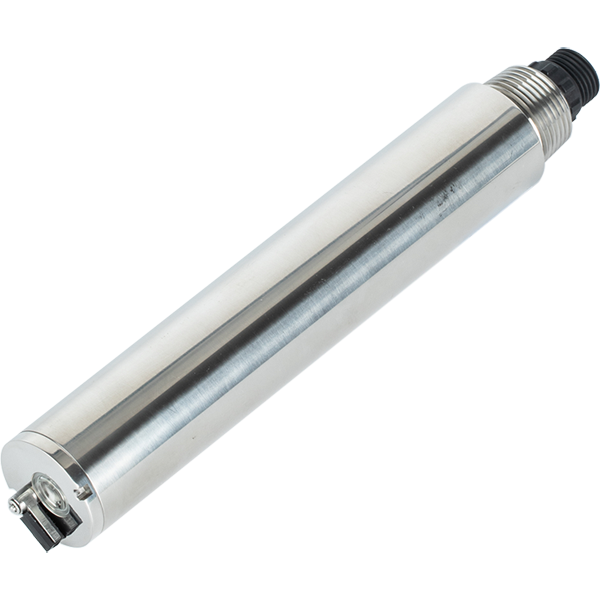

Sensor de turbidez en línea NBL-WQ-TS-408-S | Instrumento de medición de turbidez profesional para ingeniería de tratamiento de agua

El sensor en línea de turbidez NiuBoL NBL-WQ-TS-408-S adopta el método de dispersión de luz a 90°, admite el protocolo RS485/Modbus RTU y la salida 4-20mA. La carcasa de 316L y la protección IP68 garantizan alta precisión y fuerte capacidad anti-interferencia, especialmente diseñado para la integración de IoT industrial e ingeniería de tratamiento de agua.

Sensor en línea de turbidez NiuBoL, proporcionando soluciones integradas de alta precisión para el tratamiento industrial de agua

En proyectos de monitoreo de aguas residuales municipales, agua de circulación industrial o agua superficial, ¿suele encontrar que los datos de turbidez se desvían debido a interferencias de luz externa? ¿Es el nivel de protección del sensor insuficiente, lo que provoca daños frecuentes por entrada de agua? ¿O al conectarse con sistemas PLC o SCADA, costos de desarrollo adicionales debido a protocolos de comunicación incompatibles?

El sensor en línea integrado de turbidez NiuBoL NBL-WQ-TS-408-S aborda directamente los puntos críticos principales en la integración de ingeniería. El producto viene estándar con el protocolo RS-485 (Modbus RTU) y la salida de corriente 4-20mA, listo para usar; la ruta óptica de cuarzo puro combinada con la fuente de luz infrarroja resiste fundamentalmente las interferencias de luz ambiental; la protección IP68 y el cuerpo de acero inoxidable 316L satisfacen las necesidades de monitoreo en línea más estrictas.

Puntos clave de venta

• Integración perfecta: Protocolo RS-485 Modbus RTU estándar, reduciendo los ciclos de desarrollo y depuración de los integradores de sistemas.

• Ruta óptica anti-interferencia: Ruta óptica de cuarzo puro + principio de dispersión infrarroja a 90°, eliminando la influencia de la luz natural externa en las mediciones de baja turbidez.

• Costo de mantenimiento extremadamente bajo: Diseño integrado de cepillo de limpieza, reduciendo efectivamente la frecuencia de limpieza manual, asegurando estabilidad operativa a largo plazo.

Descripción general del producto

El NBL-WQ-TS-408-S es un instrumento de medición de turbidez en línea de grado profesional desarrollado por NiuBoL para escenarios de IoT industrial y tratamiento automatizado de agua. El sensor está diseñado basándose en el principio clásico del método de dispersión de luz a 90°. Cuando las sustancias de turbidez en la muestra de agua provocan la dispersión de la luz incidente, un fotodetector de alta precisión captura la intensidad de la luz dispersada en dirección perpendicular a la luz incidente, y la combina con la curva de calibración interna para un procesamiento de linealización, finalmente emitiendo valores precisos de turbidez.

El sensor de temperatura Pt1000 integrado realiza compensación automática de temperatura, asegurando la consistencia de medición en diferentes entornos de temperatura del agua. Ya sea agua potable de baja turbidez o aguas residuales industriales de alta turbidez, este sensor puede proporcionar soporte de datos confiable y continuo, convirtiéndolo en una opción ideal para los contratistas de ingeniería al construir redes de monitoreo de calidad de agua estables.

Ventajas técnicas centrales

Diseño óptico anti-interferencia a nivel de hardware y alta estabilidad

Los turbidímetros tradicionales se ven fácilmente afectados por la luz parásita en ambientes exteriores o fábricas bien iluminadas. El NBL-WQ-TS-408-S utiliza una fuente de luz LED infrarroja y un sistema de ruta óptica de cuarzo puro. Las características de dispersión de la luz infrarroja en las sustancias de turbidez son más estables, y el material de cuarzo puro tiene excelente transmitancia de luz y coeficiente de expansión térmica extremadamente bajo. Combinado con la arquitectura de recepción de luz dispersada a 90°, protege precisamente la luz directa y refractada, mejorando significativamente la capacidad anti-interferencia de datos en entornos de iluminación complejos.

Acero inoxidable 316L de grado industrial y protección IP68

La carcasa del sensor está completamente hecha de material de acero inoxidable 316L, con fuerte resistencia a la corrosión y resistencia mecánica, manejando fácilmente diversas calidades de agua severas (incluyendo agua de mar). Toda la máquina alcanza el nivel de protección IP68, soportando operación estable a largo plazo a profundidades de agua de hasta 20 metros, aislando efectivamente vapor de agua, polvo y gases corrosivos, reduciendo considerablemente las tasas de falla del equipo.

Arquitectura de comunicación orientada a la integración de ingeniería

Considerando la eficiencia de conexión de los integradores de sistemas, el sensor admite de forma nativa el protocolo de comunicación estándar industrial RS-485 (Modbus RTU), conectándose perfectamente a varios PLC, DTU, recolectores de datos y plataformas en la nube. También proporciona salida analógica 4-20mA opcional, perfectamente compatible con los sistemas de monitoreo tradicionales antiguos. El diseño de alimentación de voltaje amplio (12～24V CC) y el consumo de energía ultra bajo de solo 0.2W le permiten sobresalir en estaciones de monitoreo remoto alimentadas por energía solar.

Diseño de limpieza automática inteligente y sin mantenimiento

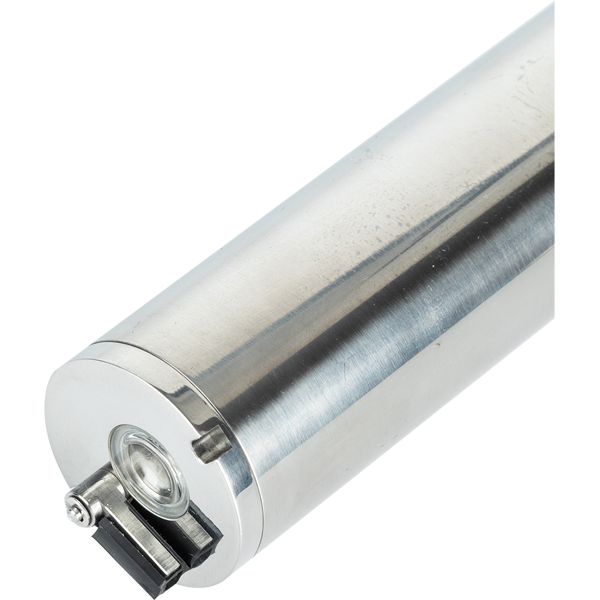

La contaminación de la ventana de medición es la causa principal de la distorsión de datos en los turbidímetros. Esta máquina integra de manera innovadora un cepillo de limpieza automática mecánico, que puede eliminar automáticamente objetos adheridos, algas o lodo en la superficie de la ventana durante los intervalos de medición, extendiendo considerablemente el ciclo de mantenimiento manual y asegurando la continuidad y autenticidad de los datos.

Parámetros técnicos profesionales

Escenarios de aplicación típicos

• Abastecimiento y drenaje municipal y plantas de tratamiento de aguas residuales: Utilizado para el monitoreo continuo de turbidez en nodos clave como efluente del tanque de sedimentación, tanque de sedimentación secundario, antes y después de la desinfección, para asegurar el cumplimiento de la calidad del efluente.

• Agua de enfriamiento en circulación industrial y agua de alimentación de calderas: Monitoreo en tiempo real del contenido de sólidos suspendidos en sistemas de agua industrial, previniendo incrustaciones en tuberías y desgaste de equipos, optimizando ciclos de descarga de aguas residuales.

• Estaciones automáticas de monitoreo de agua superficial y fuentes de agua: Adecuado para estaciones de monitoreo sin atención en ríos, lagos, embalses y otros entornos de campo, el diseño de ruta óptica anti-interferencia no teme a la luz fuerte exterior.

• Agua para alimentos y bebidas y agua farmacéutica: En modo de rango bajo (0-20 NTU, resolución 0.01), cumple con los requisitos de detección de alta precisión de turbidez extremadamente baja en procesos de producción como agua purificada y soluciones inyectables.

Guía de cableado e instalación

Especificaciones de cableado eléctrico

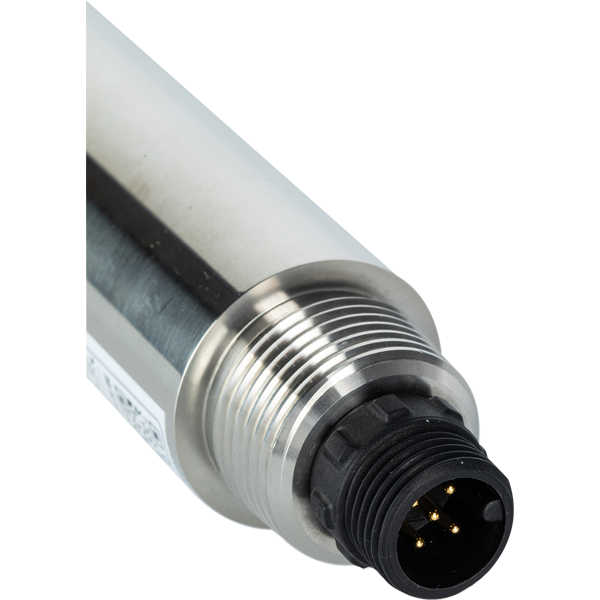

El cable de conexión del sensor es un cable blindado de 5 núcleos, y la secuencia de cables estándar se define de la siguiente manera:

• Cable rojo: Polo positivo de alimentación (12～24V CC)

• Cable negro: Tierra de alimentación (GND)

• Cable azul: Terminal RS-485 A

• Cable blanco: Terminal RS-485 B

• Cable amarillo: Salida de corriente 4-20mA (puede dejarse flotante cuando no está seleccionada)

Consejos de ingeniería: Dado que el cable a menudo se encuentra en ambientes submarinos o de alta humedad, todos los terminales de cableado deben tratarse de manera confiable para resistir el agua y la corrosión (se recomienda usar cinta aislante impermeable o cajas de conexión impermeables). Los cables extendidos por el usuario también deben tener capacidades anti-corrosión e impermeables correspondientes. Antes de encender, asegúrese de verificar la secuencia de cables para evitar que la conexión inversa o cortocircuitos dañen el dispositivo.

Requisitos de instalación sumergida

Al usar rosca de tubería 3/4 NPT para instalación en tubería o soporte, preste atención a la separación espacial: La cara de medición del sensor debe mantener al menos 5 cm de distancia de la pared lateral de la piscina o tubería, y al menos 10 cm del fondo para evitar la distorsión de medición causada por zonas muertas de flujo de agua o depósitos de lodo en el fondo. El cable en el agua debe permanecer naturalmente suelto y no debe estar tenso bajo tensión para evitar la rotura de los conductores internos.

Preguntas frecuentes

Q1. ¿Qué protocolos de comunicación admite el sensor? ¿Se puede conectar directamente a la plataforma en la nube?

El sensor admite de forma nativa el protocolo estándar RS-485 (Modbus RTU). Si se requiere conexión directa a la plataforma en la nube, se debe agregar una unidad de transmisión de datos RS485 a TCP/IP o RS485 a 4G DTU entre ambos.

Q2. ¿Por qué la influencia de la luz externa es grande durante la medición de baja turbidez? ¿Cómo resuelve este producto esto?

Las muestras de agua de baja turbidez tienen alta transmitancia de luz, y la luz parásita externa puede penetrar fácilmente la muestra de agua y ser capturada por el receptor, causando valores falsos altos. NiuBoL utiliza una fuente de luz LED infrarroja de longitud de onda específica, combinada con un diseño de ángulo de visión estrecho de la ruta óptica de cuarzo puro, recibiendo solo la luz dispersada específica a 90°, aislando las interferencias de luz visible a nivel de hardware físico.

Q3. ¿Qué profundidad de agua puede soportar el nivel de protección IP68 del dispositivo para operación submarina?

Bajo presión de trabajo convencional dentro de 0.2 MPa, el sensor puede operar de manera estable a largo plazo a profundidades de agua de hasta 20 metros, satisfaciendo plenamente las necesidades de instalación de varios pozos profundos, grandes cajones o gabinetes integrados submarinos.

Q4. ¿El cepillo de limpieza automática requiere control externo?

El comando de control de operación del cepillo de limpieza se ha integrado en la lógica interna del sensor o en los registros Modbus. La computadora host puede desencadenar la acción de limpieza enviando instrucciones. Consulte el apéndice del manual del producto para las direcciones de registro de control específicas.

Q5. ¿Cuál es el ciclo de calibración general? ¿Cómo realizar la calibración?

Se recomienda formular un ciclo de calibración (generalmente 1-3 meses) de acuerdo con los requisitos del departamento de protección ambiental o la severidad real de la calidad del agua. Use el método de dos puntos: primero realice la calibración de punto cero en líquido de turbidez cero, luego calibración de pendiente en líquido estándar. Espere 3-5 minutos cada vez para la estabilización de la lectura.

Q6. Cuando la ventana de medición está sucia pero el cepillo de limpieza no puede eliminarla por completo, ¿cómo limpiar manualmente?

Puede usar una mezcla de detergente doméstico y agua del grifo, y limpiar suavemente la superficie exterior y la ventana de medición con un paño suave húmedo. No use objetos duros para raspar, para no rayar el vidrio de cuarzo puro y causar degradación permanente del rendimiento óptico.

Q7. Si el sitio solo necesita señal analógica, ¿cómo conectar el cable amarillo?

Si el sistema solo recoge la señal 4-20mA, conecte el cable amarillo al polo positivo de entrada analógica del dispositivo de adquisición, y el polo negativo del dispositivo de adquisición comparte tierra con el cable negro (GND) del sensor. Si esta función no se compra, el cable amarillo se deja directamente flotante y no afecta la comunicación RS485.

Q8. ¿Cuál es el período de garantía del producto?

NiuBoL proporciona un servicio de garantía de un año a partir de la fecha de venta. Cada dispositivo ha pasado por pruebas de envejecimiento y estabilidad de 72 horas antes de salir de fábrica. Durante el período de garantía, las fallas causadas por daños no humanos se reparan o reemplazan gratuitamente.

En el rápido desarrollo actual del IoT industrial, un dispositivo de detección de base estable, preciso y fácil de integrar es la piedra angular del éxito de todo el sistema de monitoreo de calidad del agua. El sensor en línea de turbidez NiuBoL NBL-WQ-TS-408-S logra verdaderamente "sin preocupaciones, sin esfuerzo y de bajo mantenimiento" para los integradores de sistemas a través de un diseño óptico riguroso, protección robusta y protocolos de comunicación estándar.

Si actualmente está planeando proyectos de aguas residuales municipales, estaciones de agua superficial o tratamiento industrial de agua y enfrenta desafíos de datos de turbidez inestables o dificultades de conexión de equipos, haga clic en el botón a la derecha o abajo para obtener el manual de selección de productos y la tabla de registros Modbus. Nuestros ingenieros técnicos le proporcionarán una evaluación gratuita de la solución de integración de red.
