Sensor multiparámetro en línea de espectro completo NBL-WQ-FUV-200 | Monitoreo integrado de DQO, COT y turbidez

El sensor multiparamétrico en línea de espectro completo NiuBoL NBL-WQ-FUV-200 no requiere reactivos e integra la monitorización de parámetros como DQO, COT, turbidez, etc. RS485 Modbus/RTU para fácil integración, con compensación automática de turbidez y diseño antiinterferencias, adecuado para ríos, aguas residuales industriales y otros escenarios. Protección IP68, estable a largo plazo y sin mantenimiento.

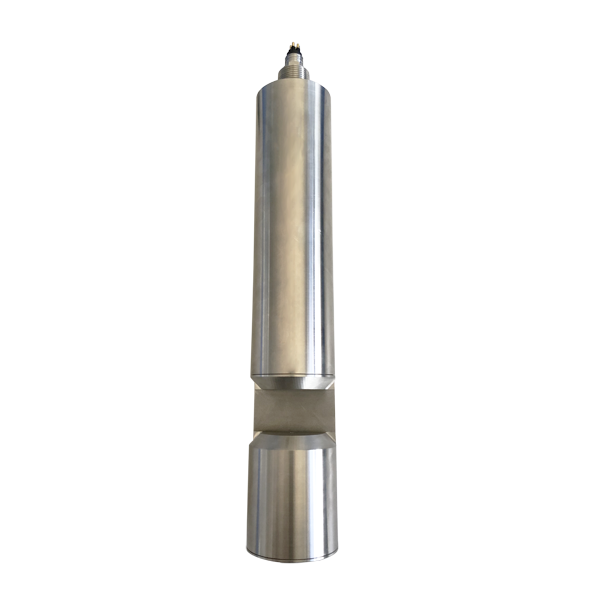

Sensor Multiparamétrico en Línea de Espectro Completo NBL-WQ-FUV-200

Sin Reactivos, Trazabilidad Preciso de Espectro Completo, Redefiniendo Nuevos Estándares para la Monitorización de Calidad de Agua en Línea

¿La monitorización tradicional de calidad de agua requiere cambios frecuentes de reactivos, tiene retraso de datos y altos costos de mantenimiento? El NiuBoL NBL-WQ-FUV-200 adopta el método avanzado de absorción de espectro completo, utilizando una lámpara de xenón como fuente de luz, cubriendo las bandas de ultravioleta cercano a infrarrojo cercano. Una medición genera simultáneamente indicadores clave como DQO, DBO, COT, color y turbidez. Sin reactivos, sin mantenimiento, fácil integración, proporcionando a los integradores de sistemas y contratistas de ingeniería soluciones verdaderamente confiables de monitorización de calidad de agua en línea.

Tres Puntos de Venta Principales

• Sin Reactivos, Cero Contaminación: Medición puramente óptica, se despide completamente del consumo de reactivos químicos y de la contaminación secundaria, reduciendo significativamente los costos operativos.

• Compensación Automática de Turbidez, Preciso Incluso en Aguas Complejas: Algoritmo inteligente incorporado, elimina eficazmente las interferencias de sólidos suspendidos, proporciona datos confiables incluso en condiciones turbias.

• RS485 Modbus/RTU, Integración Fácil de Grado Industrial: Interfaz digital estándar, diseño de bajo consumo, se conecta sin problemas a varios PLCs, DTUs y plataformas IoT, construcción y depuración completadas en un solo paso.

Descripción General del Producto Sensor Multiparamétrico en Línea de Espectro Completo NBL-WQ-FUV-200

El NBL-WQ-FUV-200 es un sensor multiparamétrico desarrollado por NiuBoL para la monitorización continua en línea de la calidad del agua. Integra un microespectrómetro de fibra óptica, una lámpara de xenón pulsada y un algoritmo adaptativo. Sin ningún reactivo, puede capturar en tiempo real las características de absorción de espectro completo de masas de agua en el rango de 200-800 nm.

Al comparar los picos de absorción característicos de diferentes contaminantes (como materia orgánica, factores de color), el sensor puede cuantificar con precisión múltiples parámetros de calidad del agua. Más importante aún, su algoritmo único precompensa la interferencia de partículas suspendidas de diferentes tamaños, haciéndolo particularmente adecuado para entornos acuáticos con cierta turbidez, como aguas superficiales, monitorización de procesos de plantas de tratamiento de aguas residuales y efluentes industriales. El sensor utiliza material de acero inoxidable 316L y nivel de protección IP68, cumpliendo con varios requisitos de instalación difíciles, como inmersión y tipos de tuberías.

Ventajas Técnicas Principales del Sensor Multiparamétrico en Línea de Espectro Completo NBL-WQ-FUV-200

1. Mecanismo Óptico de Alta Precisión, Estabilidad Originada en el Diseño Subyacente

• Fuente de Luz de Lámpara de Xenón Pulsada: En comparación con las lámparas LED o halógenas tradicionales, las lámparas de xenón tienen alta intensidad luminosa, amplio rango espectral, larga vida útil y sin precalentamiento, garantizando energía suficiente en las bandas de ultravioleta a infrarrojo, con baja deriva de temperatura y baja atenuación.

• Adquisición de Espectro Completo: No es una medición de punto único o de doble longitud de onda. El análisis espectral continuo puede identificar eficazmente los cambios en la composición del agua y evitar los defectos de una medición de longitud de onda única fácilmente interferida.

• Calibración Espectral: La calibración de la curva de respuesta de espectro completo se completa antes de salir de fábrica. Los usuarios solo necesitan agua desionizada para la calibración de base en el sitio, es simple y confiable.

2. Algoritmo Inteligente Antiinterferencias, la Turbidez Ya No es un Problema

• Compensación Automática de Turbidez: Modelo de corrección de dispersión incorporado, que puede desacoplar en tiempo real la atenuación adicional causada por la dispersión de partículas suspendidas, reduciendo efectivamente la interferencia cruzada de turbidez, de modo que parámetros como DQO y color mantengan una precisión de ±5% de escala completa dentro de 0~400 NTU.

• Adaptación a la Calidad del Agua Dinámica: Cuando la turbidez del agua fluctúa en poco tiempo, no se requiere intervención humana. El sensor puede ajustar automáticamente los coeficientes de compensación para garantizar la autenticidad de las tendencias de datos.

3. Diseño de Ingeniería, Adaptado a la Monitorización en Línea en Cualquier Condición Climática

• Protección de Estanqueidad Completa IP68: Carcasa de acero inoxidable 316L, resistente a la corrosión y a la niebla salina, adecuada para entornos de inmersión a largo plazo, como cursos de agua, aguas residuales municipales, acuicultura y efluentes industriales.

• Bajo Consumo 0.2W@12V: El consumo de energía típico es de solo 0.2 W, lo que puede soportar estaciones alimentadas por energía solar o por batería, reduciendo significativamente los costos de distribución de energía del sistema.

• Interfaz RS485, Protocolo Modbus/RTU: Bus industrial estándar, distancia máxima de transmisión de hasta 1200 metros, fácil de montar en recolectores de datos existentes o RTUs. El protocolo es abierto, con ejemplos de código completos, y el desarrollo y depuración son eficientes.

• Anti-vibraciones y Anti-impactos de Flujo de Agua: Estructura compacta, sin piezas giratorias vulnerables (cepillo de autolimpieza opcional), el conector del cable utiliza un conector macho impermeable M16-5 polos, el cableado es sólido y confiable.

4. Verdadero Sin Mantenimiento, Reduciendo el Costo Total de Propiedad

• Sin reactivos, sin bombas/tubos, sin riesgo de bloqueo de válvulas.

• Se recomienda limpiar la ventana óptica regularmente según el grado de contaminación en el sitio (no es una operación diaria). Después de 18 meses de uso continuo, solo se requiere mantenimiento de fábrica del dispositivo de sellado dinámico (versión con cepillo de autolimpieza).

• Costos anuales de mano de obra y consumibles de operación y mantenimiento extremadamente bajos, especialmente adecuado para estaciones no atendidas.

Especificaciones Técnicas del Sensor Multiparamétrico en Línea de Espectro Completo NBL-WQ-FUV-200

Nota: Los valores de DQO, COT, DBO están calibrados en base a sustancias estándar. Para muestras de agua específicas, se recomienda realizar una comparación de correlación.

Escenarios de Aplicación Típicos

• Monitoreo de aguas superficiales y secciones de ríos: Monitoreo en tiempo real de tendencias de contaminación orgánica (DQO/COT) y cambios de turbidez en ríos y lagos, compatible con operación a largo plazo sin reactivos.

• Monitoreo de procesos de plantas de tratamiento de aguas residuales municipales: Instalado en la salida del tanque de aireación o clarificador secundario para retroalimentación rápida de los efectos de eliminación de DQO y color, y ayuda en la regulación precisa del proceso.

• Monitoreo de efluentes industriales: Respuesta a vertidos repentinos en industrias químicas, textiles, farmacéuticas, etc. Las características de espectro completo pueden ayudar a identificar bandas anormales y alertar sobre riesgos de excedencia.

• Alerta temprana de seguridad de fuentes de agua y agua potable: Monitoreo de materia orgánica, color y otros indicadores en agua cruda como centinela inicial de procesos de pretratamiento.

• Acuicultura y restauración ecológica: Bajo consumo y características sin mantenimiento son adecuadas para despliegue en áreas extensas, rastreando materia orgánica disuelta y turbidez para garantizar el ambiente de acuicultura.

Puntos de Conexión e Instalación

Conexión Eléctrica (cable blindado de 4 hilos trenzados)

Precauciones:

• Se debe desconectar la alimentación antes del cableado, verificar estrictamente la secuencia de cables para evitar daños al equipo por conexión incorrecta.

• Todas las conexiones de cables deben ser impermeables (relleno de pegamento o caja de conexiones impermeable), especialmente en entornos de inmersión a largo plazo o exteriores.

• Se recomienda agregar fundas protectoras al cable del sensor para evitar desgaste o tensión.

Requisitos de Instalación

• El sensor debe sumergirse al menos 30 cm por debajo del nivel de agua más bajo para evitar quedar expuesto en la superficie.

• Fijar horizontalmente, con la ventana de medición orientada en la dirección del flujo de agua para asegurar la renovación en tiempo real de la muestra de agua.

• Evitar la instalación en áreas con burbujas densas o en zonas de aguas estancadas.

Preguntas Frecuentes (FAQ)

P1. ¿El NBL-WQ-FUV-200 necesita reemplazo regular de reactivos?

R: No. El sensor adopta el método puramente óptico de espectro completo, no requiere ningún reactivo químico, verdaderamente sin contaminación y sin mantenimiento de reactivos.

P2. ¿Una gran cantidad de sólidos suspendidos en el agua afectará la medición?

R: El sensor tiene un algoritmo incorporado de compensación automática de turbidez, que puede suprimir significativamente la interferencia de alta turbidez en parámetros como DQO y color. Sin embargo, en entornos de turbidez extremadamente alta (>400 NTU) o con alta concentración de burbujas, se recomienda agregar un pretratamiento o ajustar la posición de instalación.

P3. ¿Los datos de salida del sensor pueden conectarse directamente a PLCs o DTUs existentes?

R: Sí. El sensor adopta el protocolo estándar Modbus/RTU y la interfaz RS485, y proporciona una tabla de direcciones de registro estándar, que puede conectarse rápidamente a PLCs principales como Siemens, Mitsubishi, Delta y varios DTUs.

P4. ¿Se miden directamente parámetros como DQO, DBO y COT?

R: El sensor establece modelos de correlación basados en características de absorción espectral y sustancias estándar (como KHP para DQO), y genera valores equivalentes. Para muestras de agua específicas, se recomienda realizar 10-20 conjuntos de correcciones de comparación con métodos estándar de laboratorio para obtener una mejor correlación.

P5. ¿Es confiable la impermeabilidad del sensor en inmersión prolongada en el agua?

R: La máquina completa alcanza el nivel de protección IP68 (puede sumergirse continuamente bajo una presión de 0,1 MPa, aproximadamente 10 metros de profundidad de agua), y la carcasa es de acero inoxidable 316L. Sin embargo, el conector del cable debe ser sellado por el usuario, y se proporciona un conector impermeable.

P6. ¿Necesito limpiar con frecuencia la ventana del sensor?

R: Depende del grado de contaminación del agua. En entornos generales de aguas superficiales, se recomienda revisar y limpiar cada 1-2 semanas. Para efluentes de aguas residuales, puede reducirse a semanalmente o menos. Al limpiar, usar un paño suave empapado en agua limpia o detergente suave, y evitar rayar la ventana óptica.

P7. ¿Cuál es el rango de voltaje de funcionamiento del sensor? ¿Es realmente bajo el consumo de energía?

R: Soporta 12-24 VCC (±10%), el consumo de energía típico es de solo 0,2 W (aproximadamente 17 mA a 12 V), muy adecuado para sistemas alimentados por energía solar o baterías en campo.

P8. Si deseo cables más largos personalizados o soportes de instalación especiales, ¿puede NiuBoL proporcionarlos?

R: Sí. El suministro estándar es un cable de 5 metros, se pueden personalizar distancias más largas (como 10 metros, 20 metros) al realizar el pedido. Al mismo tiempo, NiuBoL proporciona soportes de instalación por inmersión de acero inoxidable y soluciones de flotadores. Consulte a los ingenieros de ventas para más detalles.

En la era del IoT industrial que busca eficiencia y calidad de datos, la monitorización de la calidad del agua ya no debe verse obstaculizada por el consumo de reactivos, el mantenimiento engorroso y la deriva de datos. El NiuBoL NBL-WQ-FUV-200 redefine la monitorización multiparamétrica en línea a través de la tecnología de espectro completo.

Para integradores: protocolo Modbus estándar, bajo consumo, construcción fácil, y mantenimiento mínimo de una vez por todas.
      Para empresas de ingeniería: estructura sólida 316L/IP68, algoritmo anti-turbidez automático, estable incluso en condiciones de funcionamiento complejas.
      Para usuarios finales: respuesta más rápida a nivel de segundos, sin consumibles, reduciendo significativamente los costos de todo el ciclo de vida.

Hoja de Datos del Sensor Multiparamétrico en Línea de Espectro Completo NBL-WQ-FUV-200

Sensor Multiparamétrico en Línea de Espectro Completo NBL-WQ-FUV-200.pdf
