Sensor de iones fluoruro en línea NBL-WQ-FLU-4 | Para fabricación de semiconductores, procesamiento de metales y tratamiento de agua potab···

La serie de sensores en línea de iones fluoruro NiuBoL NBL-WQ-FLU-4 adopta la tecnología de electrodo selectivo de iones (ISE) de membrana cristalina, con compensación automática de temperatura incorporada y transmisor digital. Soporta el protocolo RS485 Modbus RTU, diseñada especialmente para la monitorización de aguas residuales de semiconductores, agua potable y procesos industriales de desfluoración, proporcionando soluciones de monitorización en línea de fluoruro de alta precisión y larga vida útil.

Control Preciso de la Concentración de Fluoruro: Sensor en Línea de Fluoruro (Fluor) de Grado Industrial NiuBoL

Supera los puntos críticos de deriva en mediciones complejas de calidad del agua, la opción de estabilidad a largo plazo para integradores de sistemas.

• Tecnología Patentada de Electrodo de Membrana Cristalina: Tasa de exudación de puente salino microporoso extremadamente baja, sistema de referencia ultraestable, vida útil significativamente más larga que productos similares.

• Arquitectura de Transmisor Separado: Salida de señal digital, fuerte capacidad anti-interferencias, soporta transmisión estable a más de 1000 metros.

• Protocolo Modbus de Grado Industrial: Interfaz RS485 estándar, se conecta sin problemas a PLC y sistemas de fábrica digital, reduciendo costes de integración.

Resumen del Producto Sensor en Línea de Iones Fluoruro NBL-WQ-FLU-4

En industrias como la fabricación de semiconductores, procesamiento de metales y tratamiento de agua potable, el control en tiempo real de la concentración de iones fluoruro no solo está relacionado con el cumplimiento de los estándares de vertido, sino que también afecta directamente a la seguridad y calidad del proceso. Los métodos colorimétricos manuales tradicionales o los cromatógrafos de iones costosos no pueden satisfacer las necesidades de monitorización continua 24/7 y tienen altos costes de mantenimiento.

El sensor en línea de tipo separado de iones fluoruro de la serie NiuBoL NBL-WQ-FLU-4 combina tecnología avanzada de electrodo selectivo de iones (ISE) de membrana cristalina con circuitos transmisores inteligentes. Al medir la diferencia de potencial generada por los iones fluoruro en la membrana sensible del electrodo y combinarla con el algoritmo de corrección no lineal de NiuBoL, logra una detección rápida y precisa del contenido de fluoruro en masas de agua. Como miembro importante de la familia de calidad de agua digital de NiuBoL, tiene como objetivo proporcionar a los contratistas de ingeniería ambiental y a los integradores de sistemas una solución de monitorización integral rentable y de grado industrial.

Ventajas Técnicas Principales del Sensor en Línea de Iones Fluoruro NBL-WQ-FLU-4

1. Diseño de Sistema de Referencia Patentado y Larga Vida Útil

El NBL-WQ-FLU-4 adopta un electrodo de iones fluoruro patentado. Su ventaja principal radica en el sistema de referencia: la solución de referencia interna sufre una exudación física extremadamente lenta a través de un puente salino microporoso bajo una presión constante de al menos 100 kPa (1 bar). Este diseño garantiza la estabilidad a largo plazo del potencial de unión líquida, evita eficazmente el reflujo del medio externo que contamine el electrodo y hace que la vida útil de los electrodos NiuBoL sea muy superior a la de los electrodos industriales ordinarios del mercado.

2. Transmisión Digital y Respuesta Ultrarrápida

El sensor integra un convertidor de entrada de alta impedancia y un sistema de compensación automática de temperatura Pt1000. En un entorno de 0 a 40°C, el sensor puede corregir automáticamente la influencia de la temperatura del agua en la actividad iónica. Combinado con algoritmos de filtrado digital, su tiempo de respuesta (T90) es inferior a 60 segundos, capaz de capturar fluctuaciones instantáneas de concentración de fluoruro en procesos industriales y proporcionar una referencia en tiempo real para sistemas de dosificación automática.

3. Opciones Diversificadas de Materiales

Para adaptarse a diferentes escenarios de aplicación industrial, NiuBoL proporciona dos opciones de materiales de carcasa:

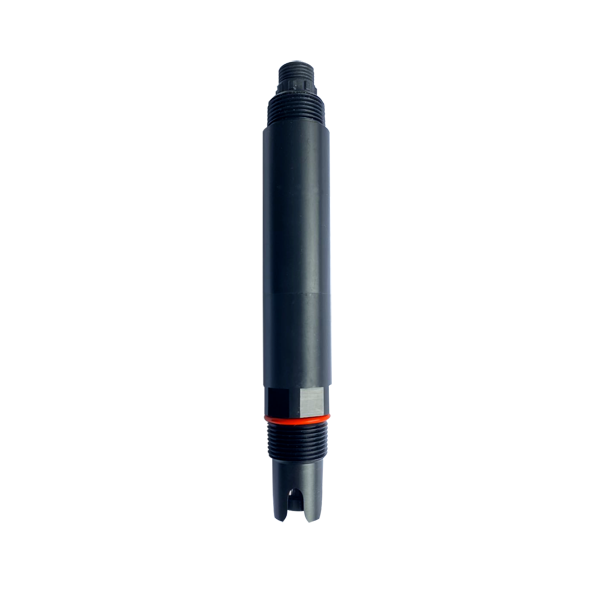

• Modelo 4A: Utiliza POM y ABS, con buena estabilidad química y aislamiento eléctrico.

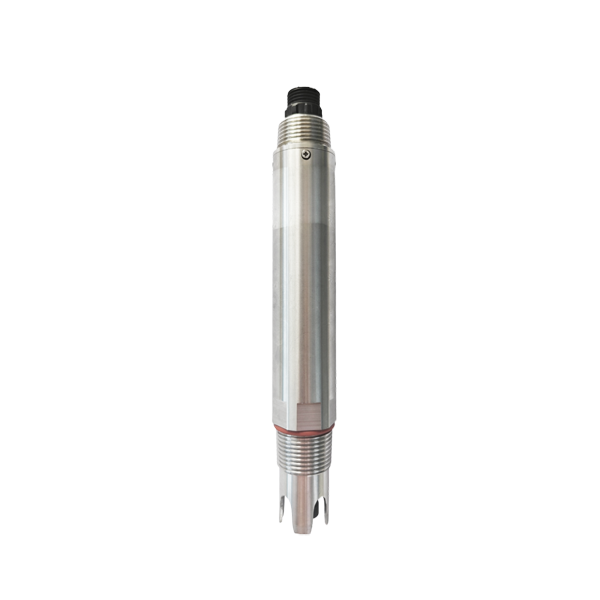

• Modelo 4S: Actualizado a cuerpo de acero inoxidable 316L, con mayor resistencia al impacto físico y robustez mecánica, adecuado para entornos de ingeniería más severos.

4. Protección Integral y Comodidad de Integración

El sensor tiene un verdadero nivel de protección IP68, no solo soporta instalación sumergible, sino que su rosca de tubería NPT de 3/4 de pulgada incorporada también puede atornillarse fácilmente en varias conexiones estándar de tee de tubería o interfaz de tanque. El protocolo estándar RS485 Modbus RTU permite montar múltiples sensores en una sola puerta de enlace, simplificando enormemente el cableado en campo.

Especificaciones Técnicas del Sensor en Línea de Iones Fluoruro NBL-WQ-FLU-4

Escenarios de Aplicación Típicos

• Tratamiento de aguas residuales de semiconductores y fotovoltaica: Monitorizar la concentración del efluente de sistemas de tratamiento de aguas residuales con fluoruro para garantizar que la calidad del agua después de la precipitación de fluoruro de calcio cumple con los estándares de vertido.

• Monitorización de redes de agua potable: Monitorización en tiempo real del contenido de fluoruro en áreas con exceso de fluoruro y procesos de fluoración para garantizar la seguridad del agua potable de los residentes.

• Procesamiento de metales y galvanoplastia: Control de la concentración de iones fluoruro en baños de limpieza o soluciones de pulido químico para mantener la estabilidad del proceso.

• Sistemas de automatización de laboratorio: Acceder como sensores en línea a estaciones de monitorización de calidad del agua de circulación de laboratorio para proporcionar registros digitales continuos.

Guía de Instalación y Mantenimiento

1. Ángulo de Instalación Clave

Nota Especial: Debido a las características físicas de la estructura interna del electrodo selectivo de iones, el sensor NO debe instalarse invertido o horizontalmente. El extremo de medición debe apuntar hacia abajo e instalarse con una inclinación de al menos 15 grados o más.

2. Definición del Cableado Eléctrico (cable blindado de 5 núcleos)

• Cable rojo: Positivo de alimentación (12～24V CC)

• Cable negro: Tierra de alimentación (GND)

• Cable azul: RS-485 A

• Cable verde: RS-485 B

• Cable amarillo: 4-20mA (opcional, dejar flotante si no se usa)

3. Mantenimiento Diario

• Tratamiento de Activación: Antes de usar o después del almacenamiento en seco, el electrodo necesita sumergirse en agua del grifo durante 24 horas para activación.

• Limpieza de Superficie: Si hay sedimentos adheridos a la membrana cristalina, enjuagar con agua destilada. No usar grasa de silicona orgánica para contactar el electrodo.

Preguntas Frecuentes (FAQ)

P1. ¿Cuál es la vida útil típica del electrodo del sensor de iones fluoruro de NiuBoL?

R: Bajo condiciones normales de trabajo, debido al diseño patentado de puente salino microporoso a presión constante, la vida útil del electrodo suele ser más larga que la de los electrodos ordinarios. El electrodo es una pieza de desgaste. NiuBoL proporciona 6 meses de garantía para la parte del electrodo.

P2. ¿Por qué el rango de pH de medición está limitado a 4～10?

R: Cuando el pH < 4, los iones fluoruro formarán ácido fluorhídrico (HF), y el sensor no puede detectar fluor molecular; cuando el pH > 10, los iones hidroxilo causarán interferencias graves al electrodo de iones fluoruro, afectando la precisión de la lectura.

P3. ¿El sensor soporta conexión directa con software de configuración?

R: Totalmente compatible. A través del protocolo estándar Modbus RTU, puede conectar directamente los sensores NiuBoL a software de configuración comunes, pantallas táctiles o sistemas SCADA.

P4. ¿Se puede instalar el sensor horizontalmente en el lateral de la tubería?

R: No recomendado. Para garantizar un contacto efectivo entre el sistema de referencia interno y la membrana sensible, se debe mantener una inclinación de al menos 15°. Si la tubería es estrecha, se recomienda usar una instalación de derivación (bypass) o una conexión especialmente diseñada de 45°.

P5. Después de recibir el producto, si el valor se desvía, ¿necesito calibrar inmediatamente?

R: El electrodo ha sido estrictamente calibrado antes de salir de fábrica. Debido a las diferencias ambientales, se recomienda activarlo en agua del grifo durante 24 horas antes de volver a probarlo. Si el error excede el rango, consulte el manual para una calibración de dos puntos.

P6. La ventana de medición parece un poco turbia, ¿afectará a la lectura?

R: Después de un uso prolongado, la membrana cristalina puede volverse semitransparente; normalmente, un enjuague es suficiente. Si los datos siguen siendo inexactos después de la calibración, significa que el electrodo puede estar defectuoso y necesita reemplazo.

P7. ¿NiuBoL incluye aleatoriamente soluciones de calibración?

R: Sí. La configuración estándar de este producto incluye 100 mL de soluciones de calibración de 1 mg/L y 10 mg/L cada una, convenientes para que los integradores completen la depuración preliminar en el sitio.

P8. ¿Se puede usar en ambientes de agua de mar?

R: El material POM tiene cierta resistencia a la corrosión. Sin embargo, se debe prestar atención a la posible interferencia de otros iones en el agua de mar. Se recomienda consultar con el equipo técnico de NiuBoL para una evaluación de aplicación.

El sensor NiuBoL NBL-WQ-FLU-4 demuestra una excelente fiabilidad industrial en el campo de la monitorización de fluoruro en la calidad del agua con su sistema de referencia estable y arquitectura de transmisor digital. Nos comprometemos a proporcionar a los integradores globales interfaces de detección fáciles de instalar, de bajo mantenimiento y altamente digitales.

Soporte Profesional: Nuestro proceso de control de calidad incluye pruebas de envejecimiento dinámico de 72 horas para garantizar que cada sensor NiuBoL cumple con los requisitos estrictos de los sitios de ingeniería.

¿Está buscando una solución de monitorización confiable para la modernización de la automatización de procesos de desfluoración industrial? ¡NiuBoL está dispuesto a ser un respaldo sólido para sus proyectos de agua digital!

Ficha Técnica del Sensor en Línea de Iones Fluoruro NBL-WQ-FLU-4

Sensor en Línea de Iones Fluoruro NBL-WQ-FLU-4.pdf
