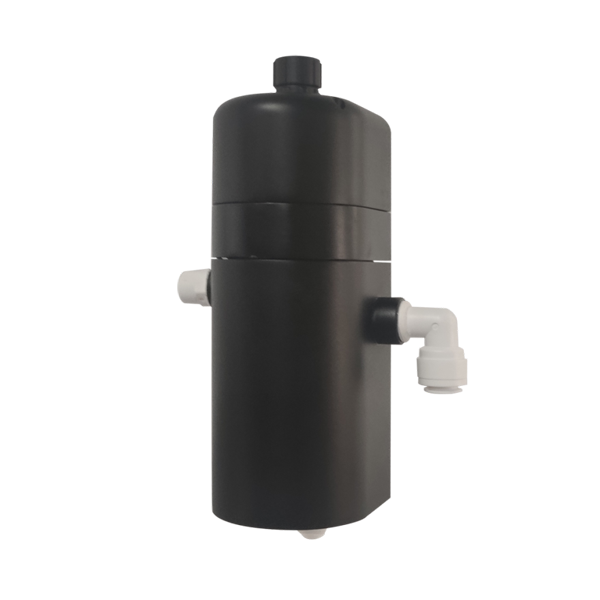

Sensor de turbidez en línea NBL-WQ-TSA-4 | RS485 Modbus RTU | Monitoreo de turbidez de flujo continuo de alta precisión

El sensor de turbidez en línea NiuBoL NBL-WQ-TSA-4 adopta el principio de dispersión de luz a 90°, especialmente diseñado para plantas de agua potable, suministro de agua secundario, terminales de redes de tuberías, agua potable directa y sistemas de tratamiento por membrana, proporcionando soluciones de monitoreo de turbidez en tiempo real de alta precisión y fuerte inmunidad a interferencias, ayudando a los integradores de sistemas y contratistas de ingeniería a lograr un monitoreo de calidad de agua en línea estable y confiable.

NiuBoL NBL-WQ-TSA-4 Sensor de Turbidez en Línea adopta el principio de dispersión de luz a 90°, especialmente diseñado para plantas de agua potable, suministro de agua secundario, terminales de redes de tuberías, agua potable directa y sistemas de tratamiento por membrana, proporcionando soluciones de monitoreo de turbidez en tiempo real de alta precisión y fuerte inmunidad a interferencias, ayudando a los integradores de sistemas y contratistas de ingeniería a lograr un monitoreo de calidad de agua en línea estable y confiable.

Control Preciso de la Turbidez del Agua, Garantizando la Seguridad del Suministro de Agua y la Estabilidad de los Sistemas de Membrana

En los efluentes de plantas de agua potable, procesos de suministro de agua secundaria y filtración por membrana, las fluctuaciones de turbidez a menudo conducen a no conformidades de la calidad del agua, contaminación de equipos o riesgos de incumplimiento. El sensor de turbidez en línea de flujo continuo NiuBoL NBL-WQ-TSA-4 toma como núcleo el método de dispersión de luz a 90°, combinado con estructura de fibra óptica y fuente de luz LED infrarroja, logrando medición de alta precisión con resolución de 0.001 NTU, resolviendo completamente problemas de sensores tradicionales como susceptibilidad a interferencias de luz externa, pobre estabilidad y dificultad de integración.

Tres Ventajas Clave

• Alta Precisión y Fuerte Inmunidad a Interferencias: Principio de dispersión de luz a 90° + estructura de aislamiento de fibra óptica, suprimiendo efectivamente la influencia de la luz externa, la medición es estable y confiable.

• Integración Facilitada con Protocolo Modbus: Soporta nativamente RS-485 Modbus RTU, mientras proporciona salida 4-20mA, para acceso rápido a PLC, SCADA y plataformas IoT.

• Diseño Estable de Nivel de Ingeniería: Estructura integrada de celda de flujo continuo, tamaño compacto, protección IP65, combinada con bajo flujo de operación, fácil mantenimiento y bajo costo operativo a largo plazo.

Visión General

El sensor de turbidez en línea NiuBoL NBL-WQ-TSA-4 es un dispositivo de monitoreo de flujo continuo profesional desarrollado por NiuBoL para escenarios de suministro de agua municipal, suministro de agua secundario y agua potable directa terminal. Adopta el método de medición de dispersión de luz a 90° ampliamente utilizado internacionalmente, cuantificando la concentración de partículas suspendidas en muestras de agua midiendo la intensidad de la luz dispersada perpendicular a la luz incidente.

El producto integra sensor de temperatura incorporado, compensación automática de temperatura y algoritmo de linealización, con señal de salida estable y respuesta rápida (T90 < 90s), especialmente adecuado para proyectos de ingeniería que requieren monitoreo continuo a largo plazo y confiabilidad de datos extremadamente alta. Ya sea como punto de monitoreo independiente o integrado en un sistema IoT de agua a gran escala, el NBL-WQ-TSA-4 puede ofrecer un rendimiento confiable.

Ventajas Clave

1. Ventajas del Sistema Óptico

Adopción del principio de dispersión de luz a 90°, fuente de luz LED infrarroja de longitud de onda estable, combinada con diseño de estructura de fibra óptica, mejorando enormemente la capacidad de resistir interferencias de luz externa. Incluso en entornos de instalación con iluminación compleja, puede mantener una deriva extremadamente baja, garantizando la autenticidad y confiabilidad de los datos.

2. Diseño de Estructura y Protección

El sensor y la celda de flujo continuo están formados en una sola pieza, la carcasa utiliza material compuesto de alto rendimiento, tamaño compacto y alta integración. Nivel de protección IP65 combinado con conector impermeable M16-5 núcleos, adecuado para ambientes húmedos y ligeramente corrosivos. Se recomienda su uso con el controlador de flujo reductor de presión NiuBoL CVC-100 para controlar con precisión el flujo de entrada (≤300ml/min) y presión (≤0.2MPa), mejorando aún más la repetibilidad de medición.

3. Salida de Señal y Compatibilidad de Integración

Soporta RS-485 (protocolo Modbus RTU) y salida de corriente 4-20mA. Los dos modos de salida satisfacen las necesidades de diferentes sistemas de control. El protocolo es abierto y transparente, facilitando el desarrollo y depuración rápida por parte de los integradores de sistemas, reduciendo significativamente la dificultad y el ciclo de implementación de ingeniería.

4. Facilidad de Mantenimiento

La ventana de medición y la celda de flujo continuo son fáciles de limpiar, el mantenimiento diario puede realizarse sin herramientas complejas. La compensación automática de temperatura (Pt1000) elimina efectivamente la influencia de los cambios de temperatura en los resultados de medición. El método de calibración de dos puntos es simple de operar y adecuado para calibración rápida en sitio.

5. Confiabilidad de Ingeniería

Toda la serie de productos ha pasado por pruebas estrictas de adaptabilidad ambiental y mantiene un excelente rendimiento dentro del rango de temperatura de funcionamiento de 0～50℃. Rango de temperatura de almacenamiento -5～65℃, satisfaciendo la mayoría de las condiciones de sitios municipales e industriales.

Especificaciones Técnicas del Sensor de Turbidez en Línea NBL-WQ-TSA-4

Aplicaciones

El sensor de turbidez en línea NiuBoL NBL-WQ-TSA-4 es ampliamente aplicable a los siguientes escenarios:

• Monitoreo de efluentes de planta de agua potable: Comprensión en tiempo real de los efectos de los procesos de sedimentación y filtración, asegurando turbidez de efluente estable y conforme.

• Suministro de agua secundaria y agua terminal de edificios altos: Monitorear cambios de calidad del agua en tanques de agua y extremos de redes de tuberías para prevenir contaminación secundaria.

• Agua potable directa y sistemas de agua pura: Adecuado para monitoreo de calidad de agua después de procesos de tratamiento por membrana como membrana RO y ultrafiltración, protegiendo elementos de membrana y asegurando seguridad del agua potable terminal.

• Tratamiento de agua de circulación de piscinas: Monitorear continuamente turbidez del agua de circulación, optimizar efectos de filtración y desinfección, mejorar transparencia del agua y comodidad de uso.

• Monitoreo de nodos de redes de tuberías municipales y proyectos de agua inteligente: Como equipo de capa de detección IoT, acceso a plataformas de supervisión de calidad de agua regionales.

Cableado e Instalación

Recomendación de Instalación: Adoptar instalación de pared con la cara superior mantenida horizontal. Se recomienda enfáticamente su uso con el controlador de flujo reductor de presión NiuBoL CVC-100 para asegurar flujo de entrada estable dentro del rango recomendado. La salida de drenaje debe mantenerse naturalmente recta para evitar estrés de flexión.

Conexión Eléctrica (cable blindado 4 núcleos):

• Cable rojo → Positivo de alimentación (12～24VCC)

• Cable negro → Tierra (GND)

• Cable azul → 485A

• Cable blanco → 485B

Verifique cuidadosamente la secuencia de cables antes de energizar. Se recomienda realizar tratamiento de sellado impermeable en todos los puntos de conexión para garantizar confiabilidad operativa a largo plazo.

Preguntas Frecuentes

Q1. ¿Cuál es el principio de medición del NBL-WQ-TSA-4?

Adopta el método estándar internacional de dispersión de luz a 90°, calculando valor de turbidez detectando la intensidad de la luz dispersada en dirección vertical, con alta precisión y baja interferencia de color.

Q2. ¿Admite acceso por protocolo Modbus a sistemas PLC o SCADA?

Soporta el protocolo estándar Modbus RTU y puede conectarse directamente a varios sistemas de control industrial a través de la interfaz RS-485, mientras conserva salida 4-20mA para integración flexible.

Q3. ¿Cuáles son los requisitos de flujo y presión de instalación para el sensor?

Flujo de entrada recomendado ≤300ml/min, presión ≤0.2MPa. Una presión de agua estable y flujo apropiado son clave para garantizar precisión de medición. Se recomienda usar con un controlador de flujo reductor de presión.

Q4. ¿Cómo realizar calibración en sitio?

Soporta calibración de dos puntos (punto cero + pendiente). Antes de calibrar, se recomienda limpiar la ventana de medición y la celda de flujo continuo. Usar líquido de turbidez cero y solución estándar. La cara de medición del sensor debe sumergirse debajo de la superficie del líquido y alejarse del fondo del vaso.

Q5. ¿Cuál es la frecuencia de mantenimiento diario?

Verificar y limpiar regularmente la ventana de medición y el interior de la celda de flujo continuo. Según condiciones de calidad del agua, se recomienda realizar limpieza completa cada 1-3 meses. La calibración debe realizarse según ciclos especificados si es requerido por la autoridad competente.

Q6. ¿Puede usarse en agua de mar o ambientes altamente corrosivos?

El producto está diseñado principalmente para ambientes de agua dulce y suministro de agua municipal. La exposición a largo plazo a agua de mar o medios fuertemente corrosivos requiere evaluación de compatibilidad de materiales y tratamiento de sellado impermeable reforzado del cableado.

Q7. ¿Puede personalizarse la longitud del cable?

La configuración estándar es un cable de 5 metros. Otras longitudes pueden personalizarse según requisitos del proyecto. Confirme con nuestro equipo técnico antes de personalizar.

Q8. ¿Cuál es el período de garantía del producto?

Se proporciona garantía de un año desde la fecha de venta. Esto no incluye fallas causadas por uso inadecuado, operación fuera de especificaciones o daños por mano humana.

El sensor de turbidez en línea NiuBoL NBL-WQ-TSA-4 ofrece a los integradores de sistemas y contratistas de ingeniería una solución de monitoreo de turbidez confiable gracias a su diseño óptico profesional, rendimiento eléctrico confiable y características prácticas de integración de ingeniería. No solo le ayuda a controlar con precisión los parámetros clave de la calidad del agua, sino que también reduce considerablemente los costos de operación y mantenimiento del sistema y mejora la calidad general de entrega de proyectos.

¿Necesita soporte de selección técnica, tabla de direcciones de registros Modbus o ejemplos de aplicación de proyecto? Bienvenido a contactar al equipo técnico de NiuBoL en cualquier momento, le proporcionaremos soluciones completas de monitoreo de calidad de agua.
