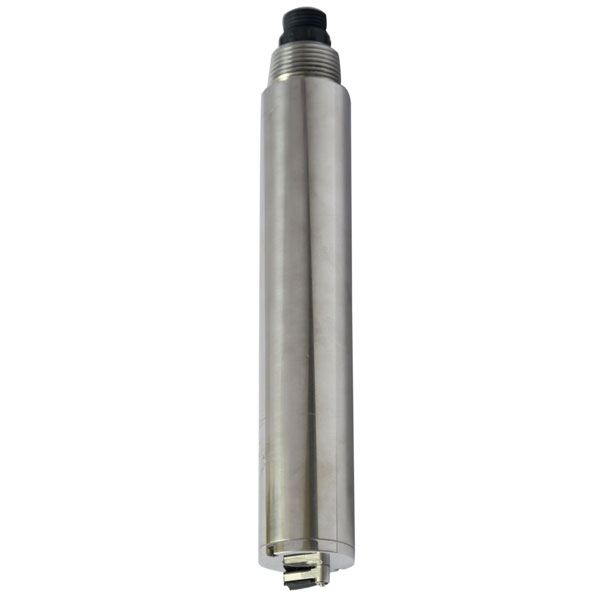

Sensor de concentración de lodos en línea NBL-WQ-MLSS-4S | Monitoreo de calidad de agua industrial para tratamiento de aguas residuales

El sensor en línea de concentración de lodos NiuBoL NBL-WQ-MLSS-4S adopta la tecnología de luz dispersada infrarroja a 90°, diseñado específicamente para el monitoreo de MLSS en procesos de tratamiento de aguas residuales. Presenta protección IP68 de alto nivel y carcasa de acero inoxidable 316L, soporta el protocolo RS485 Modbus RTU y proporciona soluciones de monitoreo de calidad del agua de grado industrial de alta precisión y alta estabilidad.

Optimice Profundamente la Eficiencia del Proceso: Sensor Industrial en Línea de Concentración de Lodos (MLSS) NiuBoL

Supere los puntos críticos de deriva de medición en alta turbidez, proporcionando monitoreo digital estable a largo plazo para ingeniería ambiental.

• Tecnología de medición por luz dispersada infrarroja: No se ve afectada por interferencias de luz ambiental, asegurando lecturas precisas y lineales incluso en ambientes de lodos de alta concentración.

• Carcasa de doble efecto de acero inoxidable 316L y ABS: Optimizada para condiciones complejas de tanques bioquímicos, equilibrando resistencia a la corrosión y robustez mecánica.

• Integración de sistema extremadamente simple: Salida de señal completamente digital, soporta protocolos estándar, acortando enormemente el ciclo de desarrollo para integradores.

Descripción General del Producto: Sensor en Línea de Concentración de Lodos NBL-WQ-MLSS-4S

En los procesos bioquímicos de tratamiento de aguas residuales (como A2O, SBR, MBR), el monitoreo en tiempo real de la concentración de sólidos suspendidos en el licor mixto (MLSS) es clave para mantener la actividad microbiana y optimizar las relaciones de retorno. El análisis tradicional por muestreo manual tiene una fuerte histéresis y no permite alcanzar un control en lazo cerrado.

El sensor integrado en línea de concentración de lodos NiuBoL NBL-WQ-MLSS-4S nace para resolver este punto crítico industrial. Integra perfectamente una estructura de fibra óptica con un convertidor de señal de grado industrial, siendo capaz de capturar en tiempo real las señales de luz dispersada generadas por partículas suspendidas en la muestra de agua y convertirlas en datos digitales estándar.

Ventajas Técnicas Clave del Sensor en Línea de Concentración de Lodos NBL-WQ-MLSS-4S

1. Estructura de Luz Retrodispersada y Fibra Óptica

El sensor utiliza un LED infrarrojo de alta estabilidad como fuente de luz. El haz entra al cuerpo de agua a través de una trayectoria de fibra óptica precisa. Aprovechando el efecto de dispersión de las partículas suspendidas sobre la luz, mide la intensidad de la luz retrodispersada y la combina con el algoritmo patentado de compensación de linealización de NiuBoL para lograr una cobertura de rango ultraamplia de 0 a 20.000 g/L. El diseño de estructura de fibra óptica no solo reduce el volumen del sensor, sino que también mejora significativamente su capacidad de anti-interferencia contra la luz natural y la luz parásita externa.

2. Fiabilidad de Materiales en Condiciones de Trabajo Severas

Considerando la posible corrosión química y el impacto físico en tanques bioquímicos y tanques de aireación, la carcasa del NBL-WQ-MLSS-4S utiliza acero inoxidable 316L y plástico de ingeniería ABS. Esta combinación de materiales puede resistir eficazmente la corrosión de aguas residuales domésticas y algunos efluentes industriales. Combinado con el diseño de sellado profundo IP68, el sensor puede operar en línea durante largos periodos en entornos de hasta 20 metros de profundidad de agua, reduciendo los costos de operación y mantenimiento causados por daños en el equipo.

3. Compensación Automática de Temperatura Preciso (Pt1000)

La precisión de la medición de concentración de lodos a menudo se ve afectada por fluctuaciones de temperatura ambiental. NiuBoL integra un sensor de temperatura de alta sensibilidad Pt1000 dentro del sensor. La compensación de temperatura en tiempo real realizada por el microprocesador elimina los errores de medición causados por cambios estacionales o aumentos de temperatura del proceso, asegurando que los datos mantengan siempre el estándar de precisión industrial de ±5% dentro de 0 a 50°C.

4. Comunicación Digital Abierta, Adaptada a la Arquitectura IIoT

Para satisfacer los desafíos de la Industria 4.0 y la gestión inteligente del agua, el sensor viene de serie con interfaz RS-485 y sigue estrictamente el protocolo Modbus/RTU. Los integradores pueden conectar directamente el sensor a un PLC, una unidad terminal remota (RTU) o una pasarela en la nube sin transmisores secundarios costosos. Al mismo tiempo, conserva la función de salida analógica 4-20mA, asegurando una perfecta compatibilidad descendente con sistemas de control tradicionales.

Especificaciones Técnicas del Sensor en Línea de Concentración de Lodos NBL-WQ-MLSS-4S

Escenarios de Aplicación Típicos

• Tanques bioquímicos de tratamiento de aguas residuales: Monitorear la concentración de MLSS en tanques de aireación y líneas de retorno de lodos para lograr control automático de recirculación y aireación de ahorro energético.

• Monitoreo de efluentes: Monitoreo en tiempo real del contenido de sólidos suspendidos en el agua descargada para garantizar un vertido conforme al final del proceso y evitar riesgos ambientales.

• Tratamiento de agua cruda en plantas de agua potable: Monitorear la concentración del agua cruda entrante en el desarenador para optimizar la proporción de dosificación de floculantes.

• Control de procesos industriales: Aplicado al monitoreo de líquidos industriales como lavado minero, recuperación de fibras papeleras, etc., para conocer en tiempo real los cambios de concentración de lodos.

Instrucciones de Instalación y Guía de Conexión Eléctrica

Recomendaciones de Instalación Física

1. Distancia a la pared: Durante la instalación, el sensor debe orientarse verticalmente hacia abajo, con la superficie de medición al menos a 5 cm de la pared lateral y al menos a 10 cm del fondo del tanque para evitar lecturas altas causadas por reflexión en la pared.

2. Evitar burbujas: Cuando se utilice en tanques de aireación, tratar de evitar estar directamente sobre áreas densas de burbujas, o usar deflectores para guiar el flujo y evitar que las burbujas interfieran con la ventana óptica.

Definición del Cableado Eléctrico

El sensor utiliza un cable blindado de 5 núcleos. Para garantizar la seguridad del equipo, verifique cuidadosamente las siguientes definiciones antes del cableado:

• Cable rojo: Positivo de alimentación (12 a 24V CC)

• Cable negro: Tierra de alimentación (GND)

• Cable azul: RS-485 A

• Cable verde: RS-485 B

• Cable amarillo: Salida de corriente 4-20mA (si solo se usa comunicación digital, aísle y deje este cable flotante)

Consejo de seguridad: Todas las conexiones de cables deben sellarse profesionalmente a prueba de agua. Si el cable está expuesto a luz fuerte o gases corrosivos, se recomienda utilizar funda protectora. El cable debe colgar naturalmente y no debe sobretensionarse.

Preguntas Frecuentes (FAQ)

P1. ¿El sensor de concentración de lodos de NiuBoL requiere calibración frecuente?

R: No. Debido al uso del método de dispersión infrarroja y una fuente de luz de alta estabilidad, se recomienda realizar una verificación de calibración cada 3 a 6 meses en condiciones de funcionamiento estables.

P2. ¿Por qué el sensor no lee cero en agua limpia?

R: Esto puede deberse a una ventana sucia o a que la posición de instalación esté demasiado cerca del fondo del tanque. Primero limpie la ventana y realice una calibración de punto cero.

P3. ¿Se puede usar este sensor para medir aguas residuales industriales que contengan agua de mar?

R: Sí. La carcasa está hecha de acero inoxidable 316L, que tiene buena resistencia a la corrosión por sal y niebla salina, pero debe prestarse atención a limpiar regularmente los organismos marinos de la ventana óptica.

P4. ¿Habrá conflicto si se conectan simultáneamente la señal 4-20mA y el RS-485?

R: No. El NBL-WQ-MLSS-4S admite salida de doble señal, lo que es conveniente para que los instrumentos de visualización local y las plataformas en la nube remota obtengan datos simultáneamente.

P5. ¿Qué causa que los datos salten repentinamente de manera significativa durante el funcionamiento?

R: Verifique si hay objetos suspendidos grandes (como trapos, bolsas de plástico) enredados alrededor del sensor, o si una gran cantidad de burbujas están adheridas a la ventana de medición.

P6. ¿Qué significa la resolución de medición de 0,001 g/L?

R: Esto significa que el sensor puede detectar cambios en la concentración de lodos tan pequeños como 1 mg/L, proporcionando una excelente sensibilidad para condiciones de baja concentración.

P7. ¿Puedo extender el cable del sensor yo mismo?

R: Sí, pero se recomienda utilizar par trenzado blindado para la extensión. La longitud total después de la extensión no debe exceder los 1000 metros (para RS-485), y el voltaje de alimentación debe ser estable.

P8. ¿El sensor admite función de autolimpieza en línea?

R: Este modelo (4S) se centra en un diseño integrado y recomienda una limpieza manual regular. Si se necesita una función de limpieza automática con cepillo, consulte a nuestros ingenieros de ventas para las soluciones de la serie alta de gama de NiuBoL con función de autolimpieza.

El sensor de concentración de lodos NiuBoL NBL-WQ-MLSS-4S se ha convertido en un "producto estrella" en el campo de la integración de ingeniería ambiental gracias a su robusto y duradero cuerpo 316L, su tecnología de fibra óptica anti-interferencias y su interfaz digital Modbus estandarizada. En la era actual que enfatiza el dosificado preciso, el ahorro de energía y la reducción de emisiones, tener un sensor de monitoreo estable y confiable es la máxima garantía de la calidad de entrega del proyecto.

¿Está buscando un sensor de calidad del agua que pueda reducir significativamente las quejas de operación y mantenimiento, y mejorar el nivel de automatización de su proyecto?
