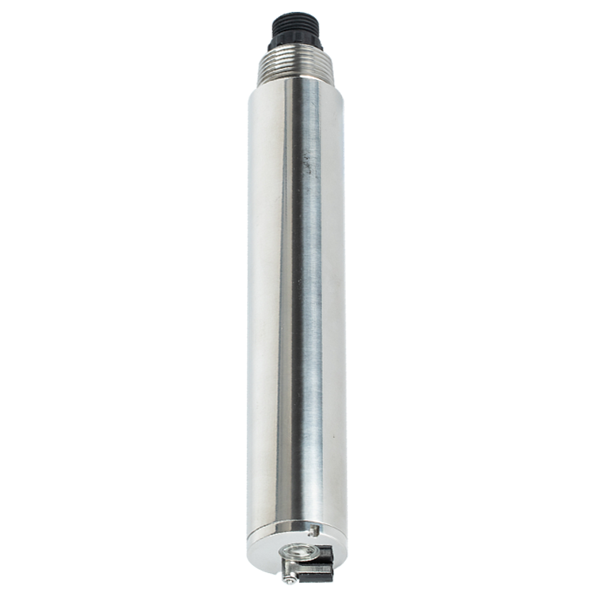

Sensor de clorofila en línea NBL-WQ-CHLO-408-S | Monitoreo de algas y fitoplancton | Sistema de monitoreo de la calidad del agua

El sensor de clorofila en línea NiuBoL NBL-WQ-CHLO-408-S está especialmente diseñado para el monitoreo de algas y fitoplancton en cuerpos de agua. Adopta tecnología óptica con un rango de medición de 0～400 ug/L y grado de protección IP68. Soporta protocolo RS485 Modbus RTU, convirtiéndolo en una solución industrial ideal para sistemas de monitoreo de calidad de agua, acuicultura inteligente y protección ecológica de ríos.

Captura en Tiempo Real de la Alerta Temprana de Floración Algales: Sensor Digital de Clorofila en Línea NiuBoL

Monitoreo óptico de fluorescencia de alta precisión, ayudando a los integradores de sistemas a lograr gestión digital de la calidad del agua ecológica.

• Tecnología Óptica: Basada en análisis de fluorescencia de longitud de onda específica, la medición es estable y no requiere calibración frecuente.

• Cuerpo de Acero Inoxidable 316: Diseño estructural resistente a la corrosión, soporta aplicaciones sumergidas a largo plazo a 20 metros de profundidad de agua.

• Integración Industrial Estandarizada: Salida digital estándar RS485/Modbus RTU, reduciendo la dificultad de integración del sistema.

Resumen del Producto Sensor de Clorofila en Línea NBL-WQ-CHLO-408-S

En la gestión ecológica de ríos, protección de fuentes de agua potable y acuicultura moderna, el contenido de clorofila es un indicador central para medir la eutrofización del agua y la densidad de algas. El análisis tradicional de muestreo de laboratorio no solo tiene un ciclo largo, sino que no puede reflejar en tiempo real las tendencias dinámicas de los cambios de calidad del agua.

El sensor de clorofila en línea NiuBoL NBL-WQ-CHLO-408-S se desarrolla para satisfacer las necesidades de monitoreo en línea de alta frecuencia y largo plazo. Integra rutas ópticas complejas y sistemas de gestión de energía eficientes en una carcasa compacta de acero inoxidable 316. Al monitorear la respuesta de fluorescencia de la clorofila a en cuerpos de agua, el sensor puede producir datos precisos de concentración a nivel microgramo (ug/L) en tiempo real. Ya sea para investigación científica o monitoreo industrial a gran escala, NiuBoL puede proporcionarle soporte de detección de calidad de agua subyacente estable y sin mantenimiento.

Ventajas Técnicas Clave del Sensor de Clorofila en Línea NBL-WQ-CHLO-408-S

1. Excelente Estabilidad y Diseño Sin Mantenimiento

El NBL-WQ-CHLO-408-S adopta una arquitectura de medición óptica líder que optimiza enormemente la relación señal/ruido. El sistema de gestión de energía de alta eficiencia incorporado asegura pulsos de fuente de luz constantes, permitiendo que el dispositivo mantenga una deriva de punto cero extremadamente baja en cuerpos de agua de campo complejos. En comparación con los métodos químicos tradicionales, este método de medición física óptica no consume reactivos, reduciendo significativamente la carga de trabajo de mantenimiento posterior en sitios de ingeniería.

2. Material de Acero Inoxidable 316 de Grado Industrial y Protección

Abordando los puntos críticos comunes de corrosión e incrustación en aplicaciones en línea, NiuBoL selecciona acero inoxidable 316 de alto grado como material de la carcasa del sensor. Este material no solo es robusto y duradero, sino que también tiene una excelente resistencia a la corrosión en agua de mar o cuerpos de agua contaminados. Combinado con tecnología de sellado impermeable IP68, el sensor puede soportar presión submarina de 20 metros, asegurando operación a largo plazo en varios embalses profundos o estaciones de monitoreo marino.

3. Optimización de Algoritmo Preciso y Compensación de Temperatura

Las fluctuaciones de la temperatura ambiental del cuerpo de agua afectan directamente la respuesta de los componentes ópticos y la actividad de las moléculas en el agua. Los sensores NiuBoL están equipados con sensores de temperatura de alta precisión y algoritmos de compensación dinámica inteligente, que pueden eliminar automáticamente la deriva de temperatura dentro del rango de 0～50°C. Ya sea en verano caluroso o invierno frío, los valores de clorofila de salida mantienen consistencia y precisión de grado industrial.

4. Capacidad Anti-interferencia Robusta

El sensor adopta tecnología de filtro de banda estrecha y control automático de ganancia de intensidad de luz, que puede bloquear efectivamente interferencias de luz natural externa (como luz solar directa fuerte) y sustancias fluorescentes no objetivo en el agua. La optimización de la ruta de luz de fibra óptica asegura una resolución y velocidad de respuesta extremadamente altas incluso en ambientes de baja concentración (por debajo de 1 ug/L).

Especificaciones Técnicas del Sensor de Clorofila en Línea NBL-WQ-CHLO-408-S

Escenarios de Aplicación Típicos

• Monitoreo de Fuentes de Agua Potable: Desplegado en embalses y tomas de agua potable para monitorear en tiempo real la concentración de algas y proporcionar datos de primera mano para la alerta temprana de floraciones algales.

• Estudio Ecológico de Ríos y Lagos: Monitoreo en línea a largo plazo de niveles de eutrofización del agua para ayudar a los departamentos de protección ambiental a evaluar la efectividad de la gestión de cuencas y el equilibrio ecológico.

• Acuicultura Inteligente: Monitorear densidad de fitoplancton en estanques o sistemas de cultivo industrial para ayudar a los piscicultores a ajustar con precisión cantidades de alimentación y frecuencia de recambio de agua.

• Estudio Marino y Estuarino: Gracias al cuerpo de acero inoxidable 316, puede usarse para investigación de productividad primaria y monitoreo de marea roja en aguas costeras.

Instrucciones de Cableado y Guía de Instalación

1. Conexión Eléctrica Simple

El sensor utiliza un cable blindado de par trenzado de cuatro núcleos (o cinco núcleos, según configuración). Al conectarse al sistema, consulte la secuencia de cables siguiente y asegúrese de que todos los puntos de cableado hayan sido completamente impermeabilizados y aislados:

• Cable rojo: Positivo de alimentación (12V～24VCC)

• Cable negro: Tierra de alimentación (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

• Cable amarillo: Salida de corriente 4-20mA (si no se usa, aislar y dejar flotante)

2. Requisitos de Instalación Física

• Distancia de Separación: Al instalar el sensor, mantenga más de 3 cm desde el lado hasta la pared de la piscina o pared de la tubería, y reserve más de 10 cm de espacio en el fondo para evitar que la luz reflejada por la pared afecte la ruta óptica.

• Profundidad de Sumersión: Asegúrese de que la ventana óptica en la parte frontal del sensor esté completamente sumergida por debajo de la superficie del agua y evite áreas con manchas de aceite densas o burbujas en la superficie.

Preguntas Frecuentes

Q1. ¿Qué principio de medición utiliza el sensor de clorofila NiuBoL?

R: El sensor adopta el método de fluorescencia. Emite luz de excitación de longitud de onda específica para irradiar clorofila a en el cuerpo de agua y mide la fluorescencia devuelta de longitud de onda específica. Este método es más rápido que la espectrofotometría y admite medición in situ en tiempo real.

Q2. ¿Por qué el sensor necesita una carcasa de acero inoxidable 316?

R: Los entornos de calidad del agua en línea suelen ser corrosivos. El acero inoxidable 316 puede resistir la corrosión de aguas residuales industriales, aguas superficiales e incluso algunos entornos salinos, asegurando que el sensor tenga una vida útil de varios años en condiciones de trabajo adversas.

Q3. ¿Admite el sensor conexión directa a PLC o software de configuración?

R: Totalmente admitido. El sensor viene estándar con interfaz RS-485 de grado industrial y protocolo Modbus/RTU, y puede ser leído directamente por PLC, DCS o unidades terminales remotas (RTU) principales del mercado sin transmisores adicionales.

Q4. ¿Necesita el sensor calibración diaria después de la instalación?

R: No. Gracias a la estructura óptica estable, los sensores NiuBoL tienen una excelente estabilidad a largo plazo. Por lo general, las verificaciones de calibración se realizan cada 3 a 6 meses según las condiciones del sitio.

Q5. ¿Cuáles podrían ser las razones de las fluctuaciones de lectura o valores extremadamente altos?

R: Generalmente hay dos razones: primero, objetos extraños (como algas, escombros o burbujas) están adheridos a la ventana óptica del sensor, necesitando limpieza; segundo, mala conexión del cable o interferencia electromagnética, verifique la puesta a tierra de la capa de blindaje.

Q6. ¿Cómo limpiar el sensor en el sitio?

R: Enjuague la superficie del sensor con agua del grifo. Para suciedad resistente, limpie con un paño suave húmedo y detergente suave. Tenga cuidado de proteger la ventana óptica frontal para evitar rayaduras.

Q7. ¿Se puede usar el sensor a profundidades de agua superiores a 20 metros?

R: El diseño de resistencia a presión estándar de este modelo es de 20 metros bajo el agua. Si su proyecto requiere monitoreo submarino más profundo, comuníquese con ingenieros de NiuBoL para soluciones personalizadas de versión de alta presión.

Q8. Si no uso la salida de corriente 4-20mA, ¿cómo debo manejar el cable amarillo?

R: Si no se usa la salida de corriente, aísle y envuelva el cable amarillo y déjelo flotante. No conecte el cable amarillo a la fuente de alimentación o tierra para evitar dañar el circuito interno.

El NiuBoL NBL-WQ-CHLO-408-S no es solo un sensor, es la piedra angular para que los integradores de sistemas construyan estaciones de monitoreo de calidad del agua confiables. En un entorno regulatorio ambiental cada vez más estricto, elegir un sensor de clorofila de alta precisión, grado industrial y fácil de integrar puede reducir significativamente los costos de operación y mantenimiento del proyecto y mejorar la credibilidad de los datos.

¿Está buscando un front-end de detección confiable para su próximo proyecto de monitoreo de calidad del agua?

Consejo de Experto de la Industria: El éxito del monitoreo de calidad del agua reside en la continuidad de los datos. NiuBoL proporciona a los clientes globales soporte de enlace de datos desde sensores hasta la nube.

Póngase en contacto con NiuBoL para obtener manuales de registros Modbus detallados, casos de integración y cotizaciones de compra al por mayor adaptadas a sus necesidades de ingeniería específicas. Protejamos juntos cada gota de agua clara con el poder de la digitalización.

Hoja de Datos del Sensor de Clorofila en Línea NBL-WQ-CHLO-408-S
