Sensor ORP en línea NBL-WQ-ORP-4 | Electrodo ORP de grado industrial | Monitoreo ORP en línea de alta estabilidad

El sensor en línea ORP (potencial de óxido-reducción) NiuBoL NBL-WQ-ORP adopta un diseño de electrodo ORP de alta estabilidad patentado y circuito de amplificación diferencial dual de alta impedancia. Especialmente desarrollado para el control de procesos industriales, monitoreo de calidad de agua ambiental y procesos de reacción química, proporciona soluciones de medición ORP en tiempo real estables a largo plazo y altamente resistentes a interferencias para ayudar a los integradores de sistemas y contratistas de ingeniería a lograr un monitoreo confiable del potencial de óxido-reducción.

Control estable del potencial de óxido-reducción para garantizar la seguridad de procesos industriales y la eficiencia del tratamiento de agua

En tratamiento de aguas residuales, síntesis química, neutralización ácido-base y sistemas de agua de circulación industrial, las fluctuaciones del valor ORP a menudo conducen a pérdida de control de reacciones, baja eficiencia de tratamiento o riesgos de corrosión de equipos. El sensor en línea ORP NiuBoL NBL-WQ-ORP resuelve efectivamente problemas de electrodos tradicionales como vida útil corta, deriva fácil, débil capacidad anti-interferencia e integración compleja a través de un sistema de electrodo de referencia patentado y diseño de grado industrial, asegurando operación de alta precisión a largo plazo.

Tres ventajas principales

• Vida útil ultralarga y alta estabilidad: Electrodo ORP patentado con solución de referencia filtrándose lentamente bajo presión de 1 bar. La filtración positiva dura más de 20 meses, prolongando significativamente la vida útil del electrodo.

• Fuerte anti-interferencia y respuesta rápida: Amplificador diferencial dual de alta impedancia, tiempo de respuesta T90 < 30 s, fuerte capacidad anti-interferencia y salida estable.

• Integración fácil con protocolos industriales: Soporte nativo de RS-485 (protocolo Modbus RTU) y salida 4-20mA, fácil acceso a sistemas PLC, DCS, SCADA e IoT.

Resumen del sensor en línea ORP NBL-WQ-ORP

El sensor en línea ORP NiuBoL NBL-WQ-ORP es un dispositivo universal de monitoreo de potencial de óxido-reducción desarrollado por NiuBoL para sitios industriales. Adopta el principio de medición por electrodo de platino y es adecuado para monitoreo en línea de calidad de agua ambiental, soluciones ácido-base-sal y varios procesos de reacción química.

El producto ofrece dos versiones de material: NBL-WQ-ORP-4A (POM+ABS) y NBL-WQ-ORP-4S (POM+316L), cumpliendo con requisitos de diferentes entornos corrosivos. El alto grado de protección IP68 combinado con el método de instalación de rosca de tubería 3/4 NPT lo hace adecuado tanto para instalación sumergida como integración en tubería/tanque. El diseño de circuito de alta estabilidad incorporado asegura soporte de datos ORP confiable y continuo en entornos industriales complejos.

Ventajas clave del sensor en línea ORP NBL-WQ-ORP

1. Sistema de electrodo patentado
       Adopta un electrodo ORP patentado. La solución de referencia interna se filtra extremadamente lentamente a través del puente salino microporoso bajo presión de al menos 100 kPa. El tiempo de filtración positiva excede 20 meses, mejorando considerablemente la estabilidad del sistema de referencia y haciendo que la vida útil del electrodo sea mucho más larga que la de electrodos industriales ordinarios.

2. Diseño anti-interferencia del circuito
       El amplificador diferencial dual de alta impedancia incorporado suprime efectivamente interferencias electromagnéticas en sitios industriales. La transmisión de señal es estable con respuesta rápida (T90 < 30 s), especialmente adecuada para ocasiones industriales con variadores de frecuencia o ambientes electromagnéticos fuertes.

3. Protección robusta y selección de materiales

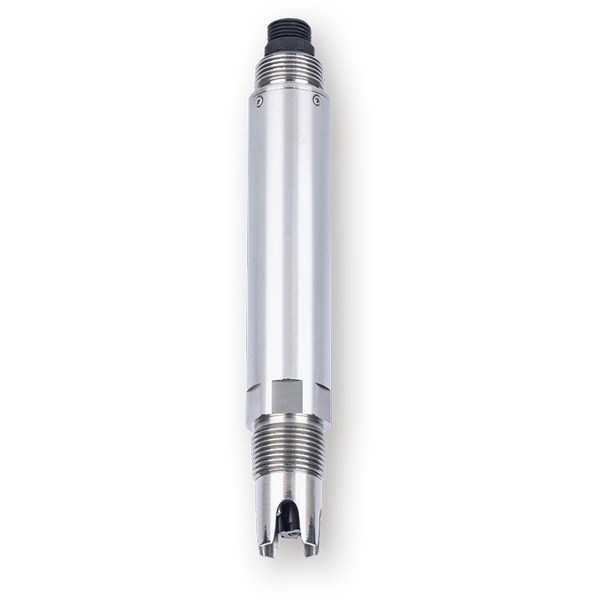

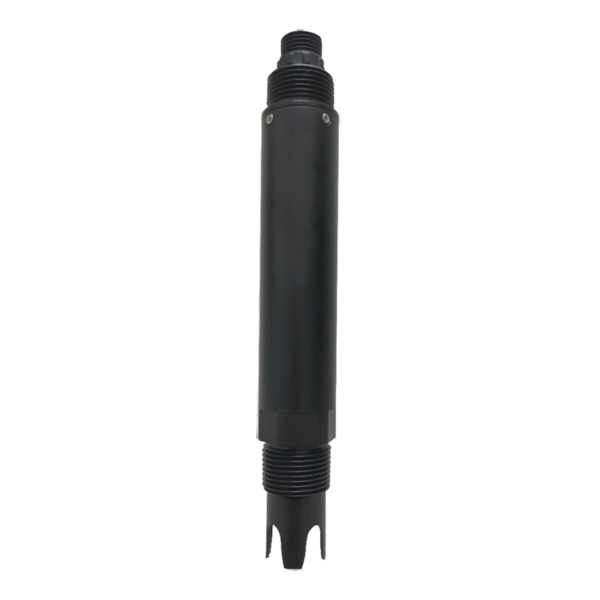

       El grado de protección IP68 permite inmersión a largo plazo. Dos materiales de carcasa disponibles: tipo 4A utiliza POM+ABS (económico y práctico); tipo 4S utiliza POM+316L acero inoxidable (adecuado para medios más corrosivos). El conector impermeable M16-5 pines asegura conexión eléctrica confiable.

4. Instalación e integración convenientes
       Roscado de tubería estándar 3/4 NPT para fácil instalación. El protocolo abierto Modbus RTU permite a los integradores de sistemas conectarse rápidamente a varias plataformas de control, acortando significativamente el ciclo de implementación del proyecto.

5. Mantenimiento amigable
       Admite calibración de un punto con operación simple. Se proporcionan métodos detallados de preparación de solución estándar y pautas de mantenimiento del electrodo para reducir la dificultad de operación en el sitio.

Especificaciones técnicas del sensor en línea ORP NBL-WQ-ORP-4

Aplicaciones

• Tratamiento de aguas residuales y monitoreo ambiental: Monitoreo en tiempo real de valores ORP en tanques de aireación, tanques anaeróbicos y efluentes para optimizar procesos de tratamiento bioquímico.

• Control de procesos químicos y farmacéuticos: Utilizado para monitoreo de procesos de reacción de óxido-reducción para asegurar condiciones de reacción estables y mejorar rendimiento y seguridad del producto.

• Sistemas de agua de enfriamiento en circulación industrial: Monitorear potencial de óxido-reducción del agua de enfriamiento para prevenir corrosión e incrustaciones, guiando control de dosificado químico.

• Galvanoplastia y tratamiento de superficies: Controlar precisamente valor ORP de solución de galvanoplastia para asegurar calidad de recubrimiento estable.

• Neutralización ácido-base y tratamiento de desechos líquidos: Como parámetro indicador de óxido-reducción para asistir sistemas de dosificado automático en control preciso.

Cableado e instalación

Notas de instalación: El sensor no debe instalarse boca abajo ni horizontalmente. Debe instalarse con una inclinación de al menos 15° para asegurar la filtración normal de la solución de referencia.

Conexión eléctrica (cable blindado 5 conductores):

• Cable rojo → Alimentación positiva (12～24VCC)

• Cable negro → Tierra (GND)

• Cable azul → 485A

• Cable blanco → 485B

• Cable amarillo → Salida de corriente (opcional 4-20mA)

Preguntas frecuentes

Q1. ¿Cuántos modelos tiene la serie NBL-WQ-ORP? ¿Cuál es la diferencia?

Dividido en 4A (POM+ABS) y 4S (POM+316L). El material de acero inoxidable tipo 4S es más adecuado para medios altamente corrosivos.

Q2. ¿Qué métodos de salida admite el sensor?

Admite RS-485 (protocolo Modbus RTU) y salida de corriente 4-20mA, conveniente para acceso a diferentes sistemas de control.

Q3. ¿Cuál es la vida útil del electrodo ORP?

Adopta un sistema de referencia patentado con filtración positiva durando más de 20 meses. La vida útil real es mucho más larga que la de electrodos industriales ordinarios, dependiendo de las condiciones del medio.

Q4. ¿Cómo realizar la calibración en el sitio?

Adopta el método de calibración de un punto. Colocar el sensor en solución estándar de 86mV, 256mV o -40mV y calibrar a través de computadora host o controlador después de estabilización.

Q5. ¿Cuáles son los requisitos de ángulo de instalación?

Debe instalarse en un ángulo mayor a 15°. No debe instalarse boca abajo ni horizontalmente para asegurar funcionamiento normal de la solución de referencia.

Q6. ¿Cómo mantener el electrodo diariamente?

Enjuagar con agua destilada y secar después de la medición. Remojar en solución de cloruro de potasio 3mol/L cuando no se use. Evitar colocación a largo plazo en agua destilada o soluciones proteicas.

Q7. ¿Puede usarse en agua de mar o ambientes de alta salinidad?

La protección IP68 permite inmersión a largo plazo. Para agua de mar y otros ambientes de alta salinidad, se recomienda tipo 4S y debe reforzarse la impermeabilidad de conectores.

Q8. ¿Cuál es el período de garantía del producto?

Garantía de un año desde la fecha de venta. Las fallas causadas por uso inadecuado o daño humano no están cubiertas.

Resumen

El sensor en línea ORP NiuBoL NBL-WQ-ORP-4 proporciona una herramienta de monitoreo ORP altamente confiable para varios proyectos de tratamiento de agua, químicos y protección ambiental con su electrodo estable patentado, circuito anti-interferencia fuerte y diseño de protección de grado industrial. No solo ayuda a los equipos de ingeniería a controlar con precisión procesos de óxido-reducción, sino que también reduce efectivamente costos de mantenimiento y mejora la eficiencia de operación general del sistema.

¿Necesita guía de selección, tabla de direcciones de protocolo Modbus, video de preparación de solución estándar o casos de referencia de proyecto? No dude en contactar al equipo de soporte técnico de NiuBoL. Le proporcionaremos soluciones profesionales y completas de monitoreo de calidad de agua industrial.

Hoja de datos del sensor en línea ORP (potencial de óxido-reducción) NBL-WQ-ORP-4

NBL-WQ-ORP-4A Online Oxidation-Reduction Potential ORP Sensor.pdf

NBL-WQ-ORP-4S Online Oxidation-Reduction Potential ORP Sensor.pdf
