Sensor de iones calcio en línea NBL-WQ-GA-4 | Electrodo selectivo de iones calcio de membrana PVC | Monitoreo de iones calcio

El sensor en línea de iones de calcio NiuBoL NBL-WQ-GA-4 utiliza un electrodo selectivo de iones de calcio de membrana de PVC patentado con compensación automática de temperatura. Está especialmente diseñado para agua de circulación industrial, tratamiento de agua de calderas, monitoreo ambiental y control de procesos, proporcionando soluciones de medición en línea en tiempo real de iones de calcio de alta estabilidad, alta precisión y bajo mantenimiento para ayudar a los integradores de sistemas y contratistas de ingeniería a controlar con precisión la dureza del agua y los riesgos de incrustaciones.

Monitoreo preciso de la concentración de iones de calcio en agua para prevenir efectivamente riesgos de incrustaciones y problemas de dureza del agua

En los procesos de agua de enfriamiento en circulación industrial, agua de alimentación de calderas y tratamiento de agua municipal, la concentración no controlada de iones de calcio a menudo conduce a incrustaciones en equipos, obstrucción de tuberías, reducción de eficiencia térmica y aumento de costos de mantenimiento. El sensor en línea separado de iones de calcio NiuBoL NBL-WQ-GA-4 resuelve efectivamente problemas de electrodos tradicionales como deriva rápida, vida útil corta e integración compleja a través de un sistema de electrodo estable patentado y diseño de grado industrial, proporcionando soporte de datos confiable para operación continua a largo plazo.

Tres ventajas principales

• Electrodo patentado estabilidad ultra alta: La solución de referencia interna se filtra lentamente bajo presión de 1 bar, sistema de referencia altamente estable, vida útil del electrodo significativamente prolongada.

• Compensación automática de alta precisión: Compensación automática de temperatura Pt1000, método de calibración de dos puntos, asegurando resultados de medición precisos y confiables.

• Protocolo industrial e integración fácil: Admite RS-485 (protocolo Modbus RTU) y salida 4-20mA opcional, acceso rápido a sistemas PLC, DCS, SCADA e IoT.

Resumen del sensor en línea de iones de calcio NBL-WQ-GA-4

El sensor en línea de iones de calcio NiuBoL NBL-WQ-GA-4 es un dispositivo profesional de monitoreo por electrodo selectivo de iones de membrana de PVC lanzado por NiuBoL, especialmente utilizado para la detección en línea rápida y precisa del contenido de iones de calcio en el agua.

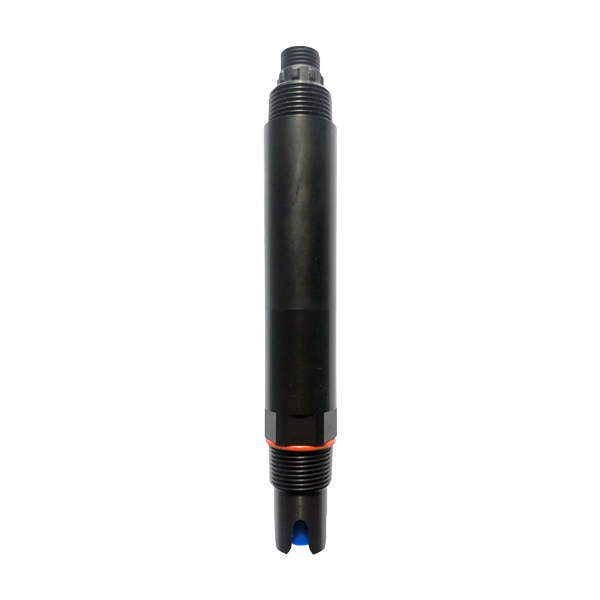

El producto se divide en dos versiones: NBL-WQ-GA-4A (tipo económico POM+ABS) y NBL-WQ-GA-4S (tipo resistente a la corrosión POM+316L), adaptándose a diferentes entornos de medios. El grado de protección IP68 combinado con la interfaz de instalación 3/4 NPT lo hace adecuado para instalación sumergida, en tubería y en tanque. La función de compensación automática de temperatura incorporada elimina efectivamente la influencia de las fluctuaciones de temperatura en la precisión de medición, cumpliendo con los requisitos estrictos de estabilidad y continuidad de datos en sitios industriales.

Ventajas clave del sensor en línea de iones de calcio NBL-WQ-GA-4

1. Electrodo selectivo de iones de calcio patentado
       Adopta un electrodo de iones de calcio patentado. La solución de referencia interna se filtra extremadamente lentamente a través del puente salino microporoso bajo presión ≥100 kPa, formando un sistema de referencia estable. La vida útil del electrodo es mucho más larga que la de los electrodos industriales ordinarios, reduciendo considerablemente la frecuencia de reemplazo y los costos de operación y mantenimiento a largo plazo.

2. Rendimiento de medición de alta precisión
       Ofrece dos opciones de rango: 0～100 mg/L y 0～1000 mg/L. Resolución 0.01 mg/L (rango bajo), precisión ±10% de la lectura o ±1 mg/L, precisión de temperatura ±0.5℃, tiempo de respuesta T90 < 60 s, cumpliendo con los requisitos de precisión de la mayoría de los proyectos de tratamiento de agua.

3. Protección robusta y adaptación de material

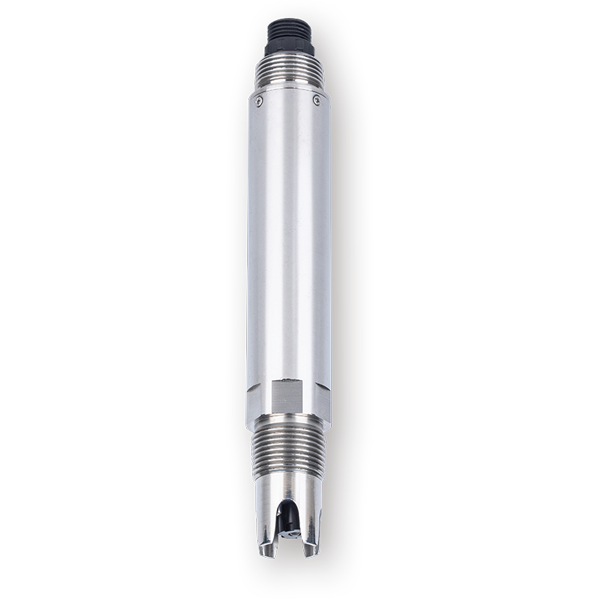

       El grado de protección IP68 permite uso sumergido a largo plazo. El tipo 4A es adecuado para entornos convencionales, el tipo 4S adopta una carcasa de acero inoxidable 316L, más adecuada para medios corrosivos. El producto ha sido sometido a pruebas de envejecimiento y estabilidad de 72 horas antes de la entrega para garantizar alta confiabilidad.

4. Instalación e integración del sistema amigable
       Diseño estándar con rosca de tubería 3/4 NPT para fácil instalación. El protocolo abierto Modbus RTU facilita el acceso rápido a varios sistemas de control industrial, acortando significativamente el ciclo de integración del proyecto y reduciendo la dificultad de implementación de ingeniería.

5. Mantenimiento simple y económico
       Admite calibración de dos puntos (cero + pendiente) con soluciones de calibración estándar correspondientes. Se proporcionan pautas claras de activación, limpieza y mantenimiento del electrodo. El mantenimiento diario es simple y adecuado para equipos de operación en el sitio.

Especificaciones técnicas del sensor en línea de iones de calcio NBL-WQ-GA-4

Aplicaciones

• Sistemas de agua de enfriamiento en circulación industrial: Monitoreo en tiempo real de la concentración de iones de calcio para guiar el dosificado de antiincrustantes y prevenir incrustaciones en intercambiadores de calor.

• Agua de alimentación de calderas y tratamiento de agua: Controlar la dureza cálcica del agua de entrada para reducir el riesgo de incrustaciones en la caldera y garantizar operación segura y eficiente del equipo.

• Tratamiento de aguas residuales municipales y reutilización: Monitorear niveles de iones de calcio en agua recuperada para optimizar procesos de tratamiento posteriores.

• Monitoreo de calidad de agua ambiental: Utilizado para monitoreo de fondo de iones de calcio en ríos, lagos y aguas subterráneas para apoyar la evaluación del ambiente acuático.

• Riego agrícola y cultivo en invernadero: Controlar el contenido de iones de calcio en soluciones nutritivas o agua de riego para prevenir trastornos fisiológicos y mejorar la calidad del cultivo.

Cableado e instalación

Notas de instalación: El sensor no debe instalarse boca abajo ni horizontalmente. Debe instalarse con una inclinación de al menos 15° para asegurar la filtración normal de la solución de referencia y el funcionamiento estable del electrodo.

Conexión eléctrica (cable blindado trenzado 5 conductores):

• Cable rojo → Alimentación positiva (12～24VCC)

• Cable negro → Tierra (GND)

• Cable azul → 485A

• Cable verde → 485B

• Cable amarillo → Salida de corriente (opcional, puede dejarse flotante si no se usa)

Preguntas frecuentes

Q1. ¿Cuáles son los dos modelos de NBL-WQ-GA-4? ¿Cómo elegir?

Dividido en tipo 4A (POM+ABS) y tipo 4S (POM+316L). Se recomienda el tipo 4A para calidad de agua convencional, el tipo 4S se recomienda para medios más corrosivos.

Q2. ¿Qué métodos de salida admite el sensor?

Protocolo RS-485 Modbus RTU estándar, admite salida de corriente 4-20mA opcional, compatible con sistemas de control industrial e IoT principales.

Q3. ¿Cómo se garantiza la vida útil del electrodo de iones de calcio?

El diseño patentado de filtración lenta de solución de referencia hace que el sistema de referencia sea estable. La vida útil del electrodo es significativamente mejor que la de los electrodos industriales ordinarios, dependiendo de las condiciones del medio y el mantenimiento.

Q4. ¿Cuál es el método de calibración y recomendación de frecuencia?

Adopta calibración de dos puntos (cero + pendiente). Calibrado de fábrica. No es necesario calibrar con frecuencia cuando la calidad del agua es estable. Se recomienda verificación regular cuando haya cambios grandes.

Q5. ¿Cuáles son los requisitos de ángulo de instalación?

Debe instalarse en un ángulo mayor a 15°. No debe instalarse boca abajo ni horizontalmente. Esta es una condición necesaria para asegurar el funcionamiento normal del sistema de referencia.

Q6. ¿Cómo activar un nuevo electrodo y realizar mantenimiento diario?

El nuevo electrodo debe remojarse en agua del grifo durante 24 horas para activación; limpiar con agua desionizada diariamente; almacenar seco y con tapa protectora cuando no se use por mucho tiempo.

Q7. ¿Cuál es el rango de pH y temperatura de funcionamiento del sensor?

Temperatura de funcionamiento recomendada 0～40℃, pH 4～10. Se obtiene el mejor rendimiento de medición dentro de este rango.

Q8. ¿Cuál es la política de garantía del producto?

Garantía de un año para la máquina completa desde la fecha de venta. El electrodo, como consumible, tiene garantía de seis meses. Los daños causados por uso inadecuado no están cubiertos.

Resumen

El sensor en línea de iones de calcio NiuBoL NBL-WQ-GA-4 proporciona una herramienta de monitoreo en línea profesional y confiable para tratamiento de agua industrial, sistemas de calderas e ingeniería ambiental con su electrodo de alta estabilidad patentado, compensación de temperatura precisa, diseño de protección IP68 y protocolo Modbus abierto. Ayuda a los equipos de ingeniería a prevenir efectivamente riesgos de incrustaciones, optimizar procesos de tratamiento de agua y reducir costos generales de operación y mantenimiento.

¿Necesita asesoramiento de selección de sensor de iones de calcio, tabla de direcciones de registro Modbus, guía de operación de calibración o casos de aplicación de proyecto típicos? No dude en contactar al equipo de soporte técnico de NiuBoL. Le proporcionaremos soluciones integrales y profesionales para el monitoreo iónico de la calidad del agua.
