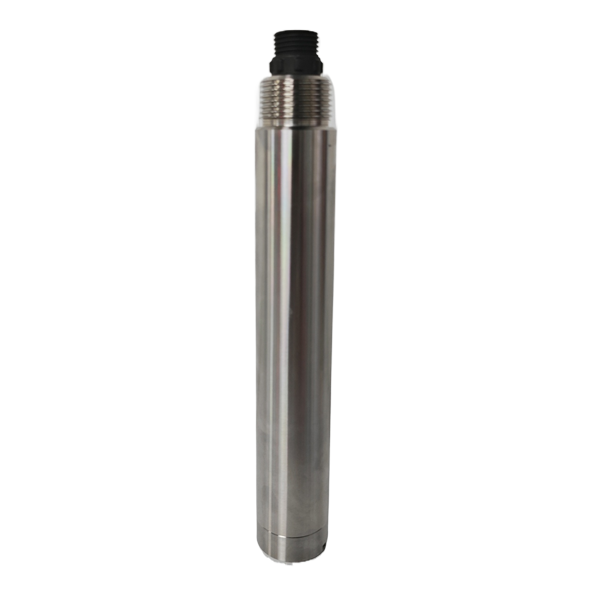

Sensor de calidad del agua BOD en línea por fluorescencia UV NBL-WQ-BOD-4S Sonda de calidad del agua autolimpiante por fluorescencia UV

En tiempo real, preciso, cero reactivos: Sensor BOD digital en línea NBL-WQ-BOD-4S de NiuBoL

En el tratamiento moderno de aguas residuales industriales y la vigilancia ambiental de aguas superficiales, el método tradicional de análisis de la demanda bioquímica de oxígeno a cinco días (DBO₅) se ha vuelto difícil de satisfacer las necesidades de control automatizado de los sistemas inteligentes de agua actuales debido a su largo tiempo de ciclo, operación engorrosa e incapacidad para proporcionar datos en tiempo real.

NiuBoL se centra profundamente en los puntos débiles de la industria y lanza el sensor BOD digital en línea NBL-WQ-BOD-4S. Este producto se basa en la tecnología de excitación de fluorescencia ultravioleta a 275 nm y es compensado por algoritmos digitales, despidiéndose completamente de la contaminación secundaria y el mantenimiento frecuente de los métodos químicos tradicionales.

Monitoreo en tiempo real, retroalimentación instantánea: el tiempo de respuesta T90 es inferior a 30 segundos, proporcionando un soporte de datos confiable para el control en bucle cerrado del proceso.

Cero reactivos y bajo costo: no es necesario comprar ni reemplazar agentes químicos, los costos operativos a largo plazo son casi nulos.

Integración fácil de grado industrial: protocolo RS485 Modbus estándar, se conecta sin problemas con diversos PLC, DCS y pasarelas IoT.

Resumen del producto: Sensor BOD en línea para calidad del agua NBL-WQ-BOD-4S

El NBL-WQ-BOD-4S de NiuBoL es un analizador en línea de alta rendimiento especialmente diseñado para monitorear la concentración de contaminantes orgánicos en condiciones de trabajo complejas. Utiliza inteligentemente las propiedades de absorción característica y excitación de fluorescencia de las sustancias orgánicas bajo luz ultravioleta, convirtiendo el contenido de materia orgánica disuelta en agua en una salida precisa de señal eléctrica.

El sensor no solo integra la medición de DBO, sino que también incorpora una compensación de temperatura de alta precisión para garantizar la estabilidad de la medición en diferentes entornos de temperatura del agua. Para los contratistas de ingeniería, su diseño de microconsumo y su robusta carcasa de acero inoxidable 316L lo convierten en el componente preferido en entornos hostiles como estaciones no vigiladas en campo y tanques de aireación de plantas de tratamiento de aguas residuales.

Ventajas técnicas

1. Principio físico óptico, verde y sin contaminación
A diferencia del método con dicromato de potasio o el método DBO₅, el NBL-WQ-BOD-4S de NiuBoL no depende de reacciones químicas. Excita la fluorescencia con luz ultravioleta a 275 nm y detecta directamente las propiedades físicas de la materia orgánica. Este método de medición no destructivo no solo garantiza la inmediatez del monitoreo, sino que también evita daños secundarios al medio ambiente por parte de reactivos químicos.

2. Material excelente y nivel de protección alto
El cuerpo del sensor está fabricado en acero inoxidable 316L, con una resistencia a la corrosión extremadamente fuerte, capaz de soportar inmersión prolongada en aguas residuales urbanas y algunas aguas residuales industriales ácido-base. Todo el equipo alcanza el nivel de impermeabilidad IP68 y puede funcionar de manera estable durante mucho tiempo hasta 2 metros de profundidad de agua, sin temor a la humedad ni a riesgos de inundación.

3. Tecnología avanzada de autolimpieza y sellado dinámico
Ante el problema industrial del ensuciamiento biológico y la adhesión de impurezas, el NBL-WQ-BOD-4S puede equiparse opcionalmente con un cepillo eléctrico de autolimpieza de alta eficiencia, combinado con un dispositivo de sellado dinámico de larga vida útil (ciclo de mantenimiento en fábrica de hasta 18 meses). Esto reduce significativamente la frecuencia de mantenimiento manual en sitio y garantiza la transparencia de la ventana óptica y la continuidad de los datos.

4. Arquitectura digital anti-interferencias
Adoptando un procesamiento de señal completamente digital, la interfaz RS-485 coopera con el protocolo estándar Modbus/RTU, otorgándole una capacidad anti-interferencias electromagnéticas extremadamente fuerte. Soporta la transmisión de señal a cientos de metros sin pérdida de precisión, facilitando enormemente a los integradores de sistemas realizar redes a gran escala.

Especificaciones técnicas del sensor BOD en línea NBL-WQ-BOD-4S para calidad del agua

Escenarios de aplicación del sensor BOD en línea NBL-WQ-BOD-4S para calidad del agua

Plantas de tratamiento de aguas residuales municipales: Utilizado para el monitoreo de la carga de DBO en la entrada y salida, ajuste en tiempo real del volumen de aireación y optimización del consumo de energía.

Monitoreo de aguas superficiales de ríos y lagos: Como unidad central del sistema de alerta temprana de calidad del agua en proyectos de “río inteligente”, monitoreo de eventos de contaminación orgánica repentinos.

Calidad del agua de procesos industriales: Monitoreo en tiempo real del agua de circulación y aguas de descarga en industrias papeleras, de impresión y teñido, procesamiento de alimentos, etc.

Tratamiento descentralizado de aguas residuales rurales: Con características de bajo mantenimiento, es adecuado para estaciones de monitoreo automatizadas sin personal en áreas remotas.

Guía de cableado e instalación del sensor BOD en línea NBL-WQ-BOD-4S

1. Instrucciones rápidas de cableado

El sensor NiuBoL utiliza un cable impermeable estándar de 5 núcleos con una lógica de cableado rigurosa y clara:

• Cable rojo: Polo positivo de alimentación (12-24 VDC)

• Cable negro: Masa de alimentación (GND)

• Cable azul: RS485-A

• Cable blanco: RS485-B

Nota: Antes de energizar, confirme la secuencia de cables y asegúrese de que todos los puntos de conexión hayan sido tratados con impermeabilización de grado industrial para evitar que el fenómeno capilar cause humedad dentro del sensor.

2. Sugerencias de instalación

• Profundidad de instalación: Se recomienda sumergir al menos 30 cm bajo el agua, y la profundidad máxima no debe exceder 2 metros, para evitar objetos flotantes en la superficie y garantizar la seguridad de la presión.

• Dirección del flujo de agua: La ventana de medición debe orientarse en la dirección del flujo de agua, y la posición de instalación debe evitar las zonas de acumulación de burbujas para reducir la interferencia de las burbujas en el camino óptico.

Preguntas frecuentes (FAQ)

Q1. ¿Cuál es la correlación entre los datos medidos por el NBL-WQ-BOD-4S y la DBO₅ tradicional?

Dado que la intensidad de fluorescencia de la materia orgánica tiene una alta correlación con la DBO₅, el sensor ha sido modelado con un gran número de soluciones de muestras estándar en fábrica. En condiciones de trabajo específicas, los usuarios pueden optimizar aún más el coeficiente de correlación mediante calibración en dos puntos en sitio.

Q2. ¿Con qué frecuencia necesita calibrarse el sensor?

Esto depende del entorno de aplicación. En cuerpos de agua relativamente limpios, normalmente se requiere calibración cada 3-6 meses; en la entrada de plantas de tratamiento de aguas residuales, se recomienda verificar una vez al mes.

Q3. ¿Puede este sensor medir la calidad del agua con alta salinidad (como agua de mar)?

Sí. La carcasa del sensor está fabricada en acero inoxidable 316L, que tiene buena resistencia al spray salino. Sin embargo, para un uso prolongado en agua de mar, es necesario reforzar la limpieza de las adherencias biológicas en la ventana.

Q4. ¿Por qué se requiere solución de triptófano para la calibración?

El triptófano es una sustancia de calibración estándar reconocida internacionalmente para el análisis de calidad del agua por fluorescencia, y sus características de fluorescencia excitada son altamente consistentes con la materia orgánica disuelta.

Q5. ¿Puede el sensor funcionar normalmente en entornos de baja temperatura?

El rango de trabajo del NBL-WQ-BOD-4S es de 0-45℃. Siempre que el cuerpo de agua no se congele, el sensor puede medir normalmente. Su sensor de temperatura integrado realizará automáticamente la compensación de datos.

Q6. Si el valor medido muestra fluctuaciones continuas, ¿cuál puede ser la razón?

Generalmente es causado por burbujas cerca de la ventana de medición o por grandes partículas en suspensión que la bloquean. Verifique si el cepillo de autolimpieza está funcionando normalmente y asegúrese de que la posición de instalación tenga un flujo de agua estable.

Q7. ¿Se pueden leer los datos directamente sin un PLC?

Sí. Dado que genera señales Modbus estándar, puede utilizar un convertidor RS485 a USB junto con el software de computadora anfitriona proporcionado por NiuBoL para leer los datos directamente en la computadora.

Q8. ¿Es necesario devolver el dispositivo de sellado dinámico a fábrica para reemplazo cada 18 meses?

18 meses es el ciclo recomendado para garantizar la seguridad bajo alta presión de agua y en entornos de limpieza mecánica continua. Si el entorno de aplicación tiene presión extremadamente baja y baja frecuencia de limpieza, se puede extender adecuadamente, pero el mantenimiento regular en fábrica puede mejorar significativamente la vida útil general del sensor.

Resumen y soporte de ingeniería

El sensor BOD en línea NBL-WQ-BOD-4S de NiuBoL es una herramienta profesional nacida para enfrentar los desafíos complejos de la calidad del agua. Su concepto de diseño digital y sin reactivos satisface precisamente los requisitos centrales de “alta confiabilidad, cero mantenimiento y fácil integración” para los equipos de monitoreo de calidad del agua en la era de la Industria 4.0.

¿Está buscando componentes de mayor relación costo-beneficio para soluciones de monitoreo en tiempo real en proyectos de tratamiento de aguas residuales?

Nuestro equipo de ingenieros técnicos puede proporcionarle documentos detallados de descripción de registros y orientación de integración e instalación. Contáctenos inmediatamente para obtener la cotización más reciente de los sensores NiuBoL y el manual técnico completo.
