Sensor de DBO en línea NBL-BOD-406 para industria, plantas de tratamiento de aguas residuales, ríos y lagos

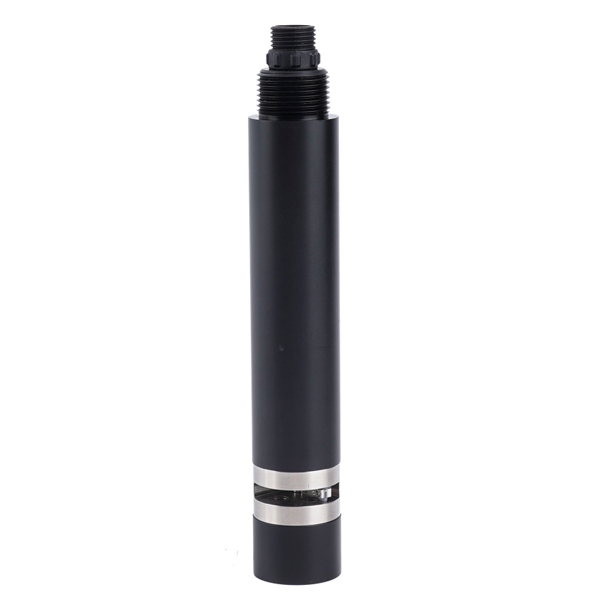

NBL-BOD-406 Sensor BOD en línea para monitoreo de calidad del agua

En los proyectos de monitoreo en línea de la calidad del agua, la medición tradicional de DBO se basa en métodos de incubación en laboratorio, que tienen ciclos largos, mantenimiento frecuente y son fácilmente interferidos por la turbidez y las partículas en suspensión, lo que resulta en un retraso de los datos y una estabilidad insuficiente del sistema. El sensor BOD en línea NiuBoL NBL-BOD-406 adopta el método de fluorescencia de doble longitud de onda para una medición por inmersión directa. Sin reactivos, puede generar en tiempo real y de forma continua los parámetros de DBO, turbidez y temperatura, reduciendo significativamente los costos operativos y mejorando la confiabilidad de los datos.

Ventajas principales

• Sin reactivos, sin contaminación: Evita el consumo de reactivos químicos y la contaminación secundaria, cumpliendo con los requisitos ambientales y económicos.

• Anti-interferencias, alta estabilidad: La luz de referencia compensa la interferencia de la turbidez, y un algoritmo dedicado elimina la influencia de las partículas en suspensión, con un pequeño deriva a largo plazo.

• Fácil integración, sin mantenimiento: Salida digital RS-485 Modbus/RTU, diseño de bajo consumo, cepillo de autolimpieza integrado, protección IP68 por inmersión completa, adecuado para escenarios sin vigilancia.

El sensor BOD en línea NiuBoL NBL-BOD-406 está especialmente diseñado para el tratamiento de aguas industriales, el monitoreo ambiental y la ingeniería municipal. Proporciona una solución de alta precisión y fuerte anti-interferencias para el monitoreo de materia orgánica disuelta. El sensor utiliza la característica de que la materia orgánica disuelta en el agua absorbe la luz ultravioleta y excita la fluorescencia. A través de dos fuentes de luz (luz de medición ultravioleta + luz de referencia), cuantifica con precisión el contenido de DBO. También integra compensación de turbidez y monitoreo de temperatura, proporcionando múltiples parámetros en un solo dispositivo y simplificando la complejidad de la integración del sistema.

Este sensor es especialmente adecuado para proyectos de ingeniería con altos requisitos de tiempo real y estabilidad. Sin pretratamiento complejo ni calibración frecuente, puede lograr un monitoreo en línea continuo, ayudando a los integradores de sistemas y contratistas de ingeniería a construir redes de monitoreo de la calidad del agua eficientes y confiables, para cumplir con las normas de descarga ambiental y las necesidades de optimización de procesos.

Principales ventajas técnicas del sensor BOD en línea NBL-BOD-406 para monitoreo de calidad del agua

El NiuBoL NBL-BOD-406 adopta un principio de medición por fluorescencia de doble longitud de onda maduro. Una luz ultravioleta excita la fluorescencia de la materia orgánica para cuantificar la DBO, y la otra luz de referencia monitorea simultáneamente la turbidez del agua. A través de un algoritmo dedicado, compensa en tiempo real la atenuación del camino óptico y la interferencia de partículas en suspensión, garantizando que los valores medidos mantengan una alta precisión y repetibilidad en entornos de calidad de agua complejos.

Diseño de fiabilidad de hardware:

• El material de la carcasa es una combinación de plástico de ingeniería POM y acero inoxidable 316L, resistente a la corrosión y a la adhesión biológica.

• Nivel de protección IP68, soporta instalación por inmersión completa, presión de trabajo <0,1 MPa, se adapta al entorno en sitio de 0～45℃.

• Cepillo de autolimpieza integrado, que previene eficazmente la adhesión de biopelículas y suciedad en la ventana de medición y prolonga el ciclo de mantenimiento.

Optimización de algoritmos y señal:

• Compensación automática de interferencia por turbidez, reduciendo la influencia de partículas en suspensión en la señal de fluorescencia.

• Procesamiento de señal digital, circuito electrónico de bajo consumo (0,2 W@12 V), diseño anti-interferencias electromagnéticas.

• Pequeño deriva, respuesta rápida y excelente estabilidad mantenida durante el monitoreo continuo a largo plazo.

Facilidad de integración:

• Interfaz RS-485 estándar, protocolo Modbus/RTU, fácil de conectar de forma transparente con sistemas host como PLC, DCS, SCADA, etc.

• Método de calibración en dos puntos (punto cero + pendiente), operación simple, datos de calibración estables.

• Longitud de cable estándar de 5 metros, personalizable, soporta cableado a largo plazo bajo el agua o en entornos expuestos (se requiere tratamiento impermeable y anticorrosivo).

Estas características hacen del NBL-BOD-406 la solución preferida de los integradores de sistemas en proyectos de tratamiento de aguas residuales, gestión de ríos y monitoreo de parques industriales, reduciendo significativamente la carga de mantenimiento en sitio y el costo total de propiedad.

Especificaciones técnicas del sensor BOD en línea NBL-BOD-406 para monitoreo de calidad del agua

Nota: En aplicaciones reales, seleccione el modelo de manera razonable según las características de la calidad del agua en sitio y realice una verificación periódica.

Escenarios de aplicación del sensor BOD en línea NBL-BOD-406 para monitoreo de calidad del agua

El sensor BOD en línea NiuBoL NBL-BOD-406 se utiliza ampliamente en proyectos de ingeniería que requieren monitoreo en tiempo real de la contaminación orgánica. A continuación se presentan los escenarios típicos:

1. Plantas de tratamiento de aguas residuales municipales: Monitoreo continuo de DBO en la entrada, tanque de aireación y salida para optimizar los procesos de tratamiento bioquímico y garantizar el cumplimiento de las descargas.

2. Tratamiento de aguas residuales industriales: Monitoreo de aguas residuales en industrias química, farmacéutica, procesamiento de alimentos, etc., para captar en tiempo real los cambios en la carga orgánica, apoyar el ajuste de procesos y la alerta temprana de excedentes.

3. Monitoreo ambiental de ríos y lagos: Evaluación de la contaminación orgánica de aguas superficiales y fuentes de agua potable, combinada con estaciones de calidad del agua multiparámetro para lograr una gestión dinámica de la calidad ecológica del agua.

4. Parques industriales y plataformas de agua inteligente: Monitoreo en línea de sistemas de recolección centralizada de aguas residuales para proporcionar soporte de datos confiable a las plataformas de supervisión ambiental.

5. Fuentes de agua para acuicultura y riego agrícola: Monitoreo de la acumulación de materia orgánica en los cuerpos de agua, prevención de la degradación de la calidad del agua y garantía de la seguridad de la acuicultura y la calidad del agua de riego.

En estos escenarios, el sensor reduce significativamente la intervención manual gracias a su diseño sin reactivos y su función de autolimpieza, siendo especialmente adecuado para despliegues a largo plazo en sitios remotos y sin vigilancia.

Instrucciones de instalación y cableado

Precauciones de instalación:

• Adoptar instalación por inmersión. Se recomienda colocar el sensor horizontalmente con la ventana de medición orientada en la dirección del flujo de agua para evitar que el flujo impacte contra paredes o instalaciones.

• La profundidad de instalación no debe exceder los 2 metros bajo la superficie del agua y debe estar al menos 30 cm por debajo del nivel de agua más bajo.

• Elegir una posición sin burbujas y con flujo de agua estable; fijar el sensor cuando el flujo sea fuerte.

• Se recomienda agregar una funda protectora fuera del cable para mejorar la durabilidad en entornos de inmersión prolongada o expuestos.

Cableado eléctrico:

El sensor utiliza cable blindado trenzado de 4 núcleos. La secuencia de cables se define como sigue:

• Cable rojo: Polo positivo de alimentación (12～24 VDC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

Antes del cableado, verifique cuidadosamente la secuencia de cables para evitar conexiones inversas y daños al equipo. Todos los puntos de conexión deben recibir un tratamiento impermeable estricto, y el cable debe tener cierta resistencia a la corrosión para adaptarse a entornos de inmersión prolongada o húmedos.

Preguntas frecuentes (FAQ)

Q1. ¿El NBL-BOD-406 requiere la adición frecuente de reactivos?

No se requieren reactivos. El sensor utiliza el método óptico de fluorescencia para medir directamente la intensidad de fluorescencia de la materia orgánica disuelta en el agua, evitando el consumo de reactivos y la contaminación secundaria causada por métodos químicos.

Q2. ¿La turbidez afecta la medición de DBO? ¿Cómo se maneja?

El sensor tiene una ruta óptica de referencia integrada y un algoritmo dedicado, que compensa automáticamente la interferencia de turbidez, reduciendo significativamente el impacto de las partículas en suspensión en los resultados de medición y garantizando datos estables y confiables.

Q3. ¿Cuál es el ciclo de mantenimiento del cepillo de autolimpieza?

Se recomienda verificar y mantener el cepillo de autolimpieza cada 18 meses. La frecuencia real puede ajustarse según el grado de suciedad de la calidad del agua en sitio. En uso normal, puede extender eficazmente el intervalo de limpieza de la ventana.

Q4. ¿Cómo calibrar el sensor?

Se adopta el método de calibración en dos puntos: primero calibrar la temperatura, luego la turbidez y finalmente la DBO. Utilizar solución estándar de baja concentración para el punto cero y solución estándar de 100 mg/L para la pendiente. La operación es simple y los datos de calibración son estables.

Q5. ¿El protocolo RS-485 Modbus/RTU admite múltiples sistemas host?

Sí. El protocolo estándar Modbus/RTU es compatible con la mayoría de los PLC, recolectores de datos y sistemas SCADA, lo que facilita a los integradores de sistemas el acceso rápido a las plataformas de monitoreo existentes.

Q6. ¿El sensor es adecuado para aguas residuales de alta turbidez o con aceites?

Es adecuado para aguas residuales industriales y municipales convencionales. Para turbidez extremadamente alta o calidad de agua con componentes especiales, se recomienda realizar primero una prueba en sitio; el cepillo de autolimpieza puede aliviar en cierta medida los problemas de adhesión biológica.

Q7. ¿Existen requisitos especiales para la profundidad y orientación de instalación?

Se recomienda que la profundidad de instalación no exceda los 2 metros bajo la superficie del agua. El sensor debe fijarse horizontalmente con el área de medición orientada en la dirección del flujo para evitar la acumulación de burbujas y el impacto mecánico.

Q8. ¿Cómo se garantiza la garantía del producto y el servicio posventa?

NiuBoL proporciona inspección de calidad estandarizada y pruebas de envejecimiento en fábrica. Se ofrece servicio posventa de un año para daños no causados por mal uso; para uso a largo plazo (18 meses), se recomienda devolver el equipo a fábrica para reemplazar el dispositivo de sellado dinámico.

Resumen e invitación a la cooperación

El sensor BOD en línea NiuBoL NBL-BOD-406, con el método de fluorescencia de doble longitud de onda como núcleo, combinado con compensación automática de turbidez, diseño de autolimpieza y protección de grado industrial, proporciona una solución estable, eficiente y de bajo mantenimiento para proyectos de monitoreo en línea de la calidad del agua. Sus características de salida RS-485 Modbus e integración multiparámetro lo hacen especialmente adecuado para integradores de sistemas y contratistas de ingeniería para construir sistemas de agua inteligentes confiables.

Si está planificando proyectos de tratamiento de aguas residuales, gestión de ríos o monitoreo de la calidad del agua en parques industriales, no dude en contactar al equipo técnico de NiuBoL. Podemos proporcionar orientación detallada de selección de modelo, soporte de pruebas en sitio y soluciones de integración personalizadas para crear conjuntamente soluciones de monitoreo del medio acuático altamente confiables.

Manual de usuario y ficha técnica del sensor BOD en línea NBL-BOD-406

NBL-BOD-406 Online BOD Sensor.pdf
