NBL-PHG-406 Sensor de pH en línea: Solución de monitoreo en línea de pH industrial de larga vida útil y alta estabilidad

En el tratamiento de aguas residuales, la producción química, el monitoreo de la calidad del agua ambiental y los procesos de neutralización ácido-base, las fluctuaciones de pH a menudo provocan una pérdida de control del proceso, corrosión de equipos o descargas excesivas. Las electrodos de pH tradicionales tienen una fuga rápida del líquido de referencia, una vida útil corta y son fácilmente interferidos, lo que resulta en altos costos de mantenimiento. El sensor de pH en línea NiuBoL NBL-PHG-406 adopta el método de electrodo de vidrio y está equipado con un sistema de referencia de puente salino microporoso patentado. El líquido de referencia se filtra extremadamente lentamente bajo una presión de al menos 100 kPa, con una duración superior a 20 meses, prolongando eficazmente la vida útil del electrodo. El diseño de doble amplificador diferencial de alta impedancia otorga al sensor una fuerte capacidad anti-interferencias y una velocidad de respuesta rápida. El sensor es fácil de instalar y mantener, y es especialmente adecuado para integradores de sistemas y contratistas de ingeniería para construir sistemas confiables de monitoreo en línea de la calidad del agua, resolviendo eficazmente los puntos débiles de la industria relacionados con la corta vida útil, el gran deriva y la integración compleja de los sensores de pH tradicionales.

Ventajas principales

• Vida útil ultra-larga y alta estabilidad: El sistema de referencia patentado permite que la fuga del líquido de referencia dure más de 20 meses, duplicando la vida útil del electrodo con un pequeño deriva, adecuado para operación en línea a largo plazo.

• Fuerte anti-interferencia y respuesta rápida: Diseño de doble amplificador diferencial de alta impedancia que proporciona una fuerte capacidad anti-interferencias, tiempo de respuesta T90＜30 s y alta precisión de medición.

• Integración fácil y protección confiable: Soporte nativo del protocolo RS-485 Modbus/RTU, salida 4-20 mA opcional, grado de protección IP68, interfaz de instalación 3/4NPT, adecuado para diversos entornos industriales.

Resumen del producto: Sensor de pH en línea NBL-PHG-406

El sensor de pH en línea NiuBoL NBL-PHG-406 es un sensor digital desarrollado para el monitoreo continuo en línea del valor de pH en sitios industriales, diseñado según el principio del método de electrodo de vidrio. El sensor incorpora un sensor de temperatura Pt1000 de alta precisión que realiza una compensación automática de temperatura, garantizando resultados de medición precisos y confiables bajo diferentes condiciones de temperatura.

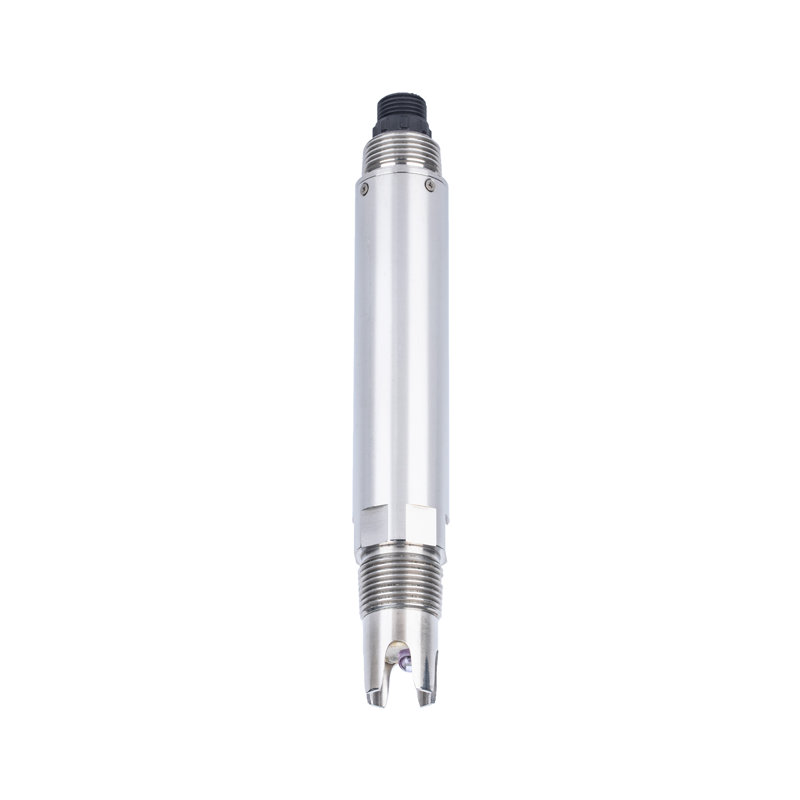

El sensor ofrece dos opciones de material de carcasa: plástico de ingeniería POM+ABS (NBL-PHG-406-A) y POM+acero inoxidable 316L (NBL-PHG-406-S), que pueden satisfacer las necesidades de diferentes medios corrosivos. El protocolo estandarizado RS-485 Modbus/RTU permite la conexión directa a dispositivos de terceros como PLC, DCS, computadoras de control industrial, registradores sin papel o pantallas táctiles, simplificando enormemente el trabajo de integración del sistema. Para los integradores de sistemas, proporciona una interfaz de datos estable y confiable; para los contratistas de ingeniería, reduce la dificultad de cableado en sitio y los costos de mantenimiento a largo plazo, garantizando que el sistema de monitoreo funcione de manera estable bajo condiciones de trabajo complejas. El producto ha pasado pruebas de envejecimiento de 72 horas y una inspección de calidad estricta, y presenta una alta confiabilidad al salir de fábrica.

Ventajas técnicas clave del sensor de pH en línea NBL-PHG-406

1. Sistema de referencia patentado y diseño de larga vida útil
   Se adopta el electrodo de pH patentado, y el líquido de referencia interno se filtra extremadamente lentamente a través del puente salino microporoso bajo una presión de al menos 100 kPa (1 bar), con un tiempo de filtración positivo superior a 20 meses. Este sistema de referencia estable prolonga significativamente la vida útil del electrodo, reduce los costos y los tiempos de inactividad causados por reemplazos frecuentes, y mantiene la estabilidad de la medición.

2. Circuito de medición de alta anti-interferencia
   Amplificador diferencial doble de alta impedancia integrado que suprime eficazmente las interferencias electromagnéticas y el ruido de la señal, con una velocidad de respuesta rápida y datos de medición confiables. Incluso en entornos con fuerte campo electromagnético o sitios industriales complejos, el sensor puede seguir entregando valores de pH estables y precisos.

3. Configuración de hardware robusta y duradera
   - Dos materiales de carcasa disponibles: POM+ABS (ligero y resistente a la corrosión) o POM+acero inoxidable 316L (mayor resistencia a la corrosión), adaptándose a diferentes medios.
   - Grado de protección IP68, soporta instalación sumergida a largo plazo.
   - Interfaz de instalación con rosca 3/4NPT, conveniente para instalación sumergida, en tuberías o tanques.
   - Cable blindado trenzado de 5 núcleos de 5 metros como estándar, longitud personalizable con fuerte capacidad anti-interferencia.

4. Comunicación inteligente e integración de bajo consumo
   Admite el protocolo RS-485 Modbus/RTU, con comunicación estable y confiable, fácil de integrar de manera transparente con diversos sistemas host. Salida analógica 4-20 mA opcional que satisface las necesidades de diferentes sistemas de control. El consumo de energía es solo de 0,2 W@12 V, y el diseño de bajo consumo es adecuado para estaciones de monitoreo distribuidas.

5. Calibración y mantenimiento convenientes
   Utiliza el método de calibración en dos puntos (punto cero + pendiente), completado con soluciones tampón estándar (pH 6,86, 4,00, 9,18). El mantenimiento diario solo requiere limpieza con agua destilada y remojo en solución de almacenamiento de electrodo. La suciedad en la membrana de vidrio se puede limpiar con ácido clorhídrico diluido. El sensor está calibrado en fábrica y no se recomienda una recalibración aleatoria a menos que sea necesario.

Estas ventajas técnicas permiten que el NBL-PHG-406 funcione excelentemente en operación a largo plazo y reduzca significativamente los costos de operación y mantenimiento de los proyectos de ingeniería.

Especificaciones técnicas del sensor de pH en línea NBL-PHG-406

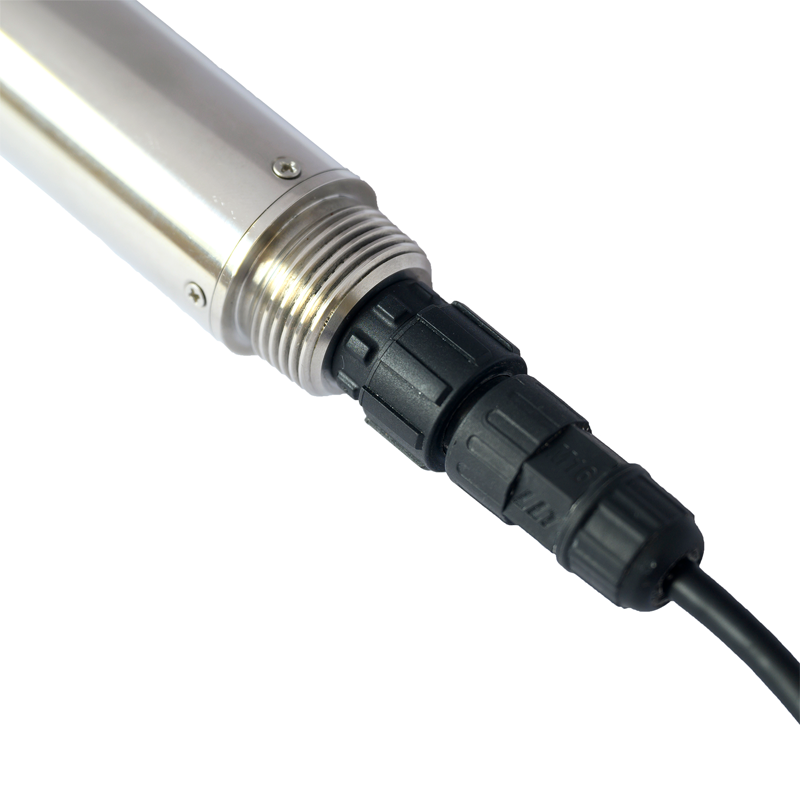

Nota: El conector del sensor es un conector macho impermeable M16 de 5 pines, y el cable es un cable blindado trenzado de 5 núcleos. Durante la instalación, el sensor debe inclinarse al menos 15° o más; no se permite la instalación invertida ni horizontal.

Escenarios de aplicación del sensor de pH en línea NBL-PHG-406

1. Tratamiento de aguas residuales municipales y tratamiento de aguas residuales industriales: Monitoreo en tiempo real del valor de pH en tanques de aireación, tanques de neutralización y puntos de descarga para optimizar el control de dosificación y garantizar que las descargas cumplan con las normas ambientales.

2. Procesos de producción química y farmacéutica: Monitoreo del valor de pH en reacciones de neutralización ácido-base y procesos de cristalización para garantizar la estabilidad del proceso y la calidad del producto.

3. Monitoreo de la calidad del agua ambiental y de aguas superficiales: Utilizado para el monitoreo en línea de pH en cuerpos de agua naturales como ríos, lagos y embalses para apoyar la evaluación de la calidad ambiental.

4. Industria alimentaria, de bebidas y de fermentación: Monitoreo del valor de pH en tanques de fermentación, líquidos de limpieza y productos para controlar el proceso de producción.

5. Agua de enfriamiento circulante de centrales eléctricas y agua de alimentación de calderas: Prevención de la corrosión de equipos causada por un pH anormal y prolongación de la vida útil de los equipos.

6. Industria papelera, de impresión y teñido, y textil: Control en tiempo real de los cambios de pH en las aguas residuales de producción para asistir en la regulación del proceso de tratamiento de aguas residuales.

Guía de instalación y cableado

Requisitos de instalación: Utilizar instalación sumergida con interfaz de rosca 3/4NPT. Durante la instalación, el sensor no debe invertirse ni colocarse horizontalmente y debe inclinarse al menos 15° o más para garantizar que el electrodo de vidrio esté en pleno contacto con la solución medida y que el líquido de referencia se filtre normalmente. Un tercio del sensor debe insertarse en la solución medida.

Conexión eléctrica: Utilizar cable blindado trenzado de 5 núcleos con la siguiente definición de cableado:

• Cable rojo: Alimentación positiva (12～24 V DC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

• Cable amarillo: Salida de corriente 4-20 mA (opcional, dejar flotante si no se usa)

Antes de energizar, verifique cuidadosamente el orden de los cables. Todos los puntos de cableado deben recibir un tratamiento impermeable. Los cables del usuario deben tener cierta resistencia a la corrosión. Durante la inmersión o exposición prolongada, se requiere una protección adecuada.

Preguntas frecuentes (FAQ)

Q1: ¿Cuáles son las principales ventajas del NBL-PHG-406 en comparación con los electrodos de pH industriales ordinarios?

A: El sistema de referencia de puente salino microporoso patentado permite que la fuga del líquido de referencia dure más de 20 meses, prolongando significativamente la vida útil del electrodo, con mayor estabilidad y menor frecuencia de mantenimiento.

Q2: ¿Qué integración de sistemas soporta el sensor?

A: Soporta de forma nativa el protocolo RS-485 Modbus/RTU y puede conectarse directamente a dispositivos como PLC, DCS, computadoras de control industrial, registradores sin papel o pantallas táctiles. Salida 4-20 mA opcional disponible.

Q3: ¿Cómo realizar la calibración en dos puntos?

A: Utilizar la solución tampón pH 6,86 para el punto cero y la solución tampón pH 4,00 o pH 9,18 para la pendiente según las condiciones ácidas o alcalinas. Una vez que el valor se estabilice durante 3～5 minutos, completar la calibración mediante comandos Modbus.

Q4: ¿Cuáles son las precauciones durante la instalación?

A: El sensor no debe invertirse ni instalarse horizontalmente y debe inclinarse al menos 15° o más. Durante la medición, un tercio del electrodo debe insertarse en la solución para evitar el secado de la membrana de vidrio o la contaminación con impurezas.

Q5: ¿Cuál es la frecuencia de mantenimiento del sensor?

A: Limpieza diaria con agua destilada y secado con papel de filtro; almacenamiento en solución de cloruro de potasio 3 mol/L cuando no se usa. Los depósitos en la membrana de vidrio se pueden limpiar con ácido clorhídrico diluido. Se requiere recalibración cuando ocurren errores después de un uso prolongado.

Q6: ¿Es adecuado para medios altamente corrosivos?

A: Sí. El tipo NBL-PHG-406-S utiliza carcasa de acero inoxidable 316L con mayor resistencia a la corrosión, adecuado para soluciones corrosivas como ácidos, bases y sales.

Q7: ¿Cómo se realiza la función de compensación de temperatura?

A: Sensor de temperatura Pt1000 integrado que realiza compensación automática de temperatura para garantizar una precisión de medición estable en diferentes entornos de temperatura.

Q8: ¿Qué pasa con la garantía y el servicio posventa del producto?

A: Se proporciona servicio de garantía de un año a partir de la fecha de venta (excluyendo el uso incorrecto). Si hay problemas de calibración, instalación o técnicos, contacte al equipo de soporte técnico de NiuBoL para una orientación profesional.

Resumen e invitación a la cooperación

El sensor de pH en línea NiuBoL NBL-PHG-406 proporciona una solución profesional estable, confiable y fácil de integrar para el monitoreo en línea de pH industrial, con el sistema de referencia de larga vida útil patentado como núcleo, combinado con el diseño anti-interferencias de doble amplificador diferencial de alta impedancia, protección estricta IP68 y protocolo de comunicación Modbus estandarizado. No solo prolonga la vida útil del sensor y reduce los costos de mantenimiento, sino que también ayuda a los proyectos de ingeniería a lograr un control preciso del proceso y descargas conformes.

Si está planificando actualizaciones de sistemas de tratamiento de aguas residuales, transformación de automatización de procesos químicos, plataformas de monitoreo en línea ambiental o proyectos de control de calidad del agua industrial, no dude en contactar al equipo técnico de NiuBoL. Podemos proporcionar materiales técnicos detallados, consulta de soluciones de integración, orientación de instalación en sitio y garantía de suministro estable. ¡Contáctenos inmediatamente para obtener el manual completo del producto o solicitar pruebas de prototipo, y trabajemos juntos con NiuBoL para construir un sistema de monitoreo IoT de la calidad del agua industrial eficiente y confiable, haciendo que el monitoreo preciso de pH sea la base sólida de sus proyectos de ingeniería!
