Sensor de oxígeno disuelto por fluorescencia NBL-WQ-DO-4A : Acuicultura inteligente y tratamiento de aguas residuales industriales RS-485/4···

Cero consumo, alta estabilidad: Solución NiuBoL de monitoreo en línea de oxígeno disuelto por método de fluorescencia

Superando las limitaciones de caudal y los cuellos de botella de polarización, proporcionando datos precisos y sin mantenimiento de oxígeno disuelto digitalizados para el IoT industrial

Medición física óptica: No requiere electrolito, sin consumo de oxígeno, mantiene una precisión extremadamente alta incluso en cuerpos de agua estancada.

Doble compensación inteligente: Compensación de temperatura Pt1000 integrada y algoritmo flexible de compensación de salinidad eliminan las desviaciones de medición causadas por una calidad de agua compleja.

Operación y mantenimiento de bajo costo: Vida útil de la cabeza de membrana fluorescente de hasta un año, soporta salida digital RS485, reduciendo significativamente la presión de operación y mantenimiento postventa después de la integración del sistema.

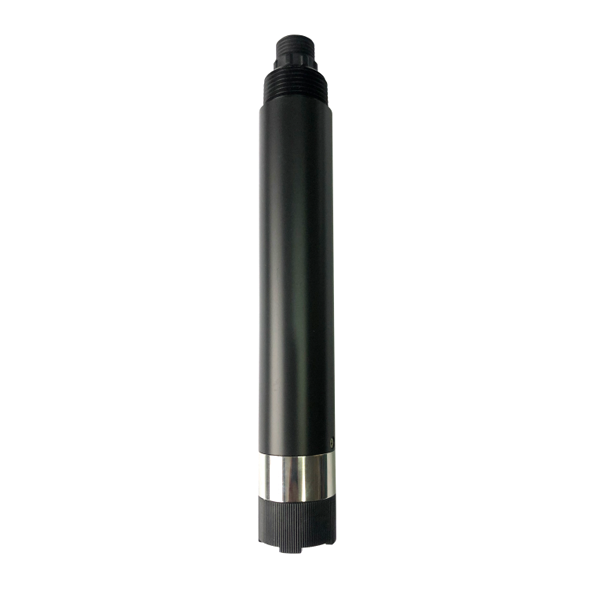

Resumen del producto: Sensor en línea de oxígeno disuelto por fluorescencia NBL-WQ-DO-4A

En la monitorización moderna de la calidad del agua y el control de procesos industriales, el oxígeno disuelto (DO) es el indicador principal para medir la capacidad de autodepuración del agua y la actividad biológica. Sin embargo, los sensores electroquímicos de membrana tradicionales (método polarográfico) siempre han estado limitados por restricciones técnicas como “requerir un caudal estable”, “requerir adición regular de electrolito” y “ser susceptibles a interferencias de sulfuros”, lo que resulta en un gran volumen de mantenimiento y una alta tasa de fallos en los sitios de ingeniería.

El sensor integrado en línea de oxígeno disuelto por fluorescencia NiuBoL NBL-WQ-DO-4A se basa en el principio físico de extinción de fluorescencia. Convierte la concentración de oxígeno en señales digitales midiendo la diferencia de fase entre la luz de excitación y la fluorescencia. Este método de medición no consume moléculas de oxígeno, por lo que no es necesario agitar ni tener un caudal específico. Para los integradores de sistemas (SI), esto significa requisitos de instalación mecánica más simples y una mayor robustez del sistema. Combinado con el diseño de circuito anti-interferencias de NiuBoL, el producto puede lograr una monitorización precisa las 24 horas en estado de bajo consumo.

Ventajas técnicas del sensor en línea de oxígeno disuelto por fluorescencia NBL-WQ-DO-4A

1. Tecnología de extinción de fluorescencia: Sin polarización ni electrolito requerido
   El NBL-WQ-DO-4A abandona la vía del consumo químico. Su núcleo de medición reside en la sustancia activa de la cabeza de membrana fluorescente. Cuando la luz azul específica la ilumina, se genera fluorescencia; las moléculas de oxígeno en el agua “apagan” este proceso. Como no interviene ninguna reacción química, el sensor no requiere “polarización de precalentamiento” y no fallará por agotamiento del electrolito, prolongando considerablemente el ciclo de calibración.

2. Adaptabilidad ambiental: No afectado por el caudal ni por sustancias químicas
   Medición en agua estancada: Los electrodos tradicionales ven disminuir continuamente sus lecturas en agua estancada (porque consumen oxígeno ellos mismos), mientras que el método de fluorescencia NiuBoL no se ve afectado y puede medir con precisión incluso en estanques o aguas subterráneas profundas con caudales extremadamente lentos.
   Resistencia química: Los electrodos de membrana tradicionales son extremadamente susceptibles al “envenenamiento” por gases como el sulfuro de hidrógeno (H₂S), mientras que los sensores de fluorescencia tienen una inmunidad extremadamente fuerte a sustancias químicas como sulfuros y carbonatos, lo que los hace muy adecuados para entornos difíciles de aguas residuales industriales.

3. Sistema de compensación inteligente completamente automático
   El sensor integra un sensor de temperatura de alta precisión y una función de ajuste de parámetros de compensación de salinidad. En acuicultura marina o industrias químicas salinas, los usuarios pueden escribir remotamente el valor actual de salinidad a través del protocolo Modbus, y el sensor lo corregirá automáticamente para garantizar que los datos de salida en mg/L o porcentaje de saturación sean verdaderos y fiables.

4. Especificaciones de hardware de grado industrial y facilidad de integración
   Materiales fiables: Ofrece múltiples opciones de carcasa que incluyen POM/ABS, acero inoxidable 316L e incluso aleación de titanio TC4 (versión personalizada) para hacer frente a diversos entornos corrosivos, desde agua dulce hasta agua de mar de alta salinidad.
   Protocolo abierto: Protocolo estándar RS485 Modbus-RTU con amplia compatibilidad. Al mismo tiempo, la salida analógica 4-20 mA es opcional, adecuada para la actualización de sistemas antiguos.
   Excelente protección: Encapsulado IP68, puede funcionar continuamente durante mucho tiempo en un entorno de profundidad de agua de 20 metros.

Especificaciones técnicas del sensor en línea de oxígeno disuelto por fluorescencia NBL-WQ-DO-4A

Escenarios de aplicación en la industria del sensor en línea de oxígeno disuelto por fluorescencia NBL-WQ-DO-4A

• Acuicultura inteligente: Monitorear los niveles de oxígeno disuelto en estanques de acuicultura de alta densidad y sistemas de agua circulante de estanques de peces. Como no se requiere soporte de caudal, se puede instalar directamente en zonas de agua estancada para vincularse en tiempo real con los aireadores, logrando ahorro de energía y reducción de consumo.

• Tratamiento de aguas residuales municipales (tanques de aireación): En los tanques de aireación de las plantas de tratamiento de aguas residuales, los datos precisos de oxígeno disuelto pueden guiar la frecuencia de operación de los sopladores. Los sensores de fluorescencia pueden soportar el fondo químico complejo de las aguas residuales y reducir las operaciones erróneas causadas por la polarización de la sonda.

• Monitoreo de aguas superficiales y ambiental: Aplicado a estaciones automáticas de monitoreo de ríos y lagos. Gracias a su estabilidad a largo plazo, reduce considerablemente la frecuencia de inspecciones de mantenimiento manual en sitios remotos.

• Control de procesos de producción industrial: En procesos de fermentación, sistemas de agua de enfriamiento circulante industrial y otros procesos que requieren monitoreo en tiempo real de la concentración de oxígeno, proporciona retroalimentación digital de alta velocidad de respuesta.

Instrucciones de instalación y cableado

Guía de instalación

Principio de evitación de obstáculos: Durante la instalación, asegúrese de que el sensor esté completamente sumergido bajo la superficie del agua y fijado firmemente. Evite colisiones físicas o rayaduras en la superficie de la cabeza de membrana fluorescente.

Anti-sedimentación: El sensor debe suspenderse o instalarse verticalmente para evitar que la cabeza de membrana toque directamente los sedimentos del fondo.

Consejo de almacenamiento: El sensor viene con una tapa protectora de goma de fábrica. Retírela antes de usar. Si no se usa durante mucho tiempo, coloque una esponja húmeda dentro de la tapa protectora para mantener la cabeza de membrana húmeda.

Conexión eléctrica

El NBL-WQ-DO-4A utiliza cable blindado trenzado de 5 núcleos para ofrecer excelente capacidad anti-ruido:

• Cable rojo: Alimentación positiva (12～24 V DC)

• Cable negro: Alimentación negativa (GND)

• Cable azul: RS485-A

• Cable blanco: RS485-B

• Cable amarillo: Salida de corriente (función opcional; aislar y dejar flotante si no se usa)

Consejo de cableado: Prohibir estrictamente las operaciones con tensión. En sitios exteriores o industriales, todos los puntos de ramificación de cables deben someterse a un tratamiento secundario de impermeabilización (como tubos termorretráctiles o cajas de conexiones selladas) para prevenir la intrusión de vapor de agua debido al efecto capilar.

Preguntas frecuentes (FAQ)

Q1: ¿Cuáles son las ventajas principales de los sensores de fluorescencia en comparación con los electrodos polarográficos tradicionales?

A: Los sensores de fluorescencia no requieren precalentamiento, no requieren electrolito, no requieren caudal (medibles en agua estancada) y no se ven afectados por interferencias de sulfuros. Para proyectos de ingeniería, esto significa una instalación más simple y menos mantenimiento.

Q2: ¿La cabeza de membrana fluorescente se usa permanentemente?

A: La membrana fluorescente es una pieza consumible, pero su vida útil es mucho más larga que la de las membranas tradicionales. En condiciones normales de calidad del agua, se recomienda reemplazar la cabeza de membrana fluorescente una vez al año para mantener una precisión óptima.

Q3: ¿Por qué mi sensor no lee cero en el aire?

A: Es normal. El aire contiene aproximadamente el 21 % de oxígeno. El sensor mide la presión parcial de oxígeno, y la extinción de fluorescencia también ocurre en el aire. Durante la calibración, solemos usar “agua saturada de aire” o “aire saturado de agua” para la calibración del punto de pendiente.

Q4: ¿La compensación de salinidad es realmente necesaria?

A: Es muy necesaria. A la misma presión parcial de oxígeno, cuanto mayor es la salinidad, menor es la masa absoluta (mg/L) de oxígeno disuelto. Para los integradores de acuicultura en agua de mar, activar la compensación de salinidad es el requisito previo para garantizar la precisión de los datos.

Q5: ¿El sensor necesita limpieza frecuente?

A: Debido a que no consume oxígeno, siempre y cuando no haya adherencias biológicas evidentes (como musgo o incrustaciones de aceite pesado) en la superficie de la cabeza de membrana, no es necesario limpiarlo con frecuencia como las sondas tradicionales. Generalmente se recomienda verificar una vez cada 30 días.

Q6: ¿Qué pasa si la membrana fluorescente se raya?

A: Pequeñas rayaduras pueden afectar la reflexión local de la fluorescencia, causando fluctuaciones en las lecturas. Si la rayadura es grave y provoca desprendimiento del recubrimiento, se debe reemplazar la cabeza de membrana; de lo contrario, los datos se volverán inválidos.

Q7: ¿Qué protocolos de integración soporta el sensor NiuBoL?

A: Soporta de forma nativa el protocolo industrial estándar Modbus-RTU. Se pueden leer el valor de oxígeno disuelto, el valor de temperatura y realizar calibración remota a través de instrucciones simples de registro.

Q8: ¿Por qué la lectura del sensor es inestable después de un almacenamiento seco prolongado?

A: La cabeza de membrana fluorescente debe mantenerse húmeda. Si ha estado seca durante demasiado tiempo, por favor sumérjala en agua durante 48 horas antes de usarla para “revivirla”. Después de eso, la lectura volverá a la estabilidad.

Resumen experto y sugerencias de integración

El NiuBoL NBL-WQ-DO-4A es un producto representativo en la evolución de la monitorización de la calidad del agua industrial hacia la digitalización y la dirección sin mantenimiento. La esencia de su “medición física” determina su alta robustez en condiciones de trabajo complejas.

Si está buscando una solución de oxígeno disuelto que pueda resolver el problema de mantenimiento frecuente en sitio, o necesita obtener protocolos detallados de integración embebida, contáctenos inmediatamente con nuestros ingenieros técnicos. Nos comprometemos a proporcionar a cada integrador soporte completo desde la selección del sensor hasta la conexión de datos en la nube, ¡para ayudar a que su proyecto se entregue de manera eficiente!

Ficha técnica del sensor en línea de oxígeno disuelto por fluorescencia para calidad del agua NBL-WQ-DO-4A
