NBL-RDO-406-S Sensor en línea de oxígeno disuelto por fluorescencia: Una solución de monitoreo en línea de oxígeno disuelto de grado industrial sin consumo y de alta estabilidad

En los procesos de tratamiento de aguas residuales, tratamiento de agua industrial y acuicultura, la concentración de oxígeno disuelto (DO) es un parámetro clave de control de proceso. Los sensores electroquímicos tradicionales de oxígeno disuelto son propensos a la polarización, requieren reemplazo frecuente de electrolito, se ven muy afectados por el caudal y tienen altos costos de mantenimiento. El sensor en línea de oxígeno disuelto por fluorescencia NiuBoL NBL-RDO-406-S se basa en el principio de extinción de fluorescencia. Detecta los cambios en el tiempo de vida de la fluorescencia en la superficie de la cabeza de membrana fluorescente, combinado con compensación de temperatura y salinidad, y genera en tiempo real valores precisos de concentración de oxígeno disuelto. El sensor no consume oxígeno, no se ve afectado por el caudal, tiene una fuerte resistencia a las interferencias químicas, es fácil de instalar y mantener, y es especialmente adecuado para integradores de sistemas y contratistas de ingeniería que deseen construir sistemas de monitoreo en línea de la calidad del agua estables a largo plazo y altamente confiables, resolviendo eficazmente los puntos débiles de la industria relacionados con el mantenimiento frecuente, el gran deriva y la integración compleja de los sensores DO tradicionales.

Ventajas principales

• Sin mantenimiento y alta estabilidad: No requiere electrolito, no consume oxígeno, vida útil de la cabeza de membrana fluorescente hasta 1 año, bajo deriva, respuesta rápida, medición precisa y confiable a largo plazo.

• Fuerte anti-interferencia y compensación precisa: Sensor de temperatura integrado que realiza compensación automática de temperatura, soporta el ajuste de parámetros de compensación de salinidad y no se ve afectado por sustancias químicas como los sulfuros.

• Integración fácil y protección confiable: Soporte nativo del protocolo RS-485 Modbus/RTU, salida 4-20 mA opcional, grado de protección IP68, housing de acero inoxidable 316L, adecuado para entornos industriales hostiles.

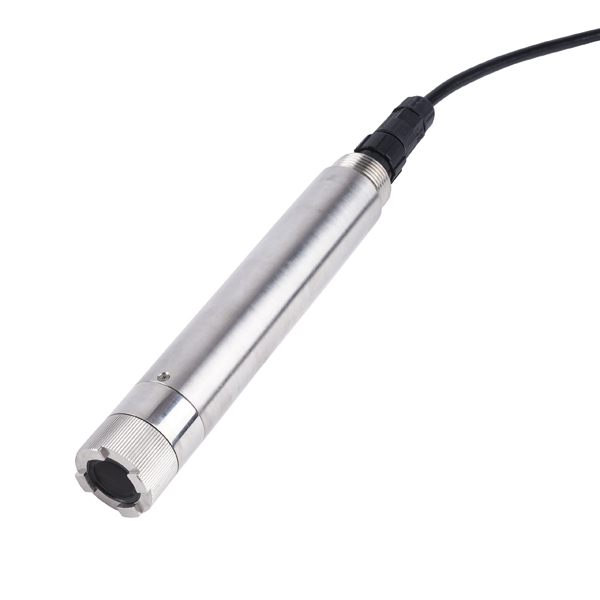

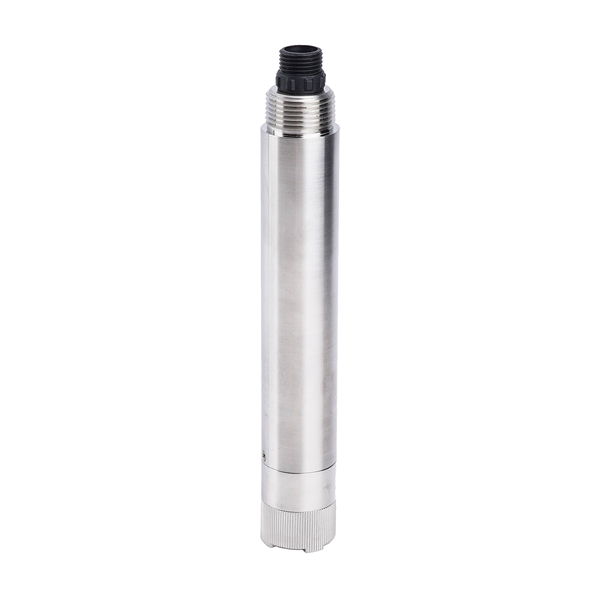

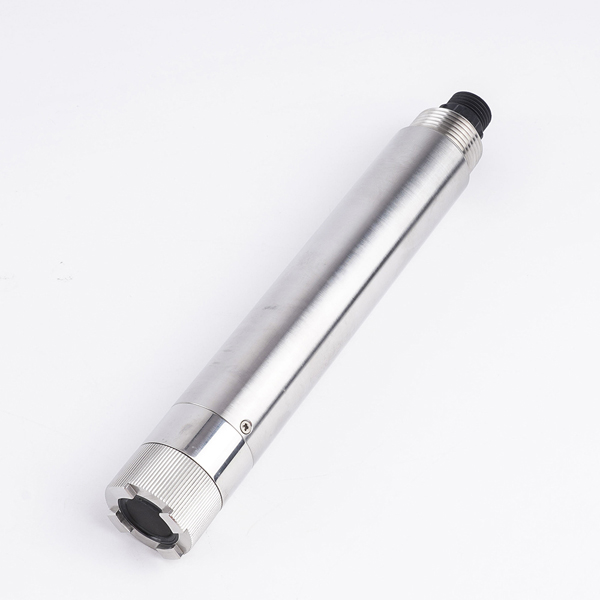

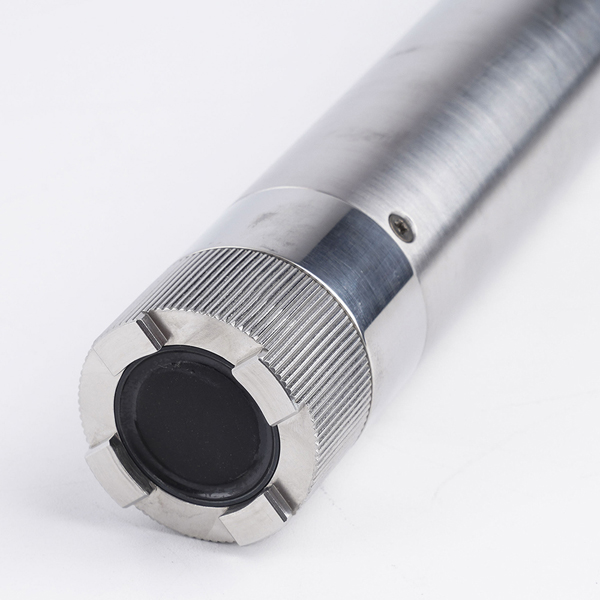

Resumen del producto: Sensor en línea de oxígeno disuelto por fluorescencia NBL-RDO-406-S

El sensor en línea de oxígeno disuelto por fluorescencia NiuBoL NBL-RDO-406-S es un dispositivo integrado de monitoreo en línea de oxígeno disuelto de grado industrial diseñado según el principio físico de extinción de fluorescencia. Cuando la luz de excitación ilumina la superficie de la cabeza de membrana fluorescente, el material fluorescente se excita y emite fluorescencia. La concentración de moléculas de oxígeno afecta el tiempo de decaimiento de la fluorescencia. Al detectar la diferencia de fase entre la fluorescencia y la luz de excitación, comparándola con la curva de calibración interna y combinándola con compensación de temperatura y salinidad, se genera el valor final de concentración de oxígeno disuelto.

El sensor no requiere electrolito ni consumo de oxígeno, tiene respuesta rápida y bajo deriva, reduciendo significativamente los costos de mantenimiento y la frecuencia de reemplazo. Para los integradores de sistemas, el protocolo Modbus estandarizado permite una conexión directa a PLC, DCS o plataformas IoT para una recolección de datos transparente y monitoreo remoto. Para los contratistas de ingeniería, simplifica enormemente la instalación en sitio y los trabajos de operación y mantenimiento a largo plazo, garantizando que el sistema de monitoreo funcione de manera estable bajo condiciones complejas de calidad del agua. El producto ha pasado pruebas de envejecimiento de 72 horas y una inspección de calidad estricta, y presenta alta confiabilidad al salir de fábrica.

Ventajas técnicas clave del sensor en línea de oxígeno disuelto por fluorescencia NBL-RDO-406-S

1. Tecnología avanzada de medición por extinción de fluorescencia
   El sensor adopta el principio del método de fluorescencia, no consume oxígeno, no se ve afectado por la velocidad del flujo de agua y proporciona una medición más precisa. El sensor de temperatura Pt1000 integrado realiza compensación automática de temperatura y, al mismo tiempo, soporta el ajuste flexible de parámetros de compensación de salinidad para garantizar alta precisión en masas de agua con diferentes salinidades. La cabeza de membrana fluorescente es insensible a sustancias químicas comunes como los sulfuros, tiene una fuerte capacidad anti-interferencia, bajo deriva y respuesta rápida.

2. Diseño de hardware robusto y duradero
   - Material del housing de acero inoxidable 316L, con excelente resistencia a la corrosión, adecuado para aguas residuales industriales, agua de mar y diversos medios corrosivos.
   - Grado de protección IP68, puede funcionar de manera estable sumergido bajo el agua durante mucho tiempo.

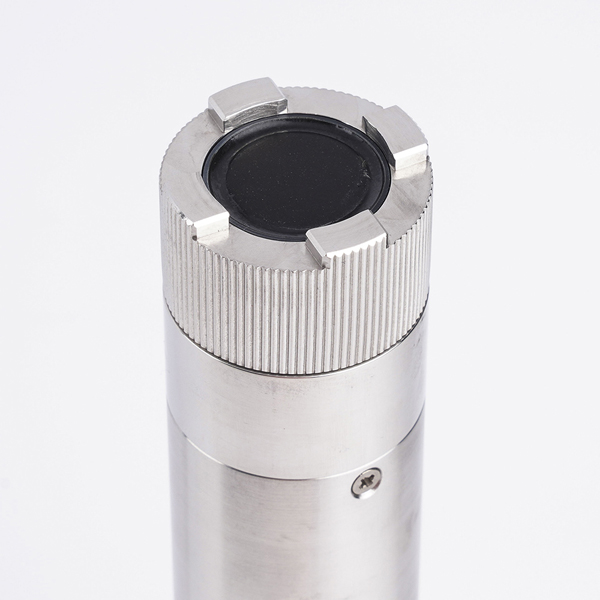

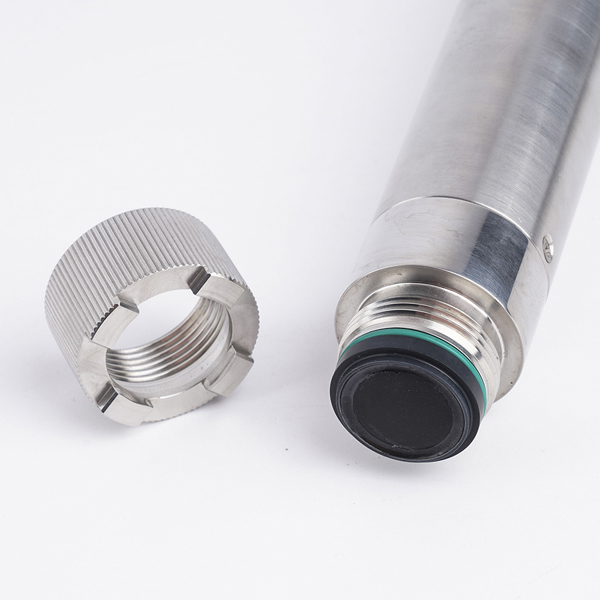

   - La cabeza de membrana fluorescente está diseñada como una estructura fácil de reemplazar con una vida útil normal de 1 año, reduciendo significativamente los costos de uso a largo plazo.
   - El método de instalación es sumergido y la instalación fija en sitio es simple y conveniente.

3. Comunicación inteligente e integración de bajo consumo
   Admite el protocolo RS-485 Modbus/RTU, con comunicación estable y confiable, fácil de integrar de manera transparente con diversos sistemas host. Salida analógica 4-20 mA opcional satisface las necesidades de diferentes sistemas de control. El consumo de energía es solo de 0,2 W@12 V, y el diseño de bajo consumo es adecuado para estaciones de monitoreo distribuidas o remotas. Al mismo tiempo, se adopta un diseño de circuito anti-interferencia para garantizar una transmisión estable de datos.

4. Mantenimiento y calibración convenientes
   La cabeza de membrana fluorescente tiene una baja frecuencia de mantenimiento y solo requiere limpieza rutinaria cada 30 días. El reemplazo de la cabeza de membrana se realiza una vez al año. Método de calibración en dos puntos (punto cero + pendiente). El punto cero utiliza solución de sulfito de sodio al 5 %, y la pendiente se puede completar en agua saturada de aire o en aire saturado de agua. Evitar la adhesión de burbujas de aire a la superficie de la cabeza de membrana fluorescente y daños mecánicos para mantener el rendimiento a largo plazo.

Estas características técnicas permiten que el NBL-RDO-406-S funcione de manera estable durante mucho tiempo en entornos sin vigilancia y mejore significativamente la confiabilidad técnica y la economía de todo el sistema de monitoreo de oxígeno disuelto.

Especificaciones técnicas del sensor en línea de oxígeno disuelto por fluorescencia NBL-RDO-406-S

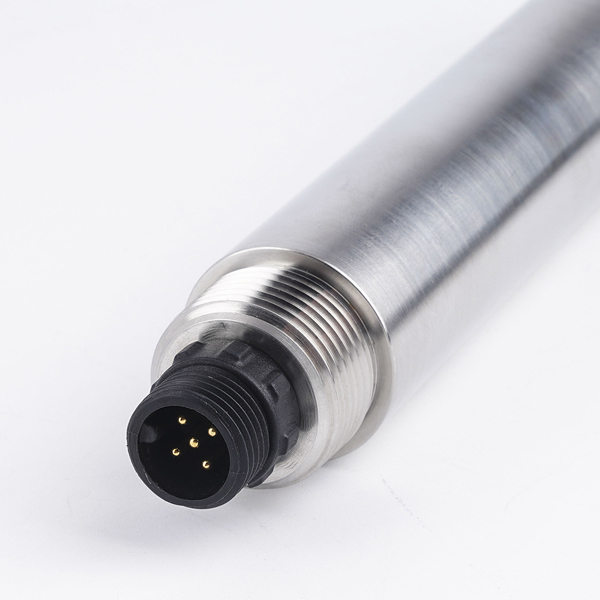

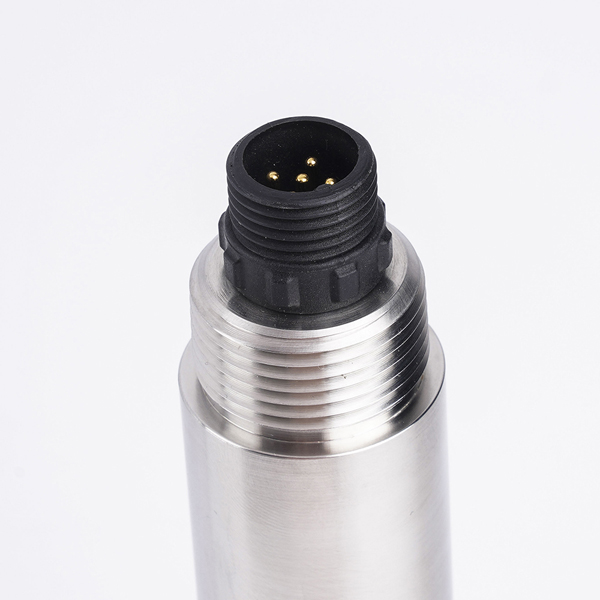

Nota: El conector del sensor es un conector macho estanco M16 de 5 pines, y el cable es un cable blindado de 5 hilos.

Escenarios de aplicación del sensor en línea de oxígeno disuelto por fluorescencia NBL-RDO-406-S

1. Plantas de tratamiento de aguas residuales municipales: Monitoreo en tiempo real de la concentración de oxígeno disuelto en tanques de aeración para optimizar el volumen de aireación, reducir el consumo de energía y garantizar el efecto del tratamiento.

2. Sistemas de tratamiento de aguas residuales industriales: Adecuado para procesos de tratamiento de aguas residuales en industrias química, farmacéutica, alimentaria y otras para controlar con precisión el oxígeno disuelto y garantizar la eficiencia del tratamiento bioquímico.

3. Acuicultura y granjas acuícolas: Monitoreo de los niveles de oxígeno disuelto en masas de agua de cultivo para prevenir riesgos de hipoxia y garantizar el crecimiento saludable de los organismos cultivados.

4. Cuerpos de agua ambientales y monitoreo de ríos/lagos: Utilizado para el monitoreo en línea de oxígeno disuelto en aguas superficiales y cuerpos de agua paisajísticos para apoyar la evaluación de la calidad del medio ambiente acuático.

5. Agua de alimentación de calderas y agua de enfriamiento industrial en circulación: Monitoreo del contenido de oxígeno disuelto para prevenir la corrosión de equipos y prolongar la vida útil de los equipos.

6. Monitoreo de la calidad del agua marina y portuaria: Combinado con la resistencia a la corrosión del material 316L, adecuado para el monitoreo de oxígeno disuelto en entornos de agua de mar.

Guía de instalación y cableado del sensor en línea de oxígeno disuelto por fluorescencia NBL-RDO-406-S

Requisitos de instalación: Utilizar instalación sumergida e sumergir el sensor por debajo de la superficie del líquido para su fijación. Durante la instalación, evitar impactos o rayaduras en la superficie de la cabeza de membrana fluorescente para prevenir la adhesión de sedimentos en la parte inferior de la membrana. Retirar la tapa protectora de goma antes de usar.

Conexión eléctrica: Utilizar cable blindado de 5 hilos con la siguiente definición de cableado:

• Cable rojo: Alimentación positiva (12～24 V DC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable verde: RS-485 B

• Cable amarillo: Salida de corriente 4-20 mA (opcional, dejar flotante si no se usa)

Antes de energizar, verifique cuidadosamente el orden de los cables. Todos los puntos de cableado deben recibir un tratamiento impermeable. Los cables del usuario deben tener cierta resistencia a la corrosión. Durante la instalación normal, el cable no debe estar tensionado para evitar roturas internas.

Preguntas frecuentes (FAQ)

Q1: ¿Cuáles son las principales ventajas del NBL-RDO-406-S en comparación con los sensores electroquímicos tradicionales de oxígeno disuelto?

A: Los sensores por fluorescencia no requieren electrolito, no consumen oxígeno, no se ven afectados por el caudal, tienen baja frecuencia de mantenimiento, vida útil más larga, menor deriva a largo plazo y menor costo total de uso.

Q2: ¿Con qué frecuencia se debe reemplazar la cabeza de membrana fluorescente?

A: En condiciones de uso normales, se recomienda reemplazar la cabeza de membrana fluorescente una vez al año. Solo se requiere limpieza rutinaria diaria cada 30 días.

Q3: ¿El sensor soporta compensación de salinidad?

A: Sí. Tiene una función de compensación de salinidad integrada. Los usuarios pueden ajustar flexiblemente los parámetros según la salinidad real del agua para garantizar la precisión de la medición.

Q4: ¿Cómo realizar la calibración en dos puntos del sensor?

A: La calibración del punto cero utiliza solución de sulfito de sodio al 5 %, y la calibración de la pendiente se puede completar en agua saturada de aire o en aire saturado de agua. Después de que el valor se estabilice durante 3 minutos, realizar la calibración mediante comandos Modbus.

Q5: ¿Las sustancias químicas como los sulfuros interferirán con la medición?

A: No. El principio del método de fluorescencia es insensible a los interferentes químicos comunes como los sulfuros y puede funcionar de manera estable en aguas residuales industriales complejas.

Q6: ¿Qué sistemas soporta el sensor para su integración?

A: Soporte nativo del protocolo RS-485 Modbus/RTU y puede conectarse directamente a PLC, DCS, SCADA y plataformas IoT. La salida 4-20 mA opcional satisface las necesidades de los sistemas de control analógicos.

Q7: ¿Cómo limpiar una superficie sucia de la cabeza de membrana fluorescente?

A: Enjuagar con agua limpia o limpiar suavemente con un paño suave. Evitar rayar el área de medición. Generalmente no se requiere limpieza interna. Si entra agua o polvo, desmontar y limpiar según las instrucciones, secar y reinstalar.

Q8: ¿Qué pasa con la garantía y el servicio posventa del producto?

A: Se proporciona un servicio de garantía de un año a partir de la fecha de venta (excluyendo el uso incorrecto). Si hay problemas de instalación, calibración o técnicos, no dude en contactar en cualquier momento al equipo de soporte técnico de NiuBoL.

Resumen e invitación a la cooperación

El sensor en línea de oxígeno disuelto por fluorescencia NiuBoL NBL-RDO-406-S proporciona una solución profesional de alta estabilidad y bajo costo de mantenimiento para el monitoreo en línea de oxígeno disuelto en la calidad del agua industrial, con el principio de extinción de fluorescencia como núcleo, apoyándose en la ausencia de consumo de oxígeno, fuerte capacidad anti-interferencia, compensación automática de temperatura y salinidad, y protocolo de comunicación Modbus estandarizado. No solo mejora la precisión de medición y la confiabilidad del sistema, sino que también ayuda a los proyectos de ingeniería a reducir significativamente la inversión en operación y mantenimiento a largo plazo.

Si está planificando actualizaciones de tratamiento de aguas residuales, transformación inteligente de acuicultura, control de calidad de agua de proceso industrial o proyectos de monitoreo en línea ambiental, no dude en contactar al equipo técnico de NiuBoL. Podemos proporcionar materiales técnicos detallados, consulta de soluciones de integración, orientación de instalación en sitio y garantía de suministro estable. ¡Contáctenos inmediatamente para obtener el manual completo del producto o solicitar pruebas de prototipo, y trabajemos juntos con NiuBoL para construir un sistema de monitoreo IoT industrial de la calidad del agua eficiente y confiable, haciendo que el monitoreo preciso de oxígeno disuelto sea la garantía sólida de sus proyectos de ingeniería!
