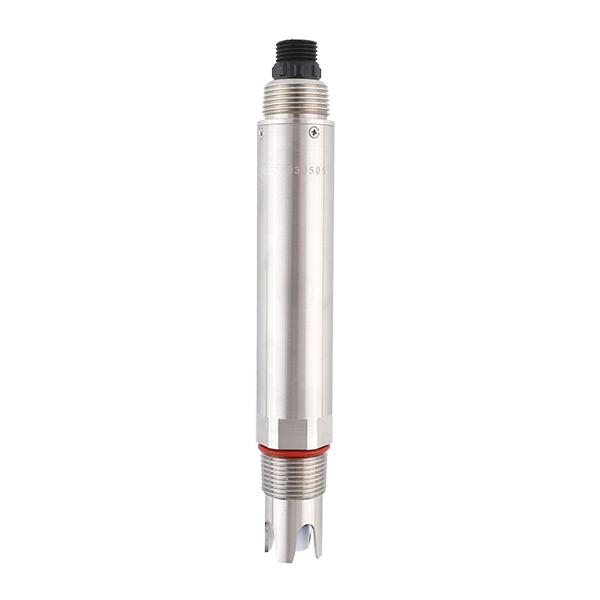

Sensor de dureza total en línea NBL-TH-406 RS485 Modbus-RTU : Monitoreo de agua de reposición para calderas industriales

Monitoreo en tiempo real de la concentración de calcio y magnesio, protegiendo la seguridad del tratamiento de agua industrial: Solución de monitoreo de dureza total digital NiuBoL

Tecnología de electrodo patentada que rompe el cuello de botella de vida útil, logrando un análisis automatizado de dureza eficiente, económico y preciso

Electrodo selectivo de iones patentado: Basado en un puente salino microporoso y diseño de filtración presurizada, el sistema de referencia es extremadamente estable, prolongando significativamente la vida útil del sensor.

Salida digital de alta precisión: Soporta de forma nativa el protocolo RS485 Modbus-RTU, se conecta sin problemas a sistemas PLC y DCS con una fuerte capacidad anti-interferencia.

Diseño de adaptación completa al entorno: Protección IP68 de alto nivel con compensación automática de temperatura integrada (Pt1000), asegurando lecturas consistentes en entornos industriales complejos.

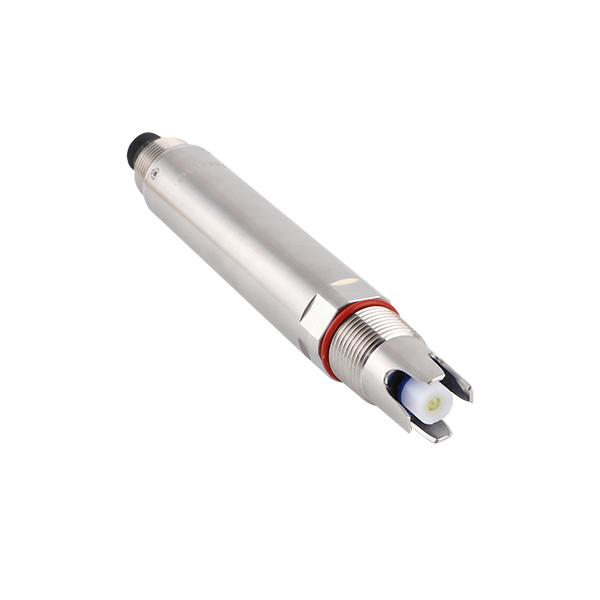

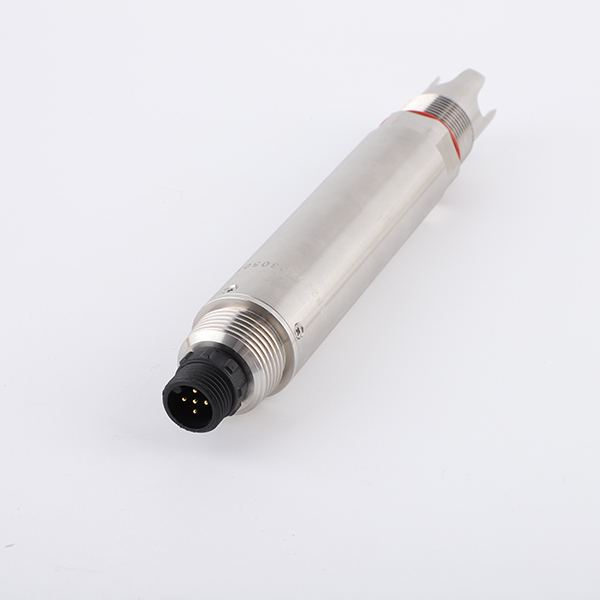

Resumen del producto: Sensor en línea de dureza total NBL-TH-406

En el funcionamiento de calderas industriales, la protección de membranas de ósmosis inversa y la gestión del agua de enfriamiento en circulación, las fluctuaciones de la dureza total (Total Hardness) son la causa principal del incrustamiento de equipos, la disminución de la eficiencia del intercambio térmico e incluso accidentes de seguridad. Aunque los métodos tradicionales de titulación en laboratorio son precisos, no pueden proporcionar una respuesta en tiempo real, mientras que los electrodos industriales convencionales a menudo enfrentan el dilema de una vida útil corta y un gran deriva de datos.

El sensor en línea de dureza total NiuBoL NBL-TH-406 de tipo separado adopta una tecnología patentada de electrodo selectivo de calcio y magnesio basada en membrana PVC. Su diseño único permite que la solución de referencia interna se filtre en cantidades mínimas bajo condición de presión, previniendo eficazmente el envenenamiento del electrodo y el bloqueo del puente salino. Este sensor no solo proporciona a los integradores de sistemas datos precisos con una resolución de 0,1 mg/L, sino que también convierte el análisis químico complejo en un flujo de datos industriales fácil de gestionar mediante integración digital. Es un componente ideal para el control automatizado de la calidad del agua industrial.

Ventajas técnicas del sensor en línea de dureza total NBL-TH-406

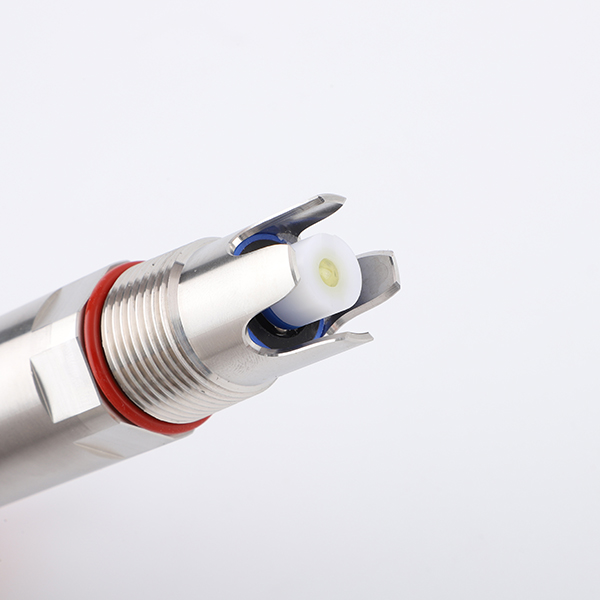

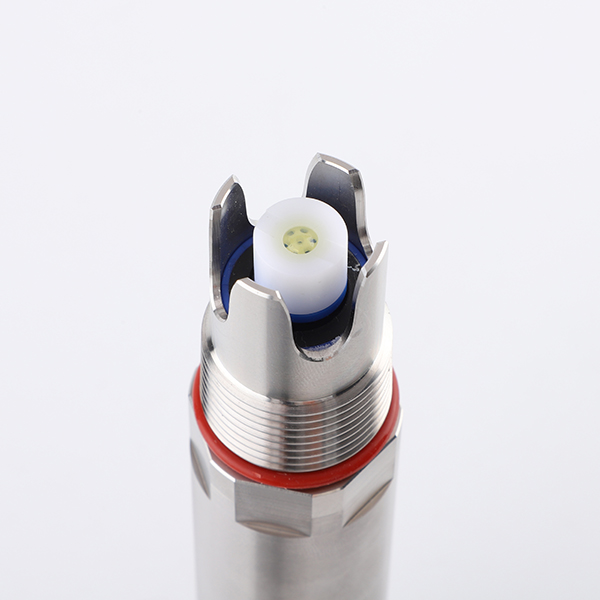

1. Estructura de electrodo patentada: La piedra angular de la estabilidad a largo plazo
   La competitividad principal del NBL-TH-406 radica en su sistema de electrodo selectivo de calcio y magnesio patentado. A diferencia de los electrodos industriales comunes, su solución de referencia interna se filtra lentamente a través de un puente salino microporoso bajo una presión de al menos 100 kPa. Este mecanismo de micro-filtración activa garantiza un potencial de unión de electrodo altamente estable, resistiendo eficazmente la contaminación por permeación de la muestra de agua externa incluso en tuberías a presión, haciendo que la vida útil del electrodo supere con creces a la de productos similares en el mercado.

2. Integración digital: RS485 y protocolo Modbus
   En respuesta a las necesidades del IoT industrial moderno, NiuBoL integra circuitos de acondicionamiento de señal complejos dentro del sensor. Entrega directamente señales RS485 digitalizadas utilizando el protocolo universal Modbus-RTU. Esto no solo significa que la distancia de transmisión de la señal puede alcanzar kilómetros sin atenuación, sino que también elimina el costo de transmisores caros, permitiendo a los contratistas de ingeniería conectarlo rápidamente a computadoras de control industrial, registradores sin papel o pantallas táctiles.

3. Compensación automática precisa de temperatura (ATC)
   La medición de la dureza del agua se ve significativamente afectada por los cambios de temperatura. El NBL-TH-406 incorpora un sensor de temperatura Pt1000 de alta precisión que detecta la temperatura del agua en tiempo real y realiza compensación algorítmica. Ya sea en agua de circulación a alta temperatura en verano o en el monitoreo de agua de reposición en invierno, el sensor puede bloquear automáticamente el verdadero valor de concentración de CaCO₃ con un tiempo de respuesta T90 inferior a 60 segundos.

4. Encapsulado industrial robusto y protección

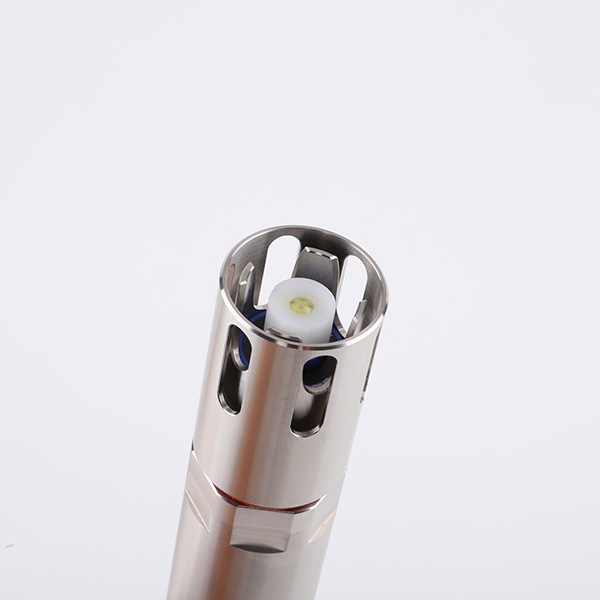

   Diversificación de materiales: Proporciona dos opciones — POM/ABS (Tipo A) y POM/acero inoxidable 316L (Tipo S) — para adaptarse a entornos desde agua superficial ordinaria hasta aguas residuales industriales con cierta corrosividad.
   Alto grado de protección: Alcanza el grado IP68, soporta instalación en agua profunda y entornos bajo presión de tubería (≤0,2 MPa), cumpliendo plenamente con los estrictos requisitos de sitios exteriores e industriales.

Especificaciones técnicas del sensor en línea de dureza total NBL-TH-406

Escenarios de aplicación industrial del sensor en línea de dureza total NBL-TH-406

• Monitoreo de agua de reposición de calderas industriales: Monitoreo en tiempo real de la dureza total en las etapas de tratamiento de agua ablandada para evitar que el agua dura insuficientemente tratada entre en la caldera y cause incrustaciones, mejorando significativamente la eficiencia térmica y reduciendo la frecuencia de mantenimiento.

• Pretratamiento de sistemas de ósmosis inversa (RO): Monitoreo en tiempo real de la dureza del agua de entrada para proporcionar base digital al dosificado de inhibidores de incrustación y extender efectivamente la vida útil de las membranas de ósmosis inversa.

• Control de calidad del agua de enfriamiento en circulación: Monitoreo de la concentración de iones de calcio y magnesio en el agua de circulación de torres de enfriamiento para prevenir el bloqueo de tuberías causado por una dureza excesivamente alta debido a la evaporación del agua.

• Monitoreo ambiental y proyectos de tratamiento de agua: Utilizado como módulo digital de monitoreo de calidad del agua en estaciones de tratamiento de aguas residuales y estaciones de monitoreo de aguas superficiales para garantizar que el efluente cumpla con los estándares de reutilización para industrias específicas.

Guía de instalación y cableado del sensor en línea de dureza total NBL-TH-406

Recomendaciones de especificaciones de instalación

Para garantizar la circulación normal de la solución de referencia interna y la eliminación automática de burbujas de aire, por favor observe estrictamente los siguientes requisitos de instalación física:

• Sin inversión: El sensor nunca debe instalarse en posición horizontal ni invertido.

• Ángulo de inclinación: Debe mantener una inclinación de al menos 15° durante la instalación.

• Selección de posición: Asegúrese de que la superficie sensible del electrodo esté completamente sumergida en el agua medida y ubicada en una posición con flujo estable y sin impacto mecánico severo.

Instrucciones de conexión eléctrica

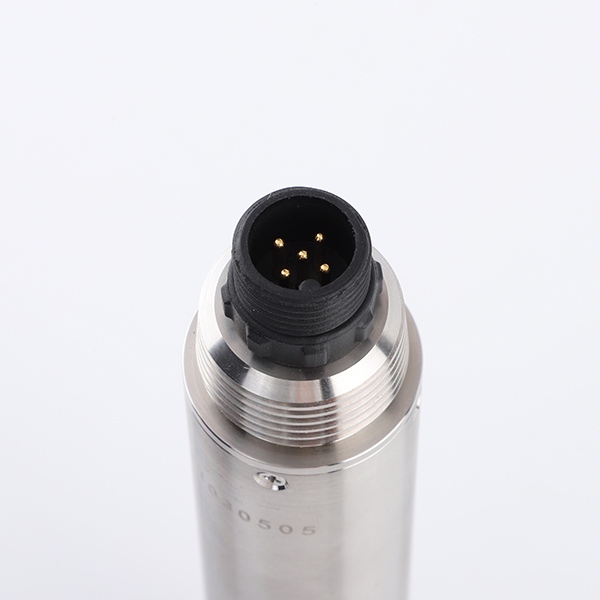

El NBL-TH-406 utiliza cable blindado trenzado de 5 hilos para ofrecer un excelente rendimiento anti-interferencias electromagnéticas:

• Cable rojo: Alimentación positiva (12～24 V DC)

• Cable negro: Alimentación negativa (GND)

• Cable azul: RS485-A

• Cable blanco: RS485-B

• Cable amarillo: Salida de corriente (función opcional; aislar y dejar flotante si no se habilita)

Consejo de ingeniería: Debido al entorno húmedo de los sitios industriales, todos los terminales de cableado deben recibir un tratamiento de sellado impermeable. Antes de energizar, verifique dos veces el orden de los cables para evitar una conexión inversa que dañe los componentes electrónicos de precisión.

Preguntas frecuentes (FAQ)

Q1: ¿Cuál es el principio de medición del sensor de dureza total NiuBoL?

A: Adopta el método de electrodo selectivo de iones de calcio y magnesio (ISE). El sensor detecta los cambios de potencial de los iones de calcio y magnesio en el agua a través de la membrana PVC y los convierte en concentración de dureza total. Tiene las ventajas de respuesta rápida y sin necesidad de reactivos químicos.

Q2: ¿Por qué el sensor requiere un tratamiento de activación de 48 horas?

A: Cuando se almacena en seco, la membrana sensible de PVC del electrodo se encuentra en estado inactivo. Antes del primer uso, debe energizarse y sumergirse en agua del grifo durante 48 horas para humedecer completamente la membrana y alcanzar el equilibrio de intercambio iónico, asegurando la precisión de las lecturas.

Q3: ¿El sensor requiere mantenimiento frecuente?

A: El mantenimiento es muy bajo. Solo verifique regularmente si hay película adherida o sedimentos en el extremo de medición y enjuague con agua destilada. Si ocurre desviación de medición, simplemente realice una calibración simple en dos puntos según las instrucciones del apéndice.

Q4: ¿Cuánto tiempo puede usarse el electrodo?

A: El electrodo principal de este producto es un consumible. Gracias a la tecnología patentada de filtración por puente salino microporoso, la vida útil del electrodo en uso normal suele ser significativamente superior a la de los electrodos industriales comunes. Ofrecemos una garantía de seis meses para el electrodo.

Q5: ¿Puede medir cuerpos de agua de alta concentración o con pH ácido/básico fuerte?

A: El límite superior del rango del sensor es de 1000 mg/L, y el rango de pH aplicable es de 4～10. Superar este rango puede dañar la membrana sensible o causar falla en la medición.

Q6: ¿Qué causa lecturas inestables en la medición?

A: Por favor verifique: 1. Si está instalado con una inclinación de 15° (la acumulación de burbujas de aire interferirá con las lecturas); 2. Si el tiempo de activación es suficiente; 3. Si hay humedad o conexión floja en los puntos de cableado.

Q7: ¿Qué distancia puede transmitir la señal RS485 del NBL-TH-406?

A: Con un par trenzado blindado de calidad, la distancia teórica de transmisión RS485 puede alcanzar 1200 metros, lo que es muy adecuado para monitoreo centralizado en grandes fábricas.

Q8: Si falla el electrodo, ¿debe reemplazarse todo el sensor?

A: No. El sensor adopta un diseño de tipo separado. Cuando se agota la vida útil del electrodo, solo es necesario reemplazar la parte frontal del electrodo, lo que no solo es ecológico sino que también ahorra considerablemente los costos de mantenimiento posterior.

Resumen experto y sugerencias de integración para ingeniería

El sensor en línea de dureza total NiuBoL NBL-TH-406 es una excelente opción en el campo del monitoreo de calidad del agua industrial que equilibra alto rendimiento y economía. A través de la tecnología patentada de filtración presurizada, resuelve con éxito el problema de que los electrodos selectivos de iones se "envenenan" fácilmente en sitios industriales.

Si está diseñando un sistema de dosificación automatizado o una plataforma de alerta temprana para agua de caldera, o necesita conocer los detalles específicos del conjunto de comandos Modbus, por favor contacte inmediatamente a nuestros expertos técnicos. No solo proporcionamos sensores, sino también soluciones de acceso IoT industrial implementables para ayudar a que su proyecto se ponga en marcha rápidamente y opere de manera estable durante mucho tiempo.
