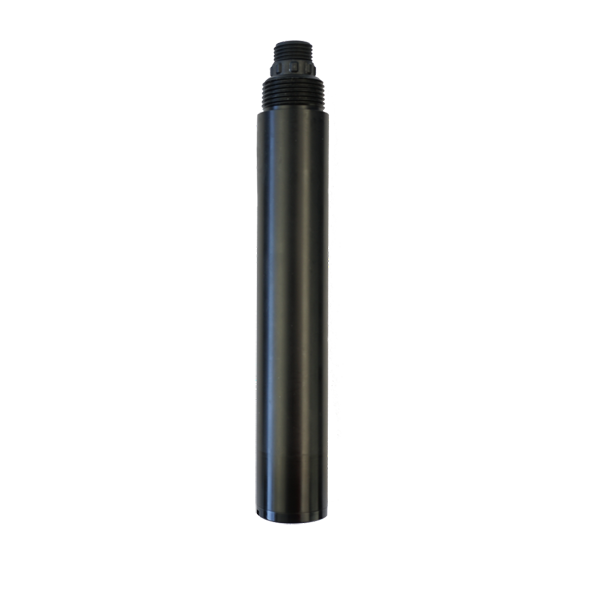

Sensor de turbidez del agua NBL-ZS-406-A : Equipo de monitoreo de turbidez en línea de alta precisión de grado industrial

NBL-ZS-406-A Sensor de Turbidez en Línea: Solución de Monitoreo de Turbidez Industrial de Alta Precisión y Anti-interferencias

En el tratamiento de agua potable, el tratamiento de aguas residuales y el agua de procesos industriales, la turbidez es un indicador importante para medir la claridad del agua. Las anomalías en la turbidez suelen provocar la pérdida de control del proceso, el bloqueo de los filtros o descargas no conformes. El sensor de turbidez en línea NiuBoL NBL-ZS-406-A adopta el principio del método de luz dispersa a 90°. Emite un haz de luz a través de una fuente de luz LED infrarroja, mide la intensidad de la luz dispersa en la dirección perpendicular a la luz incidente y genera valores de NTU estables y precisos en tiempo real tras un procesamiento de linealización. El sensor es fácil de instalar y mantener, con una fuerte resistencia a la interferencia de la luz externa. Es particularmente adecuado para integradores de sistemas y contratistas de ingeniería para construir sistemas de monitoreo de calidad del agua en línea confiables, resolviendo eficazmente los puntos críticos de la industria como la respuesta lenta, la susceptibilidad a la interferencia lumínica y la compleja integración de los instrumentos de turbidez tradicionales.

Ventajas Principales

• Fuerte Anti-interferencia y Alta Estabilidad: La estructura de fibra óptica combinada con la fuente de luz LED infrarroja resiste eficazmente la interferencia de la luz externa, con un sensor de temperatura incorporado, deriva mínima y funcionamiento estable a largo plazo.

• Alta Precisión y Cobertura de Rangos Múltiples: Ofrece tres rangos: 0～20.00 NTU, 0～200.0 NTU, 0～1000.0 NTU, con una resolución mínima de 0.01 NTU, cubriendo necesidades integrales desde agua potable hasta aguas residuales de alta turbidez.

• Fácil Integración y Protección Estricta: Soporta de forma nativa el protocolo RS-485 Modbus/RTU, salida opcional de 4-20 mA, grado de protección IP68, soporta inmersión a 20 metros de profundidad, adecuado para diversos sitios industriales.

Descripción General del Producto NiuBoL NBL-ZS-406-A

El sensor de turbidez en línea NiuBoL NBL-ZS-406-A es un dispositivo de monitoreo de turbidez en línea integrado de grado industrial diseñado según el principio de medición de luz dispersa a 90°. Cuando el haz de luz entra en la muestra de agua, las sustancias de turbidez en el agua provocan la dispersión de la luz. El sensor detecta la intensidad de la luz dispersa en dirección vertical, la compara con los valores de calibración internos y emite el valor de turbidez final tras el procesamiento de linealización.

El sensor no requiere consumo de reactivos, tiene un tiempo de respuesta T90 < 30s y una salida de datos estable. Es ampliamente adecuado para proyectos de ingeniería que requieren un monitoreo continuo y en tiempo real de la turbidez del agua. Para los integradores de sistemas, el protocolo Modbus estandarizado permite la conexión directa a plataformas PLC, DCS o IoT existentes para una recolección de datos y monitoreo remoto sin interrupciones. Para los contratistas de ingeniería, reduce significativamente la dificultad de construcción in situ y los costos de mantenimiento posteriores, asegurando que el sistema de monitoreo funcione de manera estable durante mucho tiempo en condiciones de calidad de agua complejas. El producto se ha sometido a pruebas de envejecimiento de 72 horas y a una estricta inspección de calidad, contando con una alta fiabilidad al salir de fábrica.

Ventajas Técnicas Clave del Sensor de Turbidez NBL-ZS-406-A

1. Tecnología Avanzada de Medición de Luz Dispersa a 90°El sensor utiliza una fuente de luz LED infrarroja con alta estabilidad y larga vida útil. La estructura de fibra óptica mejora significativamente la resistencia a la interferencia de luz externa. El sensor de temperatura Pt1000 incorporado realiza la compensación automática de temperatura para asegurar que los resultados de la medición no se vean afectados por las fluctuaciones de la temperatura ambiente. El principio de luz dispersa a 90° cumple con los estándares internacionales y tiene una sensibilidad extremadamente alta a las partículas finas en el agua.

2. Diseño de Protección de Hardware ConfiableEl material de la carcasa utiliza plástico de ingeniería POM+ABS, ligero y resistente a la corrosión, adecuado para la inmersión a largo plazo en diversos cuerpos de agua. Grado de protección IP68, soporta una inmersión máxima de 20 metros de profundidad y puede trabajar de forma estable en entornos submarinos hostiles. El método de instalación es sumergido, con interfaz de rosca de tubería 3/4NPT, conveniente y flexible. Cable estándar de 5 metros, admite la personalización de longitudes mayores para satisfacer diferentes requisitos de cableado en el sitio.

3. Comunicación Inteligente e Integración de Bajo ConsumoSoporta el protocolo RS-485 Modbus/RTU, con una comunicación estable y confiable, fácil de integrar sin problemas con varios sistemas informáticos host. La salida analógica opcional de 4-20 mA satisface las necesidades de diferentes sistemas de control. El consumo de energía es de solo 0.2W@12V, y el diseño de baja energía es particularmente adecuado para estaciones de monitoreo distribuidas o remotas.

4. Mantenimiento y Calibración ConvenientesUtiliza el método de calibración de dos puntos (punto cero + pendiente), de operación simple. La calibración del punto cero utiliza líquido de turbidez cero y la calibración de la pendiente utiliza una solución de turbidez estándar. Después de que el valor se estabilice durante 3～5 minutos, la calibración se completa mediante comandos Modbus. Se recomienda comprobar regularmente la limpieza de la ventana de medición y limpiarla con agua del grifo o un paño suave con detergente para mantener un rendimiento de medición óptimo.

Estas características técnicas permiten que el NBL-ZS-406-A destaque en operaciones a largo plazo y mejore significativamente la fiabilidad de la ingeniería y la precisión de los datos del sistema de monitoreo de la calidad del agua.

Especificaciones Técnicas del Sensor de Turbidez en Línea NBL-ZS-406-A

Nota: El conector del sensor es un conector macho impermeable M16 de 5 núcleos, y el cable es un cable blindado de par trenzado de 5 núcleos.

Escenarios de Aplicación del Sensor de Turbidez en Línea NBL-ZS-406-A

1. Plantas de Agua Potable y Tratamiento de Agua: Monitoreo en tiempo real de la turbidez a la salida del filtro y en el tanque de agua clara para asegurar que la calidad del agua de la planta cumpla con los estándares nacionales de agua potable.

2. Plantas Municipales de Tratamiento de Aguas Residuales: Monitoreo de la turbidez en tanques bioquímicos, tanques de sedimentación y salidas para optimizar los parámetros del proceso y asegurar una descarga conforme.

3. Sistemas de Tratamiento de Aguas Residuales Industriales: Adecuado para el monitoreo de turbidez en línea en aguas residuales de industrias químicas, papeleras, alimentarias, farmacéuticas y otras para prevenir el exceso de sólidos en suspensión.

4. Monitoreo de Aguas Superficiales y Cuerpos de Agua Ambientales: Se utiliza para el monitoreo continuo de la turbidez en cuerpos de agua naturales como ríos, lagos y embalses para apoyar la evaluación de la calidad ambiental y la alerta temprana de contaminación.

5. Sistema de Agua de Enfriamiento Circulante: Monitoreo de la turbidez en torres de enfriamiento y agua circulante para detectar oportunamente la contaminación y proteger los equipos de intercambio de calor.

6. Piscinas y Mantenimiento de Cuerpos de Agua Paisajísticos: Control en tiempo real de la claridad del agua para asegurar la seguridad de la calidad del agua y el efecto visual.

Guía de Instalación y Cableado

Durante la instalación, adopte la instalación sumergida con interfaz de rosca de tubería 3/4NPT. Asegúrese de que el sensor esté al menos a 5 cm de la pared lateral y al menos a 10 cm del fondo para evitar interferencias por reflexión de la pared o del fondo en la medición. Coloque el sensor verticalmente en el cuerpo de agua manteniendo limpia la cara del extremo de medición.

Conexión Eléctrica: Utilice un cable blindado de par trenzado de 5 núcleos con la siguiente definición de cableado:

• Cable rojo: Alimentación positiva (12～24V DC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

• Cable amarillo: Salida de corriente 4-20 mA (opcional, dejar flotando si no se usa)

Antes de encenderlo, verifique cuidadosamente la secuencia de cableado. Todos los puntos de cableado deben someterse a un tratamiento de impermeabilización. Los cables del usuario deben tener cierta resistencia a la corrosión. Durante el funcionamiento normal, el cable no debe estar tensado para evitar roturas internas.

Preguntas Frecuentes (FAQ)

Q1: ¿Qué opciones de rango admite el NBL-ZS-406-A?

R: El sensor proporciona tres rangos: 0～20.00 NTU, 0～200.0 NTU y 0～1000.0 NTU, que pueden seleccionarse de manera flexible según el rango de turbididad real del agua para cubrir las necesidades de aplicación desde agua potable de turbidez ultrabaja hasta aguas residuales de alta turbidez.

Q2: ¿La luz externa interferirá con los resultados de la medición?

R: No. El diseño de la estructura de fibra óptica mejora significativamente la resistencia a la interferencia de luz externa. La fuente de luz LED infrarroja combinada con algoritmos asegura datos estables y confiables bajo diferentes condiciones de iluminación.

Q3: ¿Cómo realizar la calibración de dos puntos del sensor?

R: La calibración del punto cero utiliza líquido de turbidez cero, y la calibración de la pendiente utiliza una solución de turbidez estándar. Mantenga la cara del extremo de medición del sensor al menos a 10 cm del fondo del vaso de precipitados. Una vez que el valor se estabilice durante 3～5 minutos, complete la calibración mediante comandos Modbus.

Q4: ¿El sensor admite la integración con sistemas PLC y SCADA?

R: Totalmente compatible. El protocolo RS-485 Modbus/RTU incorporado permite la conexión directa a la mayoría de las plataformas PLC, DCS, SCADA e IoT. La salida opcional de 4-20 mA satisface las necesidades de los sistemas analógicos.

Q5: ¿La ventana de medición necesita una limpieza frecuente?

R: La limpieza de la ventana de medición tiene un impacto significativo en la precisión. Se recomienda limpiar regularmente con agua del grifo o un paño suave con una pequeña cantidad de detergente doméstico para mantener una medición estable a largo plazo.

Q6: ¿Puede el sensor funcionar normalmente en agua de mar o entornos de alta salinidad?

R: La carcasa utiliza plástico de ingeniería POM+ABS con grado de protección IP68, lo que ofrece una buena resistencia a la corrosión, y es adecuado para agua de mar, puertos y diversos entornos de aguas residuales industriales.

Q7: ¿Qué hay de la garantía del producto y el servicio postventa?

R: Se proporciona un servicio de garantía de un año a partir de la fecha de venta (excluyendo el uso inadecuado). Si hay problemas de conexión, fallos en los cables u otras preguntas técnicas, póngase en contacto con el equipo de soporte técnico de NiuBoL a tiempo.

Q8: ¿Puede el tiempo de respuesta del sensor cumplir con los requisitos de monitoreo en tiempo real?

R: Sí. El tiempo de respuesta T90 es inferior a 30 segundos, lo que permite reflejar rápidamente los cambios en la turbididez del agua, adecuado para el control de procesos que requieren una respuesta dinámica.

Resumen e Invitación a la Cooperación

El Sensor de Turbidez de Calidad del Agua NiuBoL NBL-ZS-406-A proporciona una solución profesional, estable y fácil de integrar para el monitoreo en línea de la turbidez del agua industrial y municipal con el método de luz dispersa a 90° como núcleo, apoyándose en una estructura anti-interferencias de fibra óptica, fuente de luz de alta estabilidad LED infrarroja, protección estricta IP68 y protocolo de comunicación Modbus estandarizado. No solo mejora la precisión y el rendimiento en tiempo real de los datos de monitoreo, sino que también ayuda a que los proyectos de ingeniería reduzcan eficazmente los costos de operación y mantenimiento y mejoren la fiabilidad general del sistema.

Si está planeando la renovación de una planta de agua, la mejora del tratamiento de aguas residuales, una plataforma de monitoreo ambiental en línea o proyectos de control de calidad del agua de procesos industriales, no dude en ponerse en contacto con el equipo técnico de NiuBoL. Podemos proporcionar materiales técnicos detallados, consultas sobre soluciones de integración, orientación de instalación in situ y garantía de suministro estable. Póngase en contacto con nosotros de inmediato para obtener el manual completo del producto o solicitar una prueba de prototipo, y trabaje con NiuBoL para construir un sistema de monitoreo de calidad del agua IoT industrial eficiente y confiable, haciendo del monitoreo preciso de la turbidez la base sólida de sus proyectos de ingeniería.

Hoja de Datos del Sensor de Turbidez de Calidad del Agua NBL-ZS-406-A

NBL-ZS-406-A Water Quality Turbidity Sensor.pdf
